AnCom A-7/133100/301 - анализатор систем передачи и кабелей связи

Артикул: ANC-333100

Цена: 531 000 ₽

Средний срок поставки: 2-4 недели

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
531 000 ₽
Вопрос менеджеру
Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

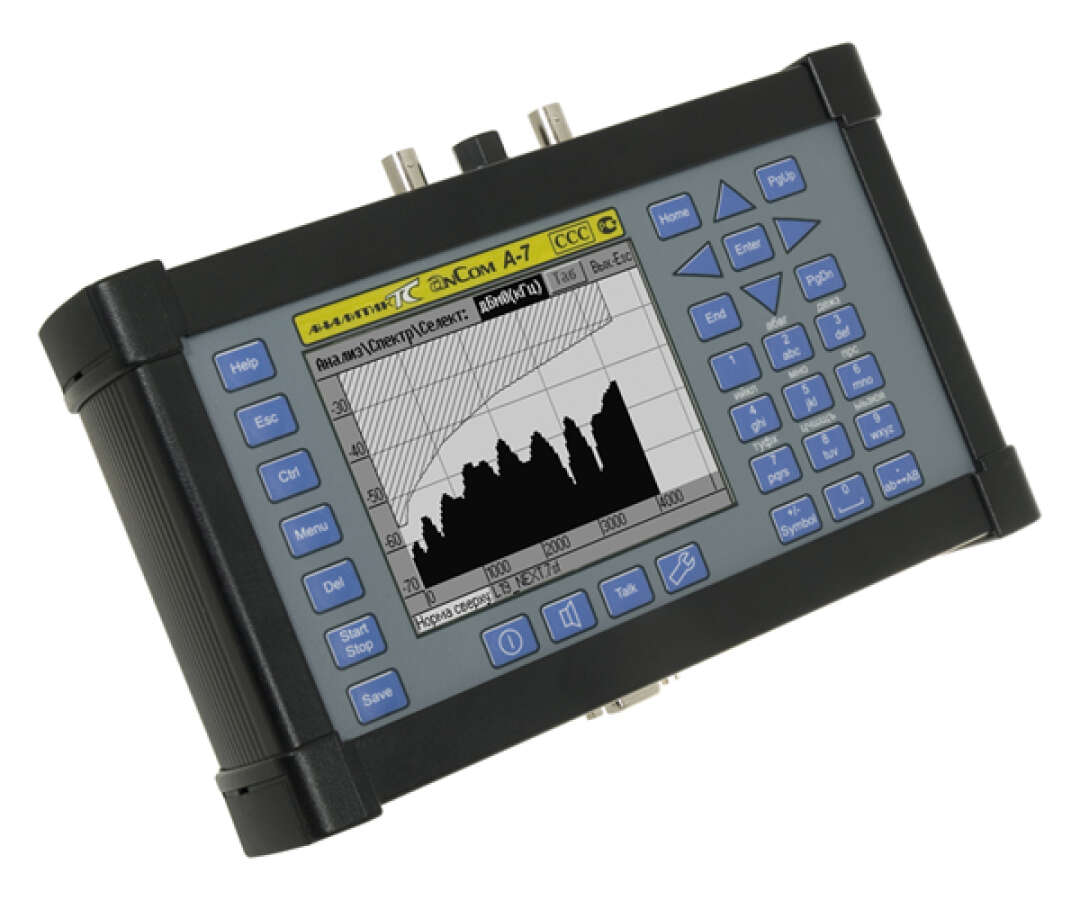

Современный кабельный анализатор AnCom A-7/333100/301 применяется для измерения металлических кабелей и абонентских линий, что позволяет обеспечить высокоскоростную передачу данных и эффективное цифровое уплотнение абонентских линий. Анализатор широко используется для локализации "проблемы последней мили" на абонентских линиях.

Измерительные возможности: генератор измерительных сигналов, селективный измеритель уровня, частотомер, рефлектометр, анализатор спектра, измеритель защищенности, ЧХ затухания (в т.ч. NEXT), импеданса, асимметрии, счет случайных событий.

Прибор предназначен для измерения (в диапазоне частот 0,04…4096 кГц) и нормирования цифровых линий, сетей широкополосного доступа и ЦСП – инсталляция линий и эксплуатация сетей (xDSL, E1):

  • HDSL, SHDSL, SHDSL.bis (G.991.x), SHDSL 128-TCPAM,
  • ADSL, ADSL2, ADSL2+ (G.992.x),
  • E1 (G.703).

Основные особенности анализатора AnCom A-7/333100/301

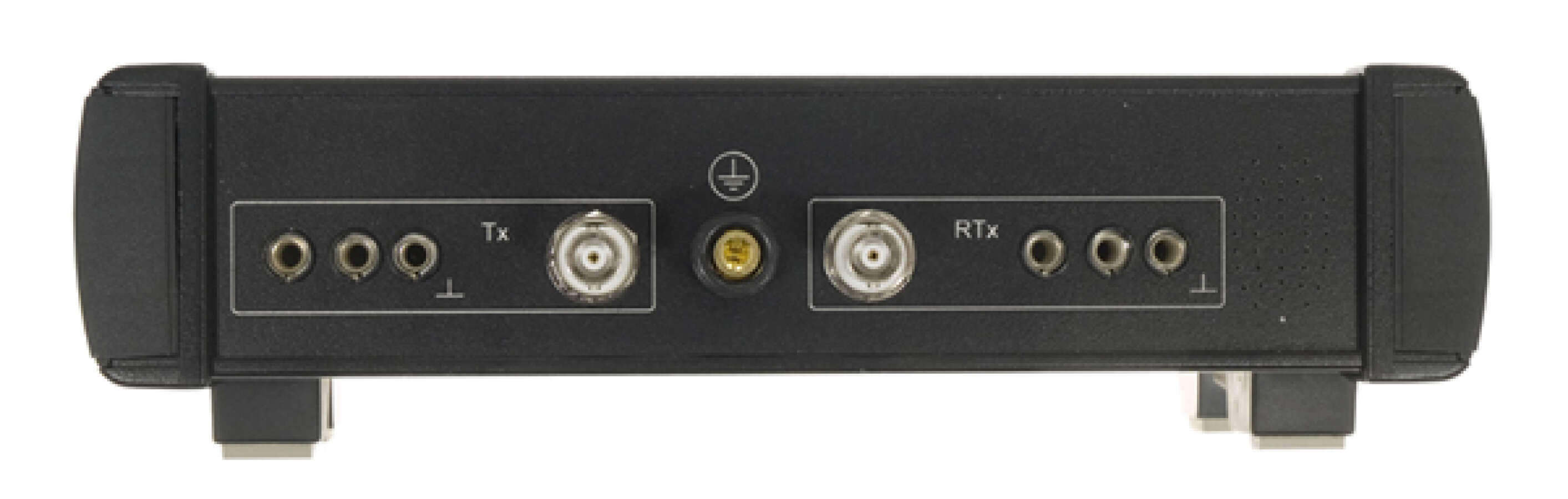

  • 2-х и 4-х проводное подключение
  • Неограниченные возможности создания измерительных решений (фильтры, маски, конфигурации, сценарии)
  • Подсистемы нормирования, протоколирования и представления результатов
  • Пакетный режим: управление анализатором средствами программного обеспечения пользователя

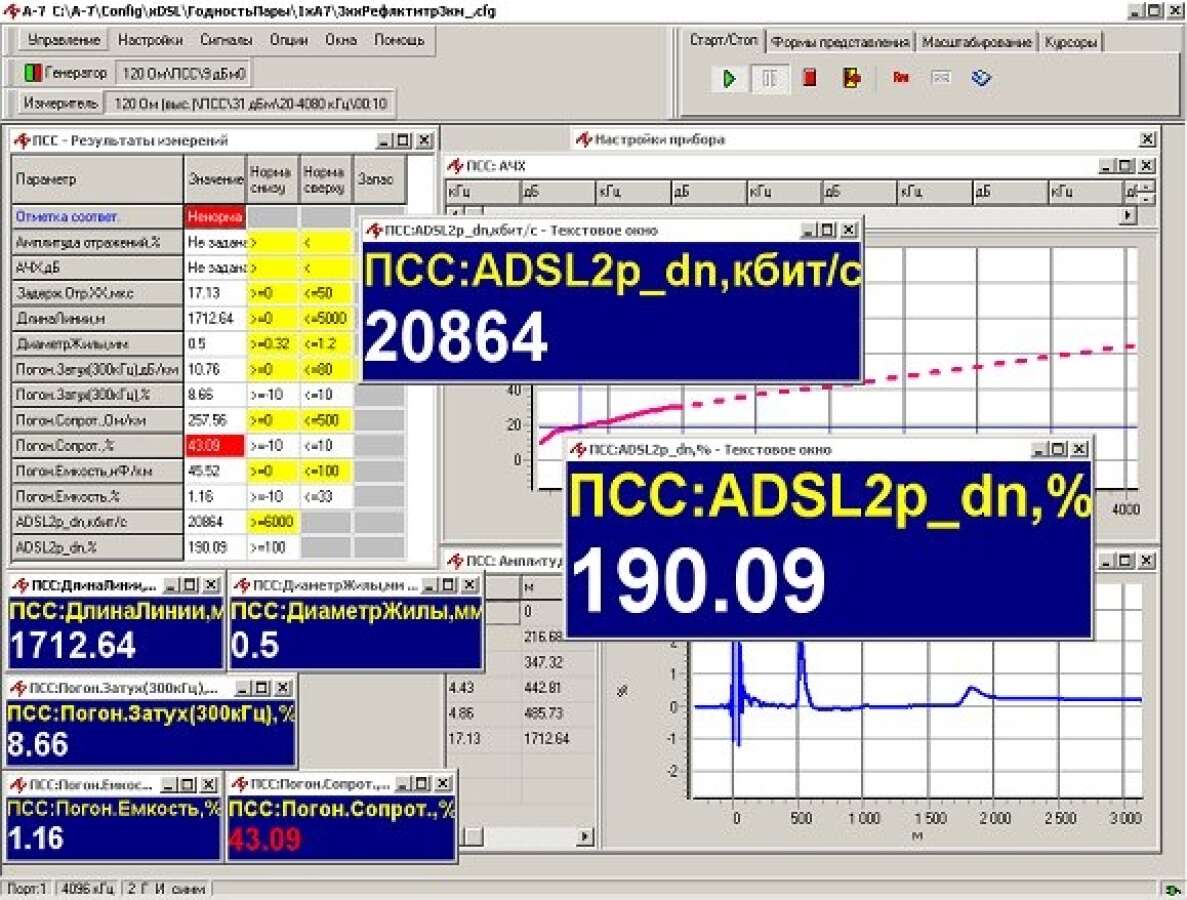

  • Измерительная технология xDSLГодностьПары - измерение и нормирование цифровых линий:
    • одним прибором – оценка скорости, измерение помех, асимметрии, несогласованности, погонных параметров,
    • двумя приборами – измерение и мониторинг скорости и запаса помехозащищенности, счет микроперерывов,
    • определение скоростного потенциала перспективных цифровых линий
  • Режимы работы анализатора:
    • ручной - непосредственное управление оператором,
    • автоматический - выполнение измерений по сценарию,
    • управление удаленным анализатором – настройка удаленного анализатора, получение результатов измерений от удаленного
  • Используется в качестве самостоятельного стационарного или мобильного прибора. Возможна работа как автономно, так и под управлением ПК
  • Функциональное исполнение: анализатор (генератор измерительных сигналов – многорежимный измеритель)
  • Конструктивное исполнение: металлический корпус (245х165х70 мм), черно-белый графический дисплей, клавиатура

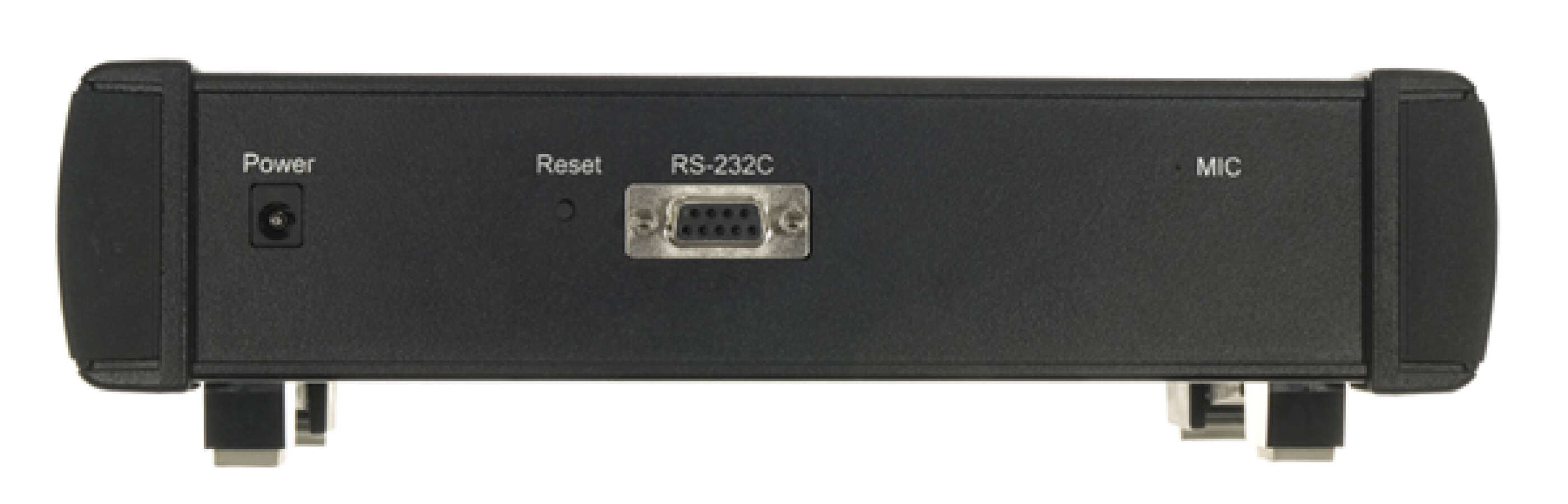

  • Питание: сетевой адаптер (220 В / 50 Гц) и встроенный аккумулятор (не менее 5 часов работы)
  • Вес прибора: не более 2,1 кг
  • Вес (с транспортировочной сумкой и принадлежностями): 7 кг

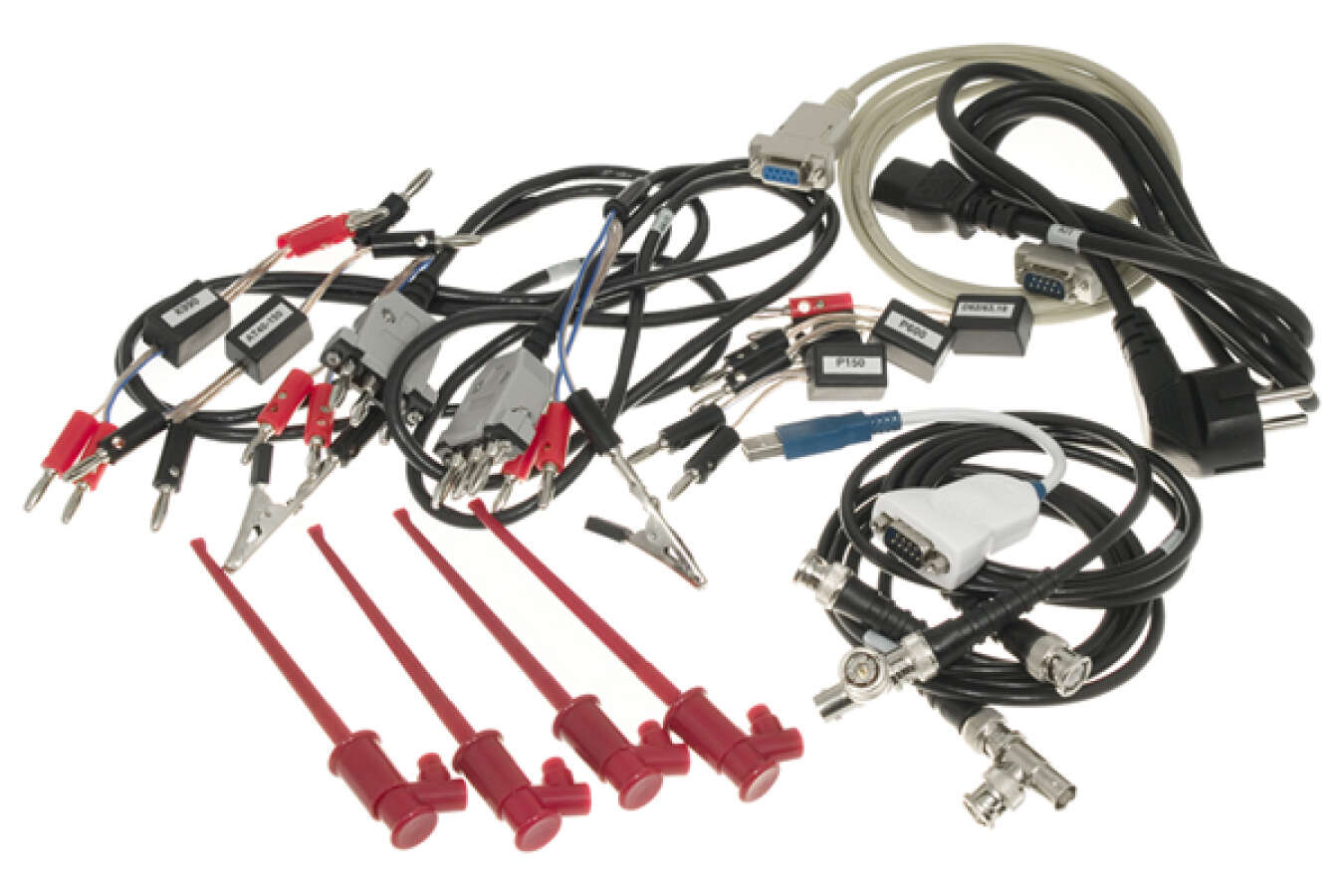

Комплект поставки

  • Блок анализатора А7 - 1 шт.
  • Сетевой адаптер A7-БП - 1 шт.
  • Кабель питания сетевого адаптера КП - 1 шт.
  • Кабель RS-232C PC - 1 шт.
  • Адаптер USB/RS-232/DB-9 - 1 шт.
  • Кабель измерительный КИ11 - 2 шт.
  • Зажим “крокодил” малый П5 - 2 шт.
  • Зажим ”клипсы” П6 - 4 шт.
  • Кабель измерительный коаксиальный КИ9К - 2 шт.
  • Тройник коаксиальный П1 - 2 шт.
  • Конденсатор для развязки цепей К990 - 1 шт.
  • Аттенюатор образцовый АТ40-150 - 1 шт.
  • Комплект принадлежностей для проведения периодической поверки:
    • нагрузка 75 Ом Р75К - 1 шт.
    • нагрузка 150 Ом Р150 - 1 шт.
    • нагрузка 600 Ом Р600 - 1 шт.
    • делитель  Д62/63.19 - 1 шт.

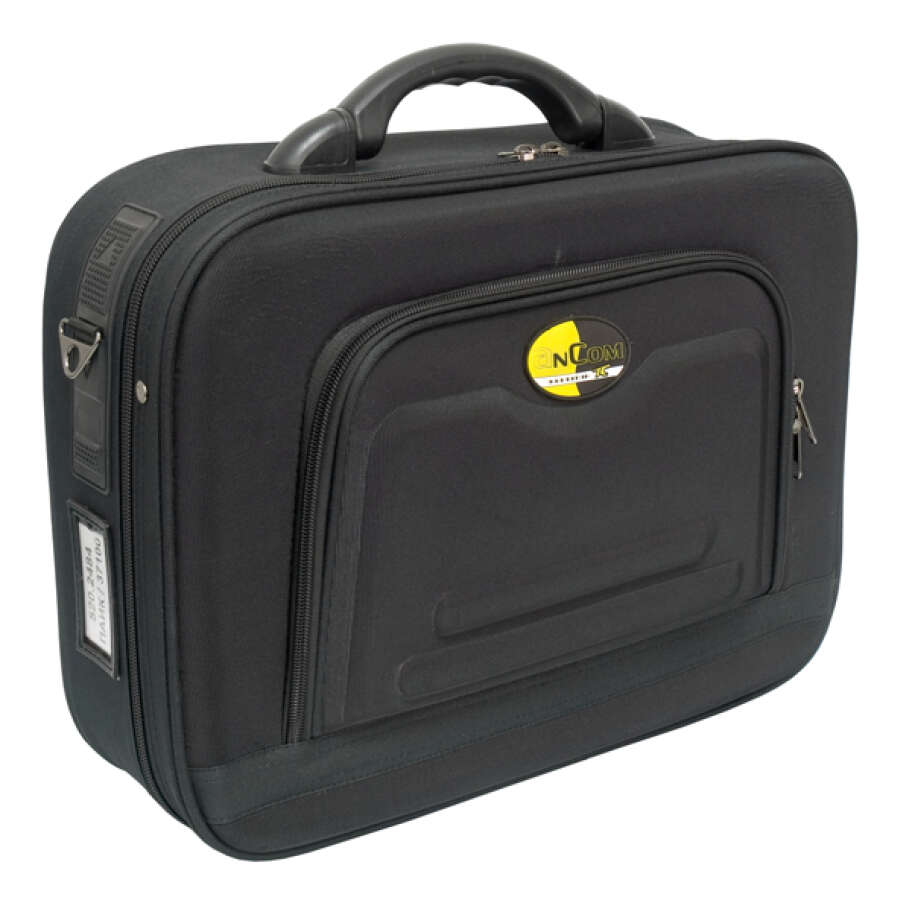

  • Сумка транспортная СТУ2 - 1 шт.

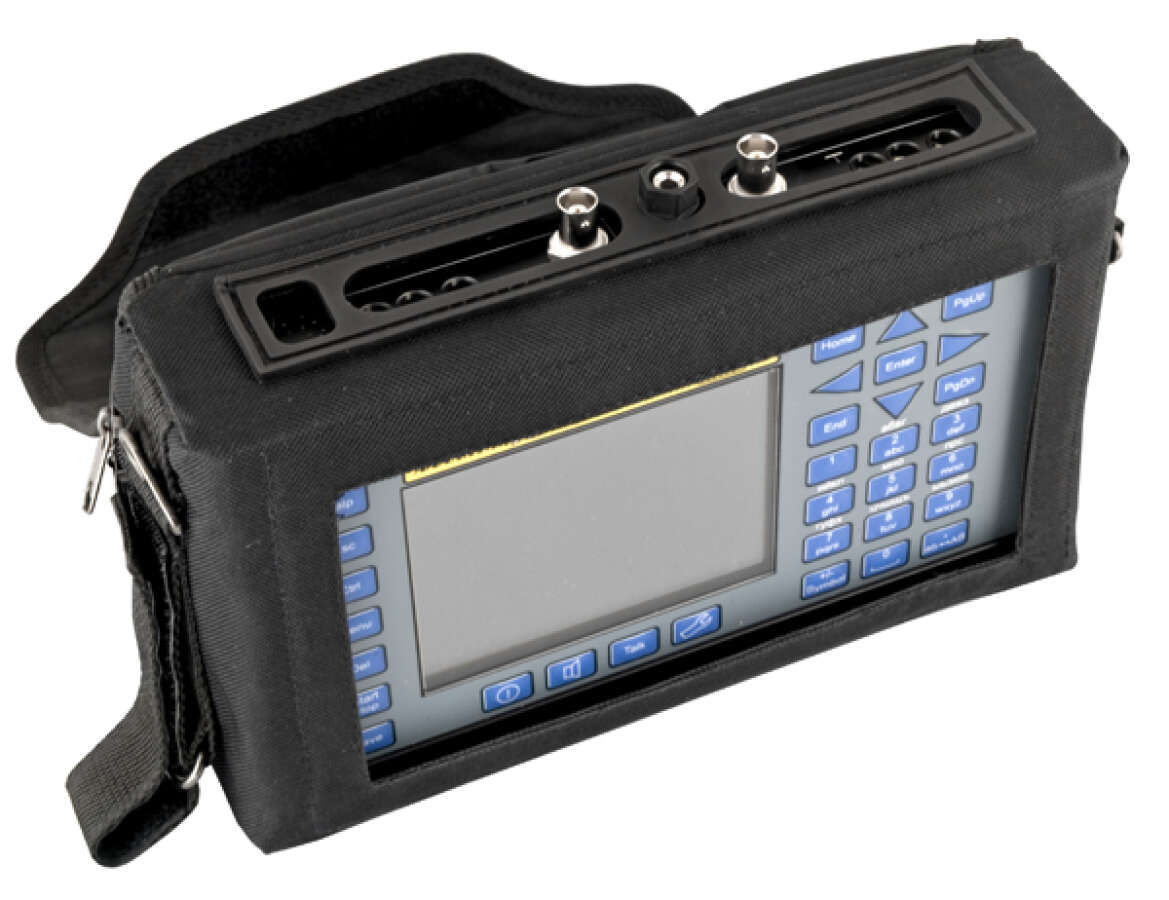

  • Сумка функциональная A7-220 - 1 шт.
  • Коробка транспортная картонная КТ3 - 1 шт.
  • Компакт-диск (CD) с ПО и документацией AnCom - 1 шт.
  • Формуляр (брошюра) 4221-009-11438828-17ФО - 1 шт.



Сравнительная таблица анализаторов Elektronika ELQ 30A+, AnCom A7

Параметр ACT ELQ 30A+ AnCom A7
Код по каталогу   ELK-ELQ 30A+ ANC-333100
Частотный диапазон 30 МГц 35 МГц 4 МГц
Односторонние измерение
Передача синусоидального сигнала да да да
Выборочный прием да да да
Широкополосный прием   да
Измерение переходных влияний на ближнем конце (NEXT) да да да
Одностороннее измерение вносимых потерь да да да
LCL да да да
Измерение импеданса   да да
Измерение возвратных потерь да да
Измерение взвешенных шумов да да да
Анализатор спектра да да да
Использование эталонной спектрограммы   опция
Длительное измерение спектрограммы   да
Измерение импульсных шумов да да да
Измерение микро перерывов опция опция да
Импульсный рефлектометр опция опция да
Автоматические измерения из конца в конец
Проведение тестирования по предварительно запрограммированным шаблонам да да да
Проведение тестирования с зависимыми шаблонами ESEL (электрическая длина на стороне станции)   опция
Программа для редактирования параметров ПК   опция
Двустороннее измерение вносимых потерь да да да
Анализ спектра шумов да да да
Расчет битовой нагрузки   да да
Достижимый расчет битрейта да да да
Измерение LCL да да да
Измерение возвратных потерь да да
Измерение импеданса   да да
Измерение переходных влияний на ближнем конце (NEXT) да да да
Измерение переходных влияний на дальнем конце (FEXT) да да да
Измерение электрической длины на стороне станции (ESEL)   опция
Параметр ACT ELQ 30A+ AnCom A7
Диагностика кабельной линии и локализация повреждений мостом постоянного и переменного тока
Быстрые измерения DMM
Измерение постоянного и переменного напряжения опция опция
Измерение постоянного и переменного тока опция опция
Измерение сопротивления шлейфа опция опция
Измерение сопротивления изоляции опция опция
Автоматические тестовые последовательности
Быстрый тест в автоматическом режиме (Quick Test)   опция
Автоматическое тестирование качества (QualityTest)   опция
Автоматический тест состояния пары   опция
Диагностика кабельной линии мостом переменного тока
Измерение емкости пары опция опция да
Измерение емкости пара + земля   опция
Измерение емкостного баланса   опция
Измерение микро прерываний   опция
Диагностика повреждений методом Кюпфмюллера   опция
Диагностика повреждений мостом постоянного тока
Измерение сопротивления шлейфа пары опция опция
Измерение сопротивления шлейфа (пара + земля)   опция
Измерение разности сопротивлений (резистивного баланса) опция опция
Измерение сопротивления изоляции опция опция
Диагностика повреждений методом Мюррея   опция
Диагностика повреждений методом Кюпфмюллера   опция
Диагностика повреждений повторным методом Кюпфмюллера   опция
Библиотека кабелей
Параметры сохраненного стандартного кабеля   опция
Возможность добавления дополнительных кабелей пользователем   опция
Удаленное управляемое устройство организации шлейфа   опция
Диагностика кабельной линии и локализация повреждений импульсным рефлектометром (TDR)
Диагностика одной пары опция опция да
Диагностика двух пар одновременно опция опция
Сравнение снятой рефлектограммы с сохраненной в памяти   опция
Диагностика плавающих неисправностей (появляющихся на небольшой промежуток времени) - мониторинг на протяжении длительного промежутка времени опция опция
Диагностика и локализация мест возникновения переходных наводок (XTALK) опция опция
Дополнительные аппаратные опции
Активный высокоимпедансный пробник   да да
Направленный ответвитель ER20 4 - 2200 кГц   да
Направленный ответвитель ER20 50 кГц - 18 МГц   да
Другое
Встроенное устройство связи с удаленным прибором   переговорное устройство
Адаптер питания от автомобильного прикуривателя   да да

Сравнительная таблица анализаторов Elektronika ELQ 30A+, AnCom A7

Параметр ACT ELQ 30A+ AnCom A7
Код по каталогу   ELK-ELQ 30A+ ANC-333100
Частотный диапазон 30 МГц 35 МГц 4 МГц
Односторонние измерение
Передача синусоидального сигнала да да да
Выборочный прием да да да
Широкополосный прием   да
Измерение переходных влияний на ближнем конце (NEXT) да да да
Одностороннее измерение вносимых потерь да да да
LCL да да да
Измерение импеданса   да да
Измерение возвратных потерь да да
Измерение взвешенных шумов да да да
Анализатор спектра да да да
Использование эталонной спектрограммы   опция
Длительное измерение спектрограммы   да
Измерение импульсных шумов да да да
Измерение микро перерывов опция опция да
Импульсный рефлектометр опция опция да
Автоматические измерения из конца в конец
Проведение тестирования по предварительно запрограммированным шаблонам да да да
Проведение тестирования с зависимыми шаблонами ESEL (электрическая длина на стороне станции)   опция
Программа для редактирования параметров ПК   опция
Двустороннее измерение вносимых потерь да да да
Анализ спектра шумов да да да
Расчет битовой нагрузки   да да
Достижимый расчет битрейта да да да
Измерение LCL да да да
Измерение возвратных потерь да да
Измерение импеданса   да да
Измерение переходных влияний на ближнем конце (NEXT) да да да
Измерение переходных влияний на дальнем конце (FEXT) да да да
Измерение электрической длины на стороне станции (ESEL)   опция
Параметр ACT ELQ 30A+ AnCom A7
Диагностика кабельной линии и локализация повреждений мостом постоянного и переменного тока
Быстрые измерения DMM
Измерение постоянного и переменного напряжения опция опция
Измерение постоянного и переменного тока опция опция
Измерение сопротивления шлейфа опция опция
Измерение сопротивления изоляции опция опция
Автоматические тестовые последовательности
Быстрый тест в автоматическом режиме (Quick Test)   опция
Автоматическое тестирование качества (QualityTest)   опция
Автоматический тест состояния пары   опция
Диагностика кабельной линии мостом переменного тока
Измерение емкости пары опция опция да
Измерение емкости пара + земля   опция
Измерение емкостного баланса   опция
Измерение микро прерываний   опция
Диагностика повреждений методом Кюпфмюллера   опция
Диагностика повреждений мостом постоянного тока
Измерение сопротивления шлейфа пары опция опция
Измерение сопротивления шлейфа (пара + земля)   опция
Измерение разности сопротивлений (резистивного баланса) опция опция
Измерение сопротивления изоляции опция опция
Диагностика повреждений методом Мюррея   опция
Диагностика повреждений методом Кюпфмюллера   опция
Диагностика повреждений повторным методом Кюпфмюллера   опция
Библиотека кабелей
Параметры сохраненного стандартного кабеля   опция
Возможность добавления дополнительных кабелей пользователем   опция
Удаленное управляемое устройство организации шлейфа   опция
Диагностика кабельной линии и локализация повреждений импульсным рефлектометром (TDR)
Диагностика одной пары опция опция да
Диагностика двух пар одновременно опция опция
Сравнение снятой рефлектограммы с сохраненной в памяти   опция
Диагностика плавающих неисправностей (появляющихся на небольшой промежуток времени) - мониторинг на протяжении длительного промежутка времени опция опция
Диагностика и локализация мест возникновения переходных наводок (XTALK) опция опция
Дополнительные аппаратные опции
Активный высокоимпедансный пробник   да да
Направленный ответвитель ER20 4 - 2200 кГц   да
Направленный ответвитель ER20 50 кГц - 18 МГц   да
Другое
Встроенное устройство связи с удаленным прибором   переговорное устройство
Адаптер питания от автомобильного прикуривателя   да да

Основные функции AnCom A-7/333100/301

Анализатор AnCom A-7/301 обеспечивает проведение следующих основных видов измерений в диапазоне 40 Гц…4,096 МГц:

  • уровень широкополосно и селективно;
  • защищенность от шумов и помех;
  • частотные характеристики затухания – АЧХ (рабочее, несогласованности, асимметрии, переходное на ближнем и дальнем концах);
  • частотные характеристики ГВП и защищенности;
  • частотные характеристики полного сопротивления (модуль, фаза, действительная и мнимая часть, коэффициент и затухание несогласованности);
  • амплитудная характеристика;
  • сопротивление и емкость;
  • счет и мониторинг случайных событий (всплески шума, перерывы связи, динамика защищенности);
  • интеллектуальный рефлектометр (селекция отражения от конца кабеля);
  • анализатор спектра (разрешение от 1024 до 16384 спектральных линий);
  • измерение скоростного потенциала и запаса помехозащищенности:
    • HDSL, SHDSL, SHDSL.bis (G.991.x), SHDSL 128-TCPAM,
    • ADSL, ADSL2, ADSL2+ (G.992.x),
    • E1 (G.703).
Скачать инструкцию
Руководство по эксплуатации. Часть 1. Основные характеристики Руководство по эксплуатации. Часть 2. Работа под управлением персонального компьютера Руководство по эксплуатации. Часть 2a. Работа в автономном режиме Руководство по эксплуатации. Часть 2b. Файловый менеджер А-7 Commander Руководство по эксплуатации. Часть 3. Абонентские цифровые линии. Контроль параметров оконечного оборудования xDSL Руководство по эксплуатации. Часть 4. Абонентские цифровые линии. Требования, параметры и технология измерений xDSL\ГодностьПары Руководство по эксплуатации. Часть 5. Измерение в ВЧ связи по ЛЭП. Основные сведения Руководство по эксплуатации. Часть 5а. Измерения в ВЧ связи. ВЧ тракты, аппаратура, каналы. Режим СуперСел Руководство по эксплуатации. Часть 6. Измерение каналов тональной частоты и запаса помехозащищенности каналов ТЧ Руководство по эксплуатации. Часть 7. Измерение кабелей
