Используется в системах автоматизированного контроля совместно с полнофункциональными вариантами исполнения AnCom TDA-5, в том числе в составе комплекса AnCom ПАИК.
Функциональное исполнение: управляемый генератор измерительных сигналов.
Предназначен для формирования измерительных сигналов при измерениях каналов ТЧ.
Пример использования: в сетях передачи данных, имеющих топологию звезды, генератор устанавливается в удаленных пунктах, а в центральном узле применяется анализатор AnCom TDA 5 /33131.
Генератор подключается к измеряемому каналу в качестве оконечного устройства или в разрыв между каналом и оконечным оборудованием (факс, модем, телефонный аппарат и т.д.). При работе на коммутируемой линии обеспечивается удержание шлейфа по постоянному току.

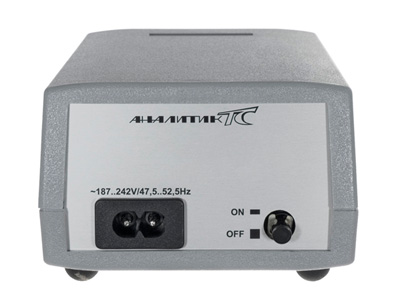

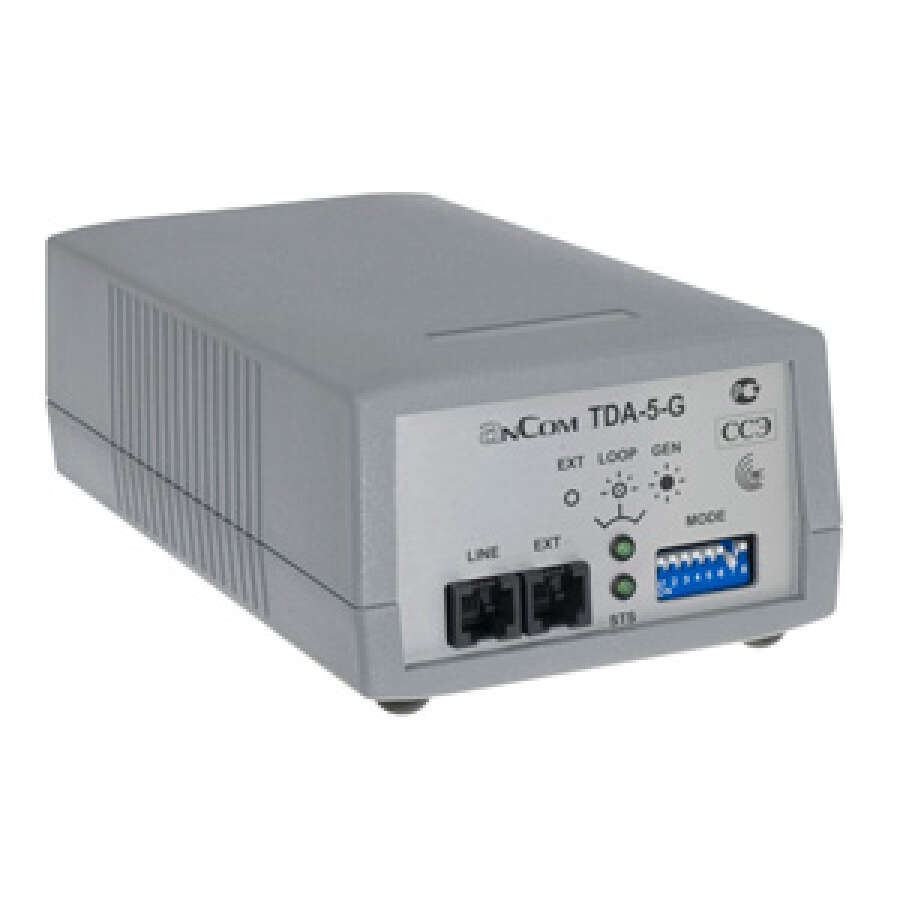

Конструктивное исполнение: пластмассовый корпус (190х100х60 мм).
Основные характеристики генератора:
- вес (с принадлежностями): 1,1 кг
- питание от сети переменного тока с напряжением ˜(187…242) В, потребление не более 5 ВА;
- защищенность аппаратуры пользователя от влияния сигналов генератора в полосе частот канала ТЧ не менее 90 дБ;
- гарантируется отсутствие ложных распознаваний ключевой последовательности за 10000 часов работы при наличии на входе генератора равномерного в полосе ТЧ шума с уровнем не более минус 13 дБм;
- необходимая защищенность (соотношение Сигнал/Шум) при приеме управляющих
- прием ключевой последовательности - не менее 0 дБ,
- прием тональной команды управления - не менее 3 дБ.
Габаритный чертеж
Особенности функционирования
- Работа в режиме «Автономный генератор».

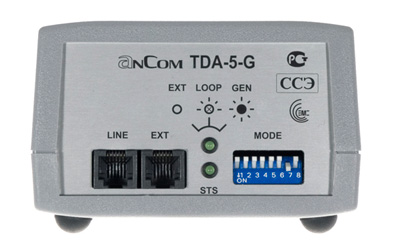

С помощью переключателей выбирается одна из 16 встроенных программ или один из двух вариантов замыкания шлейфа.
Генератор начинает выполнение программ по включении питания (на выделенных двух и четырехпроводных линиях) или при поступлении второго звонка(на коммутируемых линиях).
- Работа в режиме «Управляемый генератор».
Исходно прибор подключает линию к оконечному оборудованию и на фоне других сигналов осуществляет выделение ключевой тональной последовательности.
При ее обнаружении оконечное оборудование отключается от линии, прибор переходит в режим выполнения команд, поступающих от анализатора AnCom TDA 5.
Генератор возвращается в исходное состояние и подключает к линии оконечное оборудование после получения соответствующей команды,а в режиме работы на коммутируемой линии автоматически при отсутствии команд более 16 минут.
Команды управления:
- выполнить одну из 16 ти предопределенных программ изменения измерительного сигнала, возможности которых обеспечивают измерения согласно норм, введенных приказами Минсвязи РФ №43 от 15.04.96 и Госкомсвязи РФ №54 от 05.04.99;
- установить шлейф (при работе на четырехпроводном канале)с затуханием 0 или 17 дБ;
- включить генератор заданного типа (гармонический, O.131, МЧС, O.42, импульсный) с заданными параметрами;
- заблокировать генератор;
- подключить оконечное оборудование.
