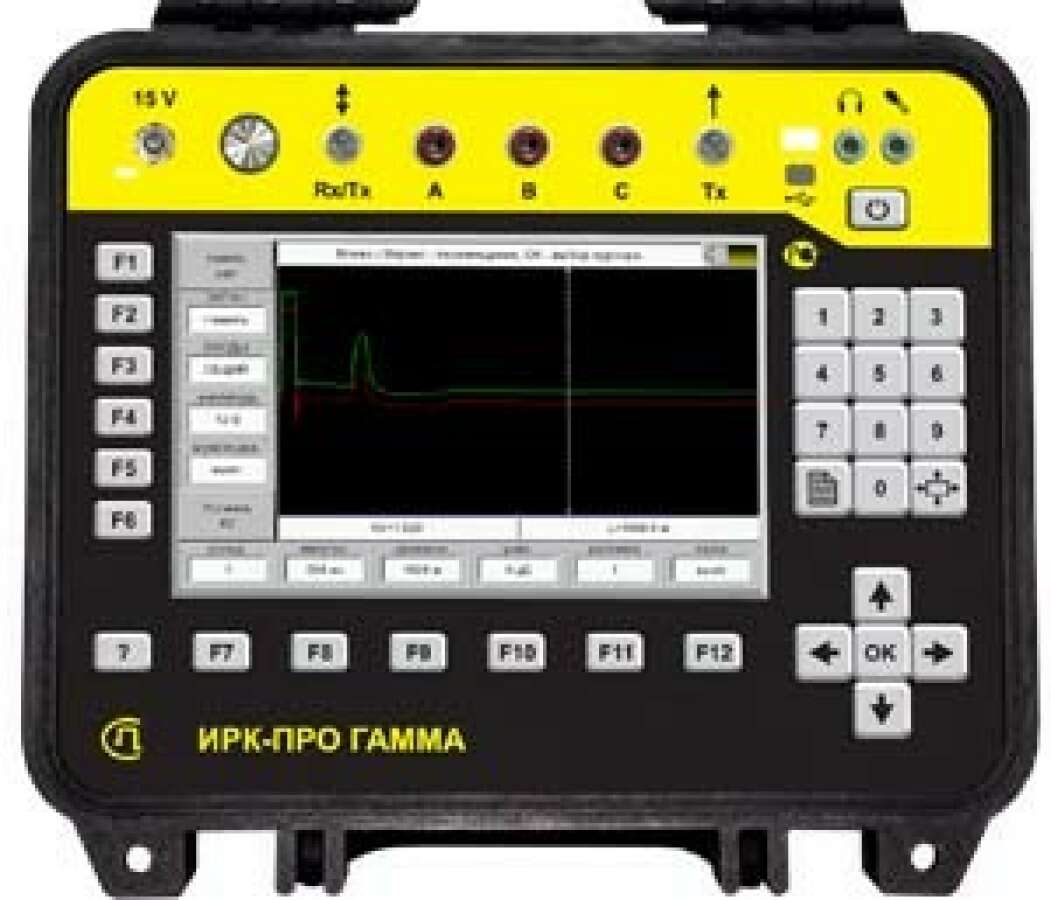

ИРК-ПРО Гамма - кабельный прибор

Артикул: 3-30-7054

Цена: 128 000 ₽

Средний срок поставки: 8-9 недель

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
128 000 ₽
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Кабельный прибор СВЯЗЬПРИБОР ИРК-ПРО Гамма объединяет в себе мощный рефлектометр для магистральных кабелей и городских кабелей ТПП, DSP рефлектометр и измерительный мост. Может работать в лабораторных и полевых условиях.

Основные особенности и функциональные возможности СВЯЗЬПРИБОР ИРК-ПРО Гамма

  • Ударопрочный корпус с сенсорным жидкокристаллическим цветным экраном с разрешением 800х480 точек
  • Система «мгновенный старт»
  • Многофункциональное меню
  • Связь с компьютером через USB
  • Запись результатов на внешний Flash накопитель
  • Поддержка работы с компьютерной мышкой
  • Поддержка базы данных кабелей
  • Функция "Список кабелей" позволяет ускорить процесс измерений. Кабель в списке «помнит» свои параметры
  • На карте кабеля показываются все муфты, занесенные в память прибора.
  • COMMUNICATE - универсальная коммуникационная программа для обмена данными между прибором и ПК
  • Возможность наращивания новых измерительных и сервисных функций

Функции рефлектометра

  • Определение расстояния до места повреждения кабеля
  • Определение характера повреждений
  • Измерение расстояния между неоднородностями волнового сопротивления
  • Определение длины кабеля
  • Функция подавления шумов в условиях интенсивных помех и стабилизация рефлектограмм
  • Функция «антилыжа» для выравнивания рефлектограммы при измерениях на длинных кабелях
  • Компенсация затухания в кабеле

Функции измерительного моста ИРК-ПРО

  • Измерение сопротивления изоляции
  • Измерение электрической емкости
  • Измерение сопротивления шлейфа и омической асимметрии
  • Измерение расстояния до понижения изоляции кабеля
  • Измерение расстояния до места обрыва или перепутывания жил кабеля
  • Работа с симметричными и несимметричными кабелями
  • Автоматизация проведения измерений на многопарных кабелях

Особенности DSP рефлектометра

  • Работа на длинных и проблемных кабелях
  • Логарифмический масштаб, позволяющий просмотреть весь кабель без использования усиления
  • Позиционирование измерительных курсоров по максимумам (минимумам)

Функции Ethernet

  • Проверка связи с удаленными компьютерами по протоколу TCP/IP
  • Проверка IPTV



Комплект поставки

  • Прибор ИРК-ПРО Гамма - 1 шт.
  • Комплект измерительных проводов - 1 шт.
  • Сетевой адаптер - 1 шт.
  • Аккумулятор (встроенный в прибор) - 1 шт.
  • Руководство по эксплуатации - 1 шт.

Технические характеристики СВЯЗЬПРИБОР ИРК-ПРО Гамма

Характеристики рефлектометра
Диапазоны измеряемых расстояний 131, 262, 523, 1046, 2093, 4186, 8371, 16742, 33485, 66970 м
Максимальное разрешение 0,2 м
Перекрываемое затухание не менее 80 дБ
Регулируемая амплитуда зондирующего импульса 6 - 18 В с шагом 1 В
Длительность зондирующего импульса 16 - 30000 нс
Количество усреднений 2, 4, 8, 16, 32, 64, 128, 256, 512
Диапазон установки коэффициента укорочения 1 - 7 с шагом 0,001
Характеристики моста ИРК-ПРО
Диапазон измерения сопротивления изоляции 1 кОм – 50000 МОм
Максимальная погрешность измерения сопротивления изоляции

в диапазоне от 0 до 999 кОм: 2% + 1 ед.

в диапазоне от 1 до 999 МОм: 2% + 1 ед.

в диапазоне от 1000 до 4999 МОм: 5% + 1 ед.

в диапазоне от 5000 до 10000 МОм: 10% + 1 ед.

в диапазоне >10000 МОм: не нормируется

Диапазон измерения электрической емкости 0,1 – 2000 нФ
Максимальная погрешность измерения электрической емкости 2% + 1 ед.
Диапазон измерения сопротивления шлейфа 0 – 10 кОм
Максимальная погрешность измерения сопротивления шлейфа

в диапазоне от 0 до 3000 Ом: 0,1% + 0,1 Ом

в диапазоне от 3 до 10 кОм: 0,1 кОм

Испытательное напряжение 180 В
Диапазон измерения напряжения 0 – 300 В
Диапазон Rп в месте повреждения изоляции 0 – 20 МОм
Максимальная погрешность определения расстояния до места повреждения изоляции для Rп = 0 – 3 МОм: 0,1% + 1 м
Максимальная погрешность измерения омической асимметрии 0,1% + 1 ед.
Общие характеристики
Питание прибора

встроенный аккумулятор Li-Ion 7,2В 4,4 А/ч

Время заряда аккумуляторной батареи 4 ч
Потребляемая мощность не более 7 Вт

Дисплей

цветной сенсорный, 800х480 точек

Габаритные размеры 270х240х120 мм
Вес 2,5 кг
Условия эксплуатации приборов
Температура окружающего воздуха от -20 до +50°С
Относительная влажность воздуха не более 90% при 30°С
Атмосферное давление от 86 до 106 кПа

Основные функции СВЯЗЬПРИБОР ИРК-ПРО Гамма

Быстродействующая платформа Гамма

  • Функция мгновенный старт
  • Сенсорная панель TouchScreen
  • Ethernet-функция (Ping, IPTV)
  • USB host: подключение флэш памяти
  • Работа с USB-мышью

Удаленный доступ TCP/IP

  • Удаленный доступ по протоколу TCP/IP позволяет использовать прибор для удаленного мониторинга или в составе измерительной лаборатории с компьютерным управлением
  • Доступ организован через вход Ethernet прибора
  • Для активации данной функции необходимо обновить прошивку прибора и после этого установить приложение BridgeR на управляющем компьютере
  • Операционная система любая: Windows, Linux, Mac OS
  • Интерфейс приложения максимально приближен к рефлектометру и мостовым измерениям на приборе

Возможности рефлектометра

  • Запись рефлектограмм: записанные рефлектограммы хранятся в базе данных прибора. База может передаваться на компьютер и обратно. Данные разных приборов обмениваются
  • Режимы просмотра:
    • просмотр рефлектограммы из памяти
    • сравнение измерения и памяти
    • разность измерения и памяти
  • Список кабелей: позволяет ускорить процесс измерений. Кабель в списке «помнит» свои параметры
  • Карта кабеля: на карте кабеля будут показаны все муфты, занесенные в память прибора

Симметричный DSP-рефлектометр

  • Локализация разбаланса пары (поиск DSL-повреждений)
  • Локализация асимметрии жил (заменяет двухканальный рефлектометр): в дифференциальном методе две жилы в процессе измерения вычитаются, тем самым локализуется место повреждения

Связь с компьютером

  • Связь с компьютером осуществляется через интерфейс USB
  • Заполненный список рабочих кабелей (с данными по каждому кабелю) можно всегда скачать с прибора и отредактировать, им можно обмениваться между приборами ИРК-ПРО разных моделей и версий
  • ИРК-ПРО Гамма виден на компьютере как USB диск (USB Mass Storage Device), если компьютер с ОС Windows 2000/XP
