Прибор для испытаний HPG 70 K

Артикул: HPG-70-K

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Назначение установки HPG 70 K

Установка HPG 70 K является наиболее функциональным прибором, чем она обязана своей модульной структуре исполнения. Установка предназначена для испытания кабеля и электротехнического оборудования постоянным напряжением до 70 кВ.

При использование дополнительного блока, установка может применяться в режиме щадящего испытания кабеля с изоляцией из сшито полиэтилена, напряжением 36 или 52 кВ на сверхнизкой частоте 0.1 Гц (VLF).

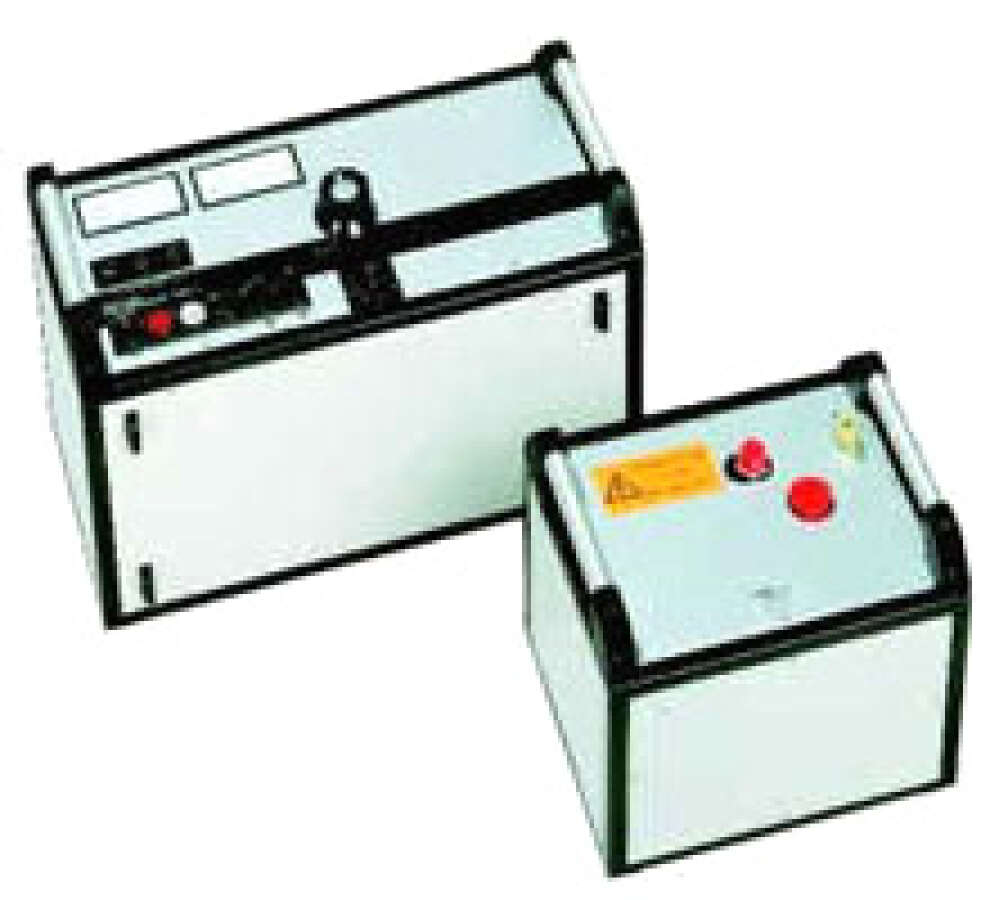

Базовая версия установки состоит из двух блоков : бока управления HSG 1 и испытательного блока HVT 70 K. Высоковольтный блок HVT 70 K полностью изолирован. Испытательное напряжение подается блоком через изолированный штекерный соединитель. Высокое постоянное повышенное напряжение установки генерируется при помощи мостового выпрямителя. Также внутри высоковольтного блока находиться эталонное измерительное сопротивление, которое позволяет производить прямое высоковольтное измерение на испытуемом объекте.


Технические данные HPG 70 K


Выходное постоянное напряжение 70 кВ
Выходной ток 10 мА
Измерение напряжения (индикация аналоговая) 80 кВ
Измерение тока (индикация аналоговая) 10 мА
Диапазон измерения тока 0,1-1-10 мА
Таймер 60 мин.
Потребляемая мощность 700 ВА
Габариты блока управления 520х255х320 мм
Габариты высоковольтного блока 320х255х255 мм
Вес блока управления 18 кг
Вес высоковольтного блока 20,5 кг
Комплект приборов для испытания постоянным напряжением
Блок управления HSG 1
Высоковольтный блок HVT 70 -K
Комплект приборов для испытания постоянным напряжением + VLF
Блок управления HSW-3 VLF
Высоковольтный блок HVT 70 -K
Дополнительное устройство сверхнизкой частоты VLF PZ
