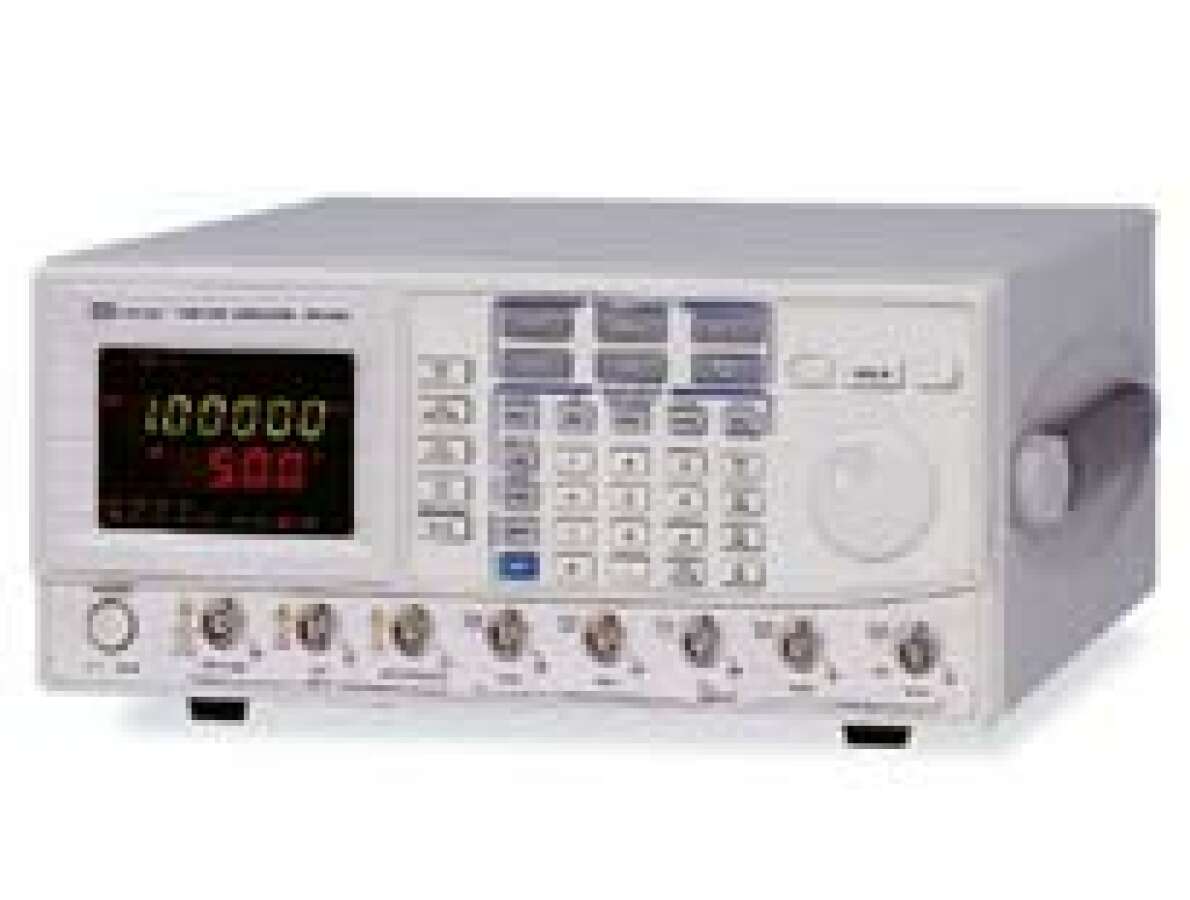

GW Instek GFG-3015 - генератор сигналов специальной формы

Артикул: GFG-3015

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Особенности генераторов

  • Частотный диапазон 10 мГц…15 МГц (8 диапазонов)
  • Синус, меандр, треугольник, +/- пила, импульсы
  • Макс. разрешение 10 мГц, погрешность ± 0,02 %
  • Выход до 10 В (ср. кв., пик-пик, дБм) на 50 Ом
  • Одновременная индикация уровня и частоты
  • Регулировка смещения (± 5 В) и коэф. заполнения (до 80 %)
  • Внутренняя и внешняя АМ/ЧМ, лин/лог свипирование, синхрозапуск, стробирование
  • 6-разрядный частотомер (внутр/внеш) до 150 МГц
  • Внешнее управление частотой
  • Выход синхросигнала и преобразователя частота-напряжение
  • Интерфейс RS-232C

Технические характеристики


Характеристики Параметры GFG-3015
Основные выходные параметры Частотный диапазон 10 мГц…15 МГц, 8 диапазонов с автовыбором
Погрешность установки  ± (0,02 % + 5 ед. счета)
Разрешение 10 мГц (0,01 Гц…1,5 кГц); 0,1 Гц (0,150 …15 кГц);
1 Гц (1,5…150 кГц); 10 Гц (0,015 …1,5 МГц);
100 Гц (0,15…15 МГц)
Выходной уровень 0,01…10 Впик-пик (ср кв, дБм) на 50 Ом, разрешение 10 мВ
Погрешность установки  ± 3 % (10 Гц…1 МГц); ± 10 % (1 …15 МГц)
Выходное сопротивление 50 (± 10 %) Ом
Постоянное смещение -5…5 В (± 3 %) на 50 Ом, разрешение 10 мВ
Регулировка коэффициента заполнения -80…20…80 % (± 1 %), частота до 1 МГц, разрешение 1 %
Синусоидальный сигнал Коэффициент гармоник ≤ 0,5 % (-46 дБс) 10 Гц…100 кГц
≤ -30 дБс до 15 МГц
Треугольный сигнал Нелинейность формы ≤ 1% во всем диапазоне амплитуд на частоте 100 Гц
Меандр Ассиметрия формы ± (1% от периода + 3 нс)
Время нарастания / спада ≤ 18 нс
Модуляция Виды модуляции АМ, ЧМ, свиппирование, синхрозапуск (внутр/внеш),
стробирование (определяется видом модуляции)
Модулирующий сигнал синус, меандр, треугольник, пила, асимметричные импульсы
Частота модуляции 10 мГц… 10 кГц (± 1 ед. счета), разрешение 0,01 / 1 / 100 Гц
Уровень модуляции > 1 Впик-пик на 10 кОм
Амплитудная модуляция Коэффициент АМ 0…100 %
Частота модуляции внутренняя: 10 мГц…10 кГц; внешняя: 0…1 МГц
Полоса несущей (-3 дБ) 100 Гц…5 МГц
Внешняя АМ пик-пик при коэфф. модуляции 100 %
Частотная модуляция Девиация частоты 0…± 15 %
Частота модуляции внутренняя: 10 мГц…10 кГц; внешняя: 0…50 кГц
Внешняя ЧМ пик-пик при девиации 15 %
Свипирование Диапазон свипирования 10 мГц…15 МГц, 8 диапазонов
Глубина свипирования не менее 100:1
Частота свипирования 10 мГц…10 кГц
Режимы свипирования линейное и логарифмическое
Выходное напряжение 0…5 Впик-пик на 10 кОм
Синхрозапуск Фаза пуск-стоп 90…260°
Частота синхросигнала 100 мГц…10 кГц
Частота несущей 100 мГц…1 МГц (возможно до 10 МГц)
Внешняя несущая 0…1 МГц, уровень ТТЛ
Внешнее управление частотой Входное напряжение 0…10 (± 1) В, глубина регулировки 100:1
Выходное напряжение 10 кОм
Частотомер Частотный диапазон внутренняя/внешняя (5 Гц…150 МГц) (± 2 х 10-5 + 1 ед.)
Максимальное разрешение 100 нГц (частота 0,1 Гц); 1 Гц (частота 100 МГц)
Нестабильность кварца ± 2 х 10-5 (23 ± 5 °С) после 30 мин прогрева
Входной импеданс 1 МОм / 150 пФ
Чувствительность ≤ 35 мВср.кв. (до 100 МГц), ≤ 45 мВср.кв. (> 100 МГц)
Общие данные Напряжение питания 115 В / 230 В ± 15%, 50 / 60 Гц
Габаритные размеры 290 × 142 × 460 мм
Масса около 5 кг
