Поиск-310Д-2М - комплект трассо-дефектоискателя (без генератора)

Артикул: 3-20-7075

Товар не поставляется

Гарантия: 24 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК-310Д-2М состоит из приёмника, антенны, отборников пар и дефектоискателя. Трассо-дефектоискатель может работать в активном (при подключении генератора) и в пассивном режиме.

Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник регистрирует переменные магнитные поля в звуковом диапазоне частот, источником которых являются силовые кабели с током промышленной частоты и сети радиотрансляции.

В активном режиме поиска источником сигнала является генератор звуковой частоты, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое индуцирует сигнал в индуктивном датчике приемной антенны. Датчики располагаются в верхней и нижней части антенны. Индуцированные в антенне сигналы поступают в приемное устройство, где осуществляется их аналоговая и цифровая обработка.

Поиск трассы и ее обнаружение оператор проводит, ориентируясь на изображения на экране и на звуковые сигналы (задействуются головные телефоны и встроенный излучатель).

Дефектоискатель состоит из комплекта контактных штырей и позволяет находить повреждения оболочек волоконно-оптических линий связи (ВОЛС), медных кабельных линий, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без нее.



Особенности СВЯЗЬПРИБОР ПОИСК-310Д-2М

  • В комплект поставки входит приёмник ПОИСК-310Д-2М, поэтому возможен поиск только в пассивном режиме
  • Конструкция приёмника: легкий переносной блок в сумке, с ярким низкотемпературным OLED-дисплеем
  • Внешняя приёмная антенна подключается с помощью провода
  • Генератор приобретается отдельно
  • Работа на частотах от 10 до 20000 Гц в пассивном режиме
  • Работа на частотах 273 Гц, 2187,5 Гц и 6562,5 Гц в активном режиме (в комплекте с генератором МК-510 / ГК-310А-2 / Е-100)
  • Работа на любой частоте в диапазоне от 200 до 3999 Гц (с применением стороннего генератора сигналов)
  • Режимы поиска трассоискателя ПОИСК-310Д-2М без генератора (пассивный режим):
    • "СПЕКТР" - поиск релейных сетей, силовых кабелей и других подземных коммуникаций по спектру их собственного сигнала
    • "50 Гц" - трассировка силовых кабелей с током промышленной частоты 50 Гц
    • "ЧУЖОЙ ГЕНЕРАТОР" - приемник настраивается на частоту любого генератора, работающего на частоте от 200 до 3999 Гц

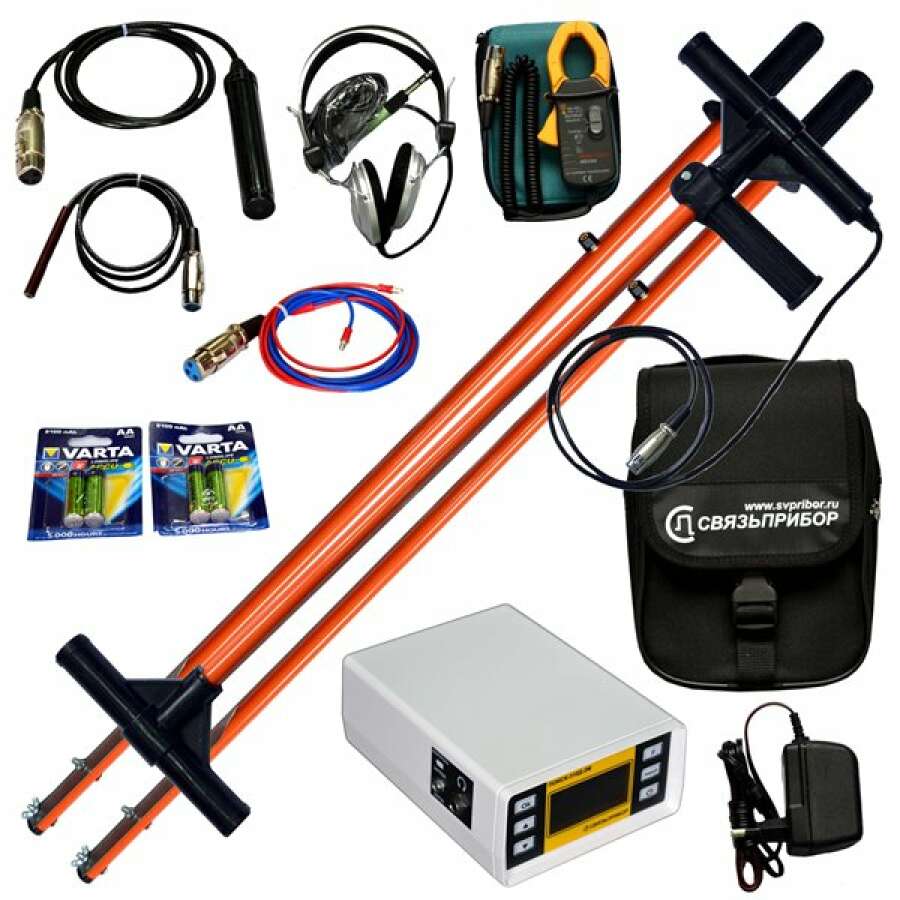

Комплект поставки:

Приемник:

  • Приемник ПОИСК-310Д-2М - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Сумка для приемника - 1 шт.
  • Сетевой адаптер - 1 шт.
  • Наушники - 1 шт.
  • Сумка для наушников - 1 шт.
  • Аккумуляторные батареи Ni-Mh типа «АА» (для OLED версии) - 4 шт.

Антенна:

  • Приёмная антенна для ПОИСК-310Д-2М - 1 шт.
  • Сумка для антенны - 1 шт.

Отборники:

  • Емкостный отборник пар - 1 шт.
  • Индуктивный отборник - 1 шт.

Дефектоискатель (поиск повреждений оболочки):

  • Контактный штырь - 2 шт.
  • Провод для подключения контактных штырей - 1 шт.
  • Сумка для контактных штырей - 1 шт.

Технические характеристики СВЯЗЬПРИБОР ПОИСК-310Д-2М

Параметр Значение
Активные частоты
  • 273,5 ± 0,5 Гц (режим «НЧ-ВЧ»)
  • 2187,5 ± 1 Гц (режим «ПОИСК ТРАССЫ»)
  • 6562,5 ± 3 Гц (режим «ФАЗА»)
Чувствительность1 для режима «ПОИСК ТРАССЫ»
  • 11 мкВ (при максимальном усилении)
  • 22 мВ (при минимальном усилении)

Полоса пропускания по уровню –3 дБ:

  • для частоты 6562,5 Гц
  • для частоты 2187,5 Гц
  • для частоты 273,5 Гц



  • 45 Гц
  • 15 Гц
  • 2,5 Гц
Максимально определяемая глубина залегания трассы  6 м
Точность измерения глубины2 ±5%+10 см
Точность отыскания  10 см
Поиск повреждения изоляции с переходным сопротивлением3 0 – 1 МОм
Полоса приема в широкополосном режиме («СПЕКТР») 10 - 20 000 Гц
Питание аккумуляторы типа АА, Ni-Mh (4 шт.)
Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч 13 ч
Время зарядки аккумуляторных батарей 4 ч
Температура эксплуатации от -20 до +50°С
Габаритные размеры приемника (без сумки) 138 х 68 х 187 мм
Вес приемника (без сумки) 0,65 кг
Габаритные размеры антенны 780 х 230 х 40 мм
Вес антенны 0,65 кг
Габаритные размеры приемника (в сумке) 230 х 110 х 170 мм
Вес приемника (с сумкой и аксессуарами) 1,1 кг

Примечания:

Минимальное напряжение рабочего сигнала на антенном входе приемника, которое соответствует 100 единицам сигнала на дисплее (регулятор усиления в соответствующем положении).

Точность достигается после проведения настройки (раздел «ПРОВЕРКА ПРИБОРА»).

Контактный или фазовый метод.
