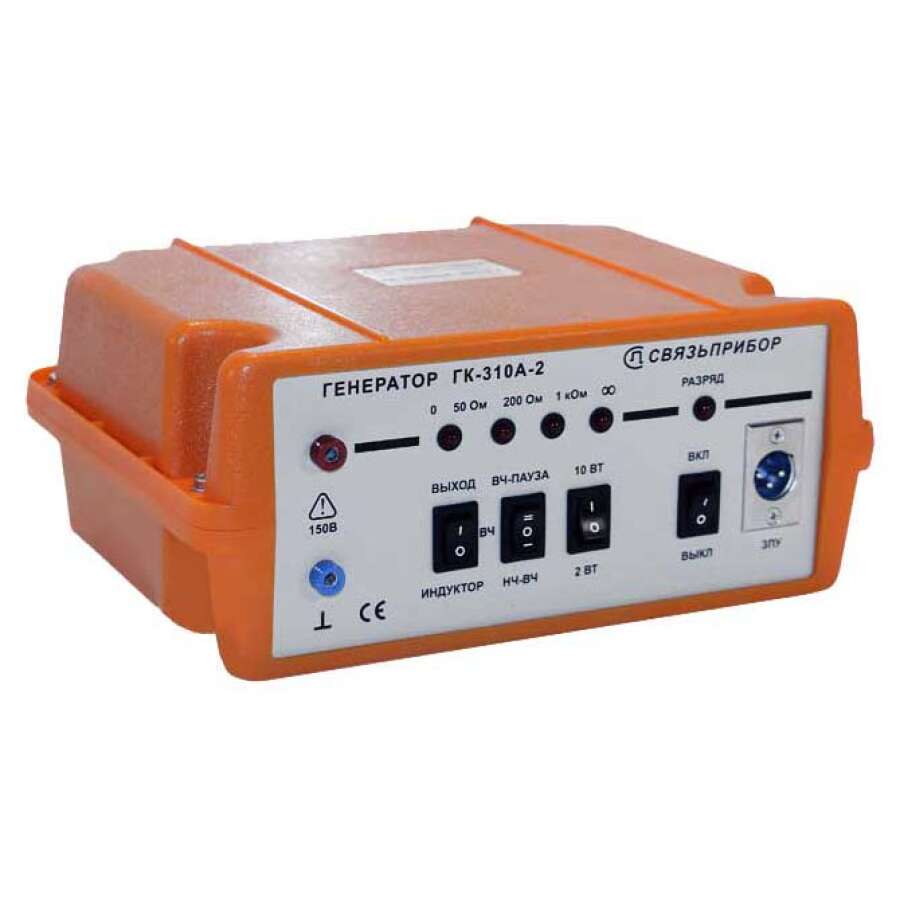

ГК-310А-2 - генератор кабельный для трассо-дефектоискателей Поиск

Артикул: 3-20-7078

Товар не поставляется

Гарантия: 24 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Генератор кабельный СВЯЗЬПРИБОР МК310 (ГК-310А-2) с автоматической регулировкой выходной мощности и встроенным аккумулятором предназначен для формирования и подачи в линии коммуникаций испытательных сигналов с целью определения:

  • трассы воздушных и кабельных линий связи и радиофикации
  • трассы прокладки металлических тросов и трубопроводов (водо-, нефте- и газопроводов)
  • глубины залегания коммуникаций, имеющих металлическую оболочку или металлические проводники
  • повреждения изоляции внешних пластмассовых покровов кабелей
  • места обрыва или короткого замыкания (КЗ) жил кабеля
  • места обрыва троса.



Особенности СВЯЗЬПРИБОР МК310 (ГК-310А-2)

  • Рабочие частоты: 2187,5 Гц и 273,5 Гц
  • Работа на высокой, низкой или одновременно на двух частотах
  • Автоматическое согласование и авторегулировка мощности до 10 Вт
  • Режим фиксированной мощности 2 Вт
  • Работа от 220 В или источника постоянного тока 12 В
  • Встроенный индуктор для бесконтактного подключения в полевых условиях



Комплект поставки

  • Генератор МК310 (ГК-310А-2) (АКБ встроена) - 1 шт.
  • Провод для подключения генератора к нагрузке - 2 шт.
  • Сетевой адаптер - 1 шт.
  • Магнитный контакт - 1 шт.
  • Штырь заземления - 1 шт.
  • Крокодилы - 2 шт.
  • Руководство по эксплуатации - 1 шт.
  • Сумка для переноски генератора МК310 (ГК-310А-2) и МК-510 - 1 шт.

Технические характеристики СВЯЗЬПРИБОР МК310 (ГК-310А-2)

Параметр Значение
Рабочие частоты генератора
  • 2187,5 ± 1 Гц
  • 273,5 ± 0,5 Гц
Периодичность характерного сигнала 1,18 с
Длительность паузы 0,29 с
Диапазон автоматического согласования с сопротивлением нагрузки 1 - 1000 Ом

Выходная мощность (не менее):

  • при сопротивлении нагрузки 1000 Ом
  • при сопротивлении нагрузки 50 Ом

«10 ВТ»1

  • 10 Вт
  • 2 Вт

«2 ВТ»1

  • 2 Вт
  • 0,4 Вт
Время непрерывной работы от встроенного аккумулятора
в режиме «ВЧ-ПАУЗА» (не менее):
  • при сопротивлении нагрузки 1000 Ом
  • при сопротивлении нагрузки 50 Ом

«10 ВТ»1



  • 3 ч
  • 8 ч

«2 ВТ»1



  • 8 ч
  • 8 ч
Время зарядки встроенного аккумулятора (не более) 12 ч

Электропитание:

  • от сети переменного напряжения
  • от встроенного аккумулятора



  • 50 Гц 220 В ± 20%
  • 12 В, 4,5 А/ч
Температура эксплуатации от -20 до +50 °С
Габаритные размеры (без сумки) 238х101х185 мм
Габаритные размеры (с сумкой) 340х230х125 мм
Масса прибора (включая аккумуляторную батарею, без сумки) 3 кг
Масса прибора (включая аккумуляторную батарею и сумку) 4,9 кг

 Примечание:

Выходная и потребляемая мощность зависят от сопротивления нагрузки и достигают максимального значения при 1000 Ом.

Основные функции СВЯЗЬПРИБОР МК310 (ГК-310А-2)



Частотные режимы

В режиме «ВЧ-ПАУЗА» характерный сигнал частотой 2187,5 Гц создается периодической паузой длительностью 0,29 секунды с периодом 1,18 секунды

В режиме «ВЧ» генератор формирует непрерывный сигнал частотой 2187,5 Гц. Режим «ВЧ» возможен только при работе генератора от адаптера. При работе от встроенного аккумулятора для контроля напряжения аккумулятора режим «ВЧ» автоматически заменяется режимом «ВЧ-ПАУЗА».

В режиме «НЧ-ВЧ» генератор формирует периодическую посылку сигналов двух частот - 273,5 Гц длительностью 1,18 секунды, 2187,5 Гц длительностью 0,48 секунды и паузы длительностью 0,26 секунд с периодом 1,92 секунды



Согласование

Высокочастотный преобразователь обеспечивает автоматическое регулирование выходной мощности генератора.

В режиме «АВТО» при нагрузке около 1000 Ом генератор выдает сигнал мощностью 10 Вт. С уменьшением величины сопротивления нагрузки (короткие участки) генератор автоматически снижает мощность посылаемого сигнала, благодаря чему достигается отсутствие сильного паразитного сигнала в соседних линиях. При этом уровень сигнала, который принимает трассопоисковый прибор, поддерживается практически постоянным в диапазоне сопротивления нагрузки менее 50 Ом (т.е. мощность сигнала в этом диапазоне пропорциональна сопротивлению нагрузки). Благодаря этому достигается уверенный прием сигнала при различных длинах линий или при поиске повреждения изоляции.

В режиме «2 ВТ» максимальная выходная мощность составляет 2 Вт и автоматически регулируется в соответствии с нагрузкой аналогично режиму «АВТО». Потребляемая мощность генератора примерно пропорциональна мощности выходного сигнала и контролируется по индикатору сопротивления нагрузки в зависимости от выбранного режима «АВТО» или «2 ВТ».



Встроенный индуктор

В условиях, когда непосредственный доступ к жилам кабеля затруднен, в генераторе МК310 (ГК-310А-2) имеется возможность бесконтактного подключения с помощью встроенного индуктора. Для обеспечения длительной работы от аккумулятора генератор автоматически перейдет в режим «2 ВТ» независимо от положения переключателя «АВТО 2ВТ».

Генератор следует разместить перпендикулярно к исследуемому кабелю, поставив его над кабелем (генератор по отношению к кабелю должен располагаться так же, как и датчик антенны). Расстояние между исследуемым кабелем и нижней частью генератора должно быть минимальным. Это особенно важно, если рядом находятся другие линии, поскольку сигнал будет индуцироваться и во всех близко расположенных металлических объектах.

Опции и аксессуары для СВЯЗЬПРИБОР МК310 (ГК-310А-2)

Артикул Наименование
SP-K-100

К-100 - клещи-индуктор для бесконтактного подключения генератора
