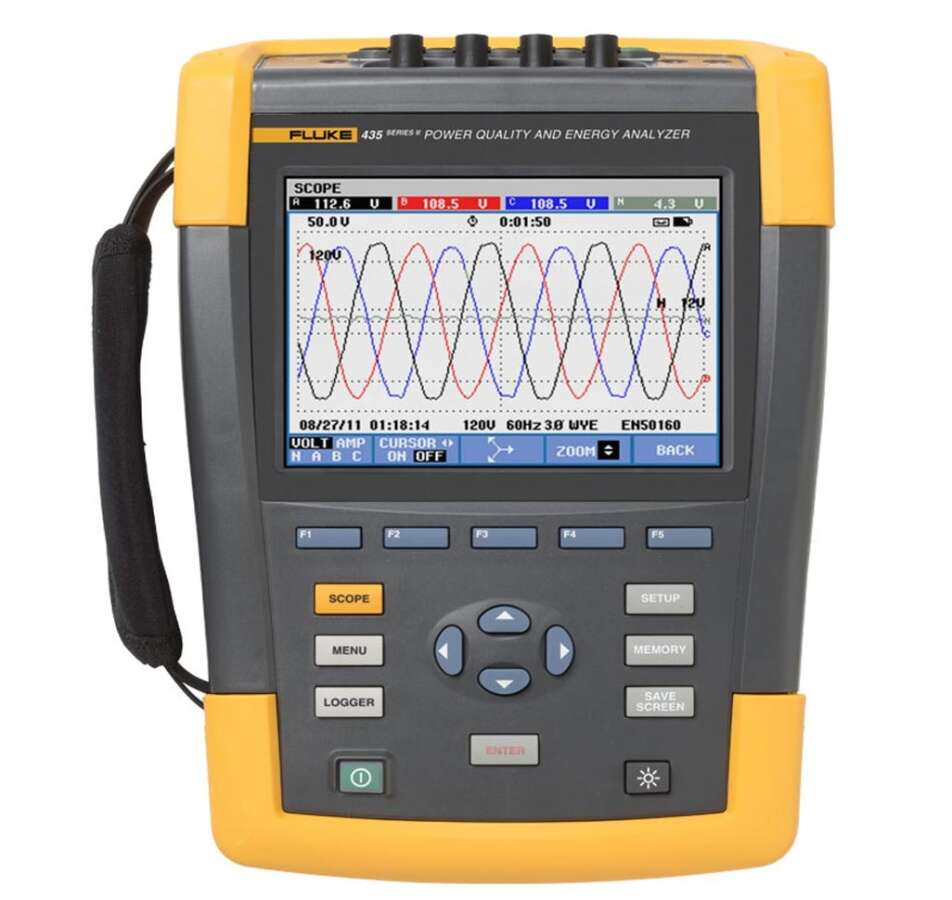

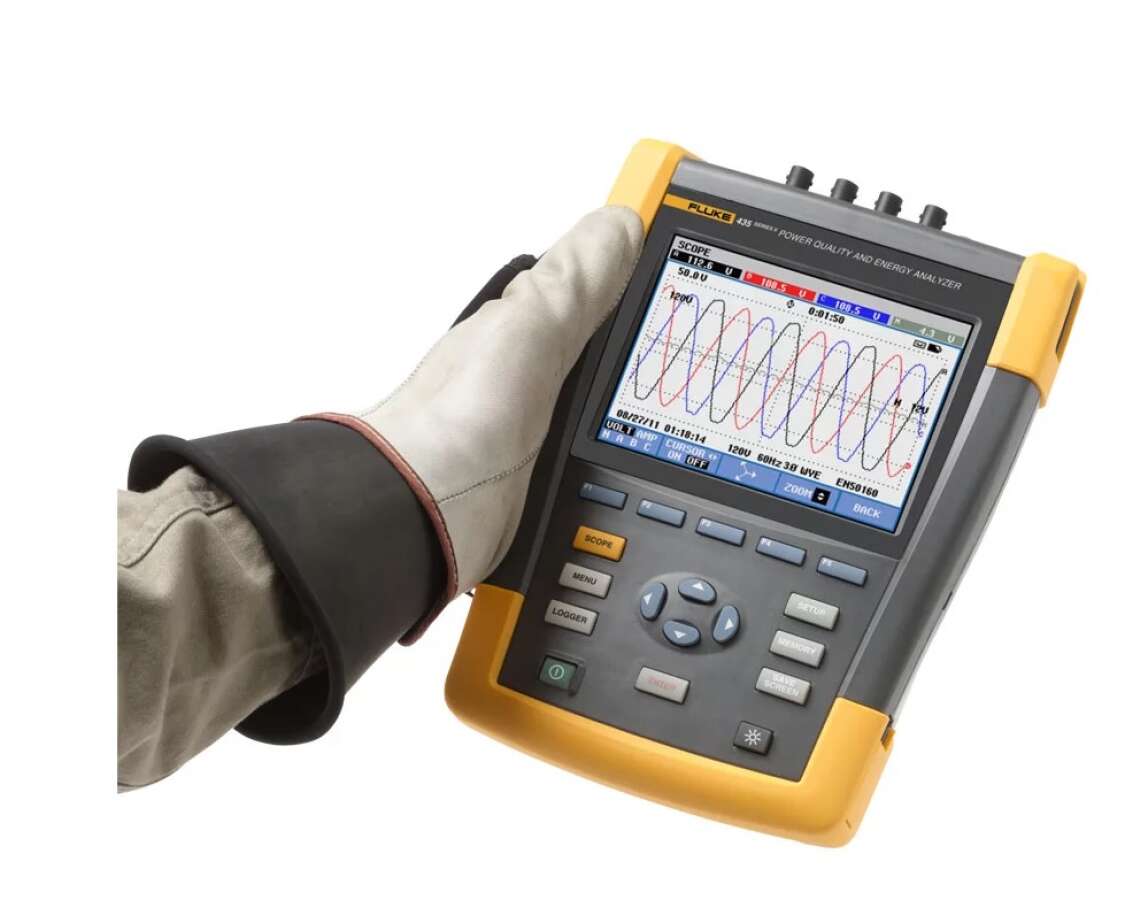

Fluke 435-II - анализатора качества электроэнергии

Артикул: FLI-435-II

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Анализатор Fluke 435-II с расширенными функциями обладает беспрецедентными возможностями анализа качества электроэнергии. Что бы ни происходило на вашем предприятии, благодаря модели 435 II вы всегда будете готовы к любым ситуациям. Эта модель, оснащенная усовершенствованными функциями оценки качества электроэнергии и денежного выражения стоимости потерь, может решить любые проблемы с электрикой.

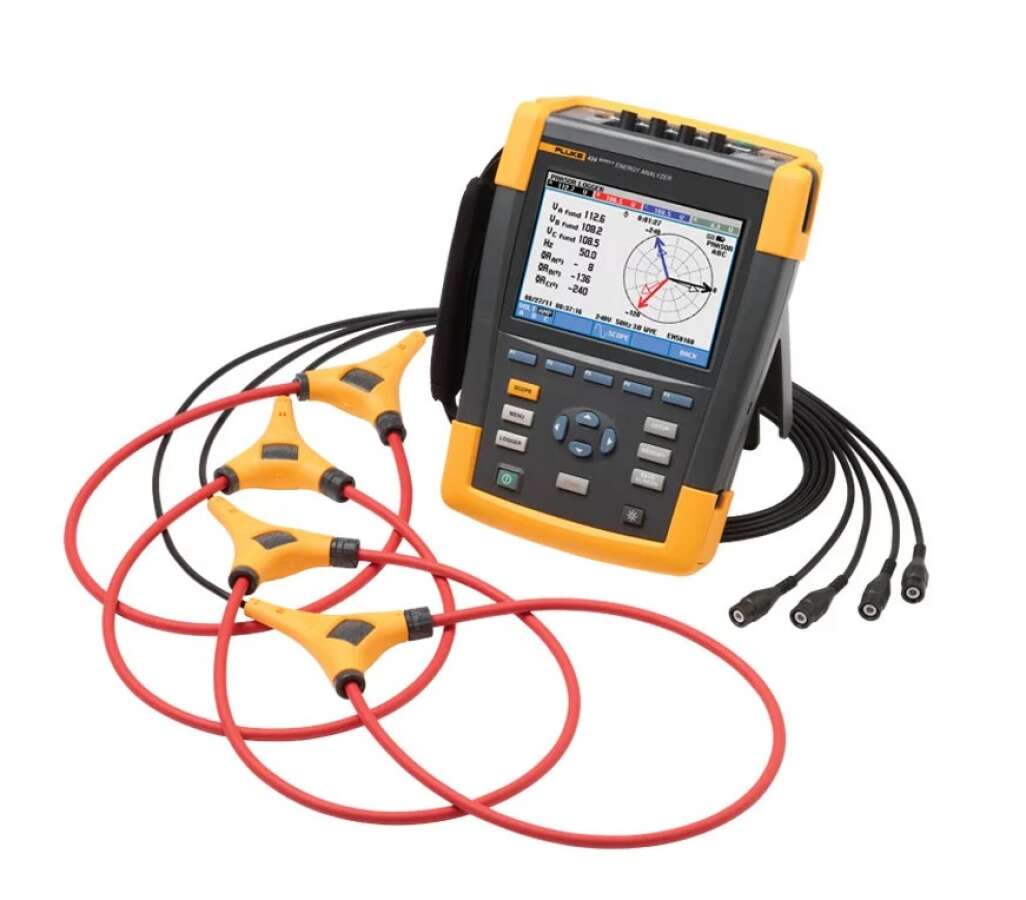

Комплект поставки

  • Анализатор качества электроэнергии Fluke 435-II
  • Наручный ремешок
  • Сетевой адаптер BC430
  • Шнур питания
  • Аккумуляторная батарея Li-ion BP290
  • Токоизмерительные датчики i430flex-TF (4 шт.)
  • Комплект тестовых проводов с зажимами "крокодил" TLS430 (5 шт.)
  • Комплект цветных наклеек WC100
  • Карта памяти SD 8 Гб
  • Программное обеспечение PowerLog на CD (включает руководство по эксплуатации в PDF формате)
  • Кабель USB-A/мини-USB-B
  • Мягкий футляр для переноски C1740

Технические характеристики Fluke 435-II

Входные характеристики
Входы напряжения
Число входов 4 (3 фазы + нейтраль), сопряжение по постоянному току
Максимальное входное напряжение 1000 В (среднеквадратичное значение)
Диапазон номинального напряжения Избираемое, от 1 В до 1000 В по IEC61000-4-30
Максимальное пиковое измеряемое напряжение 6 кВ (только в режиме переходных процессов)
Полное входное сопротивление 4 МОм / 5 пФ
Полоса пропускания > 10 кГц, до 100 кГц для режима переходных процессов
Масштаб 1:1, 10:1, 100:1, 1000:1, 10000:1, а также настраиваемый масштаб
Токовые входы
Число входов 4 (3 фазы + нейтраль), сопряжение по постоянному или переменному току
Тип Трансформатор тока, подсоединяемый без разрыва цепи, с мВ/А выходом или i430flex-TF
Номинальный диапазон входного сигнала
  • 0 - ± 3,0 Впик, 0 - 3,97 Всреднеквадр. сигнал (выбор x1, с сопряжением по перем. току + пост.току)
  • 0 - ± 3,0 Впик, 0 - 0,397 Всреднеквадр. сигнал (выбор x10, с сопряжением по перем. току)
Выбор диапазона
  • 0,5 до 600 A (среднеквадратичное значение) с i430flex-TF (с чувствительностью 10x)
  • от 5 до 600 A (среднеквадратичное значение) с i430flex-TF (с чувствительностью 1x)
  • 0,1 мВ/А до 1 В/А и пользоват. настройкой для использования с опциональными клещами перем. тока или пост. тока

Примечание: положение чувствительность x10 обеспечивает более высокое разрешение, но сокращает диапазон. Поддерживаются только сигналы перем. тока; постоянные компоненты блокируются.

Полное входное сопротивление 1 МОм
Полоса пропускания > 10 кГц
Масштаб 1:1, 10:1, 100:1, 1000:1, 10000:1, а также настраиваемый масштаб
Номинальная частота 50 Гц, 60 Гц
Погрешность, разрешение и диапазон измерений
Режим Напряжение, сила тока, частота Диапазон измерений Разрешение Погрешность
В (среднеквадратическое
напряжение) (переменное +
постоянное)

1 - 600 В

0,01 В

± 0,1% от номинального напряжения

Впик. 1 - 1400 Впик. 1 В 5% от номинального напряжения
В(среднквадр.значение)½ 1 - 1000 В фаза-нейтраль 0,1 В ± 0,2% от номинального напряжения
Восн.сост. 1 - 1000 В фаза-нейтраль 0,1 В ± 0,1% от номинального напряжения
Пик-фактор напряжения (CF)  1,0 - > 2,8 0,01 ± 5%
А (среднеквадр.значение) (перем.ток + пост.ток)
  • i430flex-TF 1x
  • i430flex-TF 10x
  • 1 мВ/А 1х
  • 1 мВ/А 10х





  • 5 - 6000 A *
  • 0,5 - 600 A *
  • 5 - 2000 A
  • 0,5-200 A *
* только перем.ток





  • 1 А
  • 0,1 A
  • 1 A
  • 0,1 A





  • ± 0,5% ± 5 единиц счета
  • ± 0,5% ± 5 единиц счета
  • ± 0,5% ± 5 единиц счета
  • ± 0,5% ± 5 единиц счета
  • Apk i430flex-TF
  • Apk 1 мВ/А
  • 8400 A (пиковое значение)
  • 5500 A (пиковое значение)
  • 1 A (среднеквадратичное значение)
  • 1 A (среднеквадратичное значение)
  • ± 5%
  • ± 5%
А, ток пик-фактора (CF) 1 - 10 0,01 ± 5%
A(среднеквадр.значение)½
  • i430flex-TF 1x
  • i430flex-TF 10x
  • 1 мВ/А 1х
  • 1 мВ/А 10х



  • 5 - 6000 A *
  • 0,5 - 600 A *
  • 5 - 2000 A
  • 0,5-200 A *
* только перем.ток



  • 1 А
  • 0,1 A
  • 1 A
  • 0,1 A



  • ± 1% ± 10 единиц счета
  • ± 1% ± 10 единиц счета
  • ± 1% ± 10 единиц счета
  • ± 1% ± 10 единиц счета
Afund
  • i430flex-TF 1x
  • i430flex-TF 10x
  • 1 мВ/А 1х
  • 1 мВ/А 10х



  • 5 - 6000 A *
  • 0,5 - 600 A *
  • 5 - 2000 A
  • 0,5-200 A *
* только перем.ток



  • 1 А
  • 0,1 A
  • 1 A
  • 0,1 A



  • ± 0,5% ± 5 единиц счета
  • ± 0,5% ± 5 единиц счета
  • ± 0,5% ± 5 единиц счета
  • ± 0,5% ± 5 единиц счета

Гц2

  • при 50 Гц, номинал
  • при 60 Гц, номинал



  • 42,5 - 57,5 Гц
  • 51 - 69 Гц



  • 0,001 Гц
  • 0,001 Гц



  • ± 0,001 Гц
  • ± 0,001 Гц
Электропитание Диапазон измерений Разрешение Погрешность
Мощность (ВA, ВAреакт)
  • i430flex-TF
  • 1 мВ/А



  • макс. 6000 МВт
  • макс. 2000 МВт



  • 0,1 Вт - 1 МВт
  • 0,1 Вт - 1 МВт



  • ± 1% ± 10 единиц счета
  • ± 1% ± 10 единиц счета
Коэффициент мощности (Cos ϕ / DPF)  0 - 1 0,001 ± 0,1% в условиях номинальной нагрузки
Энергия Диапазон измерений Разрешение Погрешность
кВт/час (кВА,час, кВАреакт/час) i430flex-TF
10x
Зависит от масштабирования клещей и номинала напряжения ± 1% ± 10 единиц счета
Потери тепла i430flex-TF 10x  Зависит от масштабирования клещей и номинала напряжения ± 1% ± 10 единиц счета
Без учета погрешности
сопротивления линии
Гармоники Диапазон измерений Разрешение Погрешность
Порядковый номер гармоники (n)  Постоянный ток, группирование 1-50: группы гармоник в соответствии с IEC 61000-4-7
Порядковый номер интергармоники Выкл., группирование 1-50: подгруппы гармоник и интергармоник в соответствии с IEC 61000-4-7
%f напряжения 0,0 - 100,0%  0,1 % ± 0,1% ± n x 0,1%
%r напряжения 0,0 - 100,0%  0,1 % ± 0,1% ± n x 0,4%
Абсолютное напряжение 0,0 - 1000 В 0,1 В ± 5% (*)
THD напряжения 0,0 - 100,0%  0,1 % ± 2,5%
*) ± 5 % if ≥ 1 % номинального напряжения; ± 0.05 % of номинального напряжения, если < 1%
номинального напряжения.
%f тока 0,0 - 100,0%  0,1 % ± 0,1% ± n x 0,1%
%r тока 0,0 - 100,0%  0,1 % ± 0,1% ± n x 0,4%
Абсолютный ток 0,0 - 600 А 0,1 А ± 5% ± 5 единиц счета
THD тока 0,0 - 100,0%  0,1 % ± 2,5%
%f или %r мощности 0,0 - 100,0%  0,1 % ± 0,1% ± n x 0,4%
Абсолютная мощность Зависит от масштабирования клещей и номинала напряжения ± 5% ± n x 2% ± 10 единиц счета
THD мощности 0,0 - 100,0%  0,1 % ± 5%
Сдвиг фаз -360º - +0º  ± n × 1º (8)
Мерцание Диапазон измерений Разрешение Погрешность
Plt, Pst, Pst (1 мин) Pinst 0,00 - 20,00 0,01 ± 5%
Дисбаланс Диапазон измерений Разрешение Погрешность
% напряжения 0,0 - 20,0% 0,1% ± 0,1%
% тока 0,0 - 20,0% 0,1% ± 1%
Управляющие сигналы сети Диапазон измерений Разрешение Погрешность
Пороговые уровни Пороговые уровни, пределы и продолжительность сигналов программируются для двух отдельных частот сигнала
Частота сигнала  60 - 3000 Гц  0,1 Гц
Относительное напряжение %  0% .. 100%  0,1 % ± 0,4%
Абсолютное напряжение (среднее за 3 сек.) 0,0 - 1000 В 0,1 В ± 5% от номинального напряжения
Общие характеристики
Корпус
  • Массивная ударопрочная конструкция со встроенной защитной кобурой
  • Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении
  • Удары и вибрация: удар: 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2
Дисплей
  • Яркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания
  • Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали)
  • Разрешение: 320 x 240
  • Контрастность и яркость: регулируется пользователем, с компенсацией температурных воздействий
Память
  • Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно
  • Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти)
Часы реального времени Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий
Интерфейсы
  • USB 2.0
  • RS-232
Питание
  • Сетевой адаптер 115/230 В со штепсельной вилкой, напряжение 15 - 23 В постоянного тока
  • Перезаряжаемый литиево-ионный аккумулятор BP290
Время работы от аккумулятора BP290
  • 6,5 часов при нормальной фоновой подсветке
  • 8 часов при сниженной яркости подсветки
  • 10,5 часов при выключенном экране
Время зарядки аккумулятора BP290 2,5 час до 95 % (при выключенном анализаторе)
Рабочая температура от 0 °C до +40 °C
Габаритные размеры 265 x 190 x 70 мм
Вес 2 кг с учетом стандартного аккумулятора

Основные функции Fluke 435-II

  • КПД инвертора мощности: возможность одновременного измерения выходной мощности переменного тока и входной мощности постоянного тока в системах силовой электроники с использованием измерительных клещей постоянного тока. Инверторы мощности принимают постоянный ток и преобразуют его в переменный, и наоборот. Солнечные системы генерации электроэнергии, как правило, оснащаются инвертором, который принимает постоянный ток от солнечных элементов и преобразует его в полезный переменный ток. Инверторы со временем могут терять производительность и нуждаются в проверке. Сравнивая входную мощность с выходной, можно определить эффективность системы. Модели 430 серии II могут измерять эффективность таких инверторов, одновременно измеряя постоянный и переменный токи в системе и вычисляя мощность, потерянную в процессе преобразования.

  • Сбор данных при помощи технологии PowerWave: быстрая фиксация среднеквадратичных значений, отображение полупериодов и формы сигнала для характеризации динамики процессов в электрической системе (запуски генератора, переключение ИБП и т. п.). Для некоторых потребителей переключение нагрузки является причиной ухудшения качества электроэнергии. При переключении нагрузки потребление тока иногда вызывает падение напряжения до такого уровня, который вызывает неисправность другого оборудования. Функция PowerWave позволяет одновременно с высокой скоростью записывать сигналы напряжения, тока и частоты, чтобы увидеть, какое сочетание вызывает потенциальные проблемы. PowerWave идет дальше стандартных измерений качества электроэнергии. Режим быстрой записи данных PowerWave позволяет увидеть характер динамики системы.

    Формы кривых напряжения и тока постоянно записываются в течение указанного времени и с высокой детализацией отображаются на экране. Форма кривой энергии вычисляется на основе зарегистрированных данных. Кроме того, значения среднеквадратичного значения напряжения, тока, мощности и частоты за полупериод могут быть сохранены и использованы для анализа. Эта функция особенно полезна при испытаниях резервных генерирующих систем и ИБП, где надежное включение имеет критическое значение.

  • Калькулятор энергетических потерь: измерение классической активной и реактивной мощности, расчет дисбаланса и мощности гармоник для определения стоимости потерь тепла.

  • Устранение неисправностей в режиме реального времени: прибор позволяет анализировать ход изменения параметров при помощи курсоров и средств увеличения/уменьшения.

  • Самый высокий уровень безопасности в отрасли: соответствует категории измерений 600 В CAT IV / 1000 В CAT III для использования на технологическом входе.

  • Измерение на всех трех фазах и нейтрали: в комплект входит четыре токоизмерительных датчика с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места.

  • Автоматический анализ тенденций: результат каждого измерения всегда автоматически записывается без какой-либо предварительной настройки.

  • Системный монитор: значения 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160 (ГОСТ Р 54149-2010) отображаются на экране.

  • Функция регистрации: благодаря наличию памяти позволяет настроить для любых условий измерения регистрацию значений до 600 параметров с задаваемыми пользователем интервалами.

  • Просмотр графиков и генерация отчетов: при помощи поставляемого в комплекте программного обеспечения для анализа.

  • Беспроводная загрузка данных: выгрузка данных на ПК по беспроводному каналу связи и отображение экранов при помощи приложения Fluke Connect®.

  • Система Unified Power Measurement: ранее только эксперты могли подсчитать, сколько энергии расходовалось нерационально из-за проблем качества; имелись средства расчета убытков, но требуемый процесс измерения выходил за рамки деятельности рядовых электриков. При помощи новой запатентованной функции измерения унифицированной мощности в измерителе 430 серии II вы можете определить этим переносным инструментом, сколько электроэнергии расходуется нерационально, и точно вычислить дополнительные расходы за электроэнергию. Запатентованная компанией Fluke система измерения унифицированной мощности обеспечивает наиболее полное представление доступной мощности в результате следующих действий:
    • измерения параметров по стандартам Classical Power (Steinmetz 1897) и IEEE 1459-2000
    • детальный анализ потерь
    • анализ дисбаланса
  • Расчеты UPM (унифицированной мощности) используются для расчета потерь энергии в денежном выражении, вызываемых ухудшением качества электроэнергии. Вычисления этих значений и других специфических параметров производятся калькулятором потерь энергии, который окончательно определяет, сколько теряется денег из-за потерь энергии в аппаратуре.

  • AutoTrend — быстрый просмотр зависимостей изменения параметров во времени. Уникальная функция AutoTrend дает возможность быстро получить доступ к информации об изменениях параметров во времени. Все отображаемые показания автоматически и непрерывно записываются, при этом нет необходимости задавать пороговые уровни или вручную запускать измерение. Для всех трех фаз и нейтрали можно быстро просмотреть временные зависимости напряжения, тока, частоты мощности, гармоник или фликера.

  • Мониторинг системы — быстрая проверка рабочих характеристик системы на соответствие стандарту EN50160. Одним нажатием кнопки уникальная функция мониторинга системы даст обзор функционирования системы энергоснабжения и проверит соответствие мощности на входе ограничениям, которые накладываются стандартом EN50160 или вашими собственными требованиями. Весь обзор выводится на один экран, на котором полосы, кодированные цветом, четко указывают, какие параметры вышли за пределы заданных ограничений.

  • Обзорный экран системы мониторинга дает возможность мгновенно заметить выход за допустимые границы значений напряжения, гармоник, фликера, частоты и количества провалов и выбросов. Предоставляется подробный перечень всех событий выхода параметров за указанные границы.

  • Функция записи журнала позволяет настраивать выбранные опции измерения и обеспечивает мгновенный анализ выбранных параметров.

  • Измерение и запись значений мощности (Вт), активной мощности, реактивной мощности, коэффициента мощности и потребления энергии.

  • Отслеживание гармоник вплоть до 50-й, а также измерение и регистрация суммарного коэффициента искажений (THD) в соответствии с требованиями стандарта МЭК61000-4-7.

Применение Fluke 435-II

  • Сбор данных при помощи технологии PowerWave — быстрые замеры среднеквадратичных значений для быстрого просмотра каждой формы сигнала, в результате чего можно определять, как взаимодействуют значения напряжения, тока и частоты
  • КПД инвертора — эффективность инвертора мощности
  • Монетизация электроэнергии — вычисление потерь энергии из-за ее низкого качества в денежном выражении
  • Оценка электроэнергии — вычисление улучшений до и после установки в потреблении энергии для регулировки энергосберегающих устройств
  • Устранение основных неисправностей — быстрая диагностика на экране для восстановления работы сети
  • Профилактика — обнаружение и предотвращение проблем с качеством электроэнергии до того, как они приведут к простою
  • Долгосрочный анализ — выявление сложных для обнаружения и нерегулярных проблем
  • Исследование нагрузок — проверка возможностей электрической системы перед добавлением нагрузок
