Передвижная трансформаторная электротехническая лаборатория «Аврора-T»

Артикул: Sb-avrora-t

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Назначение

Передвижная лаборатория диагностики высоковольтных трансформаторов предназначена для проведения комплекса работ по испытаниям и диагностике силовых трансформаторов согласно регламентирующего перечня испытаний силовых трансформаторов РД 34.45 -51.300 «Объем и нормы испытаний электрооборудования» при вводе их в работу и в процессе эксплуатации:

  • измерение параметров изоляции оборудования;
  • измерение сопротивления контактов оборудова ния и сопротивления обмоток трансформаторов;
  • измерение потерь холостого хода силовых трансформаторов;
  • измерение сопротивлений короткого замыкания силовых трансформаторов;
  • проверка коэффициента трансформации трансформаторов;
  • проверка группы соединения обмоток трансформаторов;
  • испытание изоляции оборудования повышенным напряжен ием промышленной частоты;
  • испытание изоляции оборудования повышенным выпрямленным напряжением.

Технические характеристики

Виды испытаний и технические характеристики ла боратории


НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ
Высоковольтные испытания повышенным
напряжением
Испытательное напряжение промышленной
частоты, кВ
0...100
Испытательное выпрямленное напряжение, кВ 70
Установившийся ток к.з., А, не менее 1,2
Минимальная емкость нагрузки, нФ 0,01
Макс. емкость нагрузки при U ном., нФ 1,9
Испытательная мощность, кВА:
длительный режим
повторно-кратковременный режим

4,1
7,8
Макс. потребляемая мощность, кВА 4,4
Измерение сопротивления изоляции и
коэффициента абсорбции
Измерительное напряжение, В 100,1000, 2500, 5000
Диапазон измерений 100 кОм…10 ТОм
Точность измерения сопротивления изоляции: +/- 2 % от диапазона измерения
+/- 3 цифры
Таймер 0-90 мин
Измерение тангенса угла потерь изоляции
обмоток и выводов
Испытательное напряжение, кВ 0-12
Испытательный ток (12кВ), мА Макс.87(непрерывно)/макс.167
(кратковременно)
Диапазон измерения
тангенса угла диэлектрических потерь tan δ
емкость, рF
0-100% (макс.разрешение 0,01%)
1pF-1,1/uF (макс.разрешение в нижнем диапазоне 0,01 pF)
Проверка коэффициента трансформации
Коэффициент трансформации 0,52 - 110
Измерение омического сопротивления
обмоток
Испытательное напряжение DC, В 50
Испытательный ток, А 50
Диапазон измерения сопротивления, Ом 100 мкОм – 10 Ом
Погрешность, % +/- 0,02
Измерение потерь трансформатора (параметры холостого хода и короткого замыкания)
Диапазон измеряемого напряжения, UАС, В 0,001 - 640
Диапазон измеряемого тока, А 0,0001 - 50
Диапазон измеряемой мощности 0,32 мВт – 32 кВт
Частота, Гц 40-400
Сбор данных и обработка результатов измерений
Базовая операционная система WIN98 и выше
Базовая СУБД Excel 97
Интерфейс RS 232

Базовый автомобиль

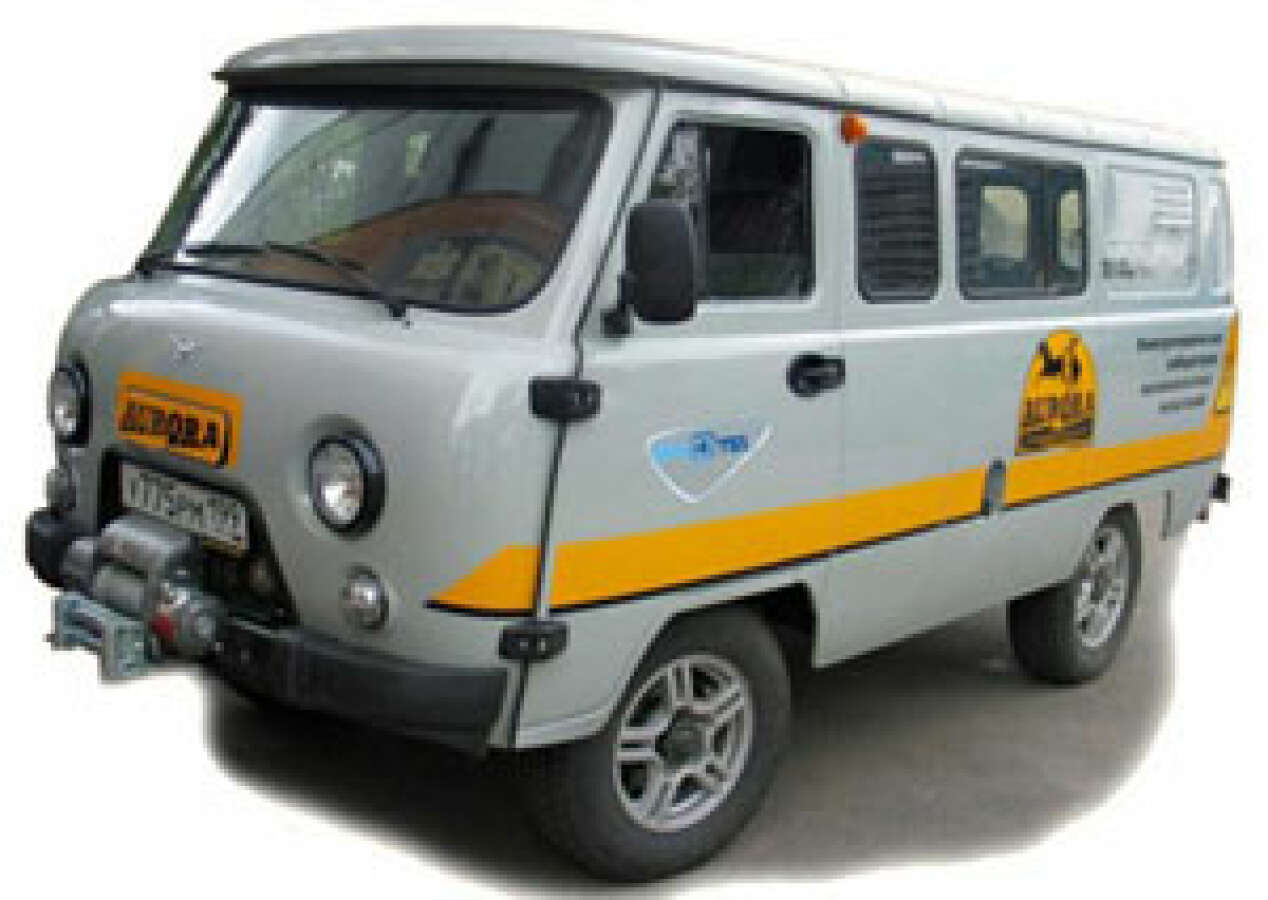

Базовый автомобиль - УАЗ–390994, грузопассажирский фургон. Перегородка с раздвижным окном разделяет фургон на три отсека: высоковольтный, оператора и передний – кабину водителя. В нижней части обеих задних дверей прорезан лючок размером 200х100 мм для ввода кабеля.

Лючок фиксируются в закрытом положении. Внутренние стенки рабочего отсека утеплены пенопластом и отделаны пластиковыми панелями. Пол отсека застелен фанерой и покрыт автомобильным линолеумом «Автолин». Смонтирован натяжной тканевый потолок и установлены плафоны освещения салона.

Состав лаборатории

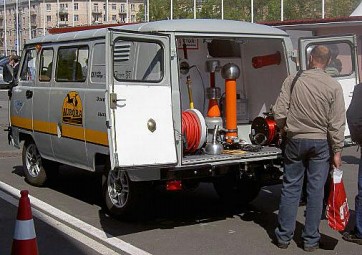

Конструктивно лаборатория состоит из двух 19 -дюймовых приборных стоек и системы подключения к объекту диагностики (модуль кабельных барабанов), в которых расположено измерительное и диагностическое оборудование.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Программное обеспечение (ПО), обслуживающее универсальный модуль управления, регистрирует результаты измерений. Через интерфейс обмена данными в автоматическом режиме, по окончании каждого замера результаты измерений переносятся в таблицы и представляются в наглядной форме. ПО позволяет рассчитать отклонения между измеренными величинами, сравнить результаты измерений с паспортными данными и данными ранее проведенных испытаний. Рассчитанные величины отклонений, вышедшие за предел ы норм установленных в настройках программного обеспечения, для удобства операторов выделяются красными рамками.

Такое техническое решение на основе программно -аппаратного комплекса измерений с единым управлением всей системой измерений позволяет решать ранее невозможные в комплексе задачи при проведении испытаний и диагностики силовых трансформаторов:

  • Достоверность
  • Высокая точность
  • Воспроизводимость
  • Наращиваемость
  • Мобильность
  • Время проведения
  • Подготовка отчетов

Т.О. Данная высоковольтная лаборатория позволяет оперативно получать высоко достоверные результаты комплексного обследования силовых трансформаторов, что особенно важно для обеспечения их безаварийной работы, а также своевременной замены или ремонта.

Система энергообеспечения

Отопление лаборатории осуществляется от штатного отопителя для а/м «УАЗ», входящего в состав машины. Для обогрева на стоянк е используется тепловентилятор 220В мощностью 1 кВт.
Освещение кабины и рабочего отсека осуществляется от бортсети автомобиля. Установлены светильники дополнительного освещения (220В) – 2 шт.
Для подключения потребителей используется блок розеток 2 20В (3 шт.), расположенный на сетевой панели.
Подвод проводов к блокам розеток выполнен скрытым , что исключает механическое повреждение проводов.

Безопасность

  • 5 ступеней защиты от поражения электрическим током:
  • F-U (контроль напряжения на корпусе)
  • F-Ω (контроль сопротивления заземления)
  • концевые выключатели задних дверей
  • световая, звуковая сигнализация и рубильник видимого разрыва
  • аварийный выключатель
