Ezidig Экскаваторная система для предотвращения повреждения подземных кабелей и труб

Артикул: CD-EZIDIG

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

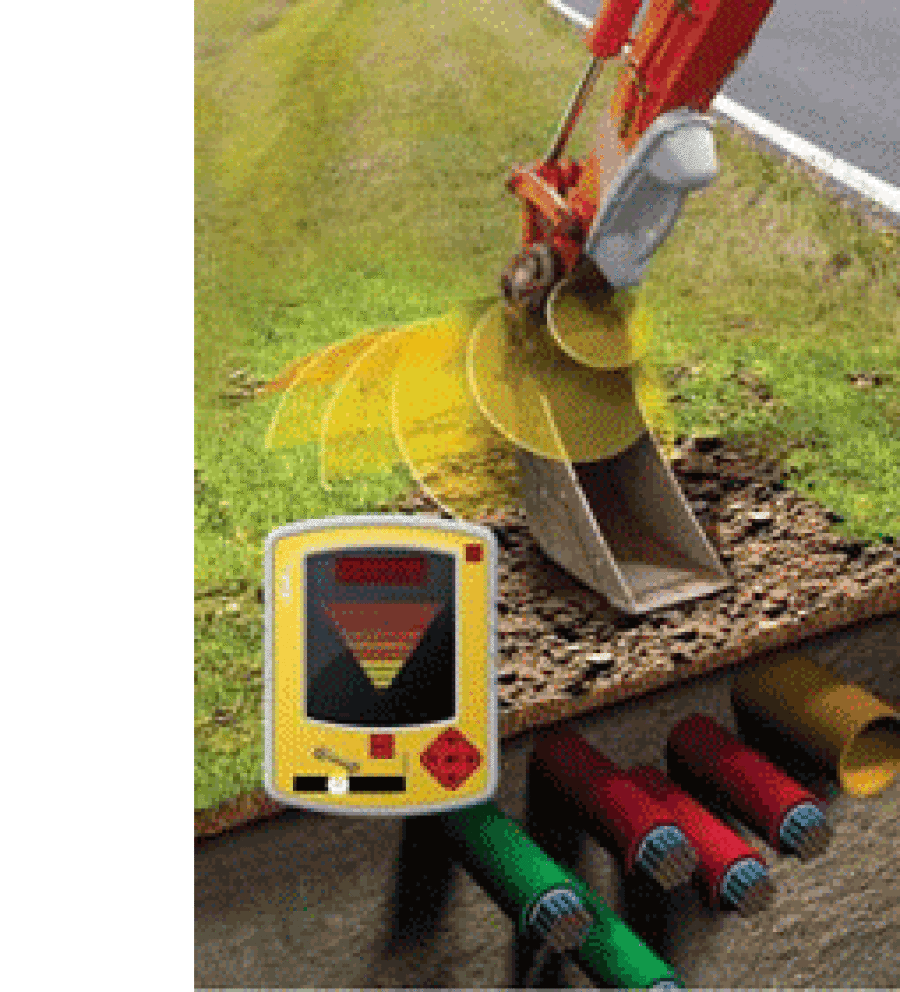

Ezidig – система, которая устанавливается на стрелу строительной техники и сигнализирует оператору о степени приближения к подземной коммуникации в режиме реального времени.


Ezidig состоит из:

Сенсорный модуль – монтируется на стреле, непосредственно перед ковшом. Данный модуль улавливает электромагнитные сигналы от залегающих в грунте коммуникаций, а именно

  • кабели питания 50 Гц – 1, 5 к Гц,
  • сигнальные кабели 15 кГц – 30 кГц,
  • коммуникации, в которые произведена подача сигнала 32, 758 кГц
Модуль управления – устанавливается в кабине оператора. Масштабный индикатор модуля управления сигнализирует о степени приближения ковша машины к подземной коммуникации. Индикатор снабжен системой управления, что позволяет быстро и точно настроить прибор под ту или иную задачу.
Модуль питания – устанавливается в подходящем месте и обеспечивает питание EziDig от источника питания в 12 или 24 В. Состоит из блока питания и комплекта необходимых кабелей

Система проста в управлении и настройке. Безопасна и удобна в использование.

Применение подобной системы позволяет избежать повреждения коммуникаций, строительной техники и ее оператора.

При учете степени сложности работы в городских условиях затраты на систмема окупаются в коротки сроки.


Пример работы системы на объекте.

В стандартной комплектации система реагирует на кабели питания , ркботающие на чатостотах 50 -60 Гц, и на кабели связи , работающие на чатотах 15 – 30 кГц.

Для локализации труб и других металлических объектов ( в том числе обесточенных кабелей ) к коммуникации необходимо подключить специальное устройство - генератор, который будет подавать в нее сигнал на частоте 32,758 к ГЦ.

Предварительную локализацию коммуникаций и разметку направлений подземных трасс можно сделать при помощи трассоискателя или георадара.


Технические характеристики:


Габариты сенсорного модуля

570 x 170 x 180 мм

Вес сенсорного модуля

5,7 кг

Крепление сенсорного датчика

На двойном магните с удержанием до 160 кг

Параметры машины

Рекомендуется использование с 10 тонной машиной, с высотой ковша не более 1 м, с установкой на расстояни 0,5 м от него

Зона покрытия

по азимуту 360 градусов , на глубину до 2 м от точки установки

Индикация коммуникаций

Силовой кабель, радоичастотный кабель, комуникация в которую подан сигнал генератором

Температура работы

-20 … + 50 °C

Питание

12 или 24 В, максимум 1 Ам


Благодаря основным физическим свойствам и принципам работы системы возможна работа с обесточенными коммуникациями за счет эффекта «наведения сигнала»

Наведение сигнала ЛЭП

Наведение сигнала ВЧ

Для упрощения работы при локализации подземных металлических объектов целесообразно использовать систему E100.

Система состоит из генератора и барабана с сигнальным кабелем. Сигнал от генератора, подключенного к кабельному барабану, поступает в кабель, который в свою очередь погружается в землю на участке работы. Через кабель в земле распространяется сигнал генератора, на который реагируют трассоискатели и система EziDig.

Данная система применима для локализации любых токопроводящих коммуникаций
