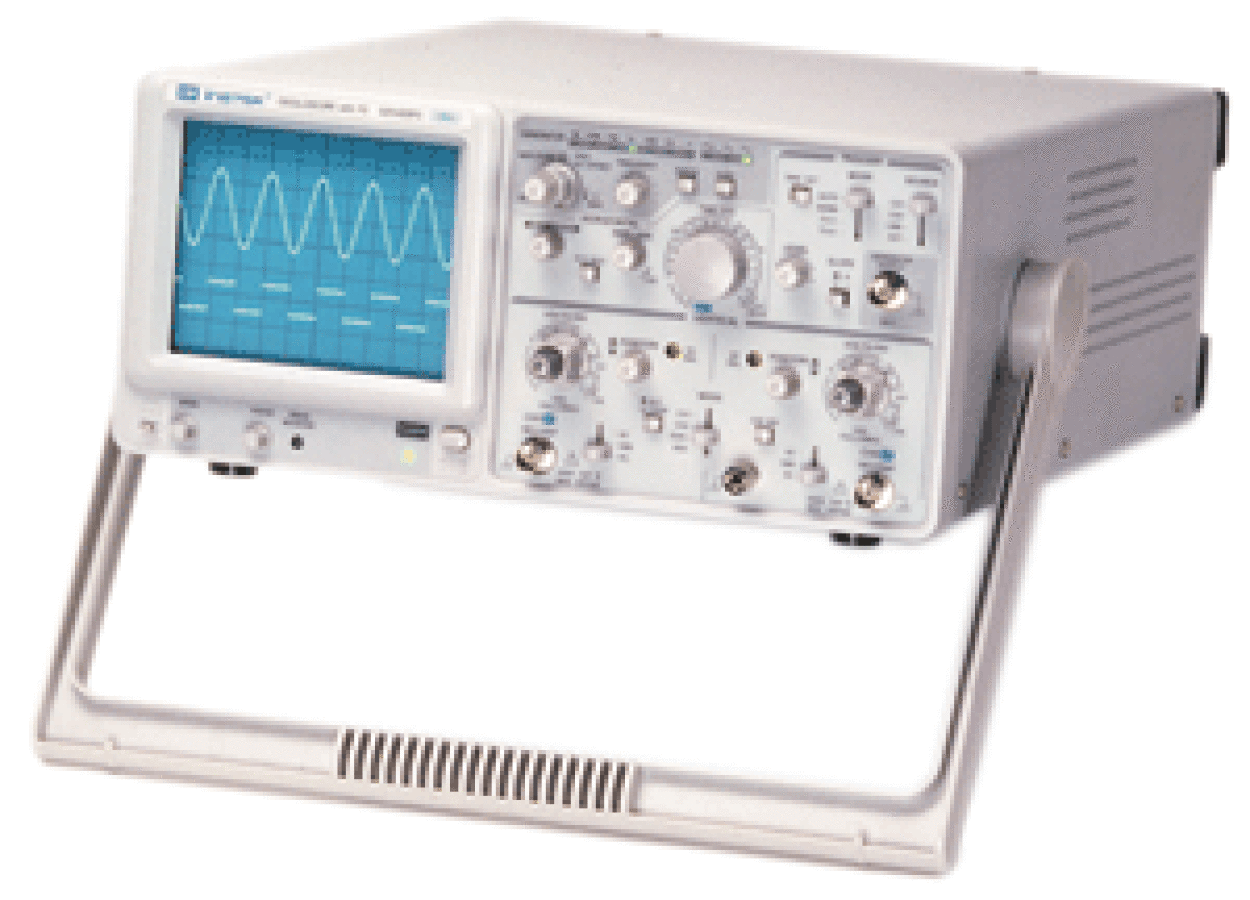

GW Instek GOS-620 - осциллограф аналоговый, два канала, 20 МГц

Артикул: GW-GOS620

Цена: 42 866.01 руб.

Запросить срок поставки Скидки
x
Сумма заказа
Цена
от 0 руб.
42 866.01 руб.
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Осциллограф аналоговый GW Instek GOS-620 обладает следующими особенностями:

  • два канала;
  • полоса пропускания 0...20 МГц;
  • высокая чувствительность (1 мВ/дел.);
  • ТВ синхронизация;
  • модуляция яркости луча (Z-вход);
  • дополнительный выход канала 1;
  • высокая надежность.

Благодаря отличному соотношению цена-качество, простоте использования и высокой надежности осциллограф найдет применение как на рабочем столе радиолюбителя, так и на производстве.

Комплект поставки

  • Осциллограф аналоговый GW Instek GOS-620 - 1 шт.
  • Шнур питания - 1 шт.
  • Делитель х1 / х10 - 2 шт.

Аналоги:

HAMEG (Rohde&Schwarz) HMO 722 [HMO 724] – 2-х [4-х] канальный цифровой осциллограф (70 МГц)

Технические характеристики GW Instek GOS-620

Характеристики Параметры Значения
Канал вертикального отклонения Полоса пропускания 0…20 МГц (-3 дБ) (0…7 МГц при усилении х5)
Коэффициент отклонения (Коткл) 5 мВ/дел…5 В/дел (шаг 1-2-5), усиление x5
Погрешность установки Коткл ±3% (±5% при усилении х5)
Регулировка Коткл плавное перекрытие в 2,5 раза
Время нарастания ≤ 17,5 нс (≤ 50 нс при усилении x5)
Входной импеданс 1 МОм / 25 пФ
Максимальное входное напряжение 300 В (DC+AСпик, до 1 кГц)
Режимы работы канал 1, канал 2, канал 2 инвертированный, каналы 1+2,
каналы 1 и 2 прерывисто или поочередно
Выход канала 1 ≥ 20 мВ/дел на 50 Ом
Канал горизонтального отклонения Коэфициент развертки (Кразв) 0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка x10
Погрешность установки Кразв ±3% (±5% при растяжке х10)
Регулировка Кразв плавное перекрытие в 2,5 раза
Синхронизация Источники синхронизации автовыбор, канал 1, канал 2, сеть, внешний
Режимы запуска развертки автоколебательный, ждущий, ТВ (кадр, строка)
Уровень внеш синхронизации до 300 В (DC+ACпик, до 1 кГц)
Вход внешней синхронизации 1 МОм / 30 пФ
X-Y вход Полоса пропускания 0…500 кГц (-3 дБ)
Коэффициент отклонения 5 мВ/дел…5 В/дел (±4%)
Разность фаз X-Y ≤ 3° в диапазоне 0…50 кГц
Z вход Частотный диапазон 0…2 МГц
Чувствительность ≥ 5 В (максимум до 30 В DC+ACпик, до 1 кГц)
Входное сопротивление 47 кОм
ЭЛТ Размер экрана 8 x 10 делений (1 деление = 10 мм)
Напряжение ускорения 2 кВ
Общие характеристики Напряжение питания 115 В / 230 В ± 15%, 50 / 60 Гц
Потребляемая мощность 40 ВА
Габаритные размеры 310 × 150 × 455 мм
Масса 8 кг
Комплект поставки шнур питания (1), делитель х1 / х10 (2)
