Эрстед ТДИ-05М-3 - комплект трассодефектоискателя

Артикул: 3-20-7002

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Трассодефектоискатель Эрстед ТДИ-05М-3 – это универсальный прибор, сочетающий в себе преимущества индукционного и контактного метода поиска неисправностей. Позволяет не только локализовать трассу, но и точно определить место повреждения изоляции.

В комплекте с источником зондирующих импульсов позволяет проводить следующие работы:

  • поиск места прохождения трассы (кабели управления, телефонный и силовой кабели, линии городской трансляционной сети, водопровод, газопровод или любой другой металлический продуктопровод)
  • определение глубины прокладки трассы
  • точное определение места повреждения кабеля (обрыв, короткое замыкание, повреждение изоляции).

Трассодефектоискатель ТДИ-05М-3 заменяет приборы: ТИ-03М, ТИ-05, ТИ-05-2, ТИ-05-3, ТДИ-02М, ТДИ-05М, ТДИ-05М-2.

Трассодефектоискатель ТДИ-05М-3 предназначен для проведения следующих видов работ на подземных коммуникациях:

  • определение места прохождения и направления подземных коммуникаций (трассировка)
  • определение глубины прокладки подземных коммуникаций
  • определение места повреждения подземных коммуникаций (обрыв, короткое замыкание, повреждение изоляции)
  • контактная идентификация «своего» кабеля в параллельных пучках.

Особенности трассодефектоискателя Эрстед ТДИ-05М-3

  • Наведение оператора на трассу осуществляется при помощи наушников и по стрелочному индикатору уровня
  • Высокая помехозащищенность и чувствительность приемного тракта

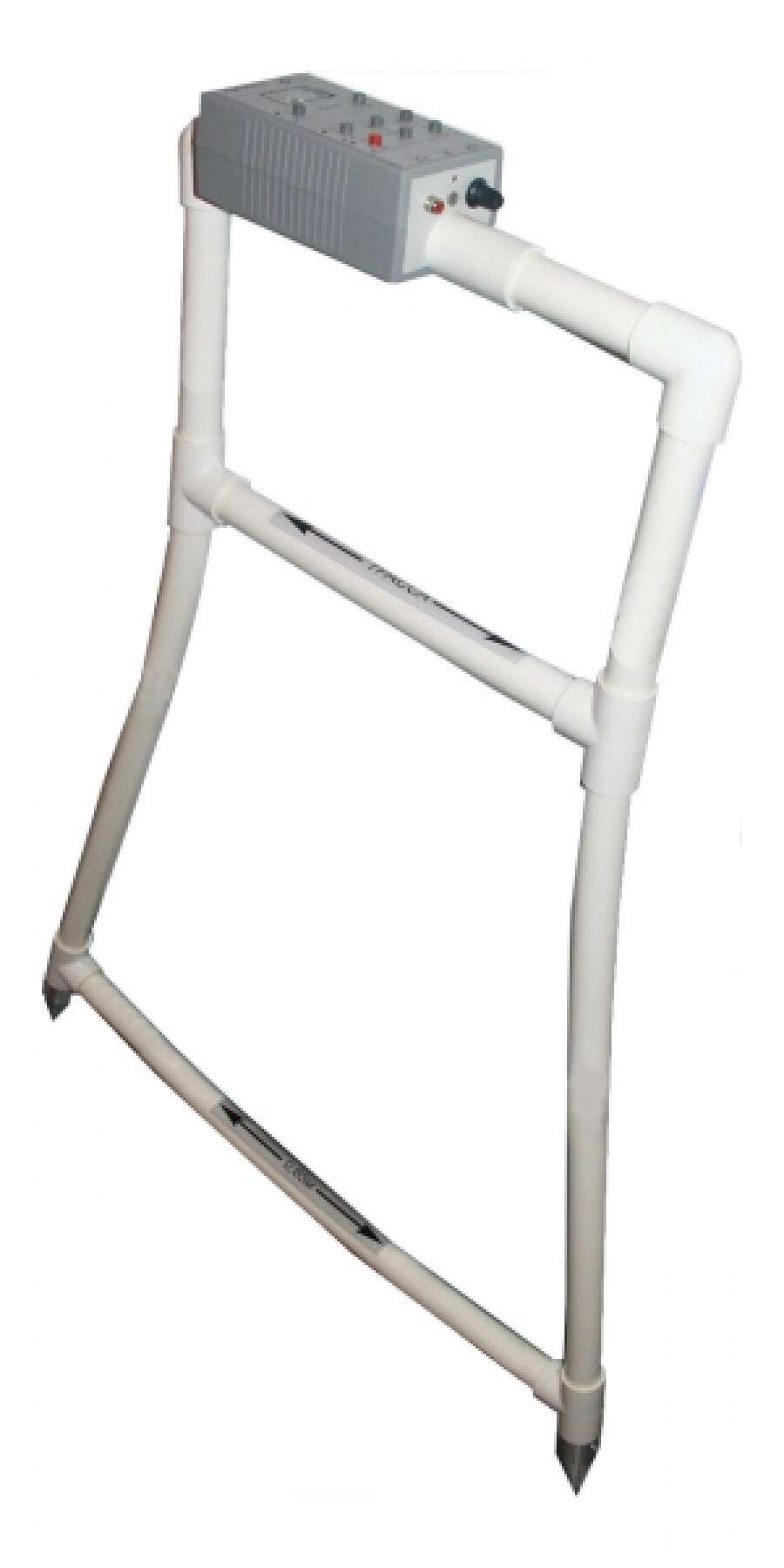

  • Приемник и щупы для локации повреждений изоляции объединены в одном корпусе (в виде А-образной рамы)
  • Наличие режима пассивного поиска энергетических кабелей, находящихся под напряжением и проложенных в грунте или в виде скрытой проводки в стенах зданий

Комплект поставки

  • Приемник ТДИ-05М-3 (измерительный блок со встроенной поисковой антенной и контактными штырями) – 1 шт.
  • Генератор ИЗИ-6М – 1 шт.
  • Наушники – 1 шт.
  • Блок питания (зарядное устройство) – 1 шт.
  • Руководство по эксплуатации – 1 шт.
  • Чехол для измерительного блока – 1 шт.

Технические характеристики приемника Эрстед ТДИ-05М-3

Методы поиска
  • индукционный
  • контактный

Рабочие частоты (индукционный метод)

  • 50 Гц
  • 893 Гц
  • 2430 Гц
  • 8930 Гц
Рабочие частоты (контактный метод)
  • 50 Гц
  • 893 Гц
  • 2430 Гц
  • 8930 Гц
Активная фильтрация аналоговая
Вывод информации
  • измерительная головка
  • головные телефоны
Время непрерывной работы от аккумуляторной батареи 40 часов
Диапазон рабочих температур -15°С …+40°С
Вес 1,8 кг
Габариты 960 х 650 х 75 мм

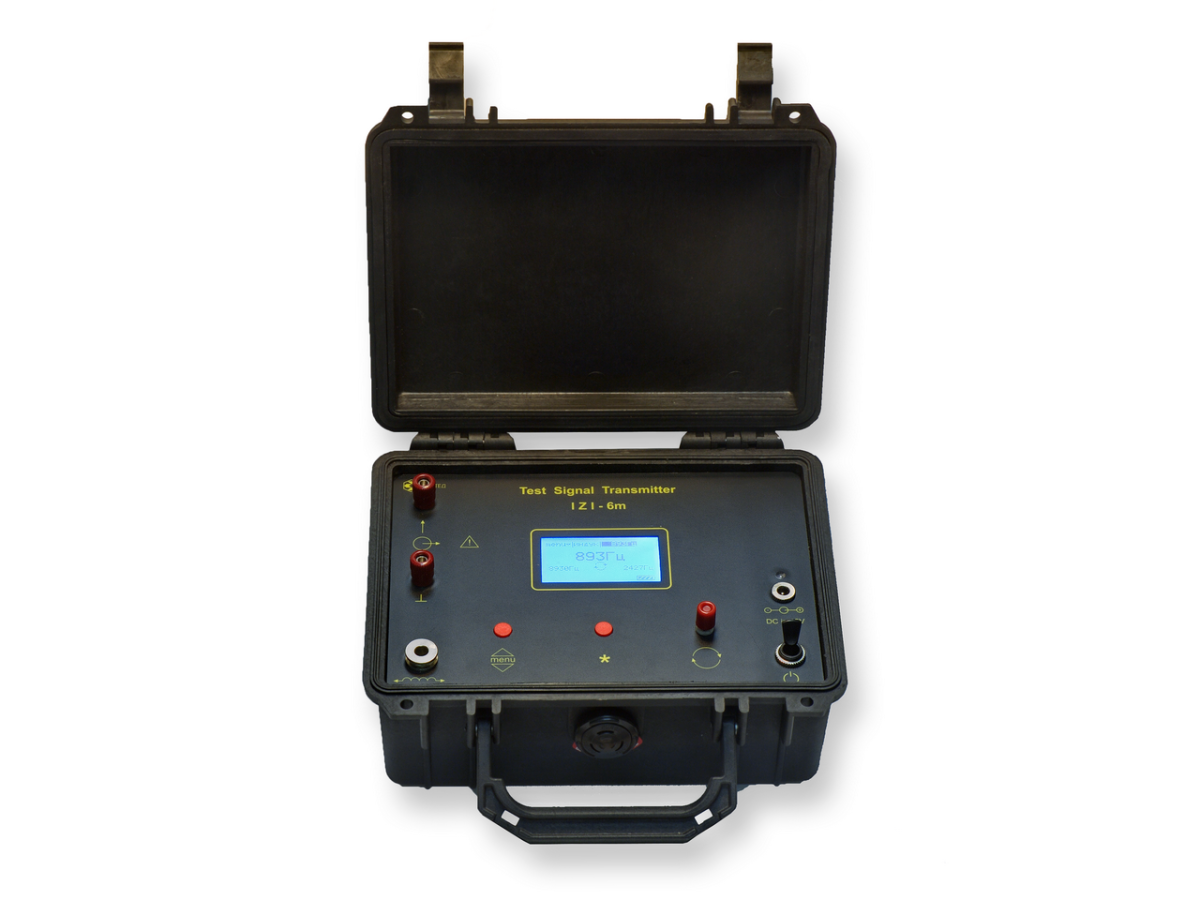

Технические характеристики генератора Эрстед ИЗИ-6М

Заводские частоты (для работы с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА)
  • 7 Гц
  • 893 Гц
  • 2,43 кГц
  • 8,93 кГц
Пользовательские частоты
300 – 40000 Гц
Точность установки пользовательских частот  не более ±0,5% от устанавливаемого значения частоты
Шаг установки пользовательских частот  1 Гц
Временной интервал следования зондирующих импульсов в режиме ИГ
  • пачка – 0,375 с
  • пауза – 0,125 с
Выходная мощность 1…6 Вт в зависимости от нагрузки в диапазоне 1,5 Ом … 1 кОм
Измерение напряжения 0 ... 400 В (постоянное, переменное)
Согласование с нагрузкой автоматическое
Возможность неконтактного подключения к трассе через выносной герметичный резонансный индуктор
Дисплей монохромный ЖК-дисплей 128*64 точки с подсветкой
Время непрерывной работы

не менее 10 часов, в зависимости от нагрузки при температуре 10°С... +30°С

Питание
  • встроенный аккумулятор 12 В
  • внешний источник 12 В
  • сеть 220 В, 50 Гц через адаптер
Диапазон рабочих температур -20°С …+50°С при влажности до 95%, без конденсата
Вес с аккумулятором 4,5 кг
Габариты прибора 235 х 190 х 115 мм

Применение трассодефектоискателя Эрстед ТДИ-05М-3

Трассодефектоискатель ТДИ-05М-3 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий и трубопроводов:

  • медножильные кабели связи (ТПП, МКС и т.п.)
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.)
  • силовые кабели (АСБ, ВВГ и т.п.)
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
  • оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.)
  • водопровод, газопровод, нефтепровод.

Трассодефектоискатель может применяться в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.
