Эрстед ТИ-05-3 - комплект трассоискателя

Артикул: 3-20-7001

Товар не поставляется

Запросить аналоги Вопрос менеджеру

Гарантия: 12 мес.

Дополнительные услуги:

Подбор оборудования
Подбор аналогов
Быстрая техподдержка

Трассоискатель Эрстед ТИ-05-3 – это прибор для определения направления и месторасположение кабельных линий, металлических трубопроводов.

Использование трассоискателя ТИ-05-3 позволяет заменить приборы: ТИ-05, ТИ-03М, ТИ-05-2.

Трассоискатель ТИ-05-3 служит для проведения следующих видов работ на кабельных линиях и металлических трубопроводах:

месторасположение трассы
направление трассы
глубину прокладки трассы
места повреждения трассы (обрывы, короткие замыкания)

Особенности трассоискателя Эрстед ТИ-05-3

Наведение оператора на трассу осуществляется при помощи акустических сигналов, поступающих с выхода приемника на наушники
Высокая помехозащищенность и чувствительность приемного тракта
Наличие режима пассивного поиска энергетических кабелей, находящихся под напряжением и проложенных в грунте или в виде скрытой проводки в стенах зданий
Малые габариты и вес (приемник можно положить в карман)

Комплект поставки

Приемник ТИ-05-3 – 1 шт.
Генератор ИЗИ-6М – 1 шт.
Наушники – 1 шт.
Блок питания (зарядное устройство) – 1 шт.
Руководство по эксплуатации – 1 шт.
Cумка для переноски прибора – 1 шт.

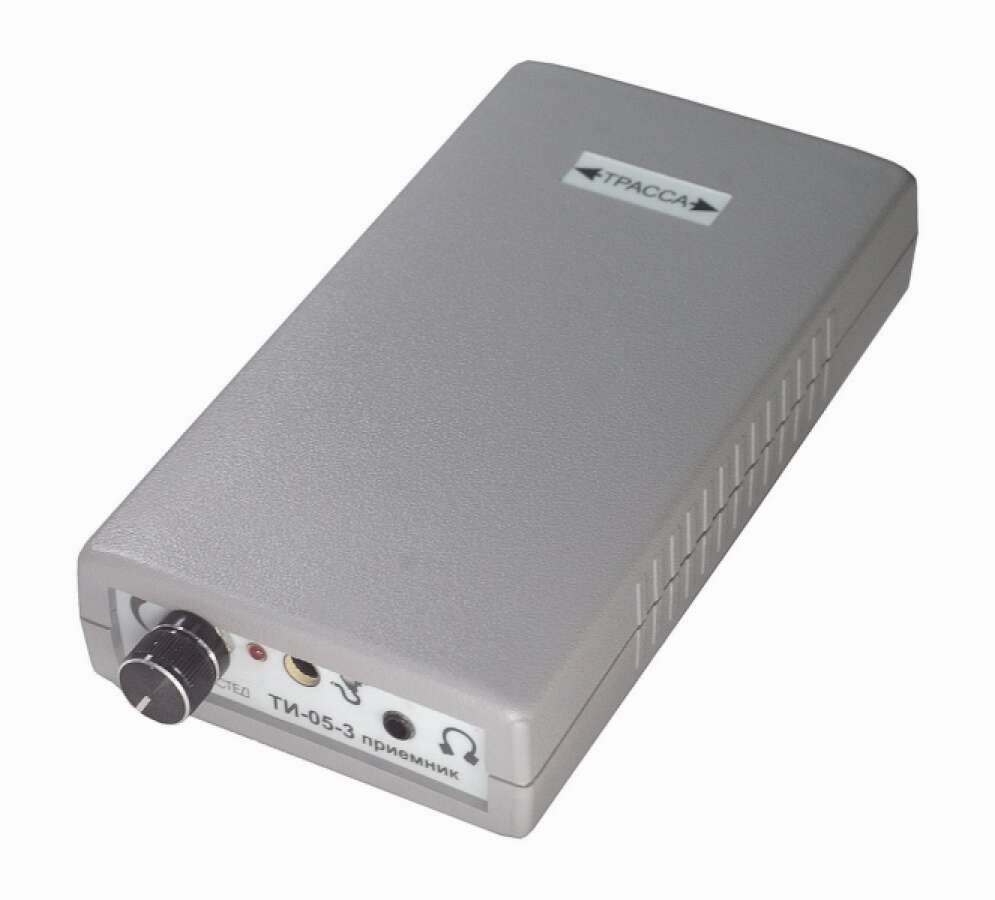

Технические характеристики приемника Эрстед ТИ-05-3

Рабочие частоты (активные)	893 Гц 2430 Гц 8930 Гц
Рабочая частота (пассивная)	50 Гц
Локализация повреждений изоляции	нет
Время непрерывной работы от аккумуляторной батареи	40 часов
Питание	встроенный NiMH аккумулятор (9 В)
Контроль разряда аккумулятора	светодиодная индикация
Диапазон рабочих температур	-15°С …+40°С
Вес	0,4 кг

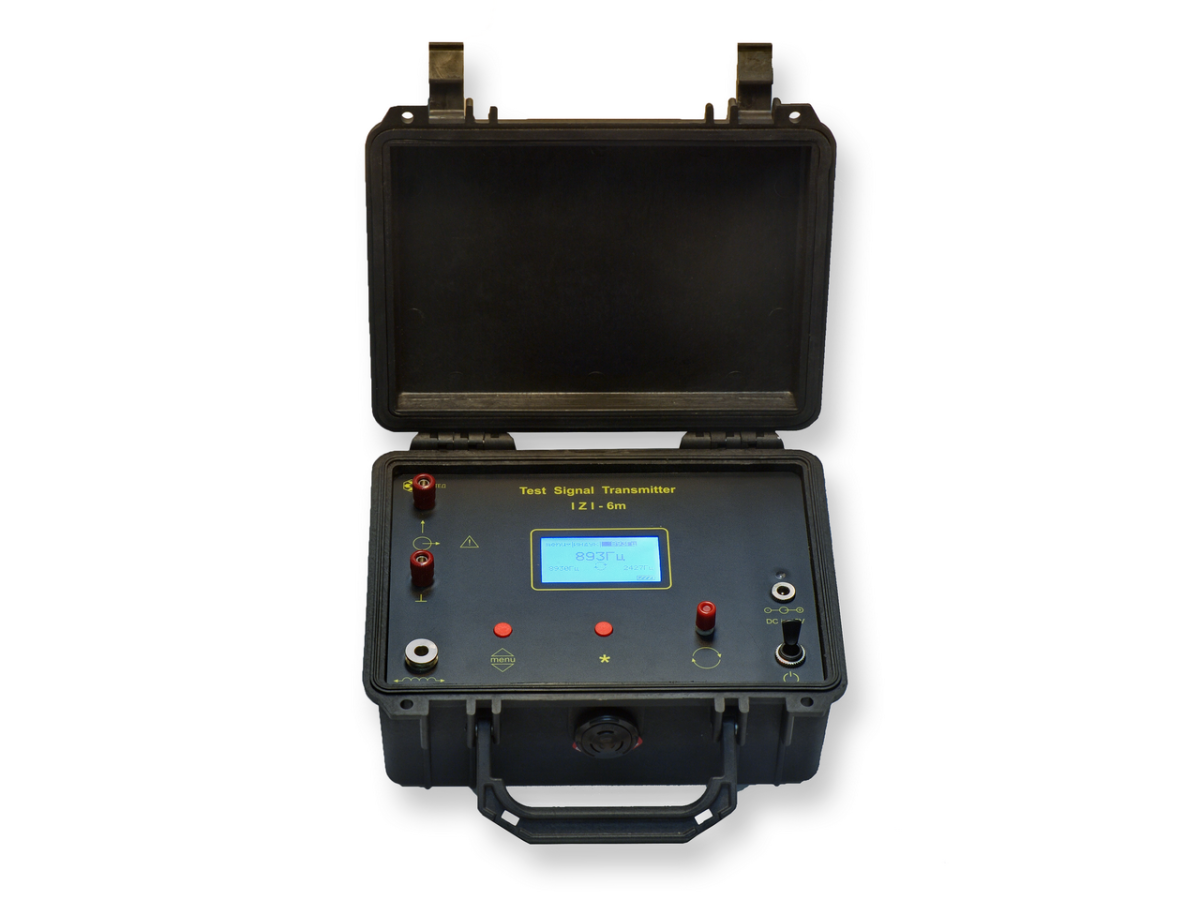

Технические характеристики генератора Эрстед ИЗИ-6М

Заводские частоты (для работы с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА)	7 Гц 893 Гц 2,43 кГц 8,93 кГц
Пользовательские частоты	300 – 40000 Гц
Точность установки пользовательских частот	не более ±0,5% от устанавливаемого значения частоты
Шаг установки пользовательских частот	1 Гц
Временной интервал следования зондирующих импульсов в режиме ИГ	пачка – 0,375 с пауза – 0,125 с
Выходная мощность	1…6 Вт в зависимости от нагрузки в диапазоне 1,5 Ом … 1 кОм
Измерение напряжения	0 ... 400 В (постоянное, переменное)
Согласование с нагрузкой	автоматическое
Возможность неконтактного подключения к трассе	через выносной герметичный резонансный индуктор
Дисплей	монохромный ЖК-дисплей 128*64 точки с подсветкой
Время непрерывной работы	не менее 10 часов, в зависимости от нагрузки при температуре 10°С... +30°С
Питание	встроенный аккумулятор 12 В внешний источник 12 В сеть 220 В, 50 Гц через адаптер
Диапазон рабочих температур	-20°С …+50°С при влажности до 95%, без конденсата
Вес с аккумулятором	4,5 кг
Габариты прибора	235 х 190 х 115 мм

Применение трассоискателя ТИ-05-3

Трассоискатель ТИ-05-3 используется в качестве контролирующего прибора в ходе прокладки и эксплуатации трубопроводов/кабельных линий следующих типов:

кабели связи (медножильные МКС, ТПП и др.);
силовые кабели (ВВГ, АСБ и др.);
кабели управления и сигнализации (СБПЗАВпШп и др.);
радиочастотные и телевизионные кабельные линии; бронированные оптические кабели (СПС, ДПС, САС и др.);
нефтепровод, газопровод, водопровод.

Трассоискатель может применяться в строительных организациях в целях предотвращения повреждения коммуникаций во время земляных работ.
