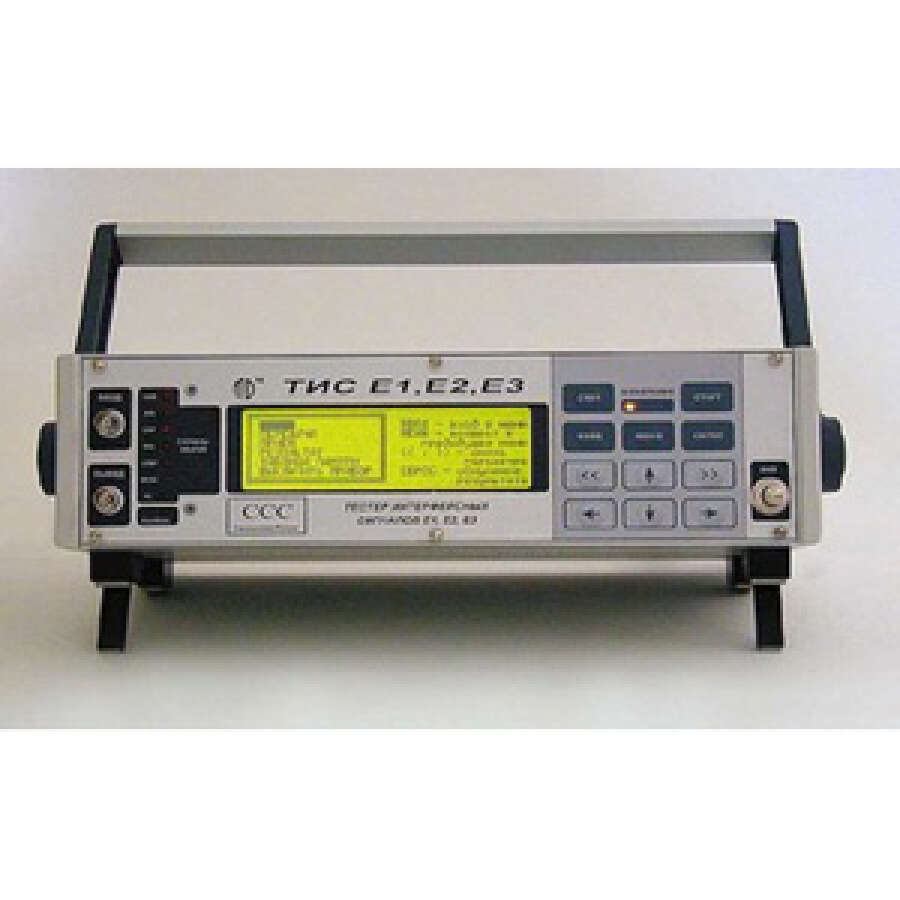

ТИС-Е1,Е2,Е3 - тестер интерфейсных сигналов Е1, Е2, Е3 (с поверкой)

Технические характеристики ТИС-Е1,Е2,Е3

• Прибор ТИС-Е1,Е2,Е3 формирует испытательные сигналы со всеми цикловыми Е1, оговоренными рекомендацией МСЭ-Т G.704, со структурами циклов Е2 (по рекомендациям МСЭТ G.751 и G.753) и Е3 (по рекомендациям МСЭТ G.751 и G.753), а также неструктуированных испытательных сигналов со скоростями передачи 2048, 8448 и 34364 кбит/с на основе следующих видов испытательных последовательностей:
  • псевдослучайной рекуррентной последовательности вида 2nx1 (где n=6, 7, 9, 10, 11, 15, 20, 23)
  • свободно-программируемой последовательности 16-ти битных слов
  • последовательность из всех "1"
• а также их инверсии.
• В испытательных сигналах Е1 с цикловой структурой обеспечиваются следующие возможности:
  • заполнение произвольного числа канальных интервалов любой из вырабатываемых сигнальных последовательностей
  • заполнение любого из канальных интервалов гармоническими сигналами (синус) с частотой от 100 до 3400 Гц и амплитудой от минус 55 до 3 дБм
  • установку и просмотр битов А,В,С,Д, в канальном интервале КН16

Испытательный сигнал формируется в кодах AMI и HDB3. При этом обеспечивается ввод в испытательный сигнал следующих видов ошибок:

• вид сигнала:
  • трехуровневый с параметрами импульсов на измерительной нагрузке (75,0+0,8) Ом для несимметричных коаксиальных стыков Е1,Е2,Е3 в соответствии с шаблонами Рекомендаций МСЭ-Т G.704, а на нагрузке (120,0+1,2) Ома для симметричного стыка Е1 соответственно шаблону ГОСТ 26886
• тактовые частоты:
  • для стыка Е1 - 2048 (1+10-6) кГц с диапазоном перестройки +100 Гц
  • для стыка Е2 - 8448 (1+10-6) кГц с диапазоном перестройки +250 Гц
  • для стыка Е3 - 34 368 (1+10-6) кГц с диапазоном перестройки +700 Гц
• уровень собственных фазовых дрожаний - не более 0,05 ТИ
• При формировании испытательного сигнала Е1 2048 кбит/с обеспечивается возможность ввода в него фазовых дрожаний (джиттера) с амплитудами не менее:
  • 10 ТИ в интервале частот дрожаний Fд от 0,01 до 0,9 кГц
  • 9/Fд ТИ в интервале частот дрожаний Fд от 0,9 до 18 кГц
  • 0,5 ТИ в интервале частот дрожаний Fд от 18 до 100 кГц с погрешностью установки не более +(0,05А+0,02) ТИ на частоте 1 кГц и + (0,08А+0,02) ТИ на других частотах в диапазоне от 0,02 до 100 кГц. Здесь А - устанавливаемое значение амплитуды дрожаний в тактовых интервалах (ТИ)
• Работа в режиме внешней синхронизации (ВНЕШН) обеспечивается путем подачи запускающего сигнала в виде гармонического колебания или регулярной последовательности прямоугольных импульсов с амплитудой от 0,5 до 1,5 В на нагрузке (75+5 Ом) со следующими частотами:
  • 2048 (1+50x10-6) кГц при формировании потока Е1
  • 8448 (1+30x10-6) кГц при формировании потока Е2
  • 34368 (1+20x10-6) кГц при формировании потока Е3
• В приборе предусмотрена возможность имитации следующих типов аварийных сигналов:
  • сигнала индикации аварийного состояния СИАС (AIS)
  • потери цикловой синхронизации на дальнем конце (FAS RAI): для Е1 установ третьего символа КИ0 - нечетных циклов в
  • выход из сверхциклового синхронизма на дальнем конце (MFAS RAI): для Е1 установ шестого символа КИ 16 нулевого цикла Ц0 в
  • отсутствие входного сигнала (нет сигнала)
  • все <0> (передача нулевой информационной последовательности)
• Прибор ТИС-Е1,Е2,Е3 обеспечивает обнаружение, подсчет числа и коэффициента ошибок Кош с индикацией результатов для ошибок, определяемых следующими признаками:
  • по нарушению бит испытательной последовательности
  • по нарушению алгоритма кода
  • по нарушению бит циклового синхросигнала
  • по процедуре CRC-4
  • по наличию Е-битов

Емкость счета 8-десятичных разрядов, диапазон измеряемых Кош от 1x10-2 до 1x10-20

• Прибор производит обнаружение, подсчет числа и индикацию результатов счета следующих событий ошибок:
  • секунды с ошибками (ES)
  • секунды, пораженные ошибками (SES)
  • секунды СИАС
  • секунды потери цикла (секунды LOF)
  • секунды отсутствия входного сигнала (секунды LOS)

Емкость счета - 6 десятичных разрядов.

• Прибор позволяет измерять и индицировать результаты измерений следующих показателей ошибок:
  • коэффициент по секундам с ошибками (ESR)
  • коэффициент по секундам, пораженным ошибками (SESR)
  • коэффициент по блокам с фоновой ошибкой (BBER)

Диапазон измеряемых коэффициентов от 1,0 до 0,01x10-9.

• Измерение показателей фазовых дрожаний (джиттера) в цифровом сигнале стыка Е1 производится в соответствии с требованиями Рекомендаций МСЭ-Т G823, 0.171 и ОСТ 45.184 в полосе частот дрожаний:
  • от 20 Гц до 100 кГц (общий джиттер)
  • от 18 кГц до 100 кГц (джиттер высокочастотный)
• Величины измеряемых дрожаний составляют не менее:
  • 10 ТИ в интервале частот Fд от 0,02 до 0,9 кГц
  • 9/Fд ТИ в интервале частот Fд от 0,9 до 18 кГц
  • 0,5 ТИ в интервале частот Fд от 18 до 100 кГц

Проведение всех видов формирования испытательных сигналов и измерений обеспечивается при подаче на вход прибора измеряемого сигнала:

• с отклонениями скоростей передачи от номинальной величины в пределах:
  • +50x10-6 для стыка Е1
  • +30x10-6 для стыка Е2
  • +20x10-6 для стыка Е3
• с фазовыми дрожаниями, размах которых соответствует требованиям, установленным Рекомендацией МСЭ-Т G823 и ГОСТ 28886 для стыковых сигналов Е1, Е2 и Е3 через соединительные линии с затуханиями:
  • от 0 до 6дБ на частоте 1024 кГц для стыка Е1
  • от 0 до 6 дБ на частоте 4224 кГц для стыка Е2
  • от 0 до 12 дБ на частоте 17184 кГц для стыка Е3, при этом затухания линий на других частотах пропорционально O
• от защищенных контрольных точек (3КТ) с ослаблением сигнала до 30 дБ
• Номинальная величина входного сопротивления прибора составляет 75 Ом при затухании несогласованности не менее 12 дБ в диапазоне частот от 20 до 102 кГц, 18 дБ в диапазоне частот от 102 до 34368 кГц, 14 дБ в диапазоне частот от 34368 до 51550 кГц
• Сигнал, снимаемый с выхода прибора <Синхр>, имеет амплитуду (1,0+0,2) В на нагрузке (50+1) Ом
• Светодиодная индикация на лицевой панели прибора обеспечивает информацию о следующих состояниях сигнала на его входа:
  • отсутствие сигнала на приеме (LOS)
  • прием сигнала СИАС (ATS)
  • пропадание цикловой синхронизации (LOF)
  • пропадания сверхцикловой синхронизации для Е1 (LOMF)
  • срыв цикловой синхронизации на дальнем конце (RAI)
  • появления ошибок в принимаемом сигнале (ОШИБКА)
  • отсутствие сверхцикловой синхронизации на дальнем конце (MRAI)
  • несоответствие структуры принимаемого сигнала установленному испытательному сигналу при передаче (PL)
• При управлении по стыку RS-232С от персонального компьютера со специальным ПО результаты измерений отображаются на дисплее ПК в сгруппированном виде:
  • текущие результаты измерений, обновляемые ежесекундно
  • таблично, путем создания списка по временным интервалам установленной длительности, который обновляется с окончанием очередного сеанса измерений
  • графически, в виде гистограмм на основе табличных данных

В таком же виде на дисплей ПК может быть выведена информация из памяти прибора после проведения измерений в удаленном пункте и доставки его к месту размещения ПК

• Электропитание: от сети переменного тока 50,0+2,5 Гц с напряжением от 187 до 242. Потребляемая мощность не более 10 ВТ.
• Габариты прибора: 380x220x120 мм
• Вес: не более 2 кг

ТИС-Е1,Е2,Е3 рассчитан на работу в отапливаемых помещениях при следующих климатических условиях:

• температура окружающего воздуха от 5 до 40°С
• относительная влажность воздуха до 90% при температуре 25°С
• пониженное давление до 60 кПа (450 мм.рт.ст.)

Температурные условия транспортирования от минус 20 до 50°С, хранения от 5 до 40°С.
