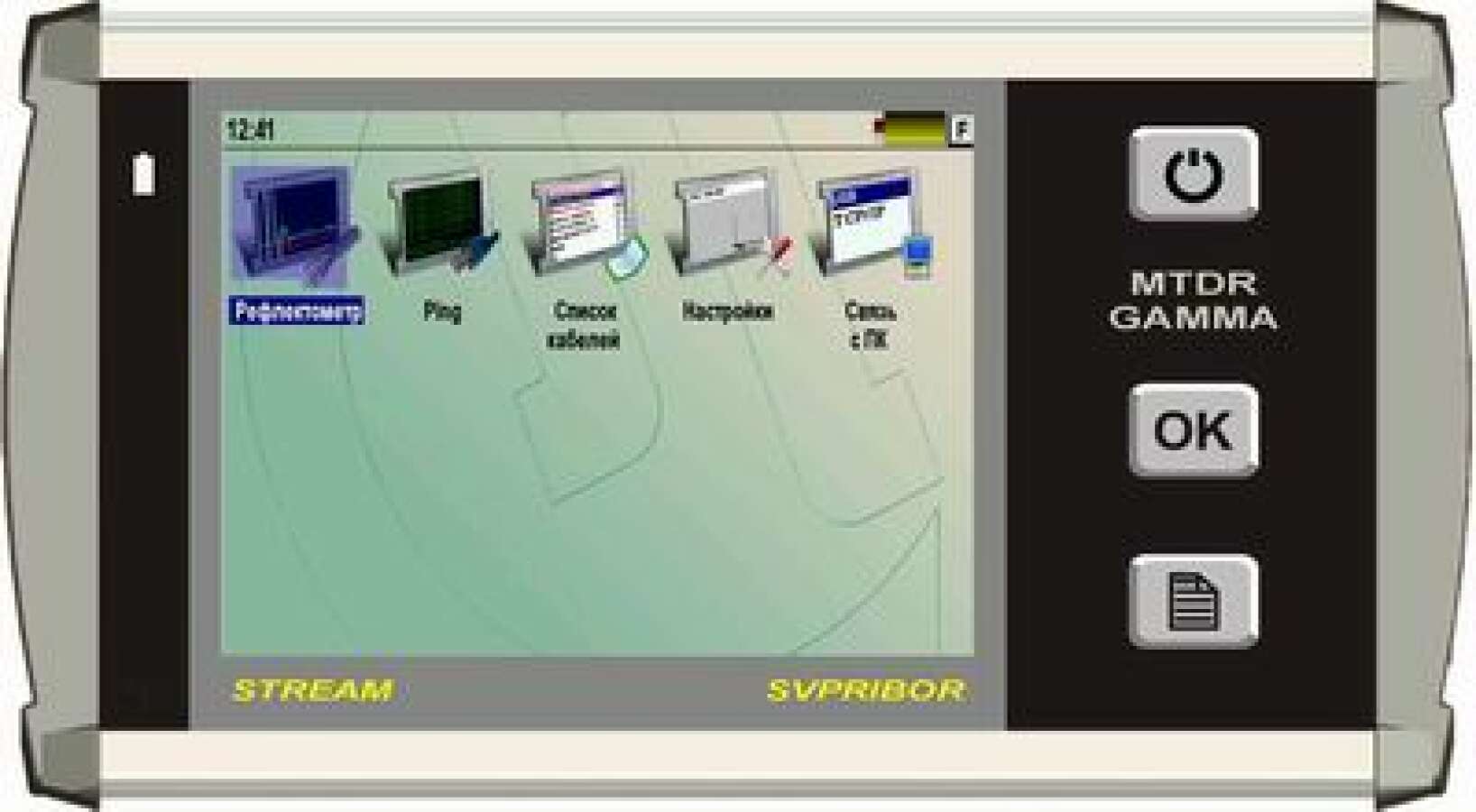

MTDR GAMMA STREAM - рефлектометр импульсный для силовых, городских и магистральных кабелей

Артикул: 3-20-7090

Цена: 94 000 ₽

Средний срок поставки: 2-4 недели

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
94 000 ₽
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Импульсный рефлектометр высокого разрешения на компактной платформе STREAM СВЯЗЬПРИБОР MTDR GAMMA STREAM предназначен для магистральных кабелей и городских кабелей ТПП с высоким затуханием, а также для всех типов силовых кабелей и обладает специальными функциями "антилыжа" и компенсация затухания.

Особенности СВЯЗЬПРИБОР MTDR GAMMA STREAM

  • Система «мгновенный старт»
  • Цветной сенсорный дисплей с разрешением 640х480 точек
  • Многофункциональное меню
  • Связь с компьютером через USB и Ethernet
  • Запись результатов на внешний Flash накопитель
  • Поддержка работы с компьютерной мышкой

Возможности рефлектометра

  • Определение расстояния до места повреждения кабеля
  • Определение характера повреждений
  • Измерение расстояния между неоднородностями волнового сопротивления
  • Определение длины кабеля
  • Функция подавления шумов в условиях интенсивных помех и стабилизация рефлектограмм
  • Функция «антилыжа» для выравнивания рефлектограммы при измерениях на длинных кабелях
  • Компенсация затухания в кабеле

xDSL

  • Спектральный анализ шумов, сигнала, отношения сигнал/шум
  • Анализ скоростного потенциала
  • Поддержка технологий SHDSL, HDSL, E1 (ИКМ) и различных вариантов ADSL

Ethernet

  • Проверка связи с удаленными компьютерами по протоколу TCP/IP
  • Проверка IPTV



Комплект поставки

  • Рефлектометр MTDR GAMMA STREAM - 1 шт.
  • Кабель интерфейсный USB - 1 шт.
  • Кабель интерфейсный Ethernet (прямой) - 1 шт.
  • Кабель измерительный - 1 шт.
  • Блок питания от сети 220 В (выходное напряжение 15 В) - 1 шт.
  • Аккумуляторная батарея Li-Ion (встроенная) - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Компакт-диск с программным обеспечением - 1 шт.

Технические характеристики СВЯЗЬПРИБОР MTDR GAMMA STREAM

Рефлектометр
Диапазон измеряемых расстояний 131, 262, 523, 1046, 2093, 4186, 8371, 16742, 33485, 66970 м
Максимальное разрешение 0,2 м
Перекрываемое затухание не менее 80 дБ
Длительность зондирующего импульса 16 ÷ 30 000 нс
Диапазон установки коэффициента укорочения 1-7, с шагом 0,001
Количество усреднений  2, 4, 8, 16, 32, 64, 128, 256, 512
Общие характеристики
Связь с ПК USB и Ethernet
Дисплей цветной TFT, 640 × 480, сенсорный
Питание

встроенный аккумулятор Li-Ion (7,2 В, 4,4 А/ч)

от сети переменного тока с напряжением (220±22) В и частотой (50,0±1) Гц через блок питания с выходным напряжением 15 В, входящий в комплект поставки.

Время заряда аккумуляторной батареи 4 часа
Габаритные размеры 220×125×45 мм
Вес 1 кг
Условия эксплуатации
Температура окружающего воздуха от -10 до +50°С
Относительная влажность воздуха не более 90% при 25°С
Атмосферное давление от 70 до 106,7 кПа

Основные функции СВЯЗЬПРИБОР MTDR GAMMA STREAM

Специальные функции рефлектометра

  • Функция «антилыжа»
  • Функция подавления затухания

«Лыжа» – проблема для рефлектометров. Зондирующий импульс заряжает кабель, смещая рефлектограмму вверх и маскируя дефект. Справа показана работа рефлектометра на одном и том же кабеле с выключенной и включенной функцией «антилыжа». Расположение маркеров идентично.

Измерительный маркер, отмеченный стрелками на концах, стоит на подозрительном месте, где наблюдается какое-то изменение. Идентифицировать его практически невозможно.

Вид рефлектограммы с исправленной «лыжей» принципиально лучше. Исчезла мертвая область после зондирующего импульса. Слабо различимый дефект кабеля теперь может быть четко локализован.

Режимы просмотра

  • Запись рефлектограмм: записанные рефлектограммы хранятся в базе данных прибора. База может передаваться на компьютер и обратно. Данные разных приборов обмениваются.
  • Режимы просмотра:
    • просмотр рефлектограммы из памяти
    • сравнение измерения и памяти
    • разность измерения и памяти

DSL-анализатор

В этом режиме прибор работает, как DSL-приемник в частотных измерениях SELT и DELT.

  • SELT: спектры сигналов и шумы в линии
  • DELT: при работе с удаленным генератором прибор за несколько секунд сканирует частотный диапазон и определяет физический скоростной потенциал линии с анализом потерь на шум

Измеряемые параметры:

  • шум / NOISE
  • АЧХ / INSERTION LOSS
  • побиновые характеристики / BitRate
  • SNR



Функции Ethernet

  • Ethernet Ping
  • Тестирование IPTV
  • Связь с компьютером
