EXPERT DSL - экспертная система для диагностики VDSL и ADSL на платформе STREAM

Артикул: EXPERT-DSL

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Экспертная система для диагностики VDSL и ADSL на многофункциональной платформе STREAM СВЯЗЬПРИБОР EXPERT DSL предназначена для магистральных кабелей и городских кабелей ТПП с высоким затуханием, а также для всех типов силовых кабелей и обладает специальными функциями "антилыжа" и компенсация затухания.

Особенности СВЯЗЬПРИБОР EXPERT DSL

  • Система «мгновенный старт»

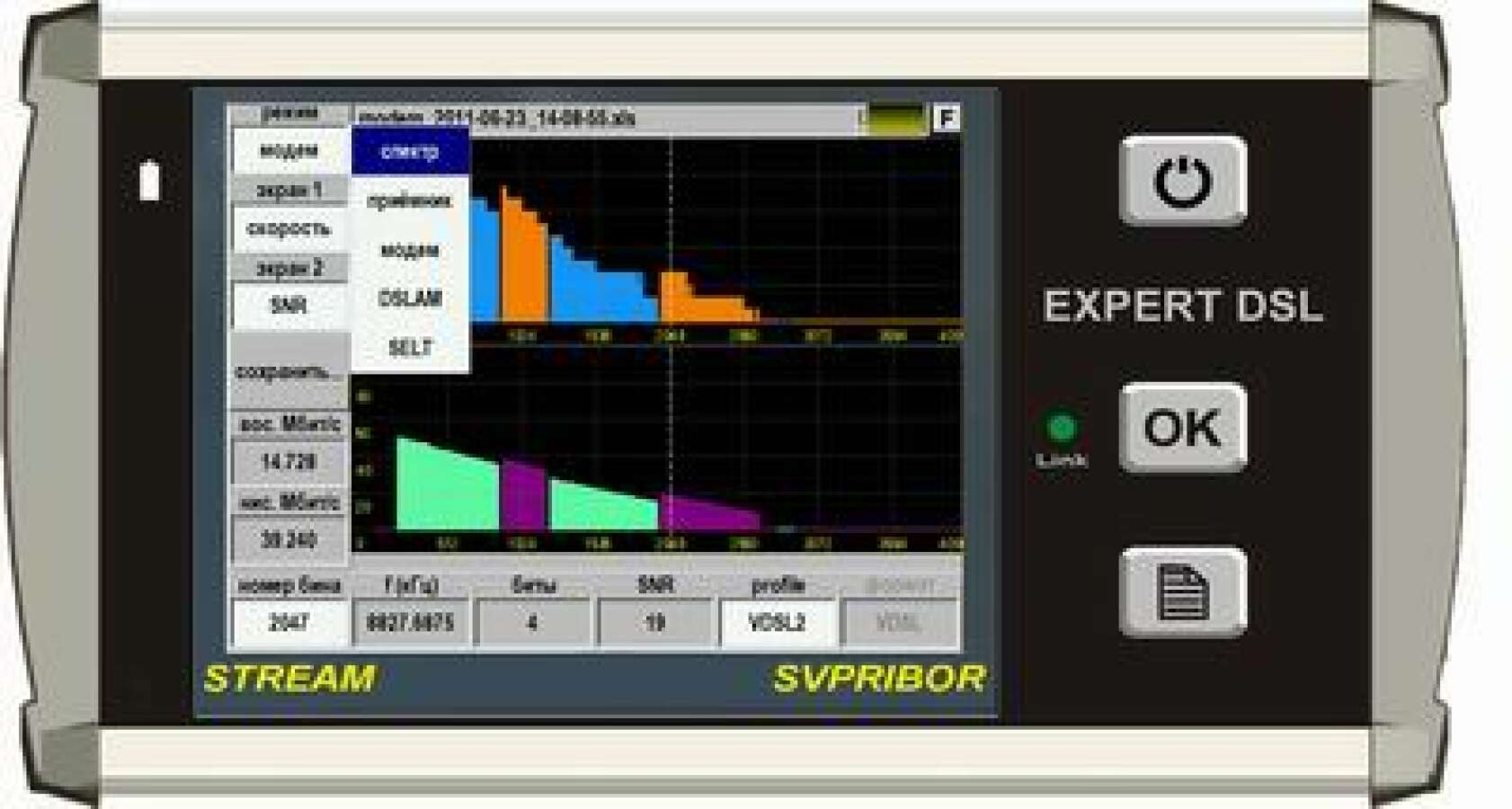

  • Цветной сенсорный дисплей с разрешением 640х480 точек
  • Многофункциональное меню
  • Связь с компьютером через USB и Ethernet
  • Запись результатов на внешний Flash накопитель
  • Поддержка работы с компьютерной мышкой

Возможности рефлектометра

  • Определение расстояния до места повреждения кабеля
  • Определение характера повреждений
  • Измерение расстояния между неоднородностями волнового сопротивления
  • Определение длины кабеля
  • Функция подавления шумов в условиях интенсивных помех и стабилизация рефлектограмм
  • Функция «антилыжа» для выравнивания рефлектограммы при измерениях на длинных кабелях
  • Компенсация затухания в кабеле

xDSL

  • Эмуляция абонентского модема ADSL, ADSL2, ADSL2+, VDSL, VDSL2
  • Эмуляция станционного оборудования (DSLAM) ADSL, ADSL2, ADSL2+, VDSL, VDSL2
  • Спектральный анализ шумов, сигнала, отношения сигнал/шум
  • Анализ скоростного потенциала
  • Схемы спектрального распределения в соответствии с Annex A, B, L, M. Для VDSL2 спектральные планы: 8a, 8b, 12a, 17a, 30a

PING

  • Проверка связи с удаленными компьютерами по протоколу TCP/IP
  • Проверка IPTV



Комплект поставки

  • Рефлектометр EXPERT DSL - 1 шт.
  • Кабель интерфейсный USB - 1 шт.
  • Кабель интерфейсный Ethernet (прямой) - 1 шт.
  • Кабель измерительный - 1 шт.
  • Блок питания от сети 220 В (выходное напряжение 15 В) - 1 шт.
  • Аккумуляторная батарея Li-Ion (встроенная) - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Компакт-диск с программным обеспечением - 1 шт.

Технические характеристики СВЯЗЬПРИБОР EXPERT DSL

Рефлектометр
Диапазон измеряемых расстояний от 60 м до 65 км
Максимальное разрешение 0,2 м
Перекрываемое затухание не менее 80 дБ
Длительность зондирующего импульса 8 ÷ 50 000 нс
Диапазон установки коэффициента укорочения 1-7, с шагом 0,001
Защита по входу есть
Общие характеристики
Связь с ПК USB и Ethernet
Дисплей цветной TFT, 640 × 480, сенсорный
Питание

встроенный аккумулятор Li-Ion (7,2 В, 4,4 А/ч)

от сети переменного тока с напряжением (220±22) В и частотой (50,0±1) Гц через блок питания с выходным напряжением 15 В, входящий в комплект поставки.

Время заряда аккумуляторной батареи 4 часа
Габаритные размеры 220×125×45 мм
Вес 1 кг
Условия эксплуатации
Температура окружающего воздуха от -10 до +50°С
Относительная влажность воздуха не более 90% при 25°С
Атмосферное давление от 70 до 106,7 кПа

Основные функции СВЯЗЬПРИБОР EXPERT DSL

Эмуляция модемов VDSL и ADSL

Эмуляция модемов означает, что рефлектометр EXPERT DSL может работать в любом направлении в любой точке линии – и как абонентский модем с DSLAM, и как DSLAM с абонентским модемом.

Более того, EXPERT DSL может работать как DSLAM с любым прибором из группы DSL-приборов со встроенным модемом: Тестер ADSL, ИРК-ПРО Альфа (с модемом), Дельта-ПРО DSL, Гамма DSL.

Это дает возможность протестировать всю линию или любой ее участок на максимально возможную скорость и получить всю необходимую информацию в числовом и графическом виде, что оказывается достаточным для верификации параметров качества услуг Triple Play.

Эмуляция модема и DSLAM ADSL2+/ADSL2/ADSL по стандартам ITU

  • Спектральное распределение в соответствии с Annex A, B, M
  • Стандарты ITU-T: G.992.2, G.992.3, G.992.4, G.992.5
  • Шум / NOISE
  • Побиновые характеристики / BitRate
  • SNR / SNR marging
  • Ошибки
  • Экспертная система Dr.DSL® оценивает физическое состояние кабеля по результатам измерения показателей функционирования ADSL2/2+ и VDSL2.

Эмуляция модема и DSLAM
VDSL и VDSL2
верификация частотных планов

  • Планы 997, 998 с частотами до 30 МГц
  • Профили 8a, 8b, 8c, 8d, 12a, 12b, 17a, 30a
  • Стандарты ITU-T: G.993.1, G.993.2
  • Частотный план для US0 в соответствии с Annex A, B, M
  • Экспертная система Dr.DSL® оценивает физического состояния кабеля по результатам измерения показателей функционирования ADSL2/2+ и VDSL2.

Верификация частотных планов с нестандартной аппаратурой

EXPERT DSL поддерживает обмен по стандарту VDSL2 с большинством устройств, разработанных на совместимых чипсетах (Aware-Infineon, Broadcom, Ikanos CPE5, Infineon и пр.). Однако существует несовместимое оборудование. В этом случае для проверки линии рекомендуется использовать два прибора EXPERT DSL. Один из них необходимо включить в линию как DSLAM, второй как модем. На приборе, включенном как DSLAM, необходимо выбрать профиль соответствующий решаемой задаче.

Физические измерения линии

В этом режиме EXPERT DSL работает как приемник ГАММА DSL.

  • SELT: спектры сигналов и шумы в линии
  • DELT: при работе с удаленным генератором прибор за несколько секунд сканирует частотный диапазон и определяет физический скоростной потенциал линии с анализом потерь на шум

Измеряемые параметры:

  • шум / NOISE
  • АЧХ / INSERTION LOSS
  • побиновые характеристики / BitRate
  • SNR

Специальные функции рефлектометра

  • Функция «антилыжа»
  • Функция подавления затухания

«Лыжа» – проблема для рефлектометров. Зондирующий импульс заряжает кабель, смещая рефлектограмму вверх и маскируя дефект. Справа показана работа рефлектометра на одном и том же кабеле с выключенной и включенной функцией «антилыжа». Расположение маркеров идентично.

Измерительный маркер, отмеченный стрелками на концах, стоит на подозрительном месте, где наблюдается какое-то изменение. Идентифицировать его практически невозможно.

Вид рефлектограммы с исправленной «лыжей» принципиально лучше. Исчезла мертвая область после зондирующего импульса. Слабо различимый дефект кабеля теперь может быть четко локализован.

Функции Ethernet

  • Ethernet Ping
  • Тестирование IPTV
  • Связь с компьютером
