Поиск-310Д-2МЕ - дефектоискатель (приемник, штыри, емкостные датчики (МЕ), наушники, сумка)

Артикул: 3-20-7094

Товар не поставляется

Гарантия: 24 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Дефектоискатель СВЯЗЬПРИБОР ПОИСК-310Д-2MЕ предназначен для определения места повреждения оболочки кабеля из сшитого полиэтилена контактным и бесконтактным методом.

Комплект дефектоискателя состоит из приёмника, отборников пар, контактных штырей и емкостных датчиков. Дефектоискатель может работать в активном (при подключении генератора) режиме.



Поиск повреждений оболочки по разности потенциалов

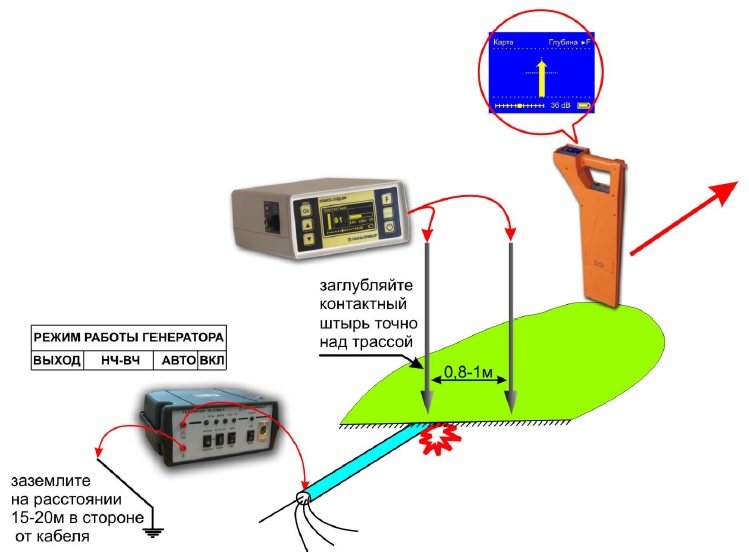

Для удобства поиска работы ведутся сразу двумя приборами: трассу локализует ПОИСК-410 Мастер, а повреждения выявляет дефектоискатель ПОИСК-310Д-2М. Это позволяет работать двум измерителям одновременно, что существенно сокращает время поиска.

Поисковый сигнал подают на оболочку кабеля. На поврежденном участке ток генератора протекает на землю через поврежденную оболочку кабеля. Этот ток создает на земле разность потенциалов, которая регистрируется контактными штырями. Измеритель двигается вдоль кабеля и снимает показания с помощью контактных штырей.

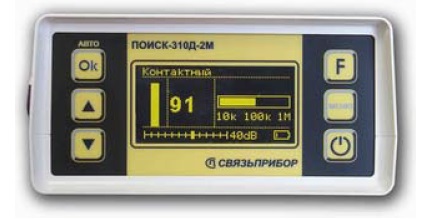

Показания приемника зависят от состояния оболочки кабеля. Величина сигнала отображается на экране полоской индикатором и дублируется цифровыми показаниями. Одновременно на экран выводится ориентировочная величина сопротивления изоляции в зоне поиска (горизонтальный индикатор). При приближении к дефектному участку сигнал резко возрастает.

Если условия поиска не позволяют использовать контактный метод (например, асфальтовое покрытие в городах), вместо контактных штырей используются емкостные датчики (бесконтактный метод).



Особенности дефектоискателя ПОИСК-310Д-2

  • В комплект поставки входит приёмник ПОИСК-310Д-2М, отборники пар, контактные штыри и емкостные датчики
  • Конструкция приёмника: легкий переносной блок в сумке, с ярким низкотемпературным OLED-дисплеем
  • Генератор приобретается отдельно
  • Работа на частотах 273 Гц, 2187,5 Гц и 6562,5 Гц в активном режиме (в комплекте с генератором МК-510 / ГК-310А-2 / Е-100)
  • Работа на любой частоте в диапазоне от 200 до 3999 Гц (с применением стороннего генератора сигналов)

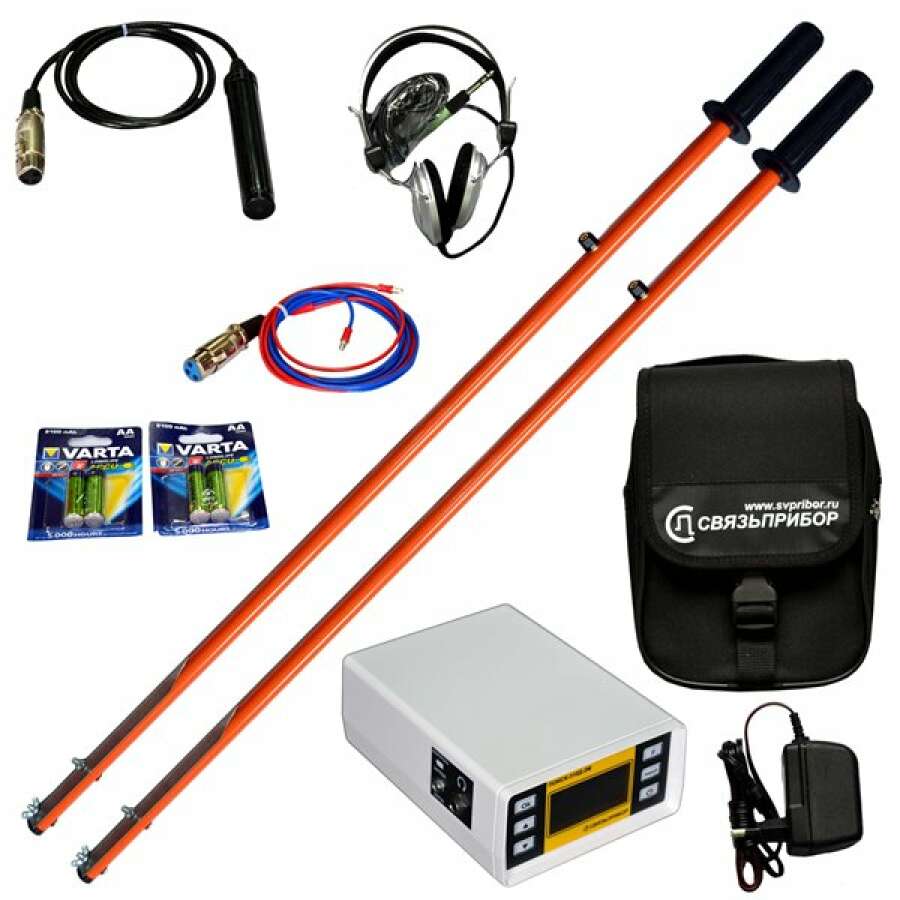

Комплект поставки

Приемник:

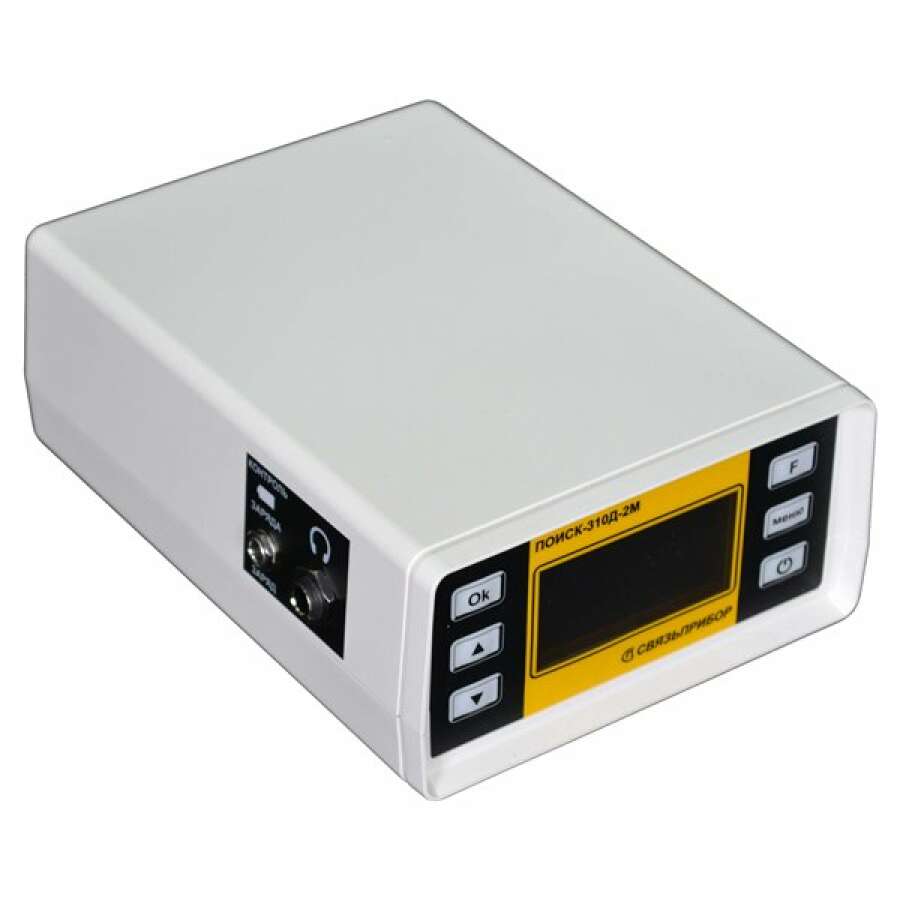

  • Приемник ПОИСК-310Д-2М - 1 шт.
  • Руководство по эксплуатации - 1 шт.

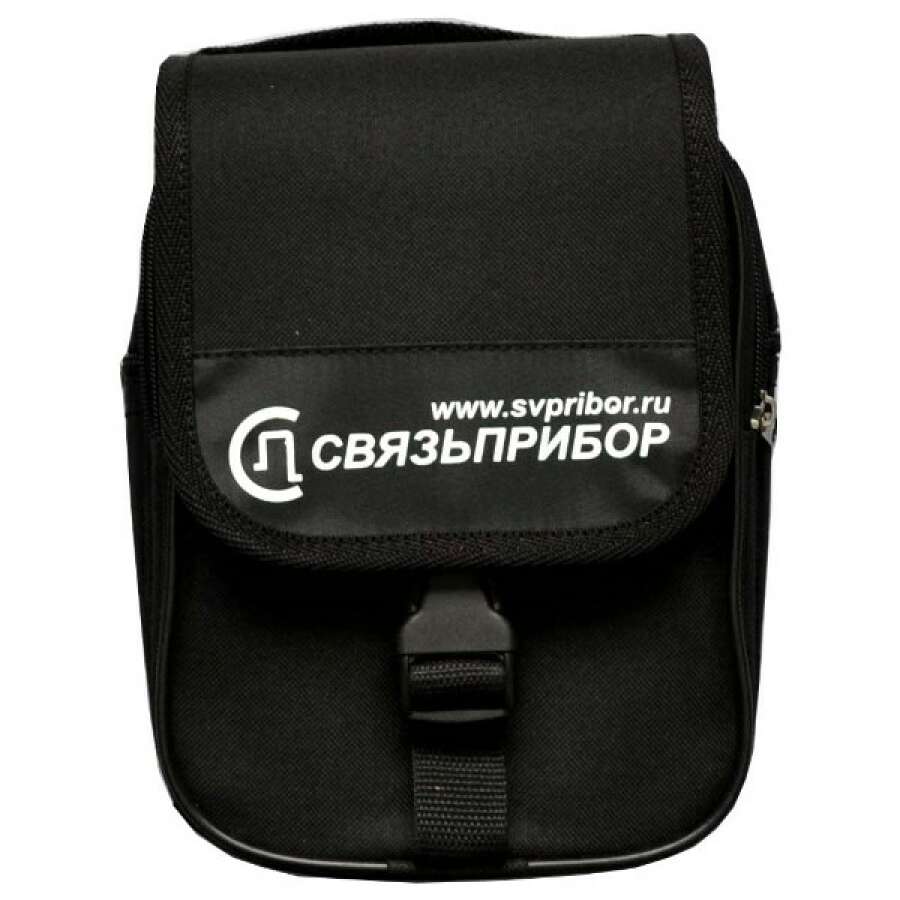

  • Сумка для приемника - 1 шт.

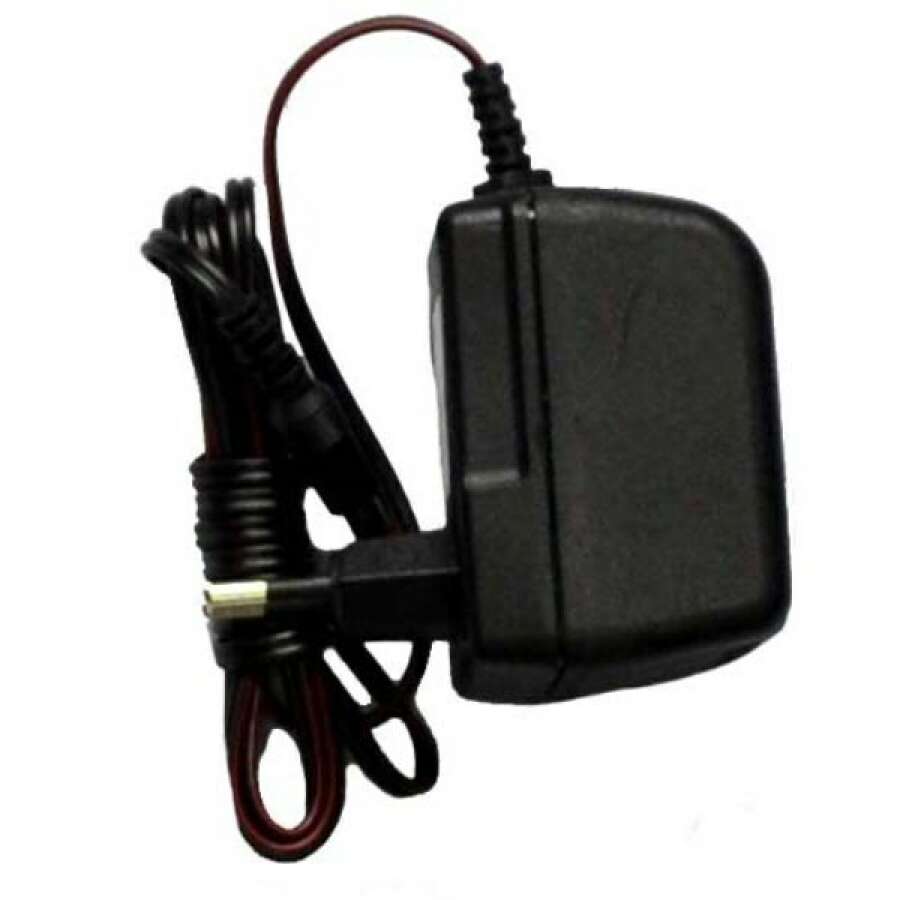

  • Сетевой адаптер - 1 шт.

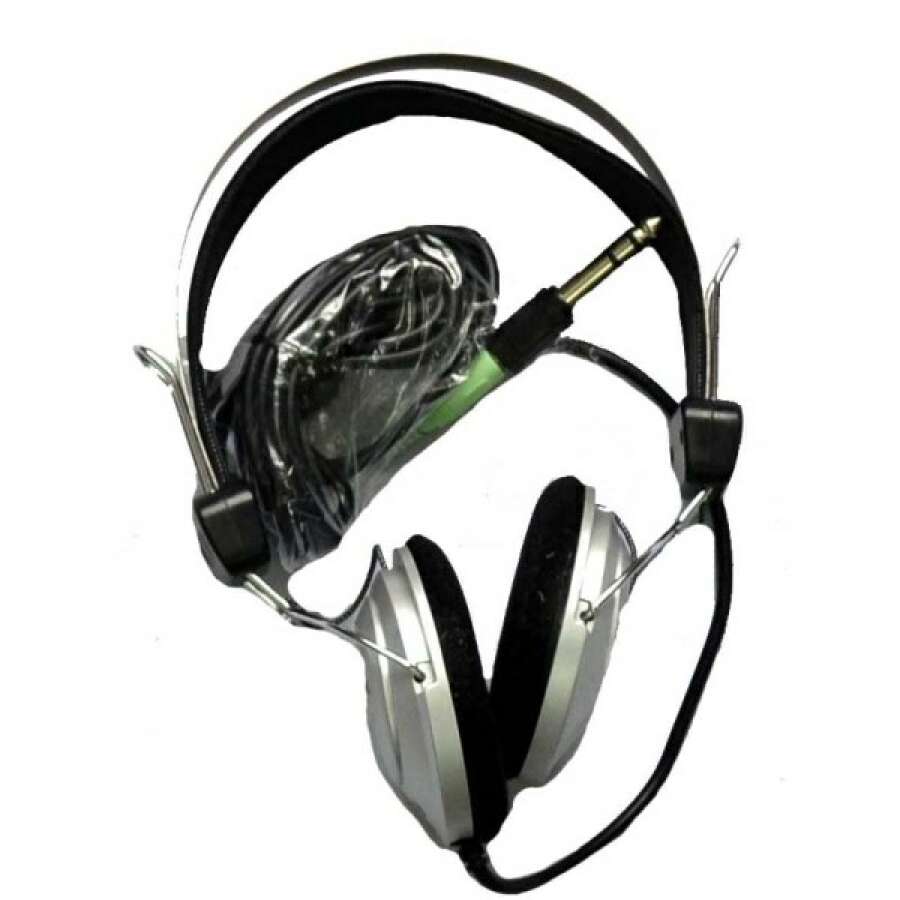

  • Наушники - 1 шт.
  • Сумка для наушников - 1 шт.

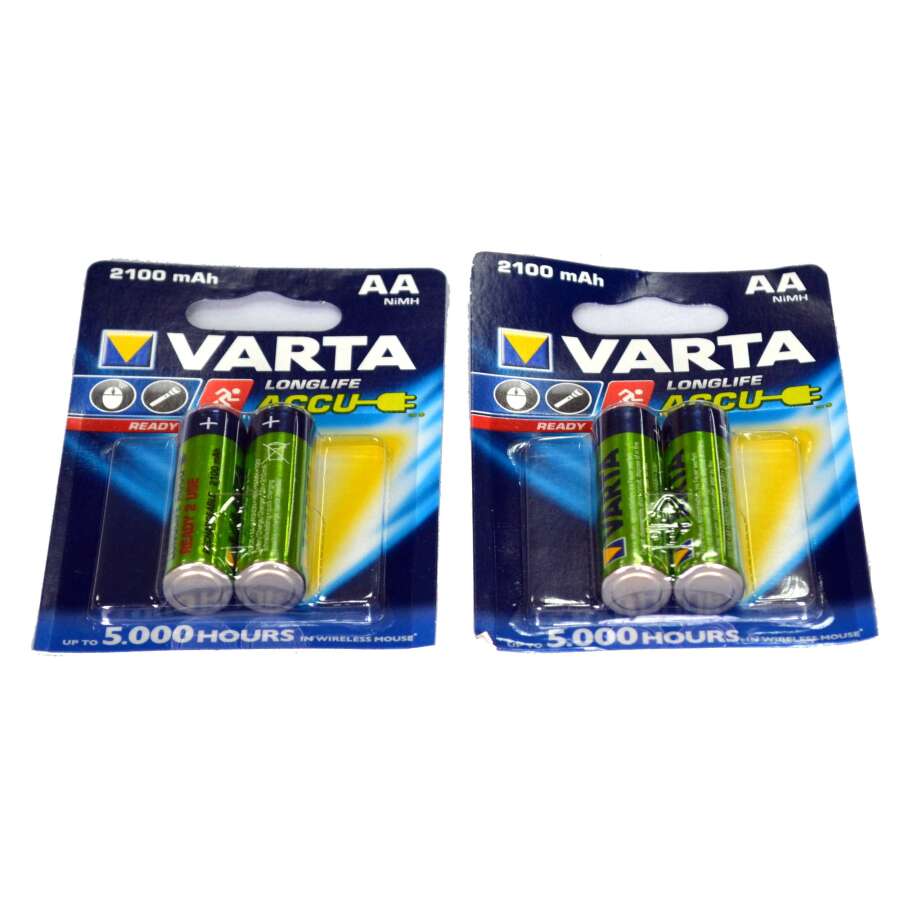

  • Аккумуляторные батареи Ni-Mh типа «АА» (для OLED версии) - 4 шт.

Отборники:

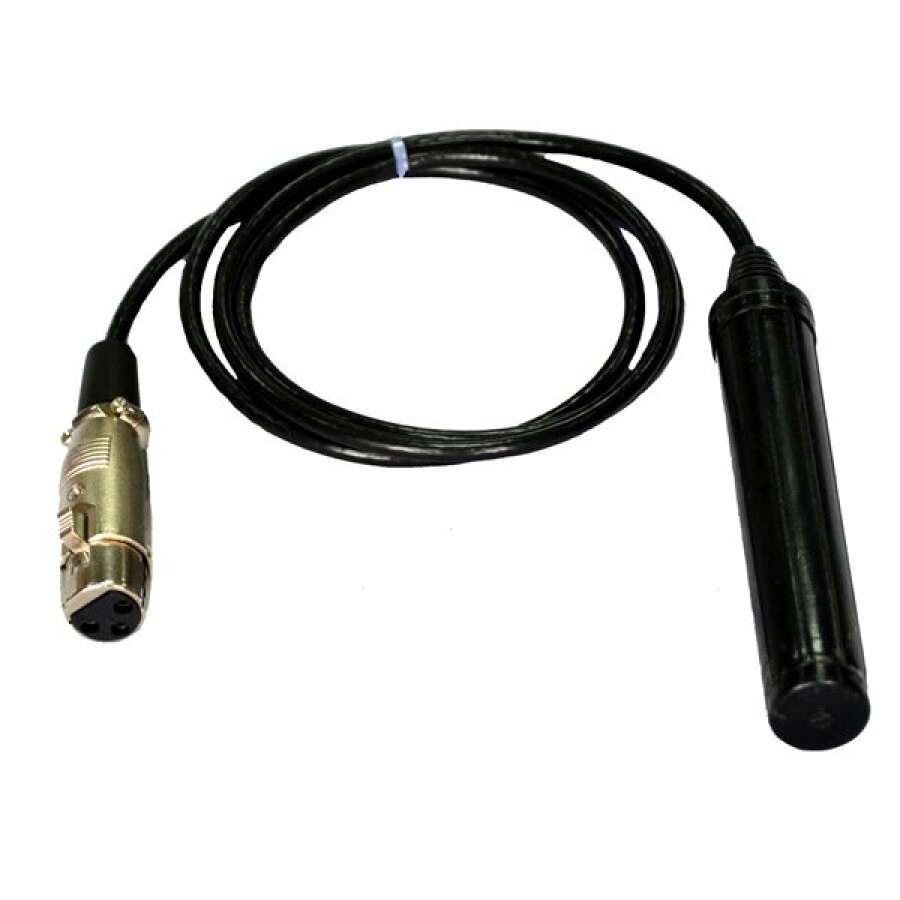

  • Емкостный отборник пар - 1 шт.
  • Индуктивный отборник - 1 шт.

Дефектоискатель (поиск повреждений оболочки):

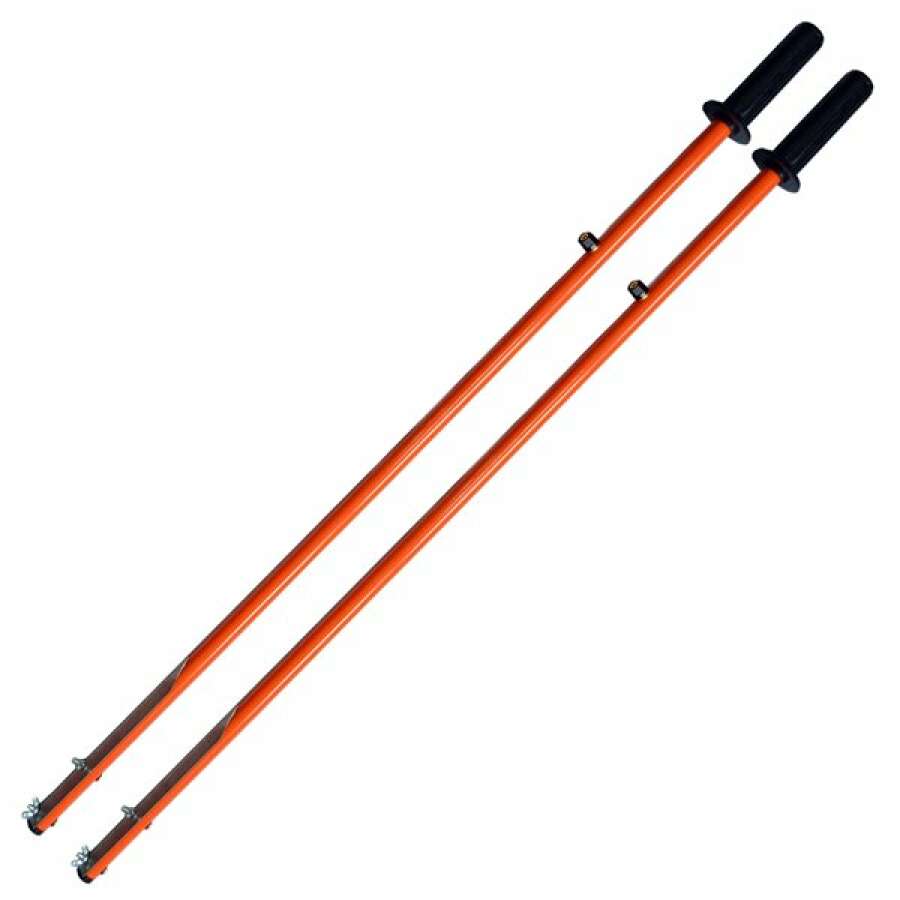

  • Контактный штырь - 2 шт.

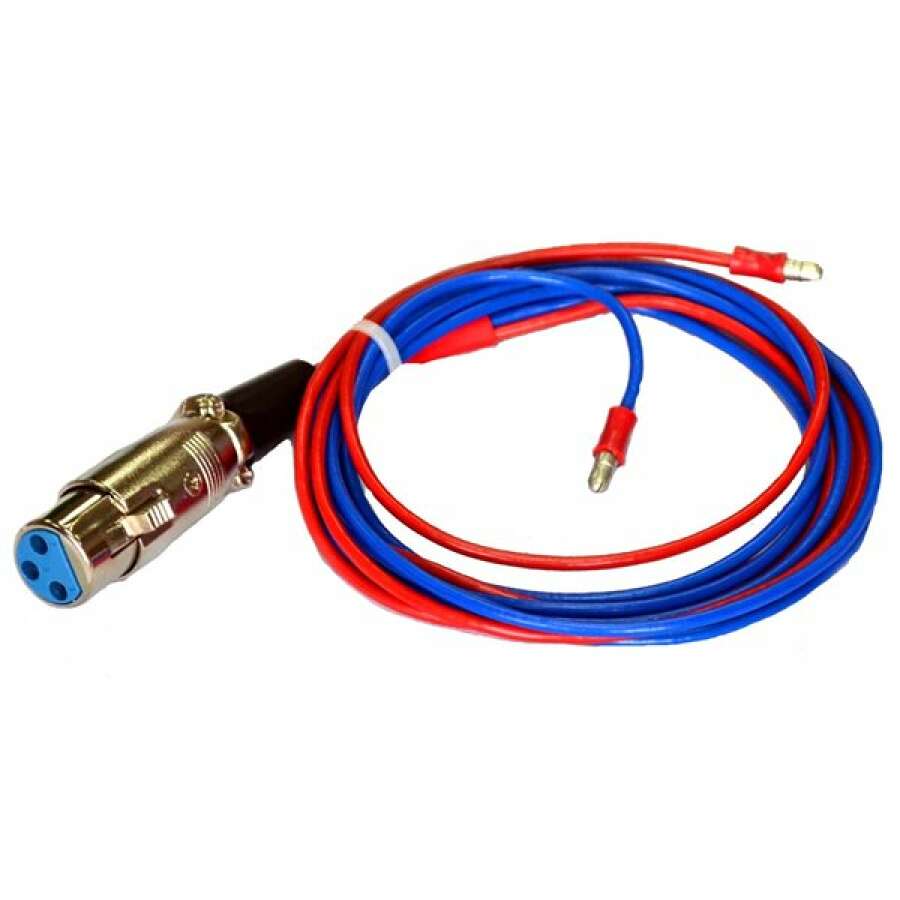

  • Провод для подключения контактных штырей - 1 шт.
  • Сумка для контактных штырей - 1 шт.
  • Ёмкостные датчики для поиска повреждений - 1 шт.

Технические характеристики приёмника ПОИСК-310Д-2М

Параметр Значение
Активные частоты
  • 273,5 ± 0,5 Гц (режим «НЧ-ВЧ»)
  • 2187,5 ± 1 Гц (режим «ПОИСК ТРАССЫ»)
  • 6562,5 ± 3 Гц (режим «ФАЗА»)
Чувствительность1 для режима «ПОИСК ТРАССЫ»
  • 11 мкВ (при максимальном усилении)
  • 22 мВ (при минимальном усилении)

Полоса пропускания по уровню –3 дБ:

  • для частоты 6562,5 Гц
  • для частоты 2187,5 Гц
  • для частоты 273,5 Гц



  • 45 Гц
  • 15 Гц
  • 2,5 Гц
Максимально определяемая глубина залегания трассы  6 м
Точность измерения глубины2 ±5%+10 см
Точность отыскания  10 см
Поиск повреждения изоляции с переходным сопротивлением3 0 – 1 МОм
Полоса приема в широкополосном режиме («СПЕКТР») 10 - 20 000 Гц
Питание аккумуляторы типа АА, Ni-Mh (4 шт.)
Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч 13 ч
Время зарядки аккумуляторных батарей 4 ч
Температура эксплуатации от -20 до +50°С
Габаритные размеры приемника (без сумки) 138 х 68 х 187 мм
Вес приемника (без сумки) 0,65 кг
Габаритные размеры антенны 780 х 230 х 40 мм
Вес антенны 0,65 кг
Габаритные размеры приемника (в сумке) 230 х 110 х 170 мм
Вес приемника (с сумкой и аксессуарами) 1,1 кг

Примечания:

Минимальное напряжение рабочего сигнала на антенном входе приемника, которое соответствует 100 единицам сигнала на дисплее (регулятор усиления в соответствующем положении).

Точность достигается после проведения настройки (раздел «ПРОВЕРКА ПРИБОРА»).

Контактный или фазовый метод.
