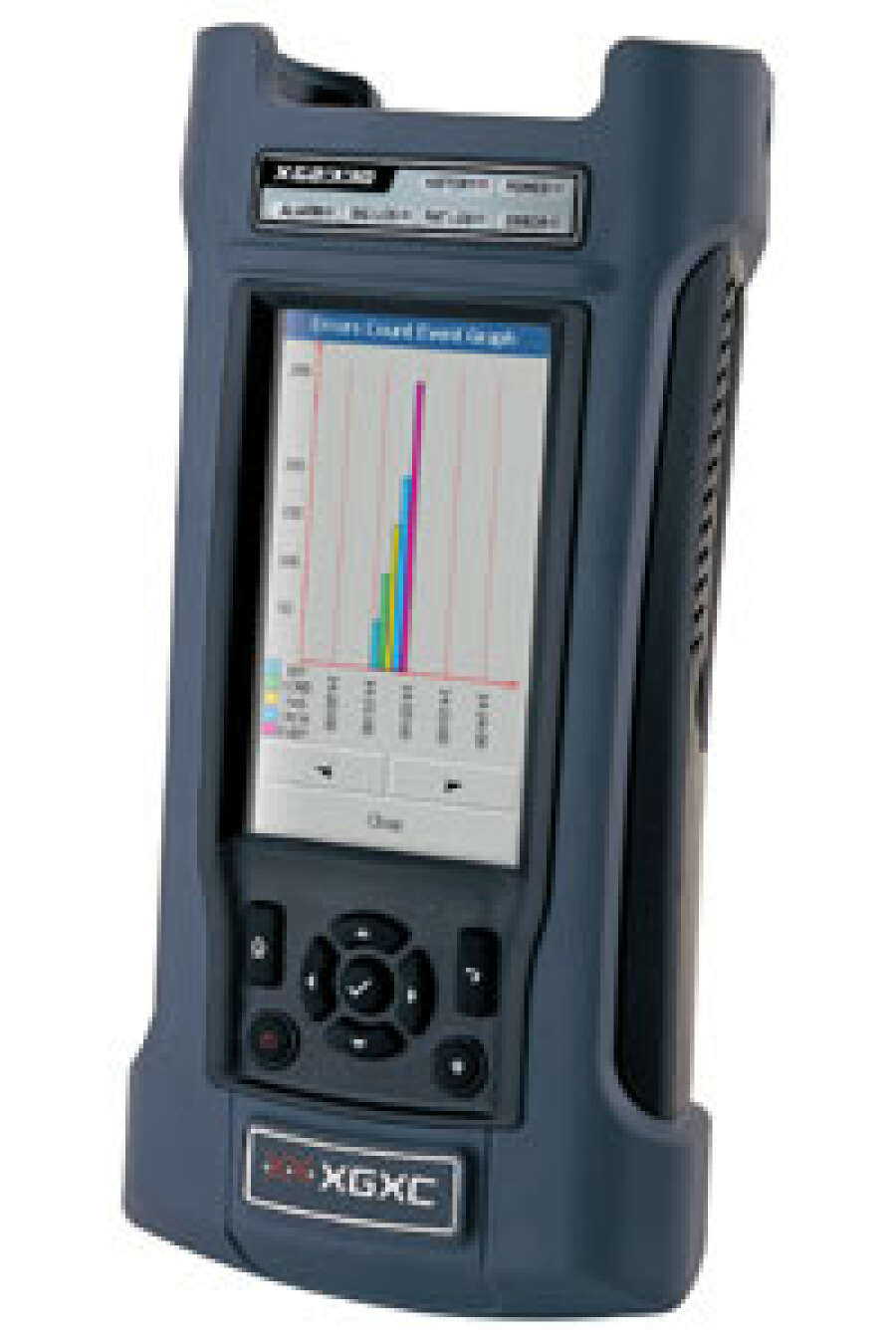

XG2330-Datacom-G703 - Анализатор протоколов E1 с опциями Datacom и G.703

Артикул: XG-XG2330-Datacom-G703

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка
XG-XG2330-Datacom-G703 – анализатор протоколов, предназначенный для диагностики и наладки цифровых каналов 2Mб и N×64Кб/с. В XG2330 предусмотрена загрузка самых различных сценариев тестирования. Анализатор протоколов XG2330 прекрасно подходит для работы в сетях PDH, SDH, PCM, SDU и с оборудованием обмена данных.

Общие характеристики XGXC XG2330

  • Интерфейсы USB и RJ45
  • Цветной 4.3'' дисплей
  • Работа от аккумулятора 4 часа
  • Питание 220В
  • Операционная система WIN98/ME/2000/NT/XP
  • Рабочая температура 0 ~ 50°С
  • Габариты (ДхШхВ) 240х102х55 мм
  • Вес 750г

Особенности XGXC XG2330

  • русскоязычное меню
  • прост в использовании
  • полный анализ данных E1, Datacom и IP PING через Datacom
  • большой цветной дисплей
  • встроенный генератор ошибок и сигнализации
  • сохранение и перезапись до 10 профилей конфигурации и 10 групп результатов
  • ПО для анализа результатов

Тестирование E1

  • 120Ω и 75Ω интерфейс линии
  • Работа с алгоритмами кодирования HDB3 и AMI
  • 2МБ/с, N×64КБ/с BER тест
  • Фрейм тестирование и мониторинг сигнализации
  • Измерение проскальзывания тактового импульса
  • Тестирование в сквозном режиме и режиме Hi-Z
  • Тестирование CODE, FAS, CRC4, E-BIT BER тест
  • Тестирование данных фрейма и мониторинг временных промежутков активности
  • Мониторинг восьмеричного кода в любом выбранном временном промежутке
  • Подача 64Кб/с сигнала для настройки канала
  • Мониторинг кода ABCD в CAS
  • Мониторинг TS16 в CCS
  • Тестирование двух каналов E1
  • Измерение задержки
  • Измерение задержки APS
  • Измерение маски импульсов
  • Отображение формы импульса E1
  • Измерение ширины импульса
  • Измерение отношения ширины к амплитуде импульс
  • Измерение временных границ передачи
  • Измерение амплитуды уровня импульса
  • PCM эмулятор
  • Внесение ошибок
  • Мониторинг данных фрейма
  • VF генератор с возможность измерения в одном или нескольких временных интервалах
  • Прослушивание голосовых каналов
  • Возможность разговора по голосовому каналу через встроенный микрофон
  • Генерация и мониторинг CAS и CCS
  • Измерение уровня и частоты
  • Тестирование образцов : PRBS, Fixed Code, 16-BIT по программе оператора
  • Внесение ошибок: Фиксированного или процентного соотношения
  • Передача в реальном времени статуса цепи : обрыв/к.з
  • Измерения в ручном и автоматическом режиме
  • Анализ в соответствие с G.821, G.826, M.2100

Тестирование на сетевом уровне

  • IP PING
  • Trace Route
  • IP Config

Дополнительные функции анализатора протоколов XG2330

  • Авто-конфигурация
  • формат фрейма E1
  • автонастройка параметров BERT тестирования
  • BERT и Tx
  • BERT и восьмеричная кодировка для G.703 64КБ/с
  • Прослушивание/Разговор: вставка голоса и TS мониторинг
  • Построение гистограмм и их анализ по данным об ошибках
  • Обновление ПО через USB интерфейс

Опции анализатора протоколов XG2330

  • Опция Datacom (в комплекте с XG-XG2330-Datacom-G703)
  • Опция G.703 64Кб/с (в комплекте с XG-XG2330-Datacom-G703)
  • Опция Jitter (измерение джиттера)
  • Опция Mux и Demux (Требует опцию Datacom или G.703)
  • Опция Drop/Insert (Требует опцию Datacom или G.703)

ВАЖНО. Следующие опции HardWare устанавливаются на заводе.

Datacom (V.24, V.35, V.36, X.21, RS-449, RS-485, EIA-530 и EIA-530A) BER тест

  • Тестирование ошибок (BERT) на интерфейсах Datacom (V.24, V.35, V.36, X.21, RS-449, RS-485, EIA-530 и EIA-530A)
  • Асинхронное BER тестирование с бодовой скоростью 50Б/c-57.6Б/с
  • Синхронное BER тестирование на скорости 1.2КБ/с-2048КБ/с
  • Эмуляция оборудования DTE или DCE
  • Измерение частоты
  • Настраиваемый истоник синхронизации
  • Подтверждение связи сигналов управления и мониторинга

G.703 64kb/s Co-направленное BER тестирование

  • G.703 64kb/s Co-направленное BER тестирование
  • Временной контроль и мониторинг сигналов в восьмеричном формате
  • Измерение частоты и затухания
  • Тактовая частота источника: внутренняя и интерфейс

Опции SoftWare (Программные, устанавливаются через код активации)

Измерение джиттера

  • Измерение джиттера с фильтром O.172
  • Пиковое измерение джиттера

Тестирование Mux и Demux (Требует опцию Datacom или G.703)

  • E1-Datacom синхронное 64kb/s, N×64kb/s BER тестирование
  • E1-G.703 CO синхронное 64kb/s BER тестирование
  • Измерение частоты и затухания на интерфейсе Rx
  • Мониторинг квитированных сигналов Datacom интерфейса
  • Мониторинг и сигнализация об ошибках фреймов E1

Опция Drop/Insert

  • Режим вставки: Вставка синхронных 64k, Nx64kb/s данных от Datacom или G.703 CO интерфейс в один или несколько временных интервалов сигнала E1
  • Режим удаления: Удаление одного или нескольких временных интервалов с данными из сигнала E1 к Datacom или G.703 CO интерфейс
  • Режим вставки и удаления: Вставка и удаление одного или нескольких временных слотов с данными E1 от или в Datacom или G.703 CO интерфейс
