Система видеодиагностики KIS-125 с цифровым измерителем длины и LCD дисплеем

Артикул: KM-104004M

Товар не поставляется

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Katimex 104004M – система видеодиагностики серии KATI-KIS-125, которая предназначена для инспектирования трубопроводов (вода, газ, кабельной канализации) диаметром 125 - 500 мм, коллекторов, вентеляционных шахт и др. Она позволяет быстро и просто провести диагностику и локализовать поврежденные участки.

На торце высококачественного стеклопрутка 104004M со встроенной медной парой закреплена видеокамера, которая способна фиксировать состояние поверхности канала и передавать изображение на устройство обработки и отображения информации. Оптимальную видимость внутренней поверхности трубопроводов обеспечивает мощный светодиод с высокой яркостью свечения. Для записи, целостного анализа и документирования результатов диагностики можно использовать цифровой видео рекодер (опция).

Katimex KATI KIS-125 может быть использована для работы в трубопроводах с жидкостью под давлением.

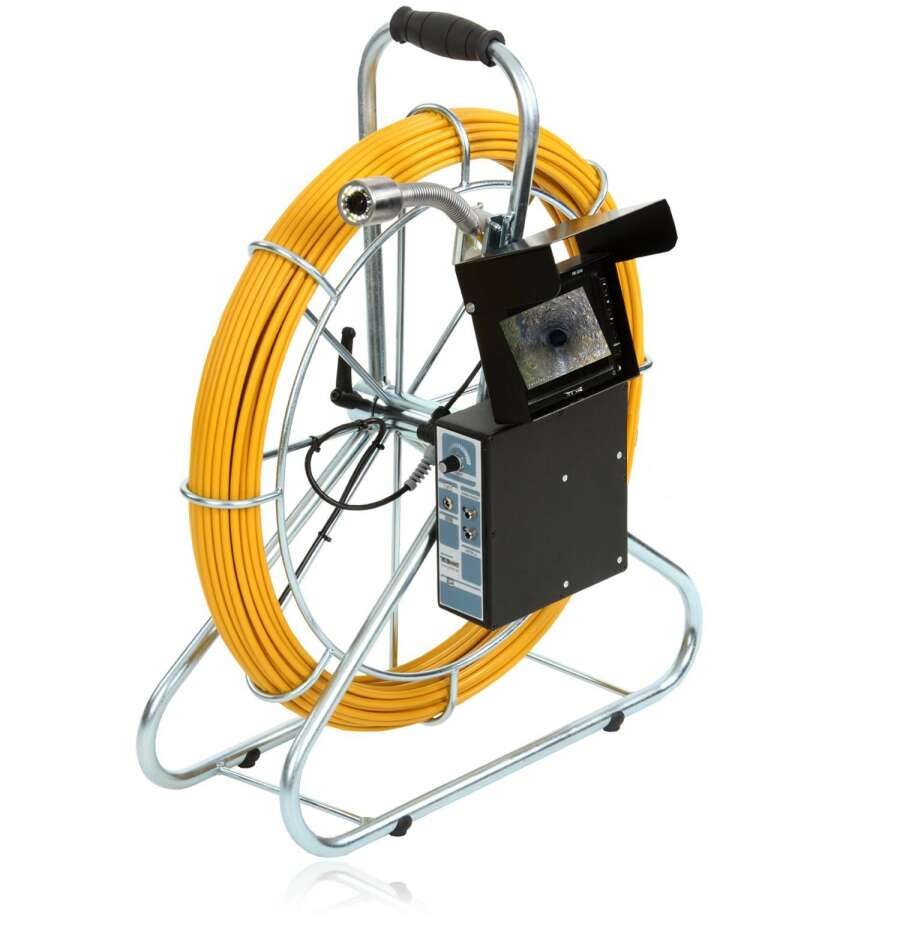

Стеклопруток расположен на устойчивой раме с легко вращающимся барабаном и поставляется длиной 60 метров. Специальные ролики, установленные на камеру, уменьшают трение при ее перемещение по трубопроводу, что делает работу с системой видеодиагностики максимально комфортной.

Технические характеристики Katimex 104004M:

  • LCD монітор 5,6” в алюминиевом корпусе
  • камера с высоким разрешением Sony CCD
  • функция измерения длины
  • питание осуществляется как от сети 220В, так и от автомобильного аккумулятора
  • барабан из оцинкованной стали.
  • длина прутка: 60 м
  • диаметр прутка: 9,0 мм
  • диаметр трубы: 125 - 500 мм
  • давление, атмосфер: 5

Аксессуары к системе видеодиагностики Katimex 104004M

Ролики Артикул
Ролик DN130 для всех систем видеодиагностики типа KATI®KIS KM-104204
РоликDN200 для всех систем видеодиагностики типа KATI®KIS KM-104205
Центровочные втулки
Обеспечивают механическую защиту камеры и центрируют ее положение относительно трубы.
Центровочная втулка DN 100 для KIS-90 и KIS-125 KM-104218
Зонд для трассировки неметаллических коммуникаций
Используется для трассировки неметаллических каналов. Подключается к стеклопрутку и при его помощи перемещается вдоль неметаллического канала. Местоположение зонда можно определить при помощи кабельного локатора BLL-200 или другого трассоискателя с совместимой частотой (33кГц). Радиус излучаемого электромагнитного поля – 5м. Питание зонда происходит от батареек.
Зонд для трассировки неметаллических коммуникаций KM-104201
Устройство ввода информации
Устройство ввода информации KM-104202

Технические характеристики Katimex 104004M:

  • LCD монітор 5,6” в алюминиевом корпусе
  • камера с высоким разрешением Sony CCD
  • функция измерения длины
  • питание осуществляется как от сети 220В, так и от автомобильного аккумулятора
  • барабан из оцинкованной стали.
  • длина прутка: 60 м
  • диаметр прутка: 9,0 мм
  • диаметр трубы: 125 - 500 мм
  • давление, атмосфер: 5

Обзор работы системы видео диагностики Katimex KATI-KIS

Аксессуары к системе видеодиагностики Katimex 104004M

Ролики Артикул
Ролик DN130 для всех систем видеодиагностики типа KATI®KIS KM-104204
РоликDN200 для всех систем видеодиагностики типа KATI®KIS KM-104205
Центровочные втулки
Обеспечивают механическую защиту камеры и центрируют ее положение относительно трубы.
Центровочная втулка DN 100 для KIS-90 и KIS-125 KM-104218
Зонд для трассировки неметаллических коммуникаций
Используется для трассировки неметаллических каналов. Подключается к стеклопрутку и при его помощи перемещается вдоль неметаллического канала. Местоположение зонда можно определить при помощи кабельного локатора BLL-200 или другого трассоискателя с совместимой частотой (33кГц). Радиус излучаемого электромагнитного поля – 5м. Питание зонда происходит от батареек.
Зонд для трассировки неметаллических коммуникаций KM-104201
Устройство ввода информации
Устройство ввода информации KM-104202
