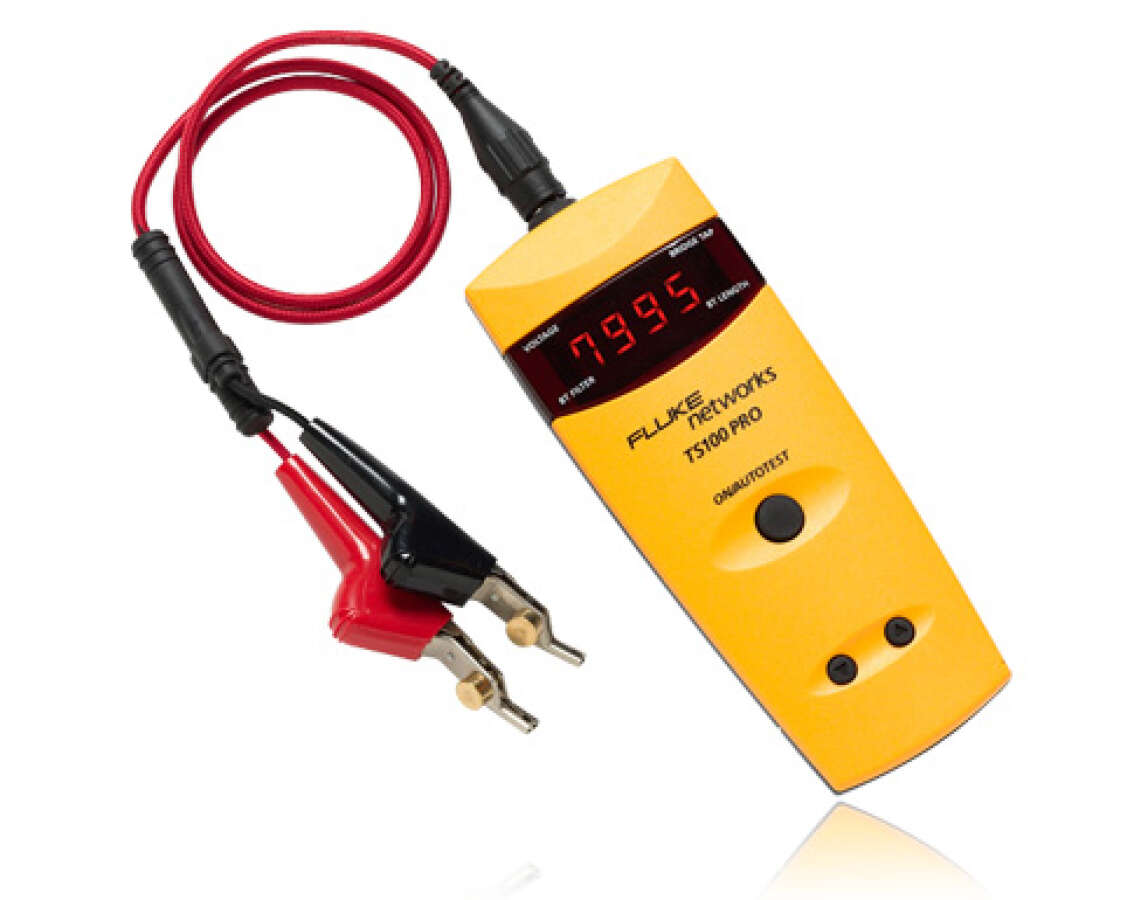

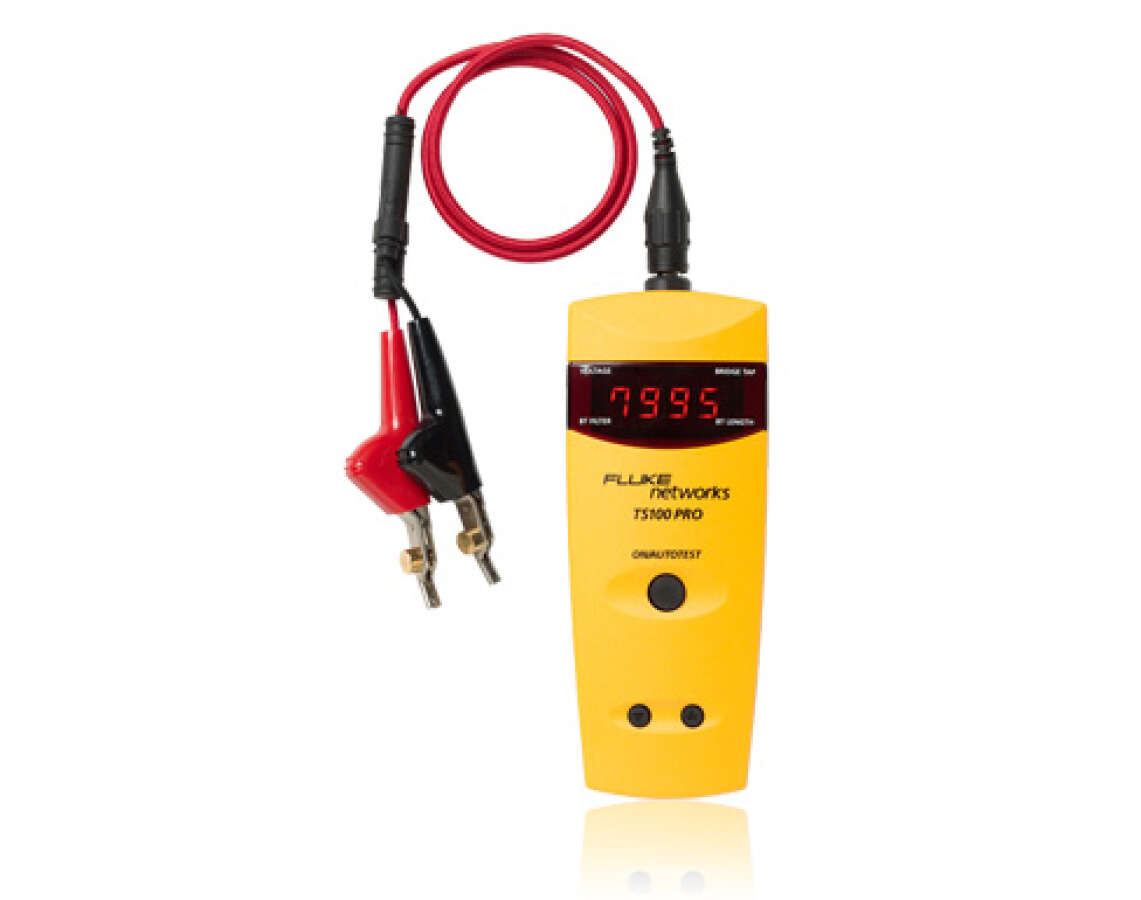

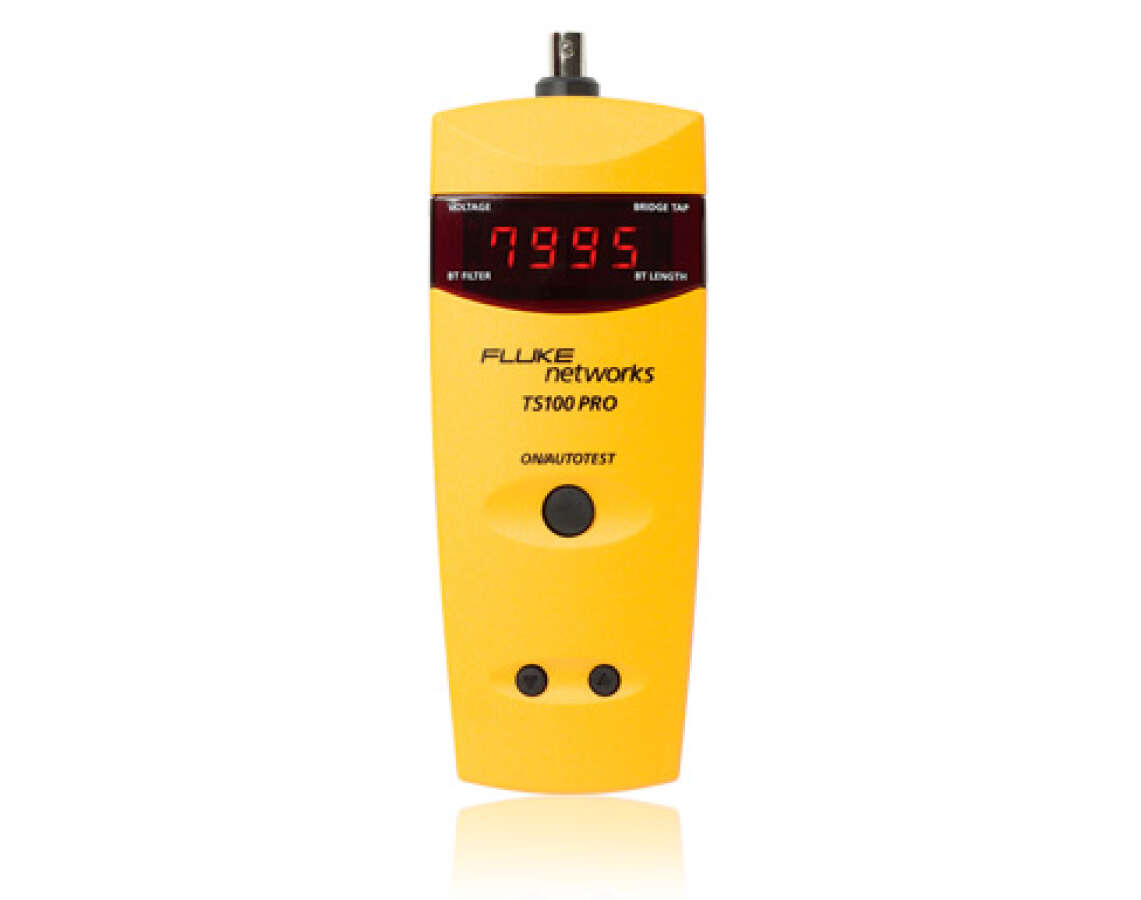

Fluke Networks TS100Pro - рефлектометр для металлического кабеля

Артикул: FL-TS100-PRO-BT-TDR

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Fluke Networks TS100Pro - рефлектометр для металлического кабеля. Измеряет расстояние до мостовых ответвлений, обрывов и коротких замыканий, определяет напряжение и имеет встроенный тональный генератор SmartTone с пятью различными сигналами.



Функции Fluke Networks TS100Pro:

  • Встроенный рефлектометр
  • Тестирует обрывы и короткие замыкания до 2,4 километра
  • Определение напряжения питания AC / DC
  • Тональный генератор с пятью разными тональными сигналами для точной идентификации пары
  • Обнаружение мостовых ответвителей для предварительной квалификации хDSL
  • Подает отчет о расстояниях до нескольких мостовых ответвителей до 975 метров
  • Видит сквозь мостовые ответвители до конца кабеля
  • Тестирование одной кнопкой
  • Нет необходимости в сложной настройке или в опыте анализа сложных графиков

Технические характеристики Fluke Networks TS100 PRO



Максимальная длина
8 000 футов (2 438 метров) на отдельные типы кабеля, 4 000 футов (1 220 метров) на большинство типов кабелей, и 500 футов (152 метра) на кабели с высокими потерями. Тестер отобразит сообщение «–Err», если длина кабеля слишком велика для выполнения корректного измерения.
Характерная максимальная длина кабеля
8 000 футов (2 438 м): Витая пара CAT-3
8 000 футов (2 438 м): Витая пара CAT-5
6 000 футов (1 830 м): Провод переменного тока 12/2
3 000 футов (900 м): Коаксиальный телевизионный кабель RG-6/U
1 500 футов (457 м): Коаксиальный кабель RG-174/U
Минимальная длина
Нет минимальной длины (может распознать мостовой ответвитель на расстоянии 0 футов / м). Минимальная длина с ненулевым результатом измерения - 2 фута или 1 метр.
Точность измерений длины
± 0,6 м для кабелей меньше 3 м
± 2 м для кабелей длиннее 3 м и короче 60 м
+ / -3% + / -5 футов (±2 м) для кабелей длиннее 200 футов (60 м)
Расстояние до мостового ответвителя
от 0 футов до 3 200 футов (975 метров)
Минимальная длина мостового ответвителя
10% от расстояния до мостового ответвителя. Зависит от характеристик кабеля.
Частота выполнения измерений
Максимум 4 полных измерения в секунду. Скорость может снизиться до 2 секунд на одно измерение в зависимости от размера и однородности кабеля.
VOP
Регулируется от 20 к 99, сохранен в флэш-памяти.
Технология испытания
Рефлектометрия во временной области (TDR) с управляющей нагрузкой 100 Ом и максимальной амплитудой импульса 6 В.
Тип кабеля
Практически любой кабель, имеющий две и более жилы.
Мощность
4 щелочные батарейки типа АА.
Защита от обратной полярности элементов питания
При неверной установке элементов питания тестер не будет поврежден.
Время работы от аккумулятора
35 часов (стандарт)
Индикация низкого заряда батареи
Светодиодный дисплей переключается между LO и bAtt, когда напряжение батареи падает ниже 4,5 В.
Максимальное выходное напряжение
4 пиковое напряжение
Максимальное напряжение изоляции
250 вольт RMS
Измерения напряжения
Диапазон: От 0 вольт переменного тока до 115 вольт переменного тока; от 0 вольт постоянного тока до ± 150 вольт постоянного тока
Точность: Переменный ток: + / -1% + / -2 вольта (45 Гц до 65 Гц); Постоянный ток: + / -1% + / -2 вольта постоянного тока
Обнаружение высокого напряжения
Обнаруживает напряжение переменного тока до 115 вольт; обнаруживает напряжение постоянного тока до ±150 вольт.
Напряжение переменного тока ≥ 90 вольт или напряжение постоянного тока ≥ 100 вольт приводит к высвечиванию на экране предупреждений о высоком напряжении
Диапазон SmartTone® (5-тональный)
2 134 м
Диапазон тонального генератора
16 093 м
Подача звукового сигнала
Примерно 1 кГц при амплитуде 80% от напряжения элемента питания. Переменная частота и последовательность тонов. Тон сигнала меняется при переходе кабеля в состояние «нормально разомкнут» из любого другого состояния.
Диапазон импеданса
От 35 Ом до 330 Ом с автоматической компенсацией в этом диапазоне. Кабели с импедансами, выходящими за пределы этого диапазона, не могут быть корректно измерены. Возможно получение ошибочных или некорректных результатов.
Диапазон температур
Рабочая: от 0 °C до 40 °C
Хранение: от 0°C до 55°C
Влажность
Рабочая: От 20% до 80% относительной влажности
Хранение: От 0% до 100% относительной влажности
Рабочая влажность
80 % Максимум при 30°С
50 % Максимум при 40°С
Рабочая высота над уровнем моря
3 000 м максимум
Масса
454 г
Размеры
18,8 x 6,9 x 3,6 см
Безопасность
IEC 61010 -1: 2010 ; N10140
Электромагнитная совместимость: IEC/EN61326-1: 2006
Сертификаты и соответствия
    Соответствует действующим требованиям Европейского Союза
    Соответствует определенным австралийским стандартам
   IEC/EN61010-1 CAN/CSA-C22.2 № 1 010,1-92 + CSA-C22.2 № 1010.1B-97, UL/ANSI 3111-1

Модели и принадлежности Fluke Networks TS100Pro


TS100-PRO-BT-TDR
Комплект TS100 PRO Cable Fault Finder TDR с функцией обнаружения мостовых ответвителей
LEAD-ABNP-100
Тестовый шнур с расположенными под углом иголками для прокола изоляции и прокалывающим контактным зажимом. Совместимость с TS100 и TS100 PRO
CASE-TS100

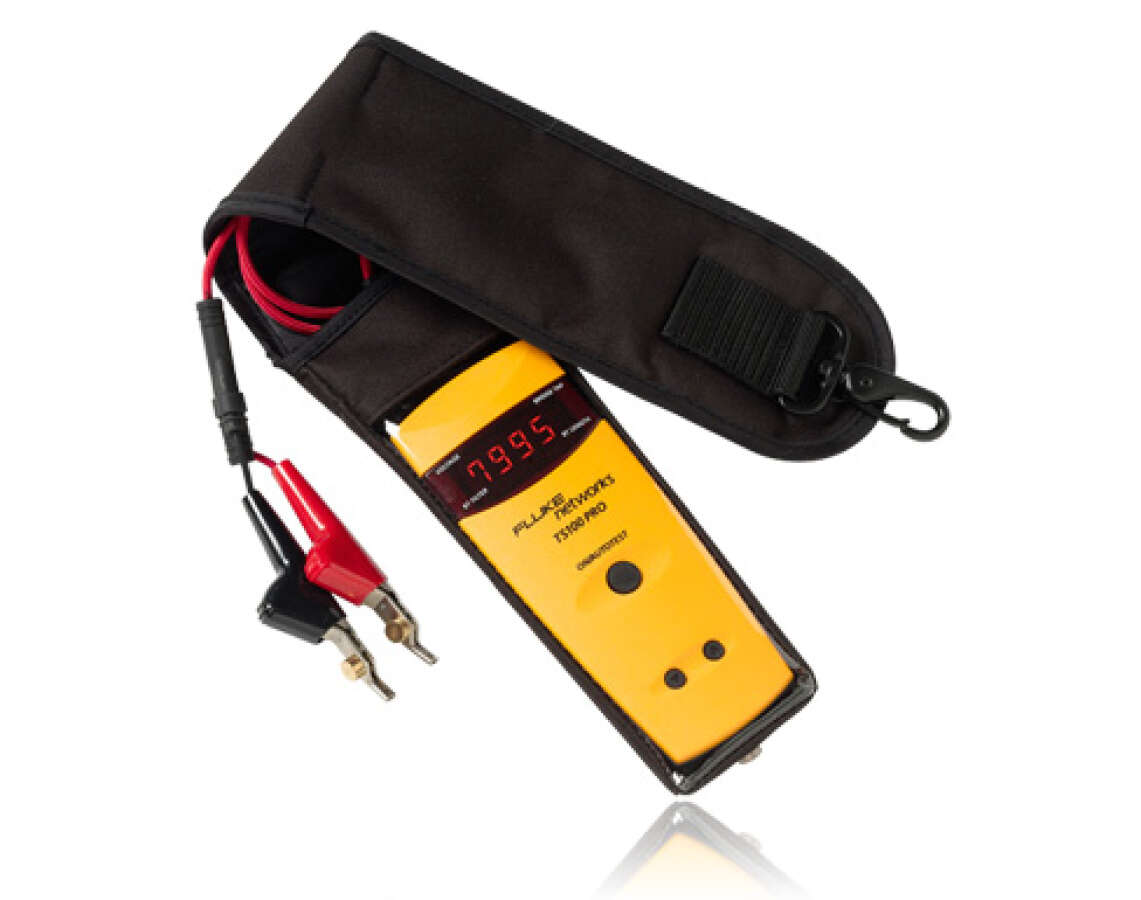

TS100/TS100PRO сумочка с логотипом компании Fluke Networks
LEAD-ALIG-100
Тестовый шнур с зажимами типа «крокодил». Совместим с TS100 и TS100 PRO
LEAD-ABN-100
Тестовый шнур с расположенными под углом иголками для прокола изоляции. Совместим с TS100 и TS100 PRO
