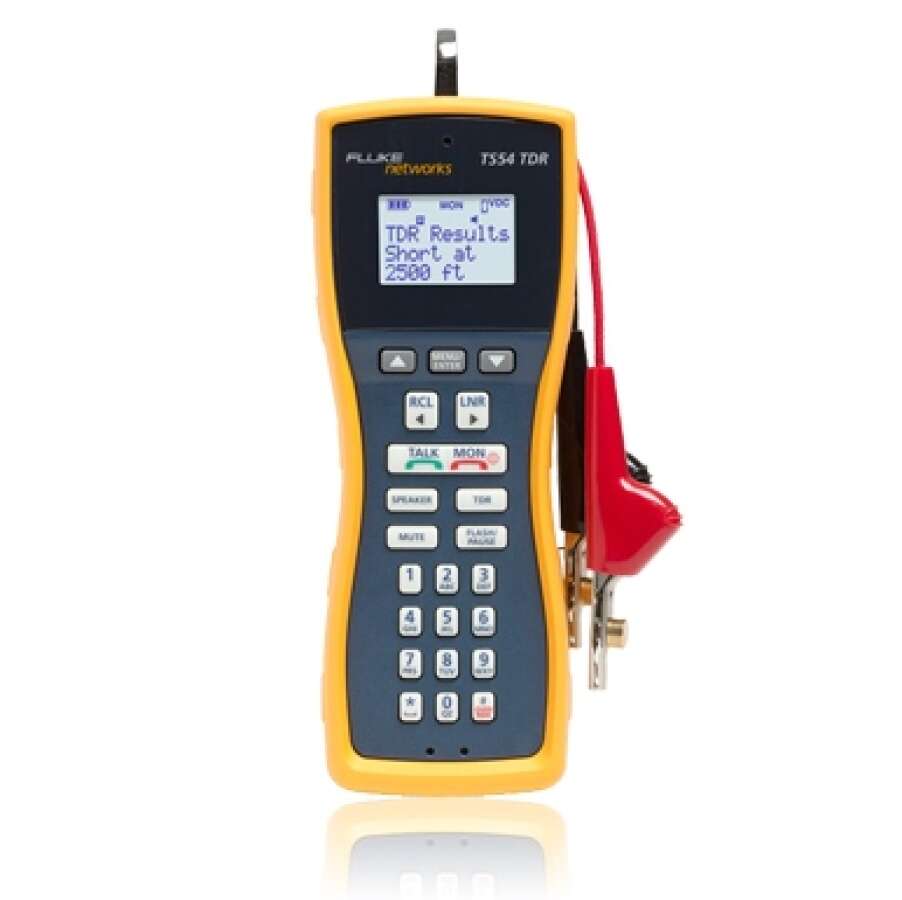

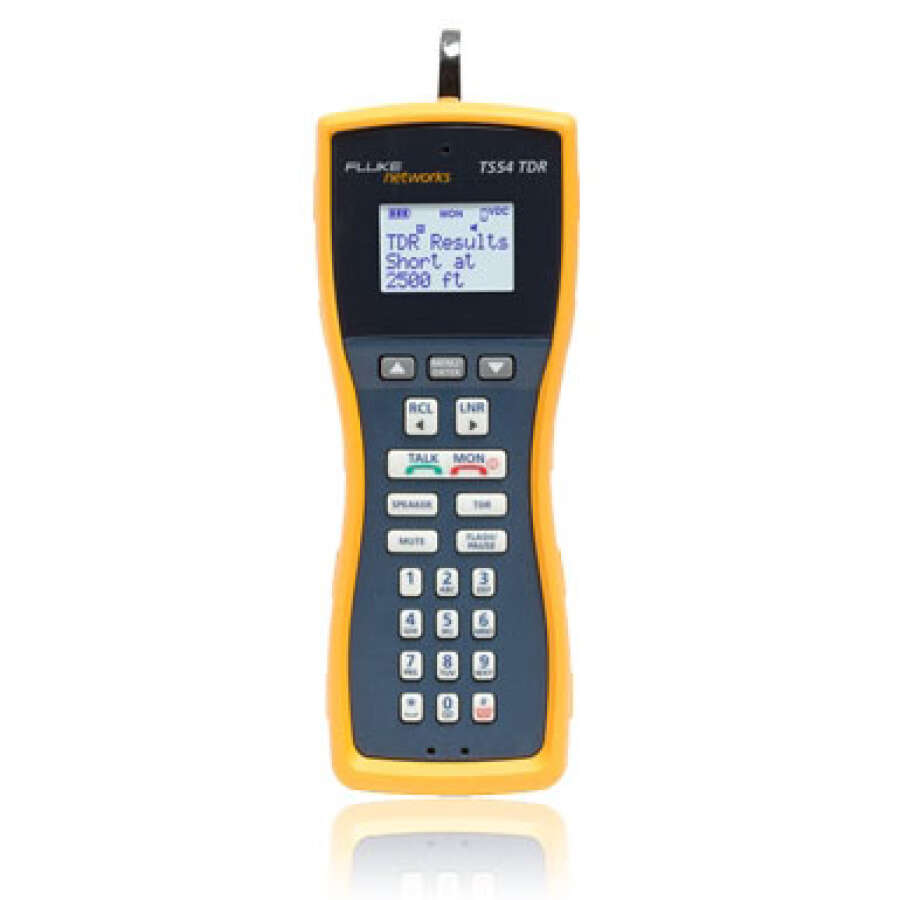

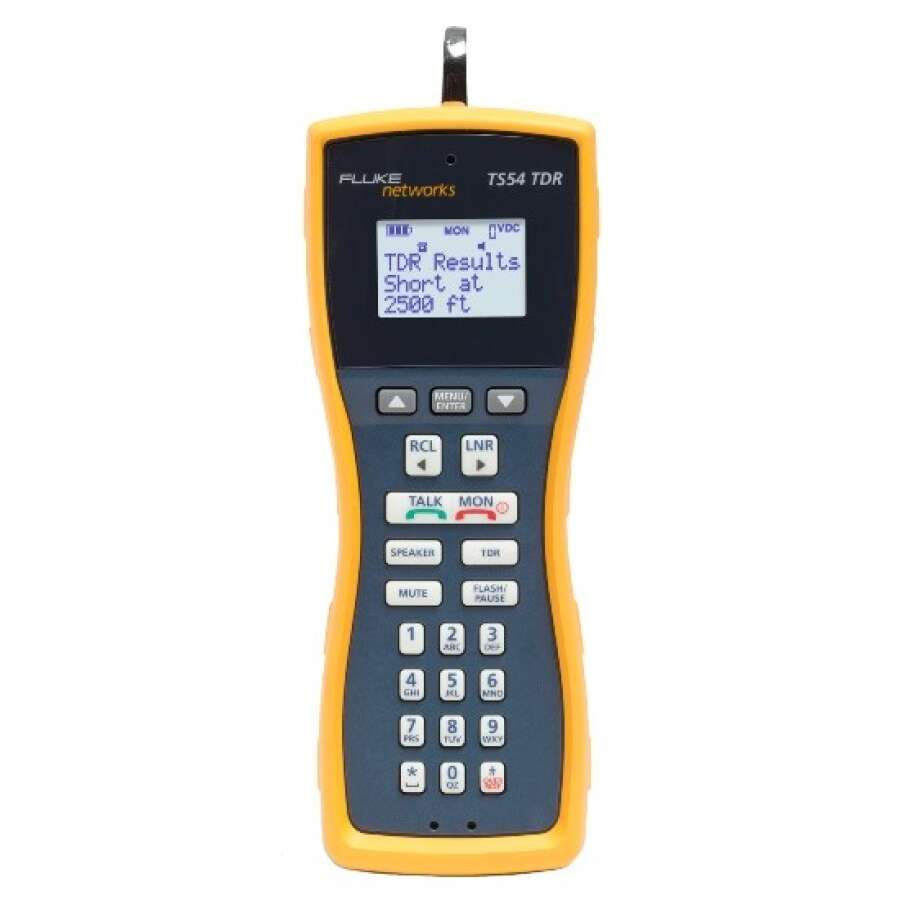

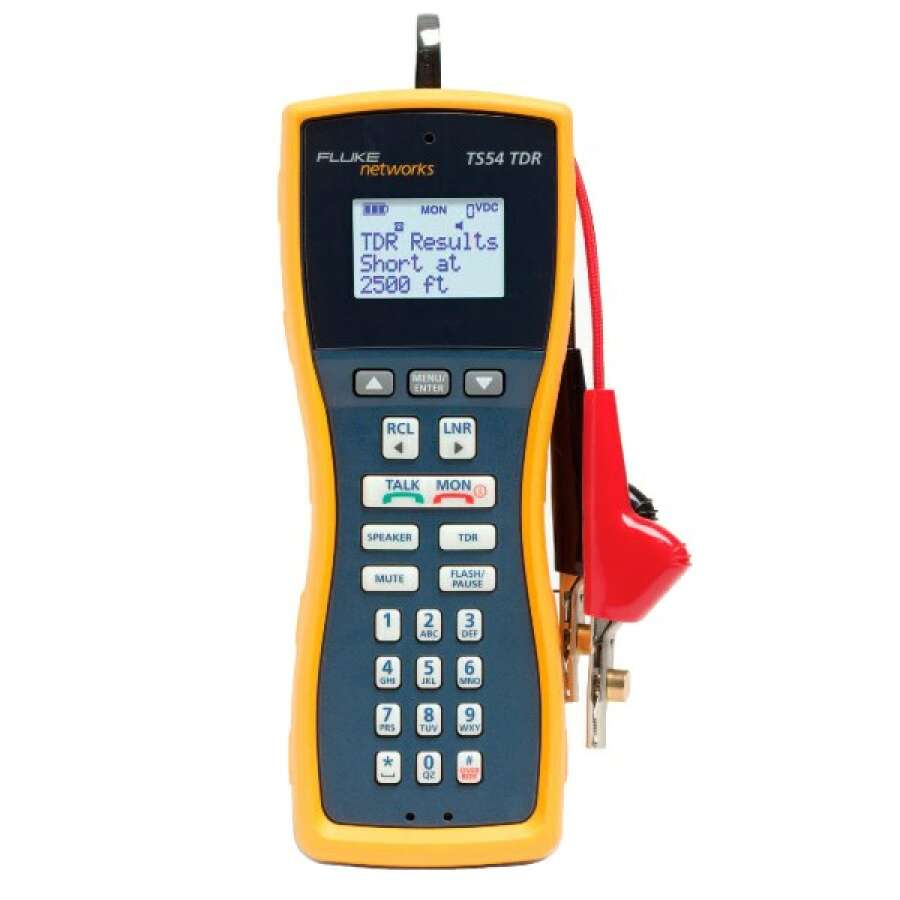

Fluke Networks TS54 TDR - тестовая трубка с рефлектометром и тональным генератором

Артикул: FL-TS54-A-09-TDR

Цена: 51 735.60 руб.

В наличии: 4

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 руб.
51 735.60 руб.
Вопрос менеджеру
Оплата:
  • наличный/безналичный расчет, банковские карты.
Доставка:
  • самовывоз со склада (бесплатно), курьер по Москве, доставка транспортной компанией по России.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Fluke Networks TS54 TDR - тестовая трубка монтера со встроенным рефлектометром для определения повреждений Кабеля. Снабжена тональным генератором для "прозвонки кабеля". Идеально подходит для работы с аналоговыми и цифровыми линиями. TS53 PRO снабжена технологиями RainSafe™ (водонепроницаемость), DropSafe™ (противоударность) и DataSafe™ (безопасна для цифровых линий), все это в новом, прочном корпусе устройства. Трубка оснащена ЖК экраном для отображения номера вызывающего абонента, напряжения и силы тока.



  • Тональный и импульсный набор
  • Память на 9 номеров телефона
  • Обнаружение обрывов, коротких замыканий до 1000 м (встроенный рефлектометр)
  • Генератор тональных сигналов с пятью различными вариантами сигнала
  • Подключение к линии в режиме высокого импеданса
  • Повтор последнего набранного номера
  • Цифровое представление напряжения и силы тока
  • Защита от перенапряжения и перегрузки по току
  • Определение тонального сигнала готовности линии, звонит и получает звонки
  • Определение полярности
  • Спикерфон с усилителем, позволяющий освобождать руки при разговоре
  • Акустический вызывной сигнал обратных вызовов
  • Определитель номера с проверкой ожидания вызова
  • Захват цифр DTMF
  • Защита от блокировки и обход блокировки данных
  • ЖК-дисплей (LCD) большого размера
  • Противоударный корпус
  • Водонепроницаемое исполнение
  • Технология фильтрации DSL/POTS
  • 2-сторонняя гарнитура громкой связи
  • Автоотключение
  • Оповещение о низком заряде батарейки и режиме «без звука»
  • Возможность подключения гарнитуры



Модели тестовой трубки Fluke Networks TS54 TDR



Артикул Фото Комплект поставки

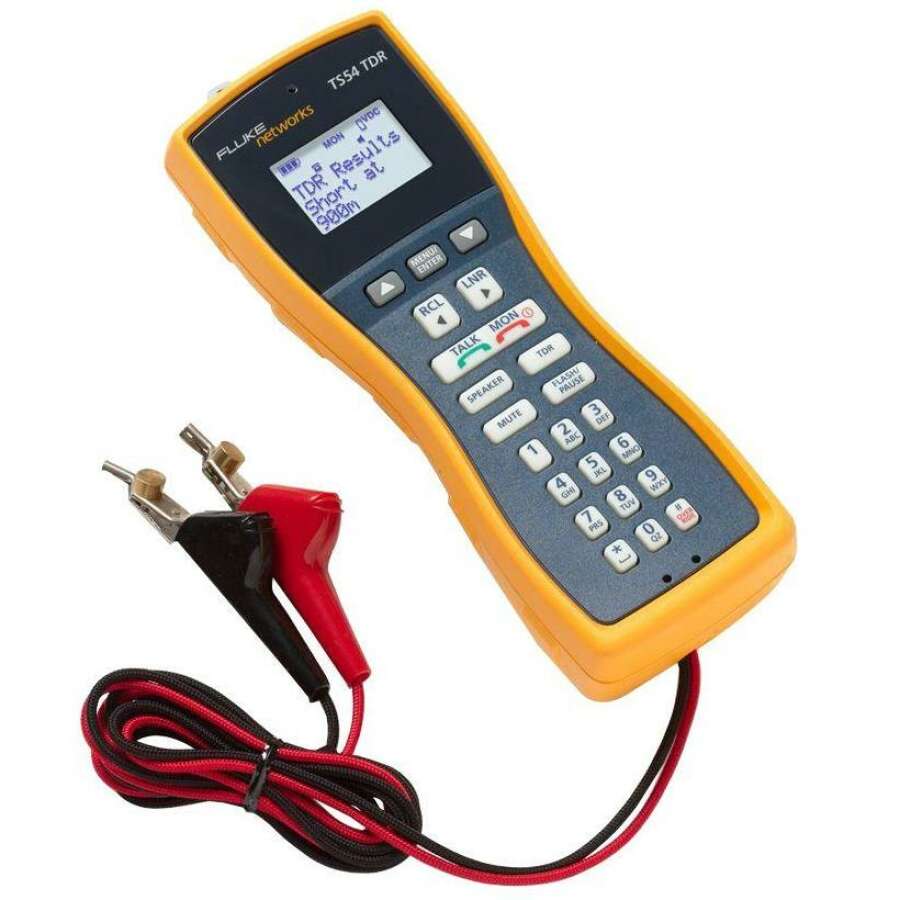

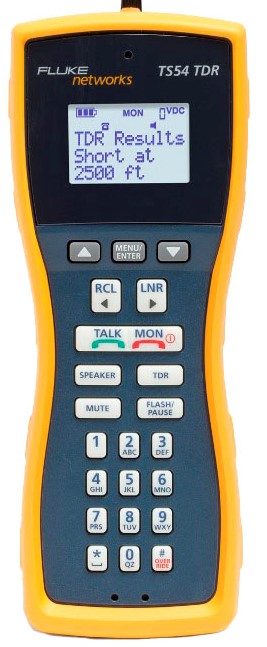

FL-TS54-A-09-TDR

Тестовая трубка TS54 + TDR, крокодилы с игольчатой площадкой для прокола изоляции

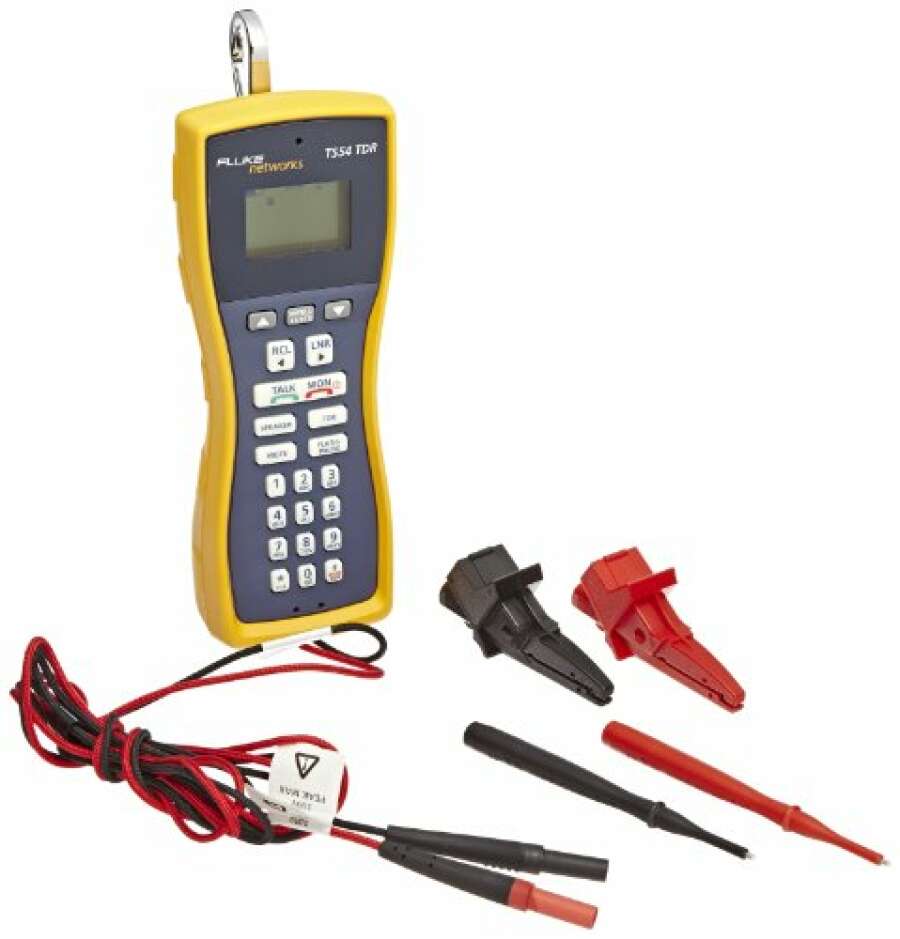

FL-TS54-BANA

Тестовая трубка TS54 + TDR, с вилкой типа «банан» размером в 4 мм, особо широкие зажимы типа «крокодил», тестовые датчики, карабин для крепления к ремню.



Сравнительная таблица тестовых трубок Fluke Networks:





TS54 TDR

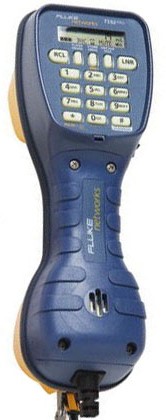

TS52 PRO (не поставляется)

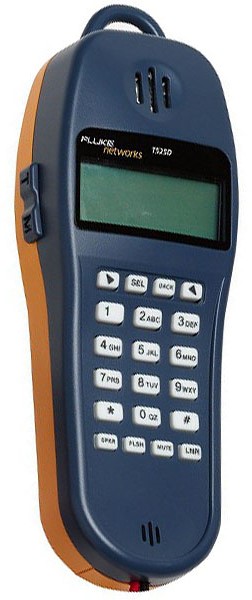

TS25D

TS22A (не поставляется)

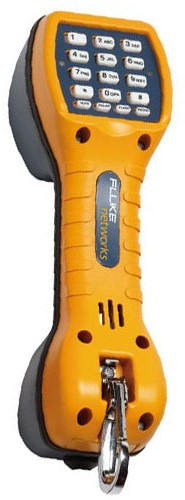

TS30

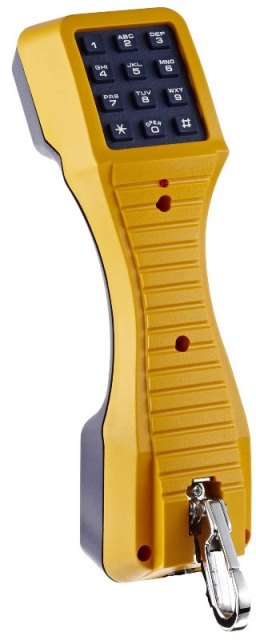

TS19



Основные функции

Звуковой сигнал при вызове

+

+

+

+

+

+

Высокоомное подключение «монитор»

+

+

+

+

+

+

Индикация полярности линии

+

+

+

+

+

+

Тональный и импульсный режим

+

+

+

+

+

+

Повтор последнего номера

+

+

+

+

+

+

Сохранение номеров в памяти

+

+

+

+





Дополнительные функции

Обнаружение обрывов, КЗ, (TDR)

+











LCD экран с подсветкой

+

+

+







Определение номера абонента

+

+

+







Кнопка Mute

+

+

+

+

+



Кнопка паузы

+

+

+

+





Батареи для питания динамика

+

+

+

+





Громкоговоритель (односторонний)

+

+

+

+





Спикерфон (двухсторонняя связь)

+

+



+





Разъем для гарнитуры

+



+







Соответствует Bellcore

+

+



+

+



Защитная блокировка данных

+

+

+







Подавление блокировки данных

+

+

+







Технология фильтрации DSL/POTS

+

+

+







Измерение/индикация напряжения

+

+

+







Измерение/индикация тока

+

+

+







Измерение частоты













Блокировка и преодоление высокого импеданса (DataSafe Pro)

+

+

+







Декодирование цифр DTMF

+

+

+







Тональный генератор

+



+







Подача разговорного напряжения





+







Защитные функции

Защита от повышенного напряжения

+

+

+

+

+



Защита от повышенного тока

+

+

+

+

+



Ударопрочность

+

+



+

+



Защита от дождя

+

+



+

+



Водонепроницаемость (MIL-STD-810E)

+

+











Технические характеристики трубки Fluke Networks TS54 TDR



Электрическая часть

Диапазон тока (при подключении к линии) 10 мА - 100 мА

Сопротивление постоянному току

При подключении к линии 150 Ω (номинал)
При отключении от линии >3 МОм

Импеданс по переменному току

При подключении к линии 600 Ω номинал; 300 Гц – 3400 Гц
При отключении от линии >120 кОм; 300 Гц - 3400 Гц
Гарнитура с полным электрическим сопротивлением 32 Ом

Выходной сигнал при импульсном наборе

Частота импульсов 10 импульсов в секунду ±1 импульс в секунду
Соотношение длительности сигналов отбоя/ответа абонента 60/40
Межсерийный интервал >300 мс
Сопротивление в течение разъединения >100 кОм

Выходной DTMF-сигнал

Погрешность тональной частоты ±1,5 % максимум
Уровень тонального сигнала -3 дБм (комб.) (типичное значение)
Расхождение между высоким и низким тоном 2 дБ ± 2 дБ
Скоростной набор
Объем памяти 9 ячеек для номеров, количеством цифр до 23, скоростного набора и 1 ячейка для последнего набранного номера
Продолжительность PBX Pause Программируемая пользователем; по умолчанию 4 с.
Продолжительность сигнала отбоя Программируется пользователем; по умолчанию - 500 мс
Задержка автоматического отключения Программируется пользователем; по умолчанию - 2 минуты

Измерение напряжения

Диапазон от 4 В до 140 В постоянного тока

Измерение тока

Диапазон 0 мА - 100 мА

Динамическая рефлектометрия

Диапазон до 914 м
Точность ±2 м ±5 %
Подсветка SmartTone
Частоты Стабильный тон: 950 Гц:

Мощность

Тип батареек Щелочная батарея 9 В

Физические характеристики

Размеры 211 мм x 81 мм x 66 мм (без ремня)
Масса 0,53 кг (без зажима для ремня)
Водостойкость Набор тестирования водоустойчив и имеет рейтинг IP64

Внешние условия

Разговор по телефону и набор номера от -30°C до 60°C
Работа ЖК-дисплея от -25°C до 60°C
Хранение от -30°C до 66°C
Высота над уровнем моря 3 000 м. максимум
Относительная влажность 95% при 30°C, 75% при 40°C, 45% при 50°C, 30% при 60°C

Безопасность

Соответствует требованиям нормативов Соответствует стандартам ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 № 61010-1-04, UL 61010-1 (2004) и IEC 61010-1:2010 для категории измерений I, максимум 300 В постоянного тока, 2 степени загрязнения
Максимальное переходное напряжение 1500 В
Электромагнитная совместимость Удовлетворяет требованиям EN61326-1
Примечание. Характеристики могут быть изменены без предварительного уведомления.


Основные функции трубки Fluke Networks TS54 TDR


  • Рефлектометр TDR - определяет длину кабеля (витая пара, коаксиальный кабель)
  • Подсветка - пять разных тонов для быстрого и легкого отбора нескольких пар проводов
  • SmartTone® - изменение тона генератора при замыкании (и последующем размыкании) пары на которую подается сигнал. Помогает точнее отбирать нужные проводники
  • Предупреждение о присутствии данных на линии
  • Измерение напряжения - определяет потенциальные проблемы на линии
  • Измерение тока (мА) - проверяет достаточность тока на линии
  • Определение вызывающего абонента с ожиданием звонка CID - проверяет функционирование службы
  • Функция DTMF Digit Grabbing - изолирует неисправное оборудование на территории клиента
  • Определяет тональный сигнал готовности линии, звонит и получает звонки;
  • Определяет полярность.
  • DropSafe™ PRO - прошел испытание падением с высоты 20 футов на бетон
  • RainSafe™ PRO - защита в экстремальных погодных условиях
  • DataSafe™ PRO - предотвращает помехи передачи данных на линии
  • Клавиатура с высокой видимостью, клавиши светятся в темноте, приспособлена для любой среды вне помещений
  • Большой, LCD экран с подсветкой
  • Удобное меню и интерфейс пользователя
  • 2-сторонняя гарнитура громкой связи
  • Дополнительная гарнитура

Fluke Networks TS54 TDR - тестовая трубка с рефлектометром. Демонстрация возможностей!

Модели тестовой трубки Fluke Networks TS54 TDR


FL-TS54-A-09-TDR

Тестовая трубка TS54 + TDR, ABN с иголкой для прокола изоляции
FL-TS54-BANA
Тестовая трубка TS54 + TDR, с вилкой типа «банан» размером в 4 мм, особо широкие зажимы типа «крокодил» и тестовый датчик


Аксессуары для трубки Fluke Networks TS54 TDR

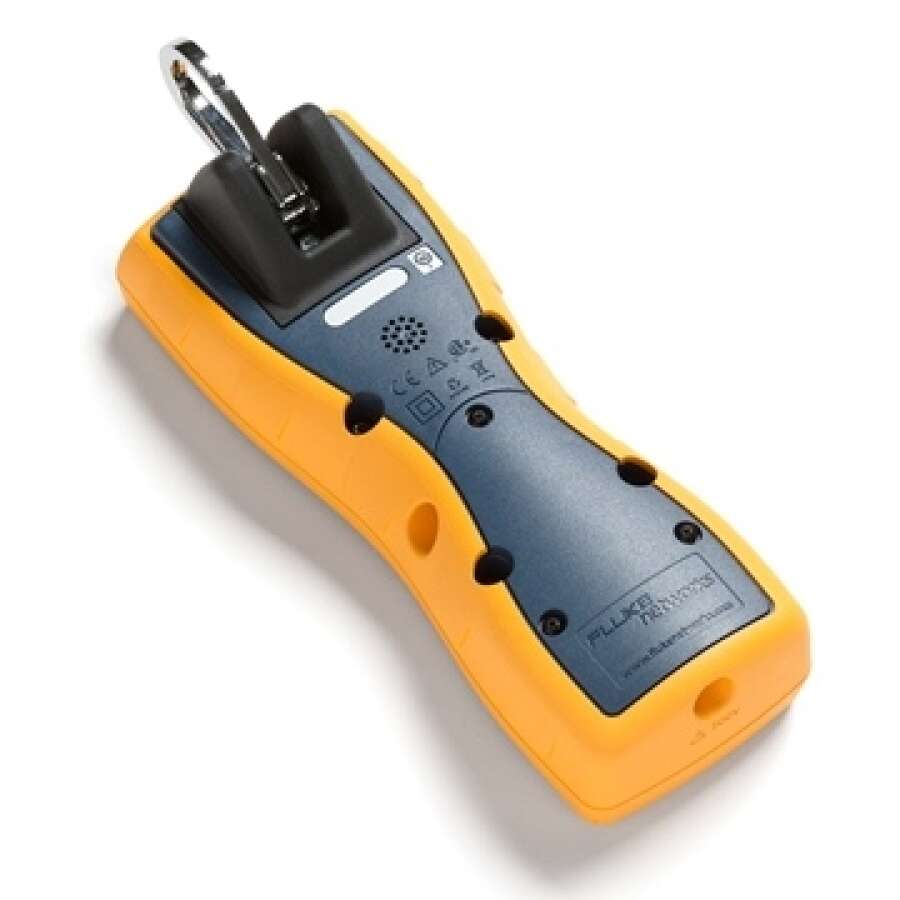

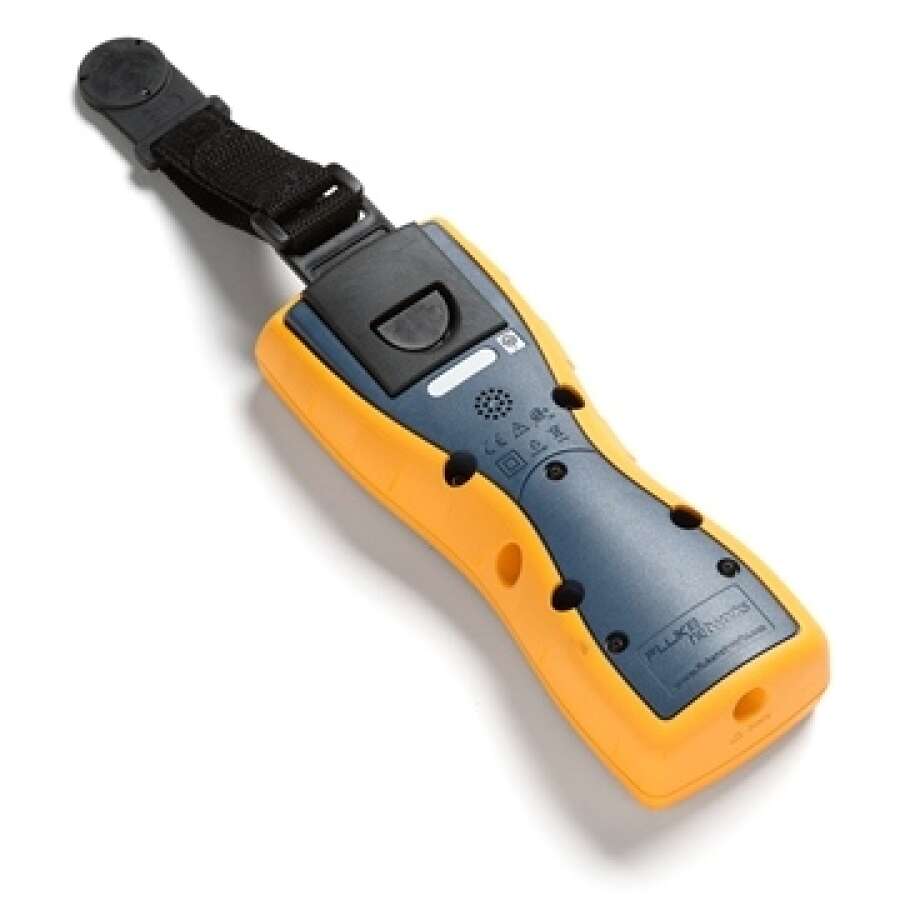

BELTCLIP-TS
Крепление к ремню
LEAD-PIRC-PIN
Тестовый шнур с иголками для прокола изоляции
LEAD-CO-346A
Тестовый шнур с вилкой 346А для Central Office1
LEAD-ABN-PPIN
Тестовый шнур с вилкой RJ-11 с расположенными под углом иголками для прокола изоляции и прокалывающим контактным зажимом.
LEAD-ALIG-CLP
Тестовый шнур с зажимами типа «крокодил».
LEAD-ABNPRJ11
Тестовый шнур с вилкой RJ-11 с расположенными под углом иголками для прокола изоляции и прокалывающим контактным зажимом.
LEAD-BANA-CLP
Тестовый шнур с вилкой типа «банан» размером в 4 мм, зажимы типа «крокодил» и тестовый датчик.
HEADSET-TS
Гарнитура
