Greenlee TF1ABLA - импульсный локатор Toneranger для подземных/воздушных линий и скрытой проводки с А-рамой для локализации высокоомных повреждений изоляции кабеля

Артикул: GT-TF1ABLA

Цена:

Средний срок поставки: 8-10 недель

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

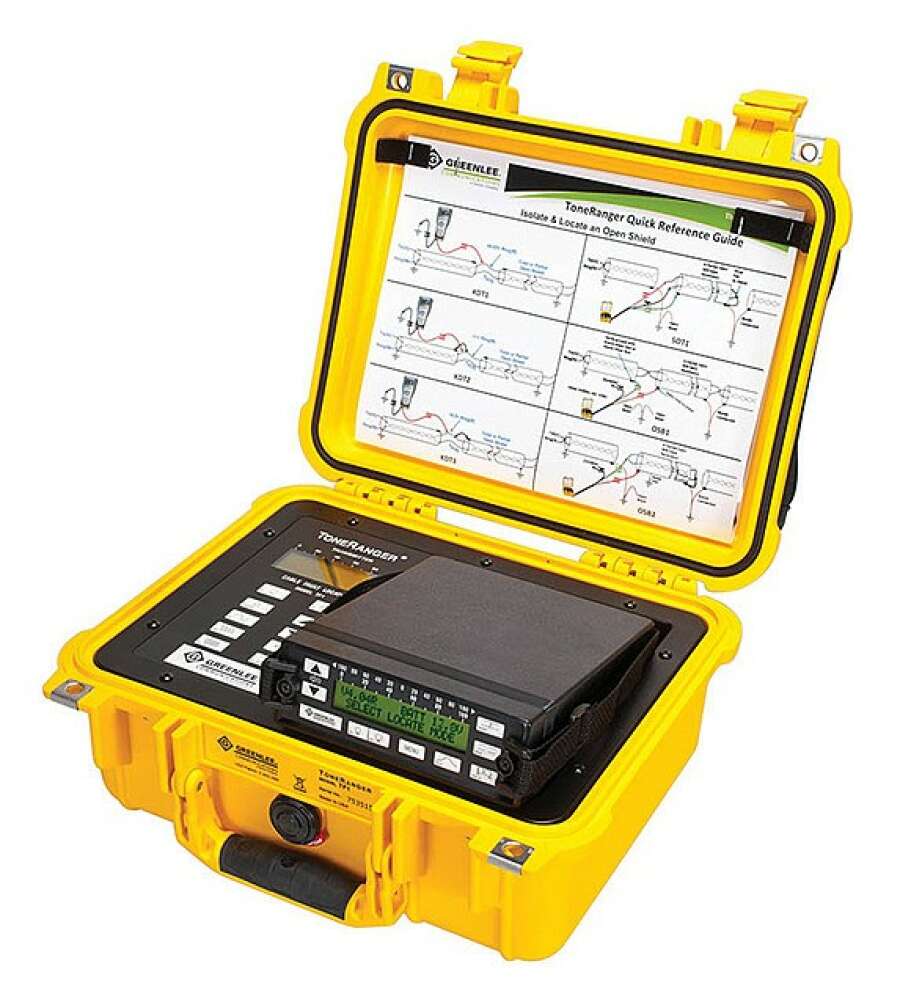

Greenlee TF1ABLA - импульсный локатор Toneranger для подземных/воздушных линий и скрытой проводки с А-рамой для локализации высокоомных повреждений изоляции кабеля. Это уникальный кабельный локатор, способный измерить основные первичные параметры кабеля, оценить расстояние до повреждения кабеля и точно локализовать его на местности. Причем Greenlee ToneRanger легко локализует повреждение под землей, в воздухе и даже под водой. Он рекомендован для локализации «сложных» повреждений кабеля: утечки на землю, замыкание пар кабеля без утечки на землю, локализация повреждений в кабелях расположенных под асфальтным покрытием или находящихся под давлением, множественные повреждения и т.д.

Преимущества кабельного локатора Greenlee ToneRanger

  • Высокая точность локализации повреждения
  • Отсутствие зависимости результатов диагностики от длины и температуры кабеля, разности сечения жил различных участков, количества участков, наличие воды в кабеле и муфтах

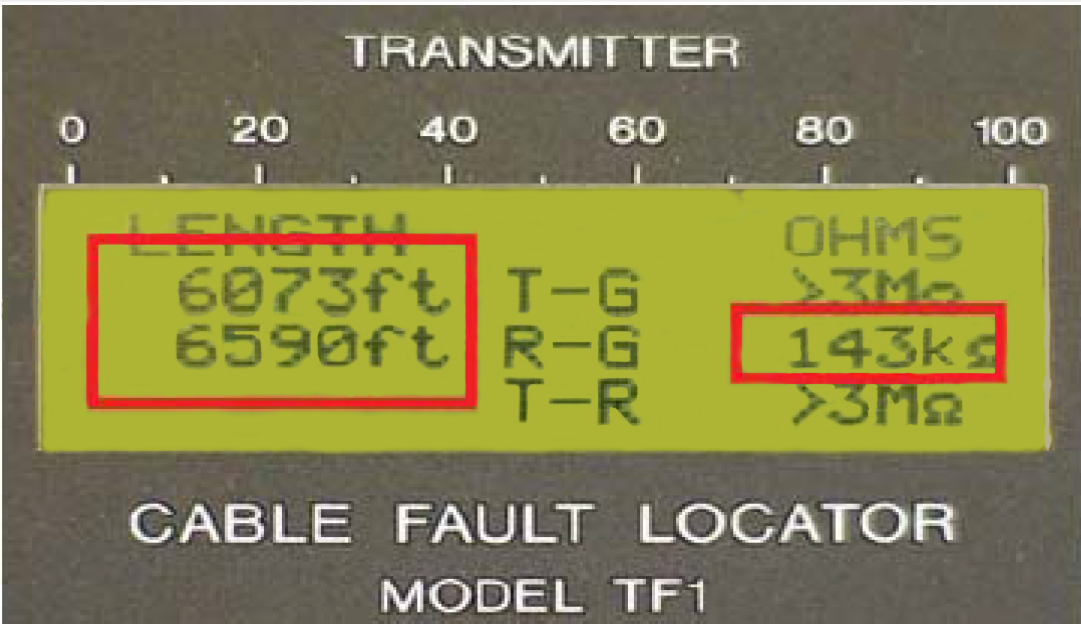

  • Измерение параметров:
    • Сопротивление изоляции
    • Сопротивление шлейфа
    • Емкость
    • Определение расстояния до повреждения
  • Локализация повреждений:
    • Пониженное сопротивление изоляции
    • Короткое замыкание
    • Обрыв
    • Перепутанные пары
  • В ходе измерений не осуществляет влияния на передачу информации в соседних DSL линиях
  • Всепогодное вибро- и ударопрочное исполнение

Видео обзор многофункционального кабельного локатора Greenlee ToneRanger

Технические характеристики импульсного локатора Greenlee TF1ABLA

Частота сигнала

Частота сигнала Максимальная длина пары Конфигурация кабеля
LO 145 (185) Гц 5000 м Воздушные/Подземные
MED 335 (320) Гц 2000 м Воздушные/Подземные
HI 985 (880) Гц 700 м Только подземные

Питание

Параметр Значение
Приемник
Тип источника питания 8 батарей (тип АА)
Время непрерывной работы от заряженых батарей 40 часов
Передатчик
Тип источника питания 10 батарей (тип D)



Основные функции кабельного локатора Greenlee ToneRanger

  • Предварительная оценка расстояния до деффекта

ToneRanger – единственный в своем роде кабельный локатор, способный измерить основные первичные параметры кабеля и оценить расстояние до повреждения кабеля перед его локализацией, что существенно сэкономит время ремонтной бригады. Для более точной диагностики параметров кабельной линии и рекомендуется использовать Sidekick Plus совместно с Greenlee ToneRanger.

  • Локализация места дефекта в подземных кабелях при помощи Greenlee ToneRanger

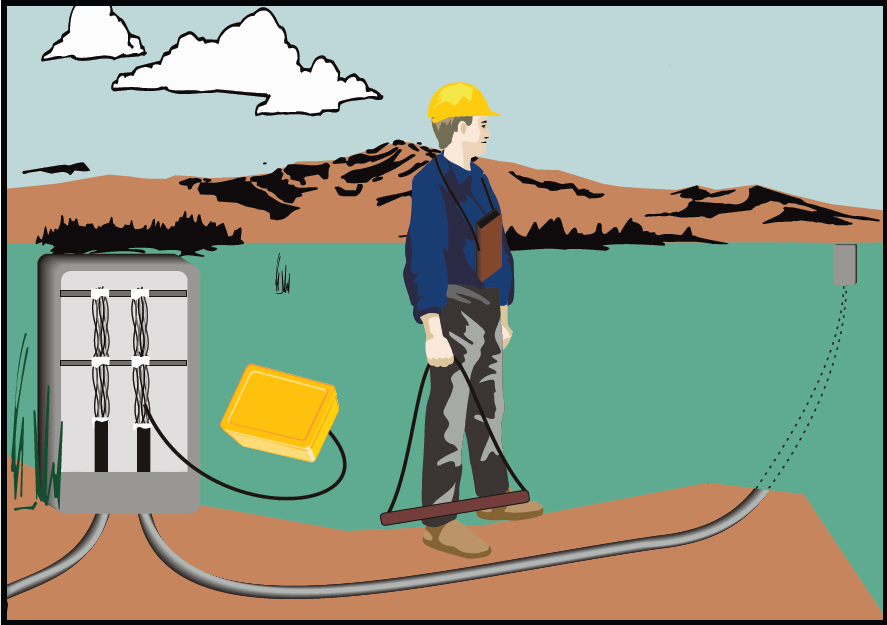

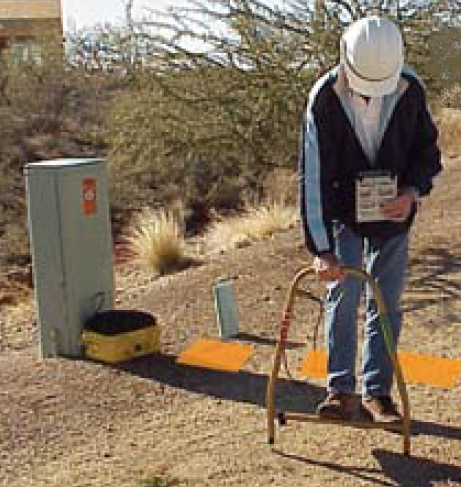

Особенностью в локализации повреждения при помощи Greenlee Toneranger, является одновременная подача коротких высоковольтных слаботочных импульсов и тонального сигнала на дефектную цепь в кабеле. В результате подачи импульсов в дефектном месте кабеля образуется электрическая дуга, шунтирующая дефектный участок, что приводит к резкому снижению уровня тонального сигнала в месте повреждения. Локализация дефекта заключается в поиске вдоль кабеля места, где амплитуда тонального сигнала будет минимальной. Поэтому на точность локализации дефекта при помощи ToneRanger не влияют длина и температура кабеля, разность сечения жил, наличие воды в кабеле и муфтах. В качестве датчика используются индуктивные катушки или А-рама.

  • Локализация места дефекта в воздушных кабелях при помощи Greenlee ToneRanger

Для локализации повреждений в подвесных (воздушных) кабельных линиях применяется специальное приспособление - хамбакер. Он представляет собой две катушки, с обратным по отношению друг к другу направлением намотки и с обратной полярностью магнитных сердечников. Сигнал от генератора наводит в обеих катушках ток в одном и том же направлении, источники же помех наводят ток в противоположных направлениях, при сложении полезный сигнал суммируется и усиливается, помехи взаимоуничтожаются. Поиск повреждений в подземной кабельной линии может осуществляться на поверхности земли, бетона и асфальта (стандартные кабельные локаторы – только земли).

  • Работа с влажным кабелем

Для работы с влажным кабелем при идентификации его пар передатчик ToneRanger подает сигнал на частоте 577Гц и напряжением 1,4 В. При этом для однозначной идентификации пары не требуется сложных настроек прибора!
