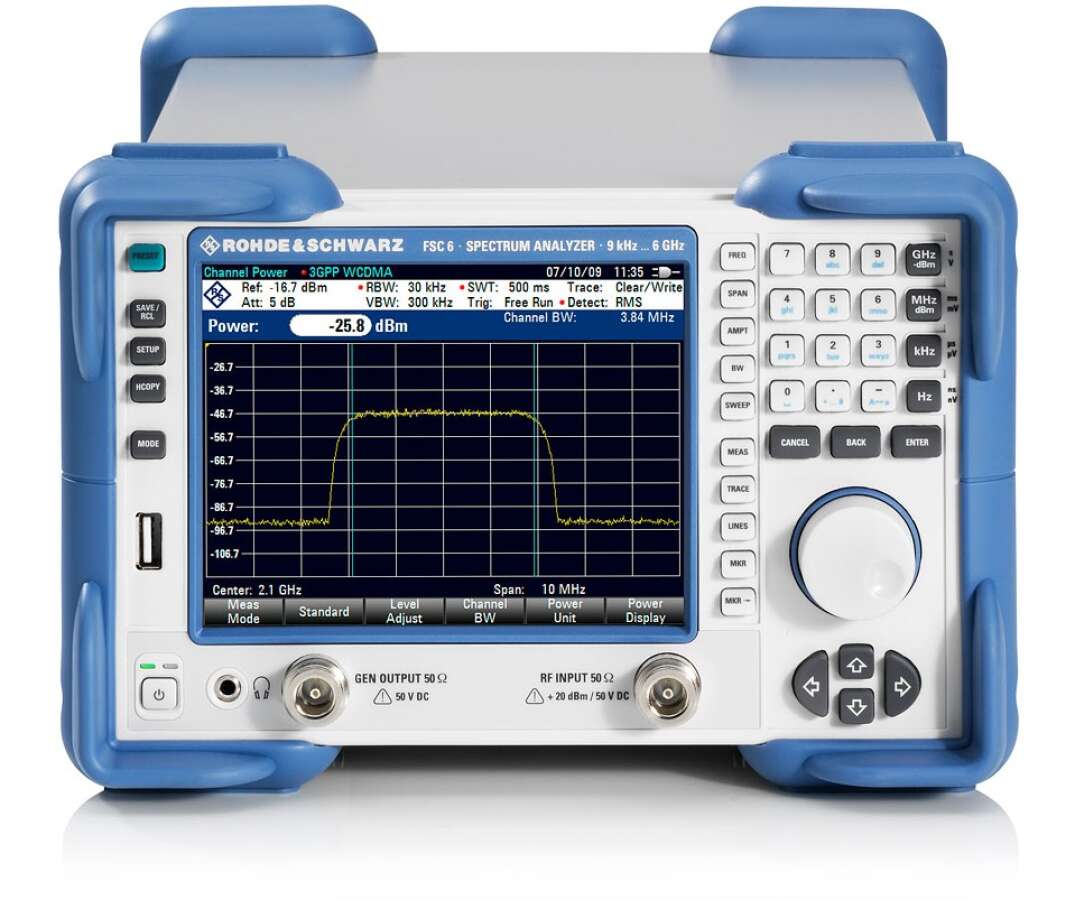

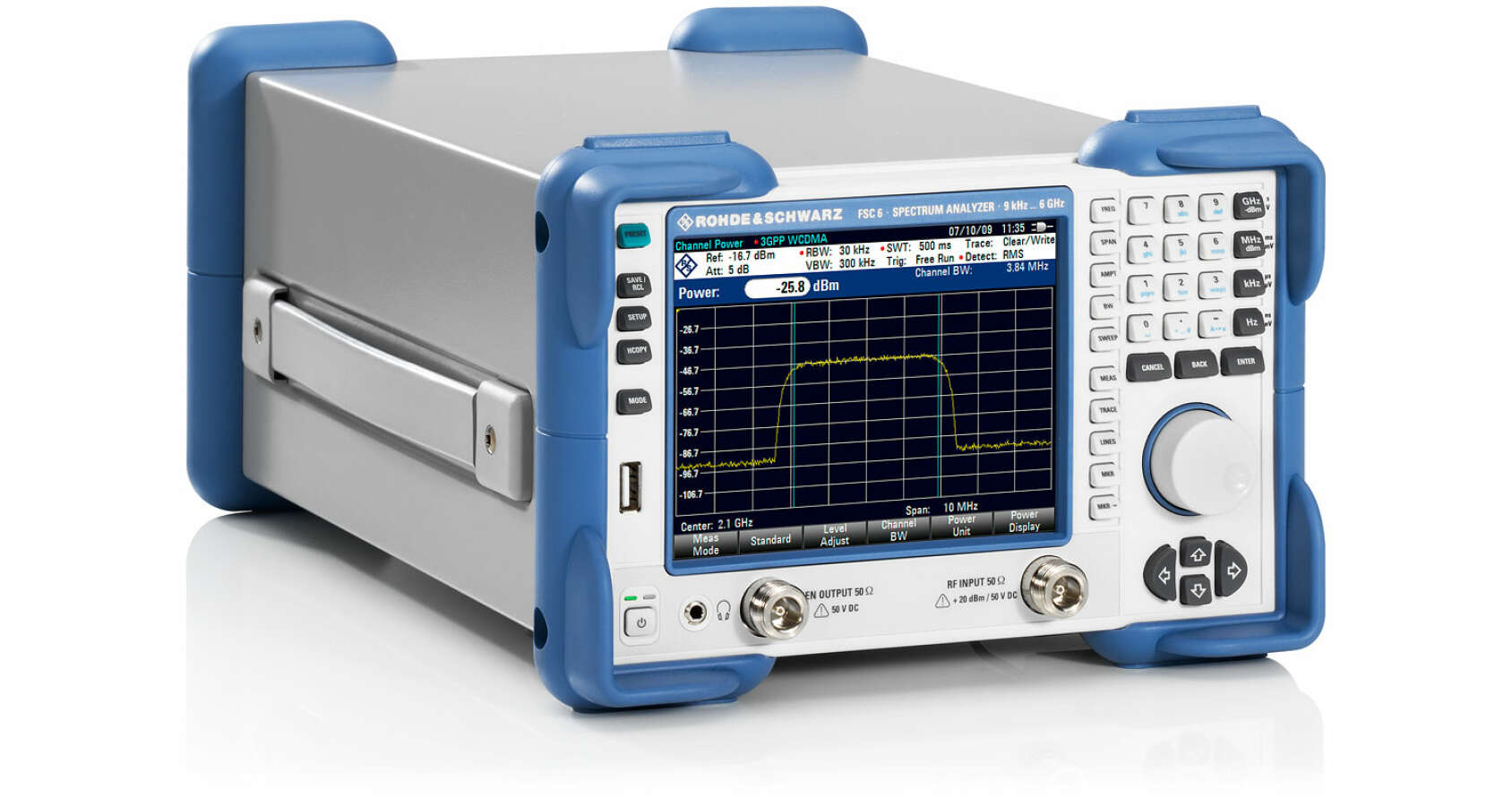

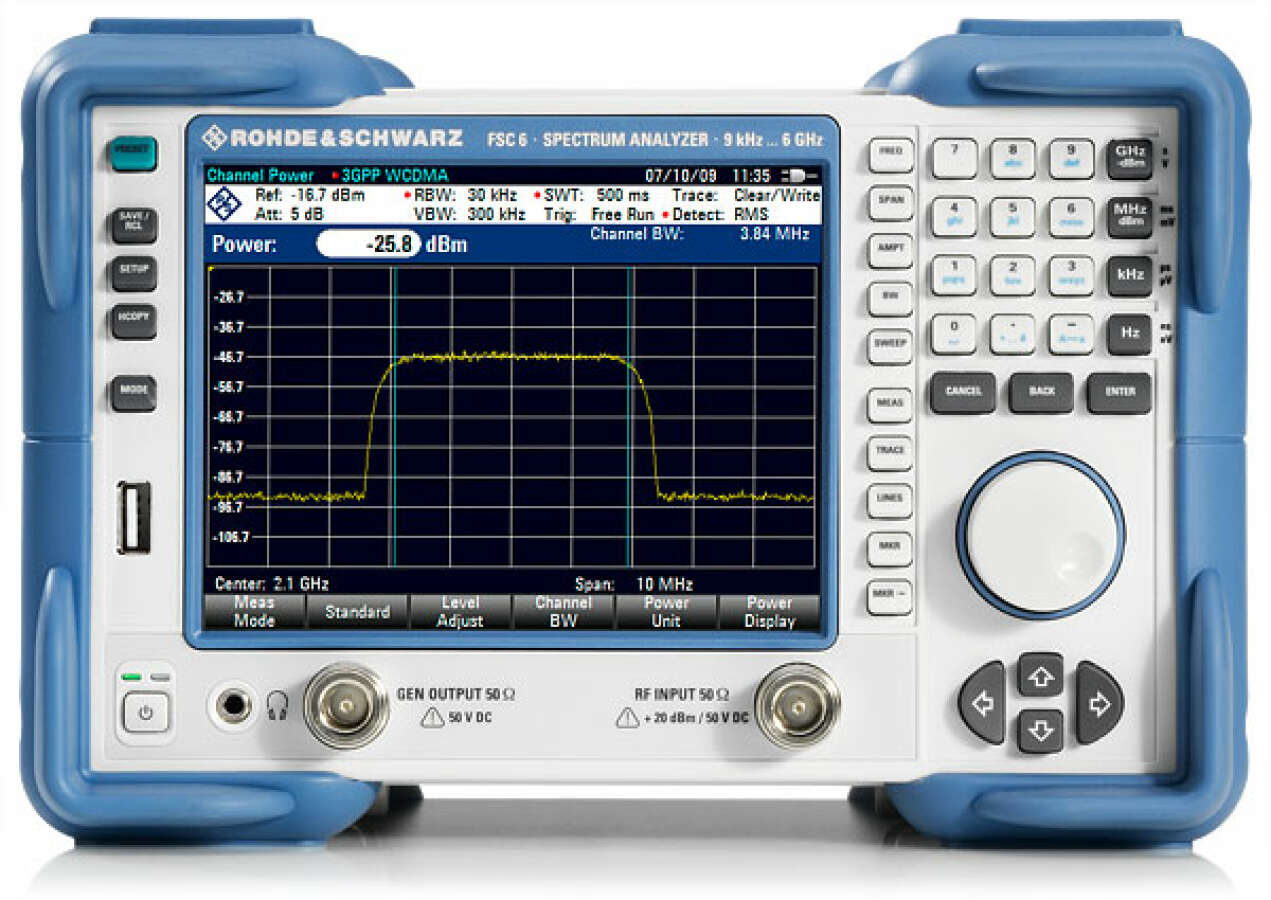

Rohde&Schwarz FSC3 - анализатор спектра, от 9 кГц до 3 ГГц

Артикул: RS-FSC-3-1

Цена:

Средний срок поставки: 14-16 недель

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Rohde&Schwarz FSC3 анализатор – это компактный, экономичный прибор, обладающий всеми необходимыми возможностями профессионального анализатора спектра. Данный прибор будет идеальным выбором и при проведении работ по техническому обслуживанию или ремонту. Анализатор FSC отличается широчайшим выбором функций, упрощающих и ускоряющих разработку и испытание радиотехнических устройств.



Особенности:

  • Диапазон частот: от 9 кГц до 3 ГГц;
  • Полосы разрешения: от 10 Гц до 3 МГц;
  • Высокая чувствительность: < –141 дБмВт (1 Гц); с опцией предусилителя: < –161 дБмВт (1 Гц) ;
  • Точка пересечения третьего порядка: > 10 дБмВт, 15 дБмВт (тип.);
  • Низкая погрешность измерений: < 1 дБ;
  • Опциональный предусилитель;
  • Поддержка датчиков мощности R&S NRP-Zxx;
  • Хранение результатов измерений на флеш-накопителе USB;
  • Интерфейсы локальной сети и USB для дистанционного управления и передачи результатов измерений;
  • Программное обеспечение R&S FSCView для упрощения документирования результатов измерений;
  • Компактные размеры;
  • Низкое энергопотребление (12 Вт);



Комплек поставки Rohde&Schwarz FSC3:

  • Прибор;
  • Кабель питания;
  • USB-кабель для соединения с компьютером;
  • Инструкция быстрого запуска;
  • CD-диск с инструкциями.

Технические характеристики Rohde&Schwarz FSC3

Параметры

Значение

Диапазон частот

от 9 кГц до 3 ГГц

Полоса разрешения

от 10 Гц до 3 МГц

Средний уровень собственных шумов (DANL)

до 6 ГГц
(без предусилителя, полоса разрешения 1 Гц)

< –138 дБмВт, тип. < –143 дБмВт

до 3 ГГцопцией предусилителя FSC-B22, полоса разрешения 1 Гц)

< –155 дБмВт, тип. < –159 дБмВт

Точка IP3 (на частоте 1 ГГц)

тип. 15 дБмВт

Фазовый шум (на частоте 500 МГц)

отстройка 30 кГц

< –95 дБн (1 Гц)

отстройка 100 кГц

< –100 дБн (1 Гц)

отстройка 1 МГц

< –120 дБн (1 Гц)

Детекторы

отсчетов, максимально/минимально-пиковый, автопиковый, среднеквадратический

Погрешность измерения уровня

10 МГц < f ≤ 3,6 ГГц

< 1 дБ, тип. 0,5 дБ

Общие характеристики

Дисплей

5,7" (14,5 мм)
цветной ЖК-дисплей с VGA-разрешением

Габариты (Ш x В x Г), мм

233  х 158  х 350

Масса, кг

4,5

Область применения Rohde&Schwarz FSC3

  1. Универсальный анализатор спектра:
  • Быстрая проверка спектральных характеристик (гармоники, коэффициент амплитудной модуляции, ACLR и т. д.) или для целей диагностики;
  • Сервисные и ремонтные центры, учебные центры, университеты или школы;
  • Высокая точность измерений;
  • Высокая чувствительность;
  • Интерфейсы локальной сети и USB;

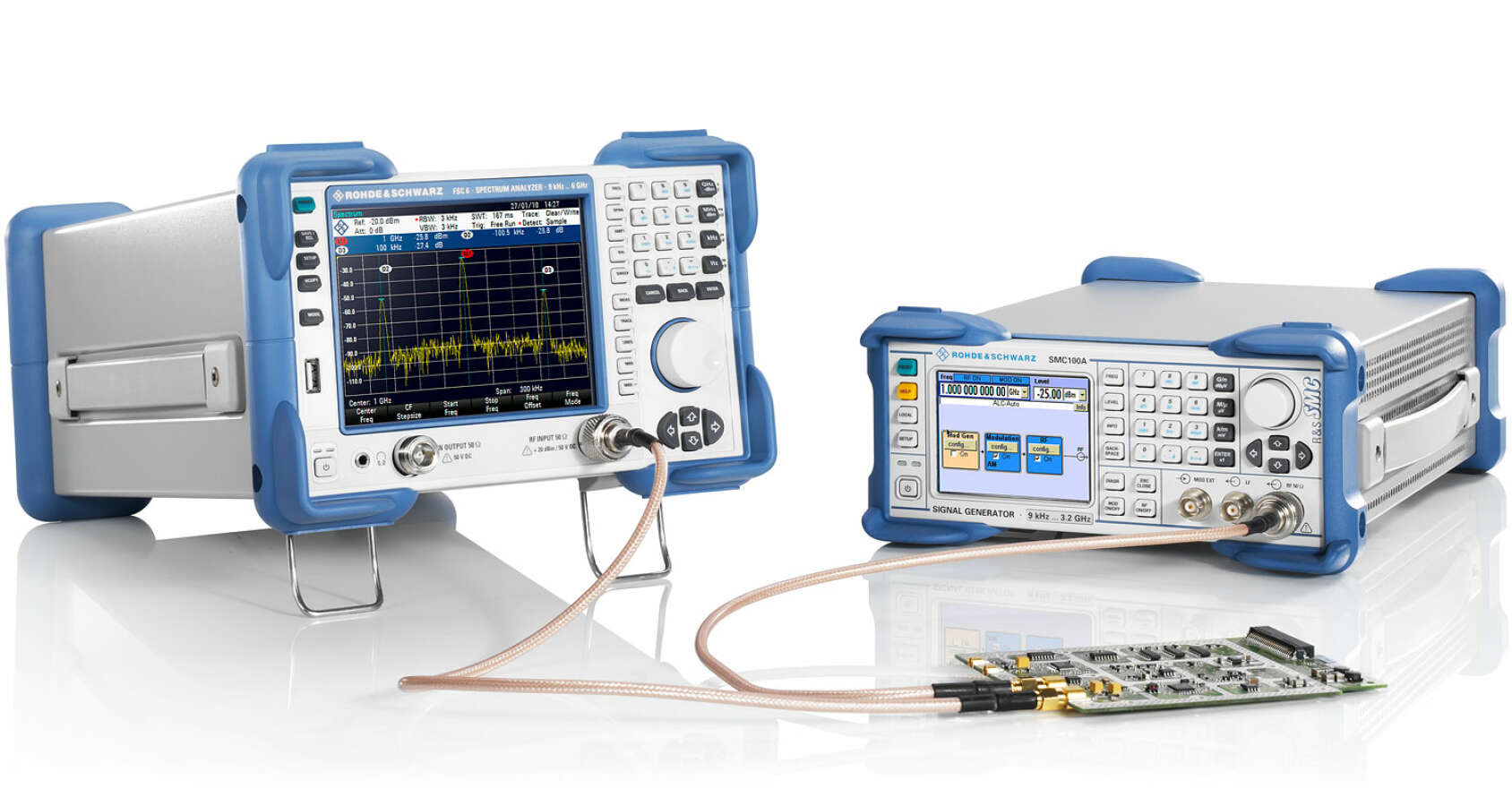

  1. Использование в компактных системах тестирования:
  • Небольшие габариты позволяют устанавливать два прибора FSC или один прибор FSC и один генератор сигналов SMC100A в одну 19-дюймовую стойку;
  • Дистанционное управление через интерфейс USB или локальную сеть;
  • Поддержка датчиков мощности NRP-Zxx;
  • Низкая потребляемая мощность (12 Вт);
  • Пассивное охлаждение, т. е. отсутствие встроенного вентилятора;



  1.  Измерения мощности:
  • Высокоточный высокочастотный измеритель мощности с датчиками мощности NRP-Zxx;



  1. Спутниковый мониторинг:
  • Позиционирование спутниковой антенны;
  • Управление каналом связи;



  1. Универсальный КИП:
  • Определение проблем с ЭМС с помощью пробников ближнего поля.

Опции и аксессуары Rohde&Schwarz FSC3

Артикул

Наименование

Код

FSC3

Анализатор спектра, от 9 кГц до 3 ГГц

1314.3006.03

FSC3.13

Анализатор спектра, от 9 кГц до 3 ГГц, со следящим генератором

1314.3006.13

FSC6

Анализатор спектра, от 9 кГц до 6 ГГц

1314.3006.06

FSC6.16

Анализатор спектра, от 9 кГц до 6 ГГц, со следящим генератором

1314.3006.16

Опции

FSC-B22

Предусилитель, от 100 кГц до 3 / 6 ГГц

1314.3535.02

Принадлежности

HA-Z210

Запасной сетевой LAN-кабель

1314.3006.13

FSH-Z36

Наушники

1314.3006.06

ZZA-T33

19’’ адаптер для крепления двух приборов рядом друг с другом

1314.3006.13

ZZA-T37

19’’ адаптер для монтажа связки приборов FSC/SMC

1314.3006.06

RAM

Переходник 50/75 Ом, двунаправленный, от 0Гц до 2,7ГГц, гнездо N-типа / штырь N-типа, допустимая нагрузка 2Вт

1314.3006.13

RAZ

Переходник 50/75 Ом, двунаправленный, от 0Гц до 2,7ГГц, гнездо N-типа / штырь N-типа, допустимая нагрузка 2Вт

1314.3006.06

FSH-Z38

Переходник, 50 Ом/75 Ом, двунаправленный, от 0 Гц до 1 ГГц, гнездо BNC / штырь N-типа, допустимая нагрузка 1 Вт

1314.3006.13

HZ-15

Набор пробников для измерения напряженности электромагнитного поля в ближней зоне с помощью измерительных приемников  и анализаторов спектра

1314.3006.06

HZ-16

Предусилитель для HZ-15

1314.3006.13
