Rohde&Schwarz FSL6.16 - анализатор спектра, диапазон частот от 9 кГц до 6 ГГц, со следящим генератором

Артикул: RS-FSL6.16

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

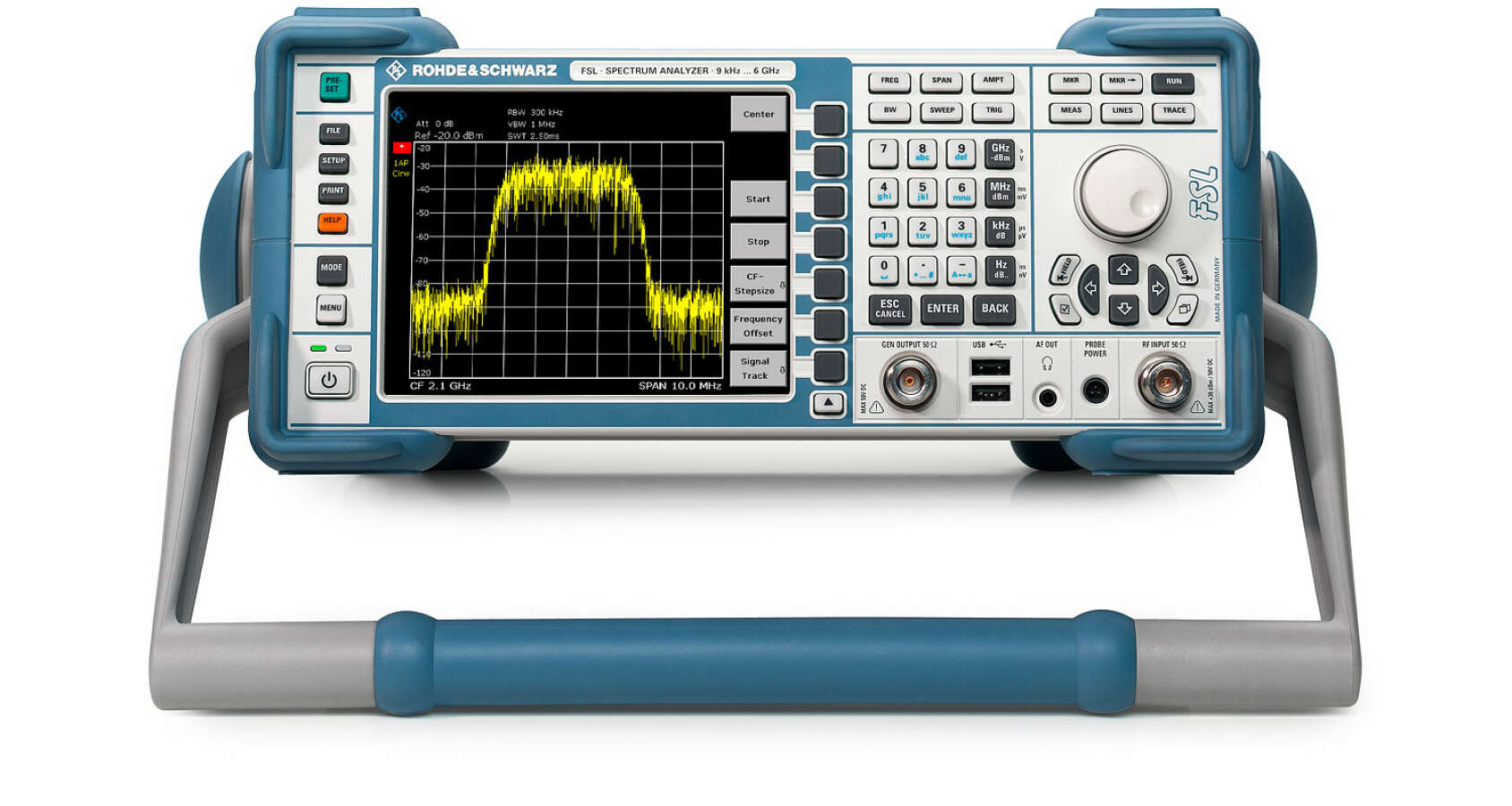

Rohde&Schwarz FSL – чрезвычайно легкий и компактный анализатор спектра, который идеально подходит для решения всевозможных задач в разработке, сервисе и на производстве.



Особенности:

  • Диапазон частот от 9 кГц до 6 ГГц;
  • Наилучшие радиочастотные характеристики в своем классе, в том числе:
    • - фазовый шум: – 103 дБн (1 Гц) при отстройке от несущей 10 кГц;
    • - точка TOI: +18 дБмВт;
    • - полосы частот: от 10 Гц до 10 МГц;
    • - средн. уровень собств. шумов (DANL): – 162 дБмВт (1 Гц);
  • Наибольшая полоса анализа сигналов в своем классе (28 МГц);
  • Высокая точность измерений, даже в диапазоне СВЧ;
  • Высокая точность установки фильтра разрешения благодаря полностью цифровой реализации;
  • Прочность и компактность;
  • Ручка для переноски и малый вес (менее 8 кг);
  • Дополнительная аккумуляторная батарея;
  • Широкий диапазон функций, простота управления;
  • Простота обновления на месте эксплуатации.



Комплект поставки:

  • Прибор;
  • Кабель питания;
  • Инструкция для быстрой настройки;
  • CD-диск с документацией.

Технические характеристики Rohde&Schwarz FSL6.16

Параметры

Значение

Диапазон частот

от 9 кГц до 6 ГГц

Точность воспроизведения частоты

1 × 10–6

С опорным генератором FSL-B4

1 × 10–7

Полосы разрешения

Стандартные

от 300 Гц до 10 МГц с кратностью шага 1/3,
дополнительно 20 МГц при нулевой полосе обзора

С опцией FSL-B7

от 10 Гц до 10 МГц с кратностью шага 1/3,
дополнительно 1 Гц (БПФ-фильтр)

Полосы видеофильтров

от 10 Гц до 10 МГц

Полоса анализа сигналов

28 МГц

Фазовый шум

тип. –103 дБн (1 Гц) при отстройке от несущей 1 ГГц на 10 кГц

Средний уровень собственных шумов (DANL)

С полосой разрешения 300 Гц

тип. –117 дБмВт

С полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем
(опции FSL-B7, FSL-B22)

500 МГц: тип. –162 дБмВт

3 ГГц: тип. –158 дБмВт

Точка TOI

тип. +18 дБмВт

Детекторы

полож./отриц. пиковый, автопиковый, среднеквадратический, квазипиковый, усредняющий, отсчетов

Погрешность измерения уровня

<0,5 дБ (30 кГц ≤ f ≤ 3 ГГц),
<0,8 дБ (3 ГГц < f ≤ 6 ГГц)

Диапазон частот

от 1 МГц до 6 ГГц

Выходной уровень

от –20 до 0 дБмВт

Дополнительные опции и аксессуары Rohde&Schwarz FSL6.16

Артикул Наименование  Код

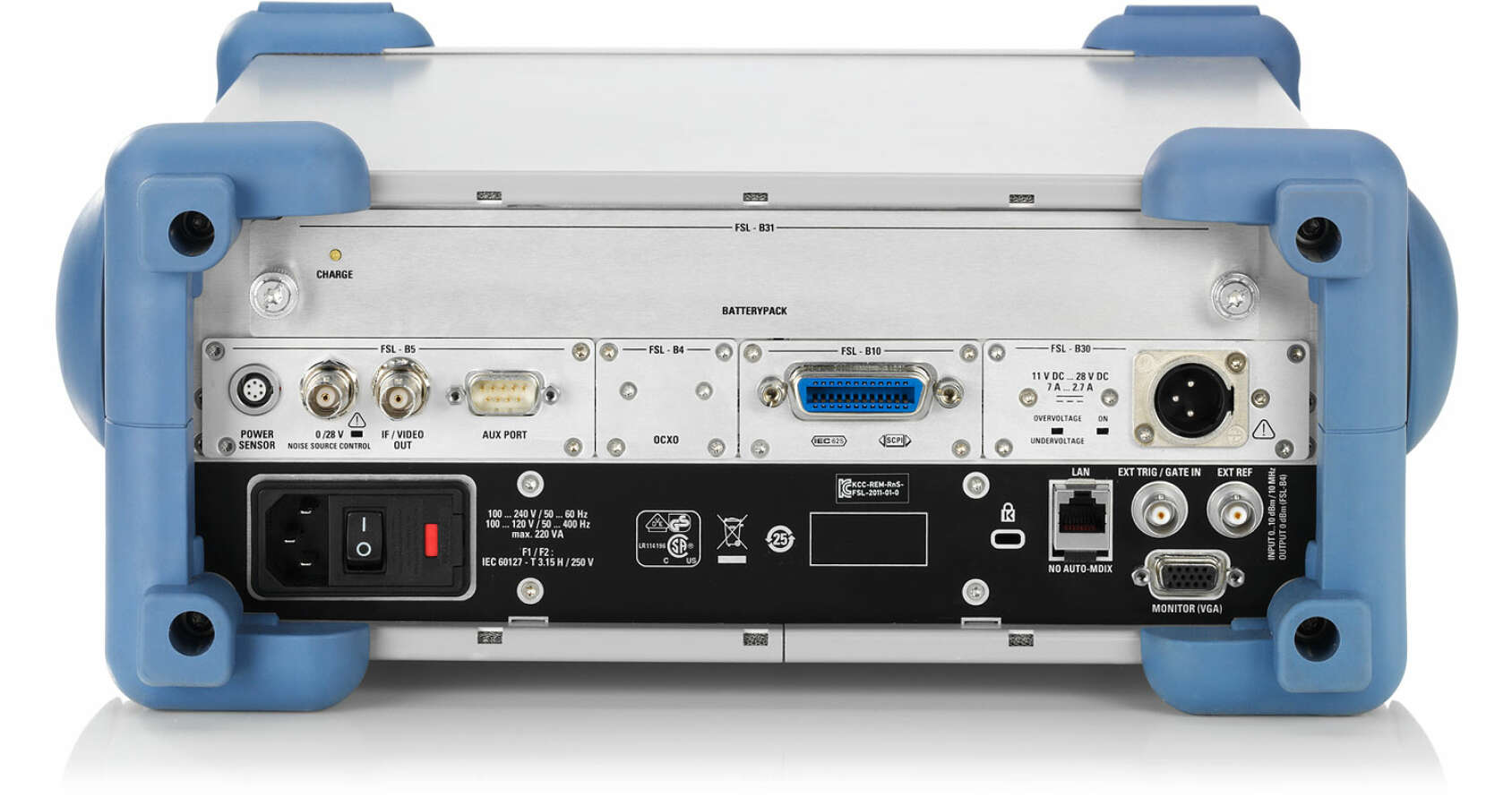

Опции, встроенные в прибор
FSL-B4 Термостатированный кварцевый генератор опорной частоты, старение 1х10-7/год 1300.6008.02
FSL-B5 Дополнительные интерфейсы 1300.6108.02
FSL-B6 Синхронизация по ТВ-сигналу 1300.5901.02
FSL-B7  Узкополосные фильтры разрешения 1300.5601.02
FSL-B8 Стробируемая  развертка 1300.5701.02
FSL-B10 Интерфейс GPIB 1300.6208.02
FSL-B22 ВЧ-предусилитель (3/6 ГГц) 1300.5953.02
FSL-B30 Источник питания постоянного тока, от 12 до 28 В (активация опции аккумуляторной батареи)  1300.6308.02
FSL-B31 Аккумуляторная никель-металлгидридная батарея (требует опции FSL-B30) 1300.6408.02
Программные  опции, активируемые ключом
FSL-K7 Измерительный демодулятор АМ/ЧМ/ФМ 1300.9246.02
FSL-K8 Измерение параметров передатчика Bluetooth V2.0 и EDR 1301.9398.02
FSL-K9 Поддержка датчиков мощности (требуются опции FSL-B5 или NRP-Z3/Z4 и датчик мощности NRP-Zxx) 1301.9530.02
FSL-K14 Измерение спектрограмм 1302.0913.02
FSL-K20 Измерение сигналов кабельного ТВ 1301.9675.02
FSL-K30 Прикладное встроенное ПО для измерения коэффициента шума и усиления (требуется опция  FSL-B5 и предусилитель)  1301.9817.02
FSL-K72 Прикладное встроенное ПО для измерения параметров базовых станций 3GPP FDD 1302.0620.02
FSL-K82 Анализ сигналов базовых станций CDMA2000 1302.7803.02
FSL-K84 Анализ сигналов базовых станций 1xEV-DO 1302.0159.02
FSL-K91 Измерение параметров передатчика WLAN в стандартеIEEE 802.11a, b, g, j 1302.0094.02
FSL-K91n Модернизация опции FSL-K91 до стандарта IEEE 802.11n 1308.7903.02
FSL-K92 Прикладное встроенное ПО для работы с сигналами WiMAX™ IEEE 802.16 OFDM 1302.0236.02
FSL-K92U Модернизация опции FSL-K92 до опции FSL-K93 1302.0307.02
FSL-K93 Прикладное встроенное ПО для работы с сигналами WiMAX™ IEEE 802.16 OFDM/ OFDMA 1302.0736.02
FS-K112PC ПО для измерения NFC (дополнительно необходим FSPC; возможна поставка специальных антенн) 1310.0448.06
Принадлежности
EVS-Z6 Защитная крышка на переднюю панель 5201.7760.00
FSH-Z2  КСВН мост, от 10 МГц до 3 ГГц (включает ХХ, КЗ, 50 Ом калибровочные нагрузки) 1145.5767.02
FSH-Z38 Согласующий переходник 75 Ом, L схема, N/BNC 1300.7740.02

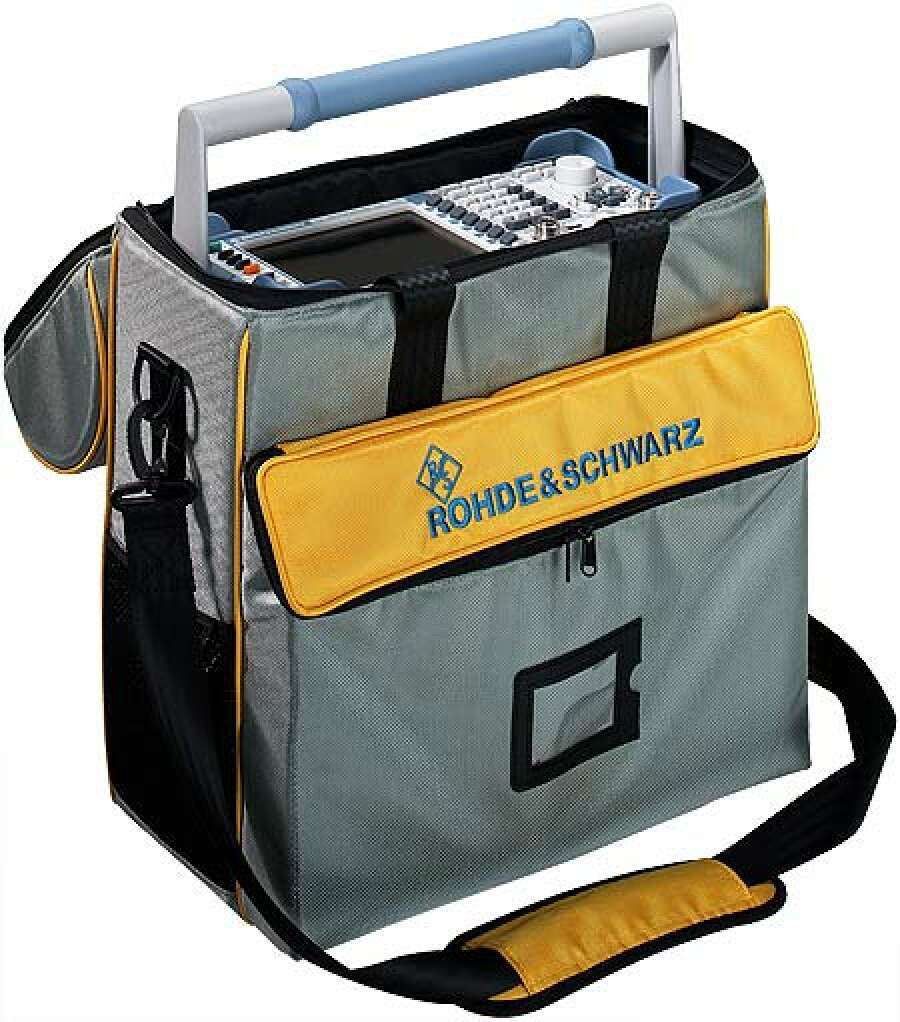

FSL-Z3 Мягкая сумка для переноски 1300.5401.00
FSL-Z4 Дополнительное зарядное устройство 1300.5430.02
RAM Согласующий переходник на 75 Ом, L схема 0358.5414.02
RAZ Согласующий переходник на 75 Ом, последовательный резистор 25 Ом 0358.5714.02
ZRB2 КСВН мост, от 5 МГц до 3 ГГц 0373.9017.52
ZRC КСВН мост, от 40 кГц до 4 ГГц 1039.9492.52
ZZA-S334 Адаптер для установки в стойку 19’’ 1109.4487.00
Датчики мощности, поддерживаемые опцией FSL-K9
NRP-Z11, NRP-21, NRP-22, NRP-23, NRP-24, NRP-27, NRP-37, NRP-51, NRP-55, NRP-56, NRP-57, NRP-81, NRP-91, NRP-92
