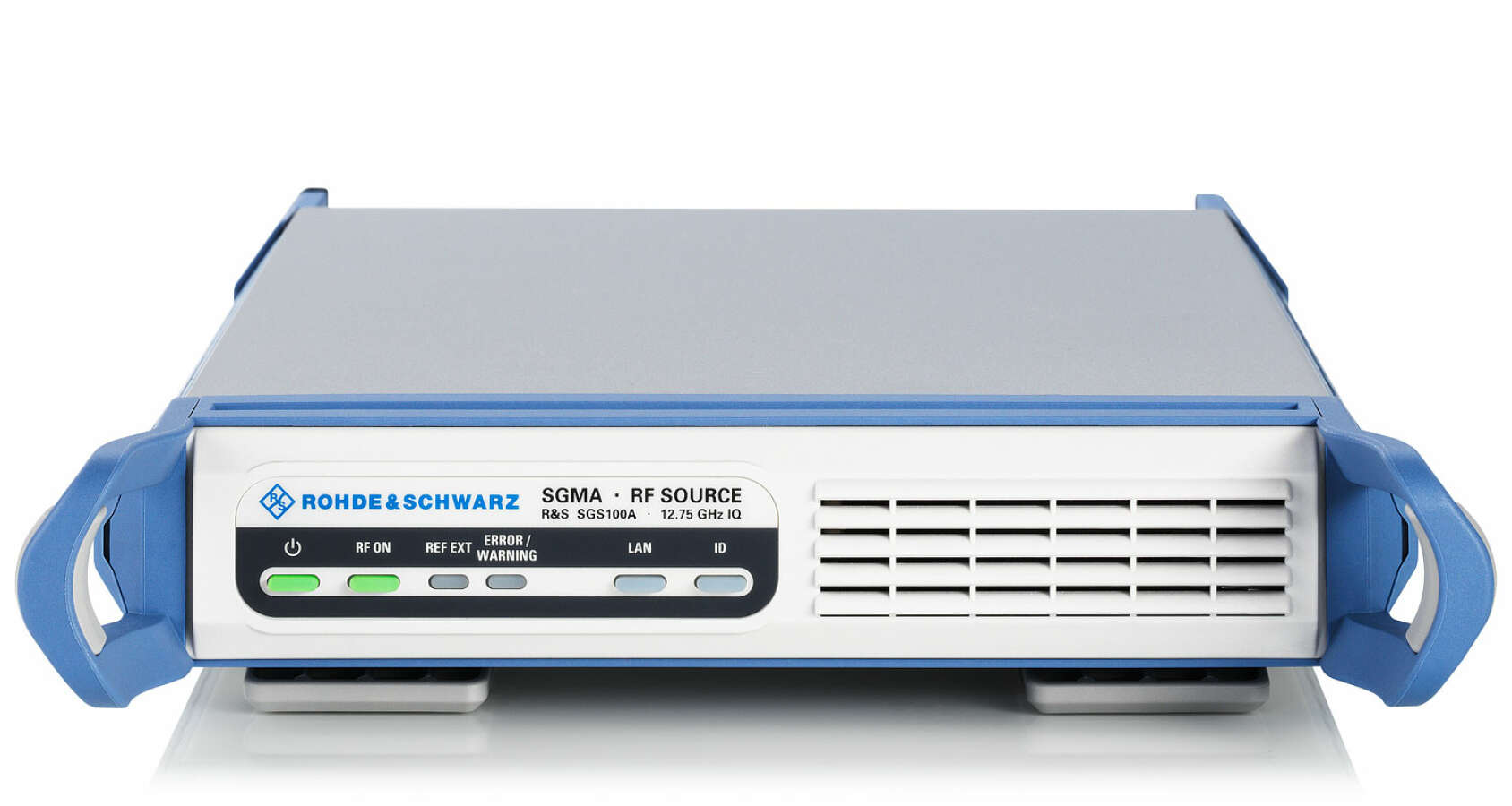

Rohde&Schwarz SGS100A - генератор сигналов

Rohde&Schwarz SGS100A генератор сигналов является первым из серии, специально разработанным для ATE-систем. Генератор может выступать и в качестве источника немодулированных сигналов (CW), и в качестве генератора колебаний с векторной модуляцией при использовании внешнего источника модуляции. Такая комбинация делает его идеальным для применения, например, в качестве гетеродина, или как источник сигналов с внешней квадратурной модуляцией для всех основных стандартов цифровой связи.

Основные свойства:

• Самый компактный генератор сигналов на рынке;
• Диапазон частот от 1 МГц(CW)/80 МГц(IQ) до 6/12,75 ГГц;
• Высокая выходная мощность до +22 дБм (тип.);
• Очень низкий фазовый шум в одной боковой полосе частот: типичное значение -133 дБн на 1 ГГц с отстройкой 20 кГц;
• Малое время установки частоты и уровня не более 500 мкс по шине PCIe;
• Импульсная модуляция – внутренняя / внешняя;
• Интегрированный I/Q-модулятор обеспечивает полосу мо- дуляции до 1 ГГц при подаче внешних аналоговых модули- рующих сигналов;
• Возможность построения фазокогерентных систем;
• Управление прибором исключительно посредством приложения SGMA-GUI по интерфейсам LAN, USB, PCIe;
• Операционная система Linux.

Характерные особенности:

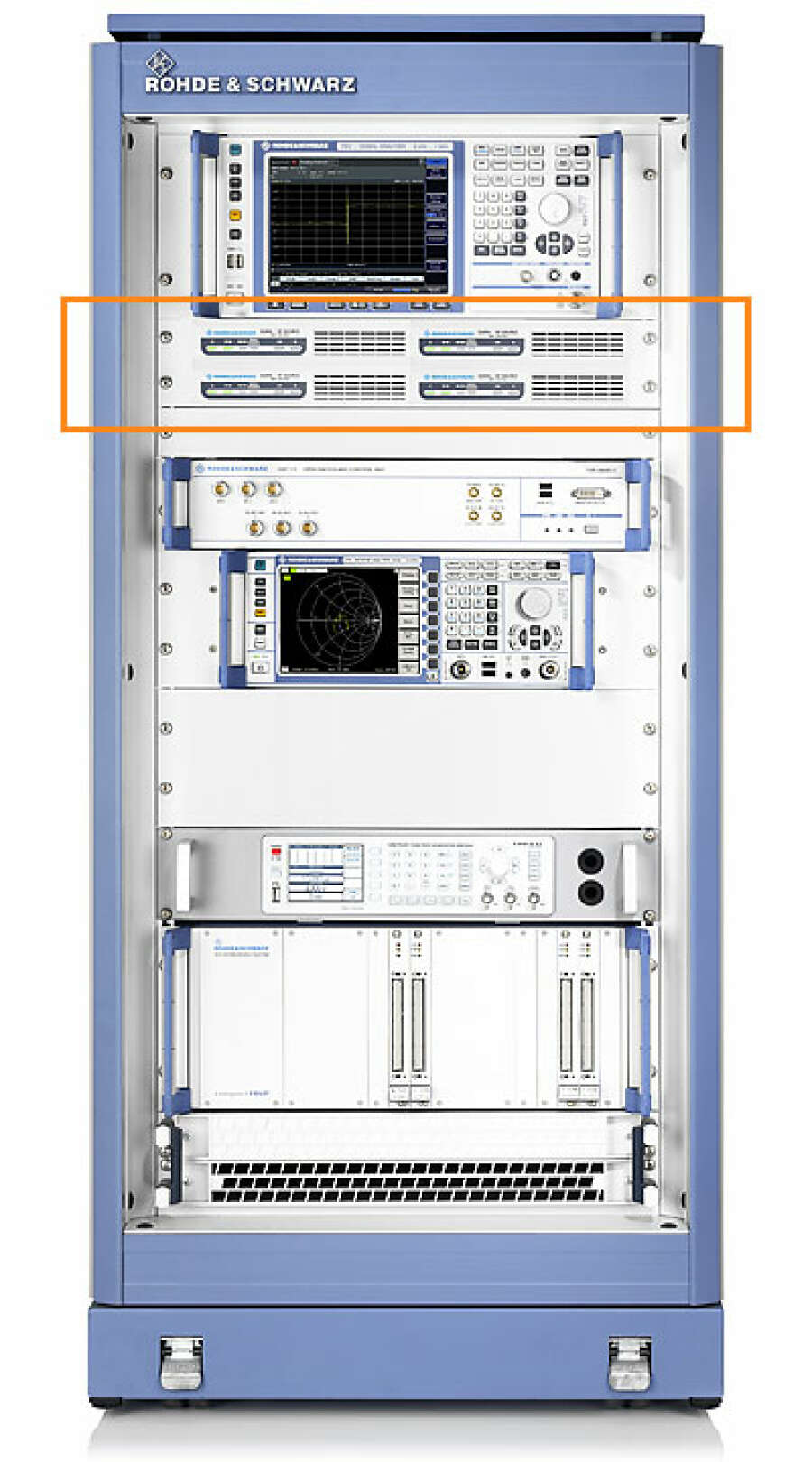

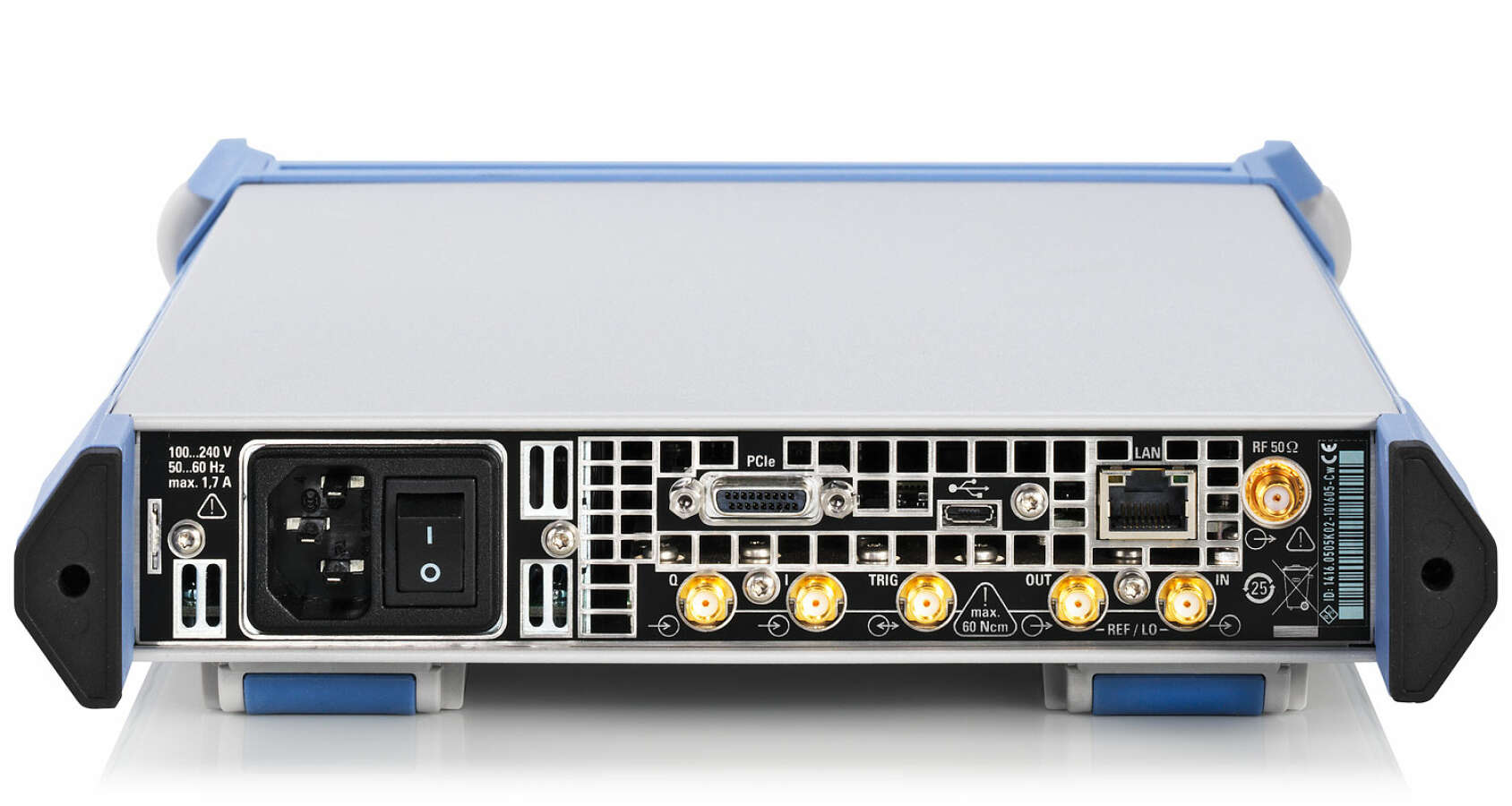

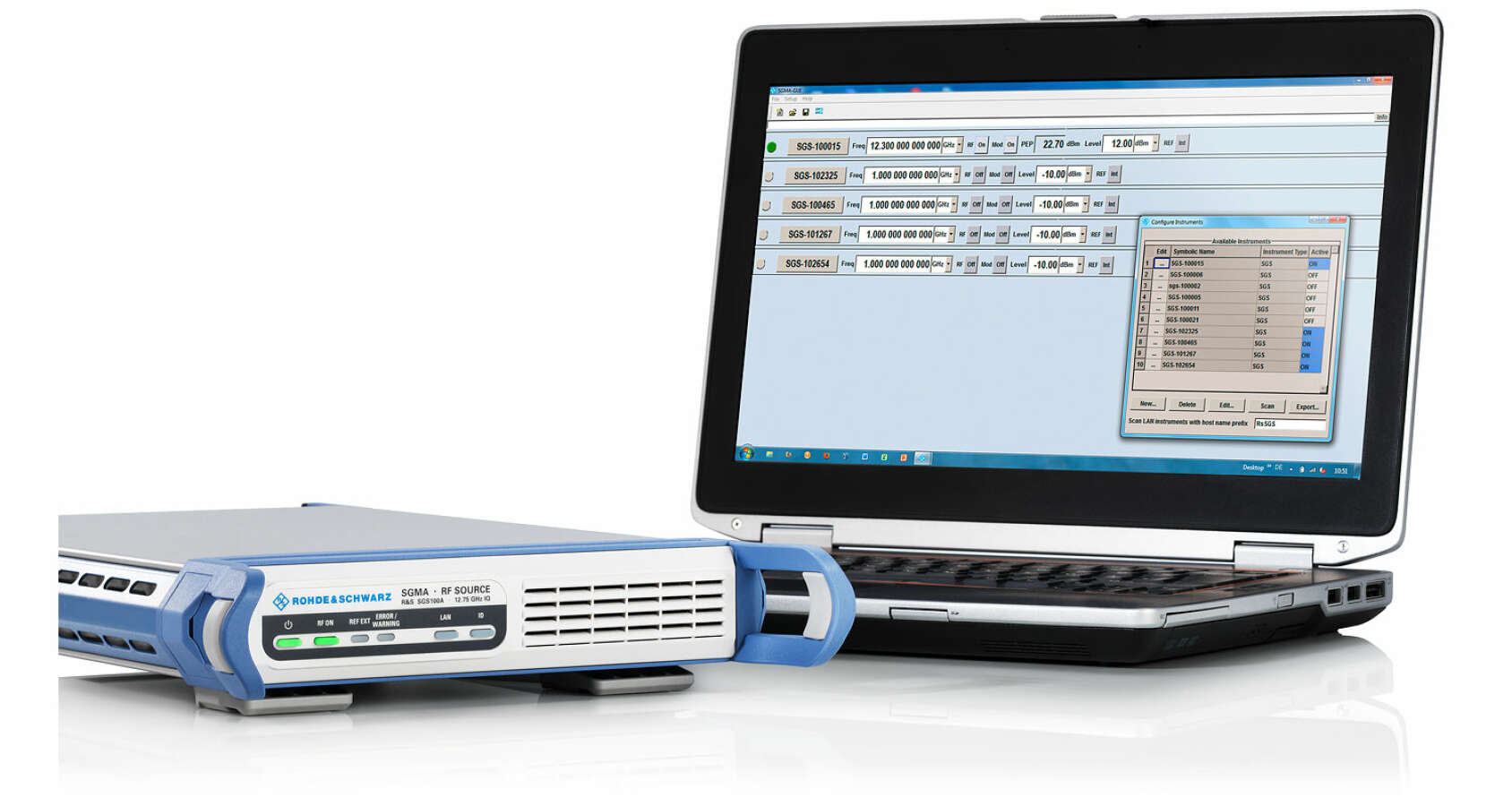

Генератор сигналов SGS100A оптимизирован для использования в составе автоматизированной испытательной системы. При размещении его в 19-дюймовой измерительной стойке он занимает ровно половину пространства, соответственно на одной полке в 1U, при желании, можно разместить сразу два прибора (комплект для установки ZZA-KN20/21). С целью обеспечения малых размеров прибор не оснащен экраном, но на передней панели имеется достаточное количество индикаторов, информирующих о состоянии прибора. Все разъемы и интерфейсы управления расположены на задней панели. Управление генератором осуществляется при помощи приложения RSSGMA-GUI (имеется на компакт-диске в комплекте поставки прибора), устанавливаемого на внешнем ПК. Данное ПО может управлять сразу несколькими приборами через различные комбинации интерфейсов LAN, USB, PCIe. В специализированных окнах панели управления графического интерфейса устанавливаются и редактируются требуемые параметры. Кроме этого, может изменяться список доступных приборов, некоторые из них могут быть деактивированы, но оставлены в списке для использования в будущем. Взаимодействие с другими приборами SGS100A, помимо генерации обычных немодулированных сигналов (CW) в диапазоне до 6 ГГц или 12,75 ГГц, может выступать и в качестве векторного генератора, благодаря встроенному I/Q-модулятору. Но для этого необходим внешний источник модулирующих сигналов, в качестве которого может выступать, например, генератор сигналов I/Q-модуляции AFQ100A/B. При объединении RS-SGS100A с преобразователем частоты SGU100A частотный диапазон может быть увеличен до 20 ГГц или 40 ГГц. Связка приборов работает как единое целое. Для генерации векторных сигналов, также необходим внешний источник модулирующих сигналов. Совместное же использование нескольких SGS100A, или в комбинации с векторным генератором SMW200A, превращает эту связку в компактное комплексное решение для MIMO-систем или в многоканальную систему фазокогерентных сигналов.

Построение фазокогерентной системы.

При построении фазокогерентной системы остро встает вопрос обеспечения взаимосвязи фаз РЧ несущих. Взаимосвязь приборов хоть и основана на принципе «ведущий-ведомый», но стабильное фазовое соотношение между РЧ несущими может быть достигнуто только с помощью сигнала общего локального гетеродина (LO). Опция SGS-K90 обеспечивает передачу сигнала гетеродина (внутреннего или внешнего) от ведущего генератора – последовательно к другим – ведомым, тем самым обеспечивается одинаковая РЧ на всех прибо- рах. В свою очередь, можно регулировать значения фазовых сдвигов между несущими, соотношения между которыми будут постоянны во времени.

Великолепные технические характеристики.

• Исключительно быстрая настройка частоты и уровня сигнала посредством интерфейса PCIe обеспечивает высокую производительность


Гистограмма по 10’000 измерений времени переключения частоты устанавливаемой по интерфейсу PCIe, параметры настройки: АВТО"

• Высокий уровень выходного сигнала до +22 дБм (измеренное значение) позволяет компенсировать потери в измерительном комплексе. Дополнительный электронный ступенчатый аттенюатор (опция SGS-B26) расширяет диапазон настроек уровня в нижнем диапазоне мощностей.


  Максимально возможный уровень CW сигнала, параметры настройки: АВТО, с опцией электронного ступенчатого аттенюатора SGS-B26 (измеренные значения)/

• Очень низкий фазовый шум в одной боковой полосе частот: -133 дБн (тип.) на несущей 1 ГГц при отстройке 20 кГц.


  Фазовый шум в одной боковой полосе с опцией термостатированного кварцевого генератора (OCXO) SGS-B1 (измеренное значение).

Комплект поставки Rohde&Schwarz SGS100A:

• Прибор;
• Кабель питания;
• Краткое руководство;
• CD-диск.
