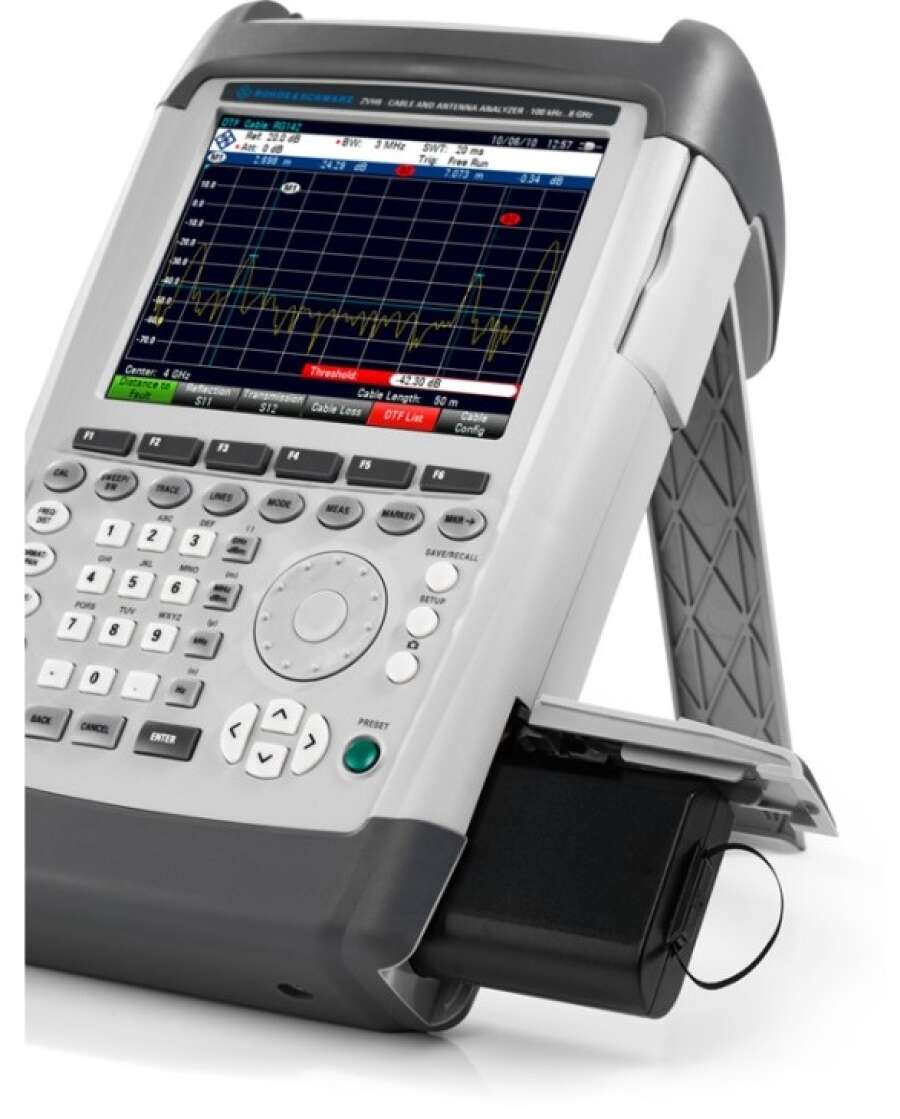

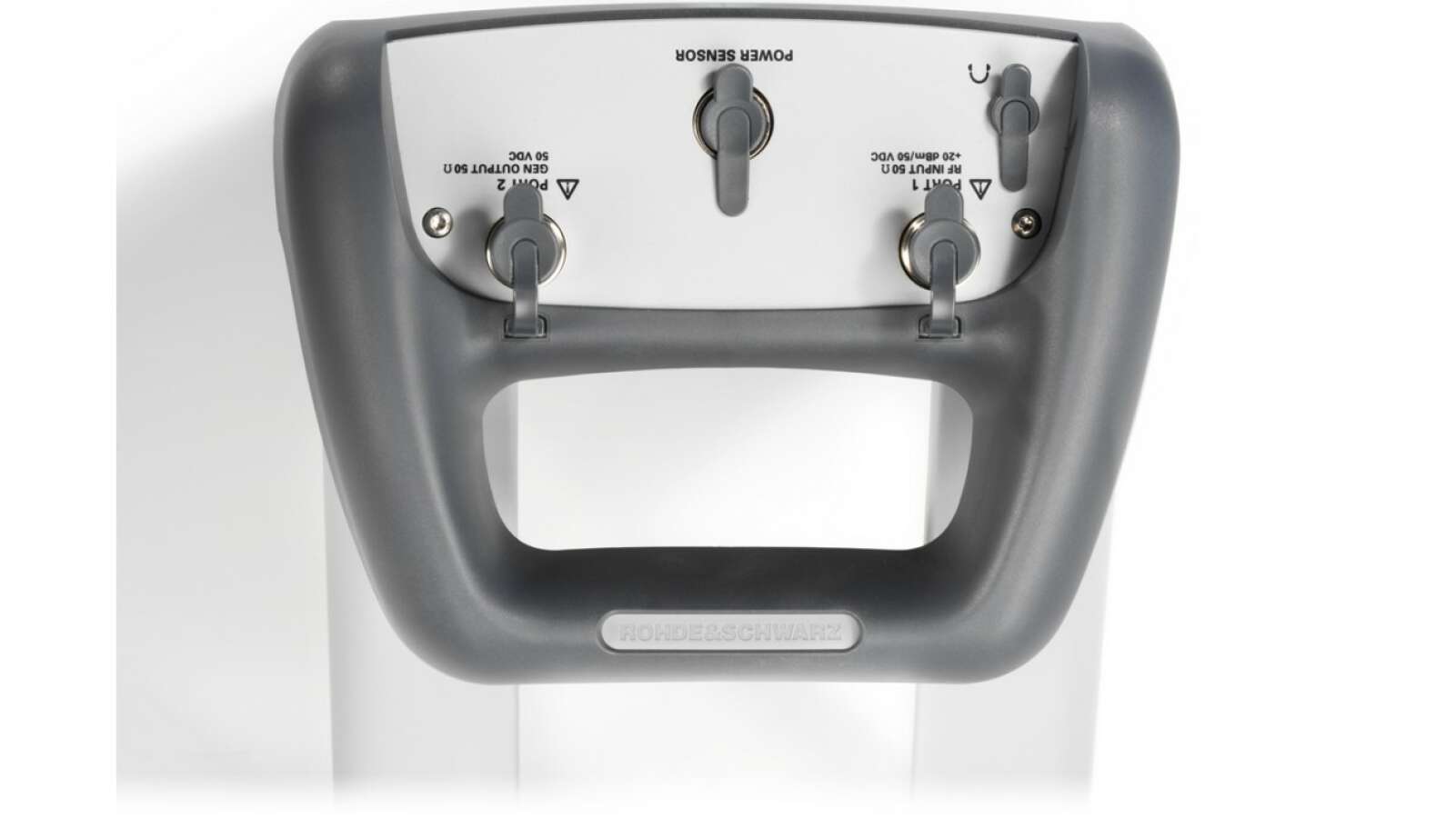

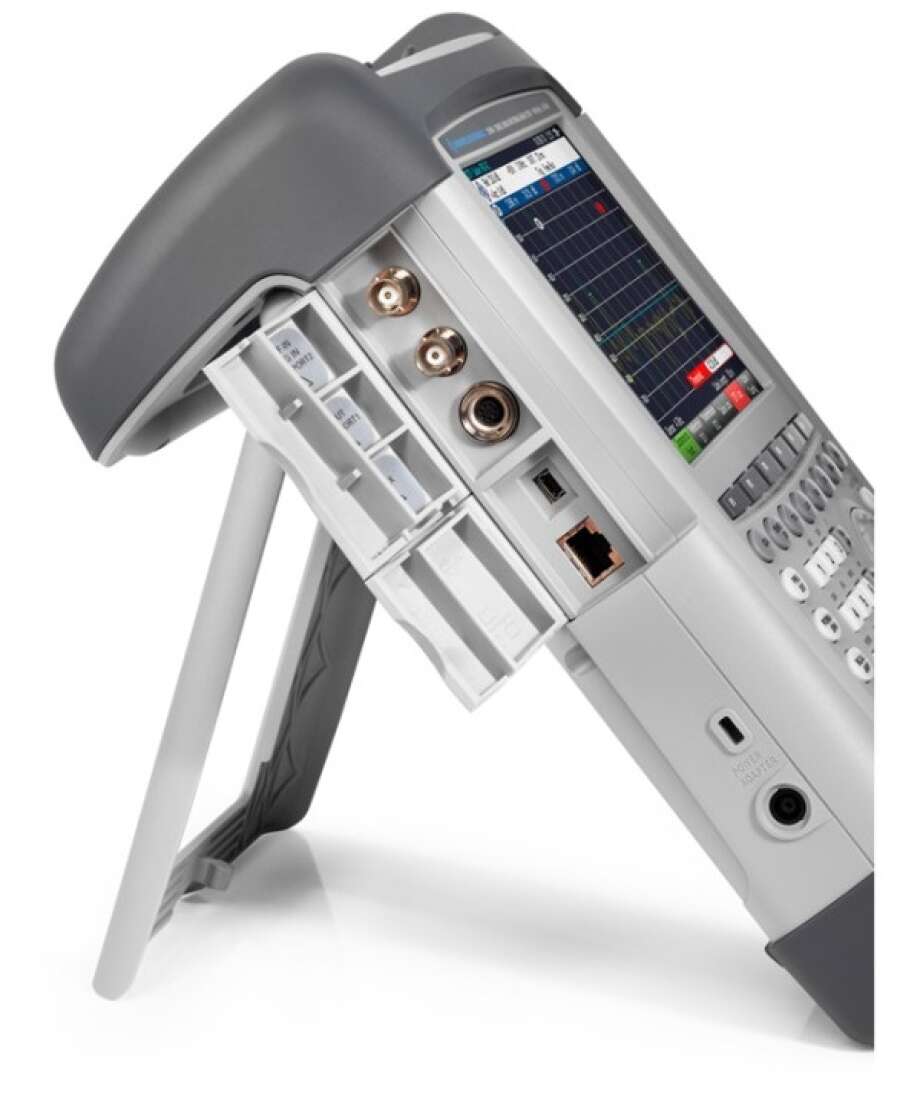

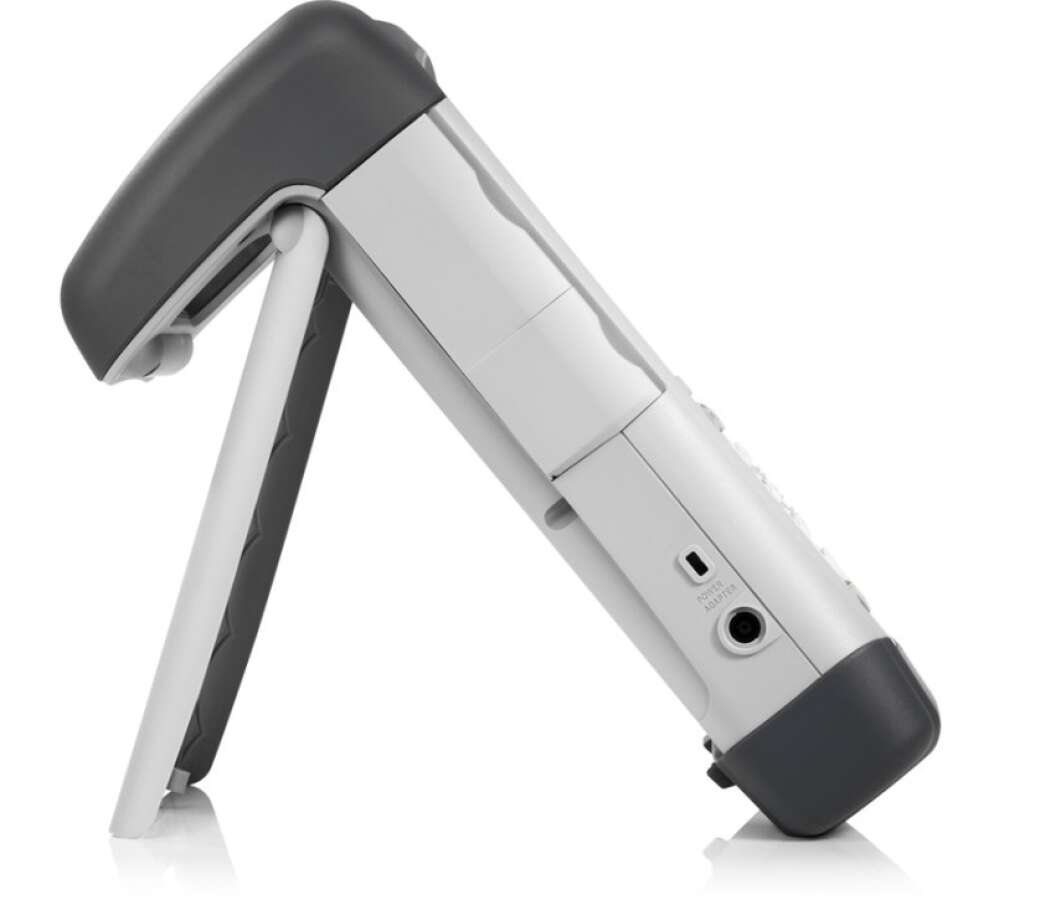

Rohde&Schwarz ZVH4 - анализатор кабелей и антенн, 100 кГц -3,6 ГГц

Артикул: RS-ZVH-4

Цена:

Средний срок поставки: 14-16 недель

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

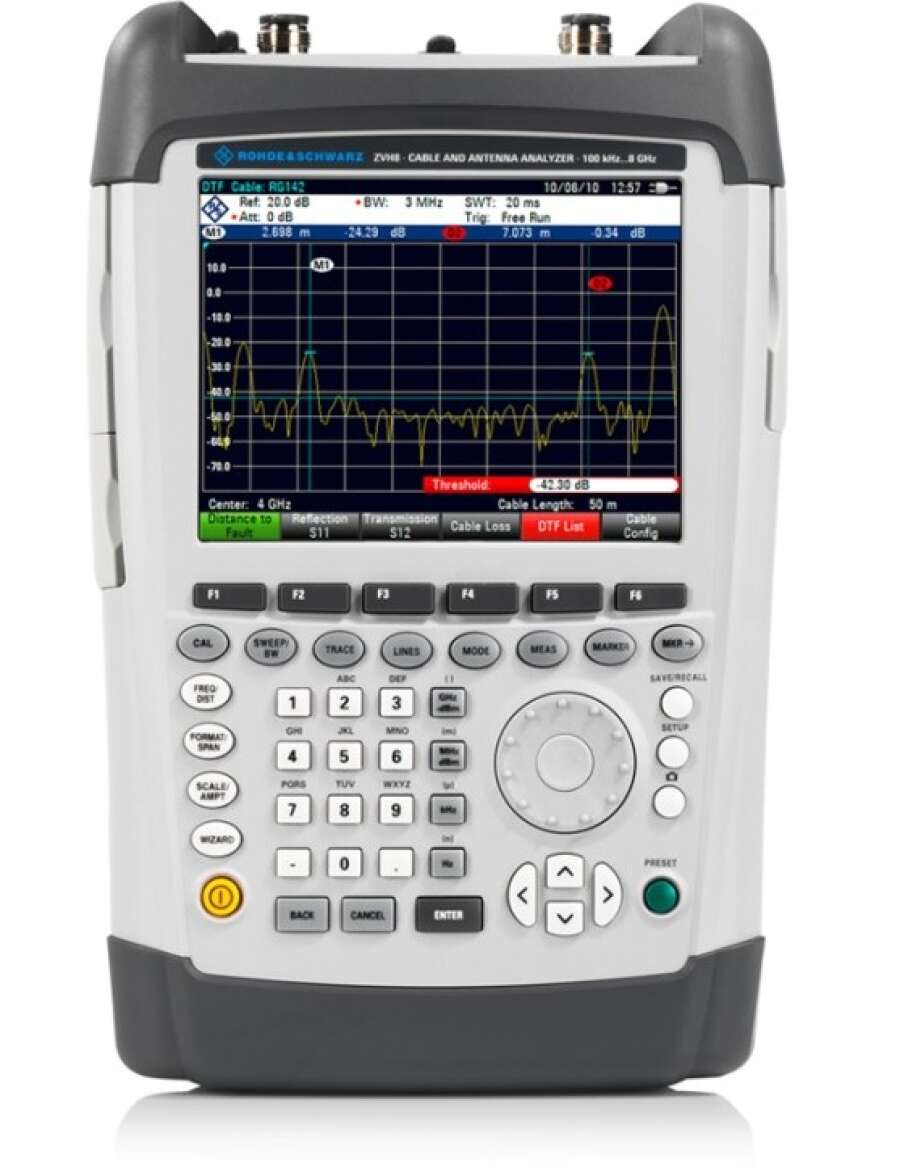

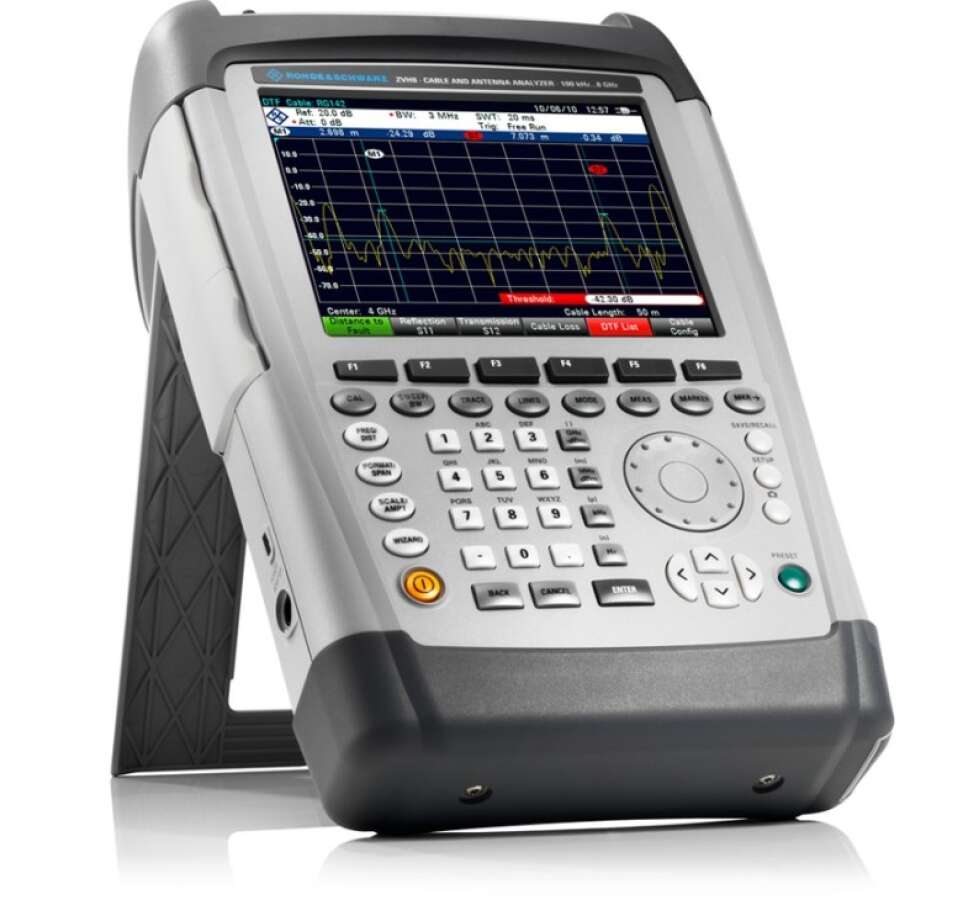

Rohde&Schwarz ZVH4 aнализатор кабелей и антенн представляет собой прочный портативный прибор, предназначенный для работы в полевых условиях. Малая масса и простота эксплуатации делают этот прибор незаменимым для каждого, кому необходим предназначенный для работы вне помещения инструмент для монтажа и обслуживания антенных систем.



Особенности:

  • Диапазон частот от 100 кГц до 3,6 ГГц;
  • 100 дБ (тип. зн.) динамический диапазон измерений развязки (изоляции) фильтров и антенн;
  • Встроенный источник постоянного тока (смещение) для активных компонентов, таких как усилители;
  • Опция измерения мощности;

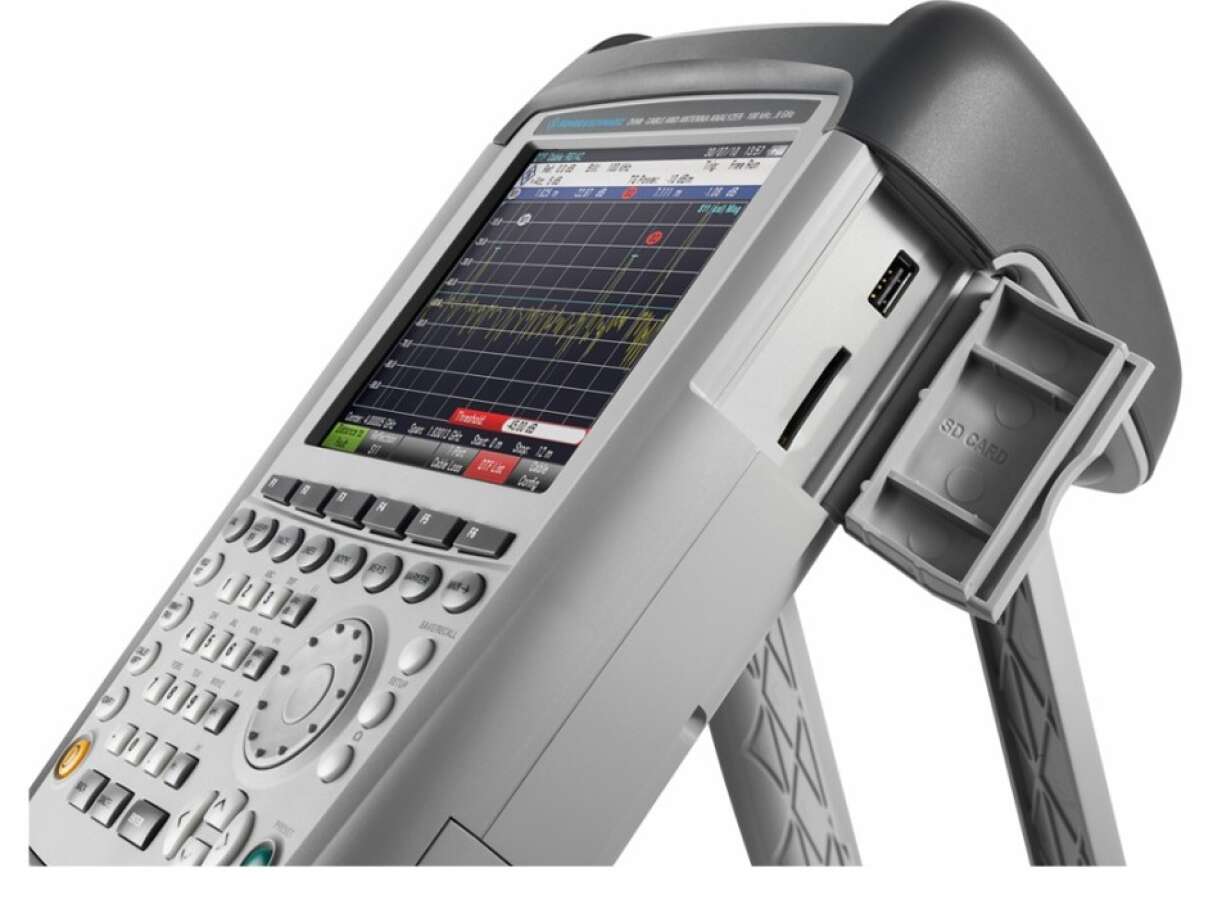

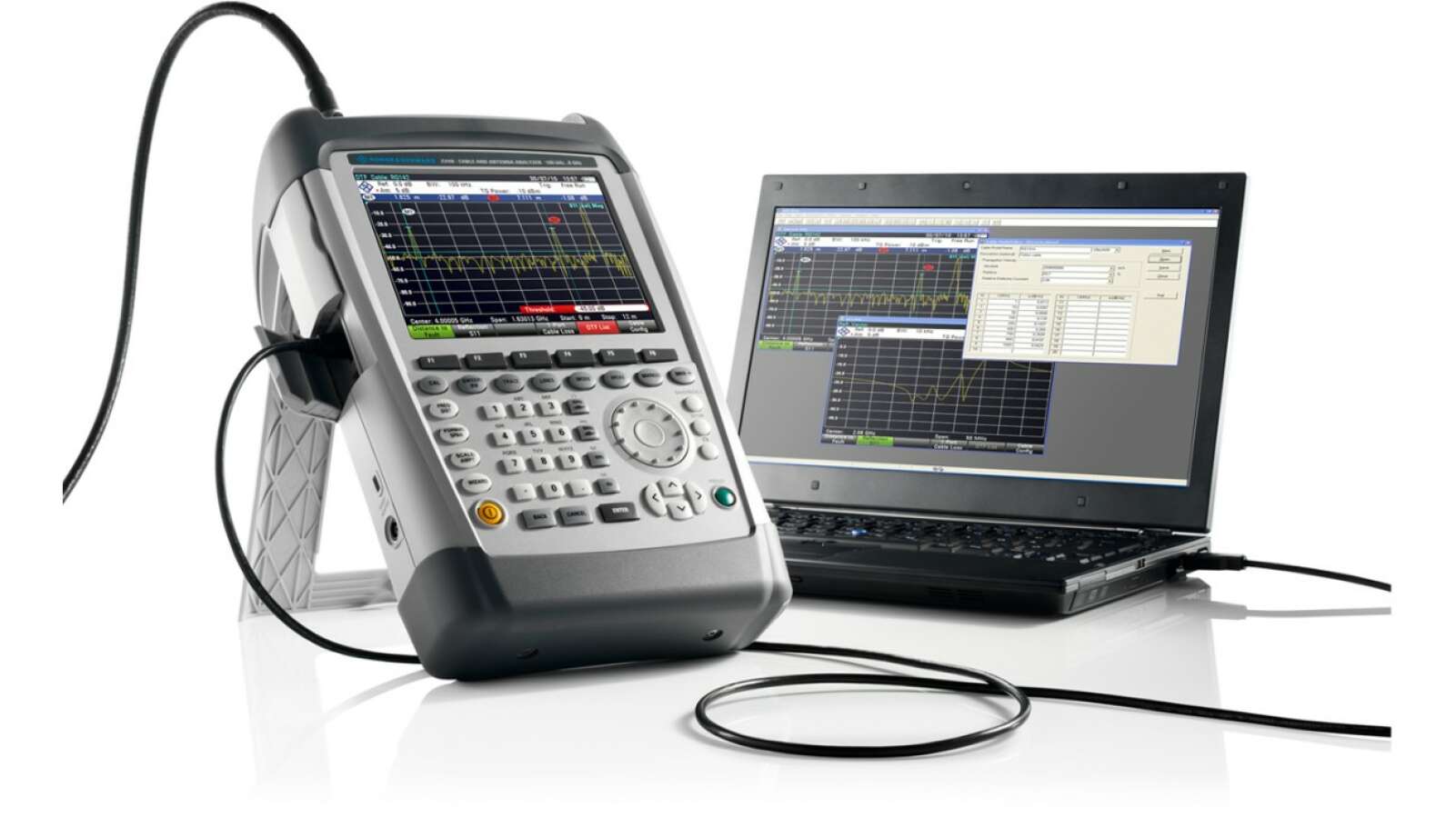

  • Сохранение результатов измерений на карте памяти SD или флеш-накопителе USB;
  • Определяемые пользователем испытательные последовательности (с помощью мастера настройки) обеспечивают удобство эксплуатации;
  • Легкозаменяемая литий-ионная батарея обеспечивает до 4,5 ч работы;
  • Прочный, брызгозащищенный корпус для работы в сложных полевых условиях;
  • Малый вес (3 кг с батареей) и удобные функциональные клавиши обеспечивают удобство эксплуатации.

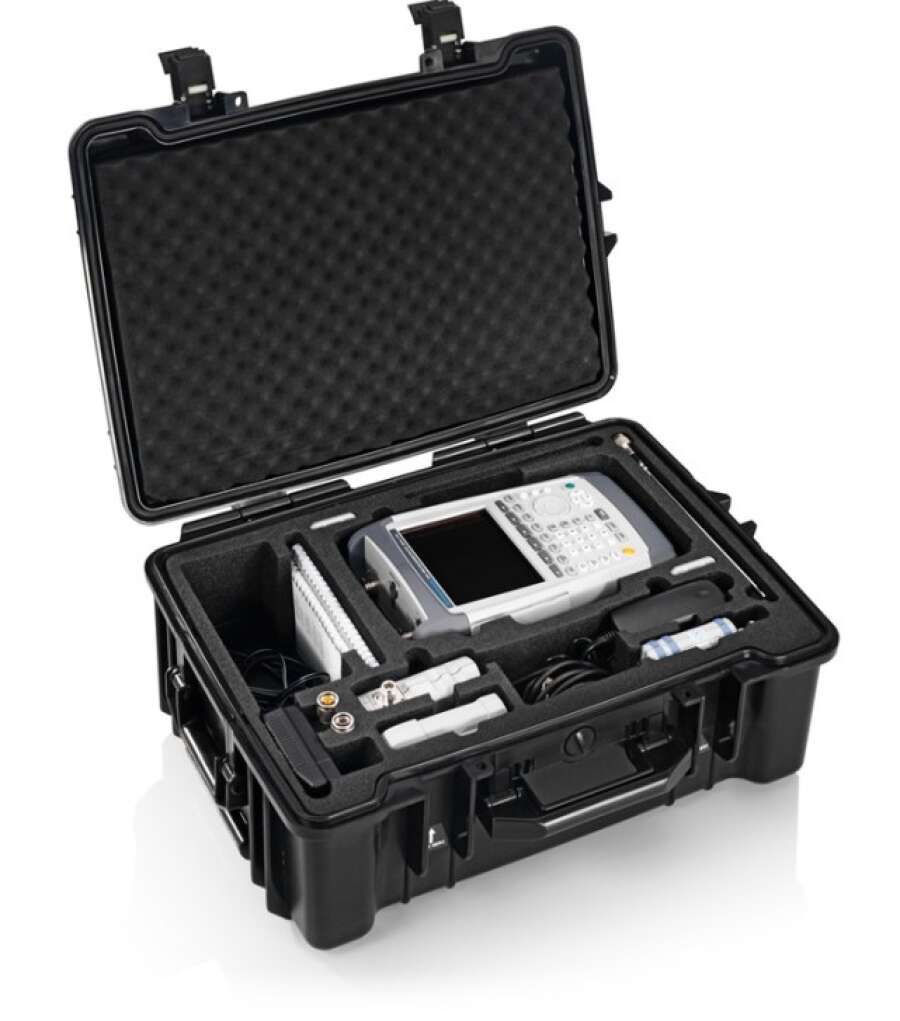

Комплект поставки:

  • Прибор;
  • Литий-ионная батарея;
  • USB-кабель;
  • LAN кабель;
  • AC адаптер питания,
  • SD карт-ридер для ПК;
  • CD-диск с ПО FSH4View и документацией;
  • Инструкция быстрой настройки.

Технические характеристики Rohde&Schwarz ZVH4

Параметры

Значение

Диапазон частот

от 100 кГц до 3,6 ГГц

Базовые измерительные функции

измерения параметров отражения, измерения расстояния до места повреждения, однопортовые измерения потерь в кабеле

Выходная мощность (порт 1, порт 2)

от 0 дБмВт до - 40 дБмВт (номинал), шаг 1 дБ

Максимально допустимый уровень паразитного сигнала на входе

+17 дБмВт (номинал)

Число точек

631

Измерения расстояния до места повреждения (DTF — Distance­to­fault)

Режимы отображения

обратные потери (дБ), КСВН

Разрешение в метрах

(1,58 x коэффициент замедления/полоса обзора)

Отображаемый диапазон измерения расстояния

от 3 м до 1500 м

Измерения параметров отражения

Направленность

от 100 кГц до 3 ГГц (номинал)

> 43 дБ(номинал)



от 3 ГГц до 3,6 ГГц

> 37 дБ (номинал)

Режимы отображения

обратные потери (дБ), КСВН, потери

в кабеле при однопортновом измерении

Измерения параметров передачи (опция ZVH­K39)

Динамический диапазон (S21)

от 100 кГц до 300 кГц

> 50 дБ (номинал)

> 50 дБ (номинал)



от 300 кГц до 2,5 ГГц

> 80 дБ,тип. 100 дБ

> 80 дБ, тип. 100 дБ



от 2,5 ГГц до 3,6 ГГц

> 70 дБ, тип. 90 дБ

> 70 дБ, тип. 90 дБ

Режимы отображения



амплитуда в дБ (потери, усиление)

Источник питания постоянного тока (пост. смещение, порт 1 и порт 2)

Диапазон напряжений

внутренний источник напряжения

от +12 В до +32 В, шаг 1 В

Максимальная выходная мощность



4 Вт (батарея),
10 Вт (сеть электропитания)

Максимальный ток



500 мА

Максимальное напряжение

внешний источник напряжения

50 В

Максимальный ток



600 мА

Общие характеристики

Дисплей



цветной ЖК-дисплей 6,5 дюймов с разрешением VGA

Время работы от батареи

HA-Z204, 4,5 А·ч

до 3 ч

HA-Z206, 6,75 А·ч

до 4,5 ч

Габаритные размеры(Ш x В x Г), мм

194 x 300 x 69
(144 мм с ручкой для переноски)

Масса, кг



Область применения Rohde&Schwarz ZVH4

  1. Монтаж передающих систем (для мобильной радиосвязи, телерадиовещания или радиосвязи):
  • Тестирование кабелей и антенн;
  • Мастер и инструмент подготовки отчетов для оптимизации рабочего процесса;
  • Измерение потерь на отражение и расстояния до места повреждения;
  • Двухпортовые измерения параметров передачи (S21) для проверки кабелей, фильтров и усилителей;
  • Встроенный источник постоянного тока для измерения активных компонентов, например, усилителей, устанавливаемых на вышке;
  • Определение местоположения с помощью приемника GPS;



  1. Техническое обслуживание систем передачи:
  • Тестирование кабелей и антенн;
  • Полный двухпортовый анализ электрических цепей;
  • Измерение мощности с помощью датчиков мощности NRP-Zxx;
  • Поддержка направленных датчиков мощности для одновременного измерения выходной мощности передатчика и согласования антенны;
  • Измерение спектра ВЧ-сигналов (мощность в канале, занимаемая полоса, гармоники, коэффициент амплитудной модуляции, ACLR и т. д.);
  • Функция измерения спектрограмм для анализа помех;
  • Определение местоположения с помощью приемника GPS;
  • ПО ZVHView для простоты документирования;



  1. Использование в полевых условиях:
  • Прочный корпус, небольшой вес и компактность;
  • Быстрый и удобный в использовании;
  • Карта SD или флеш-накопитель USB для хранения нескольких тысяч результатов измерений;
  • Вертикальное конструктивное исполнение для удобства работы в полевых условиях;
  • Легко заменяемая аккумуляторная батарея, обеспечивающая длительную автономную работу.

Опции и аксессуары Rohde&Schwarz ZVH4

Артикул

Наименование

Код

Программные  опции

ZVH-K1

Спектральный анализ

1309.6823.02

ZVH-K9

Поддержка датчиков мощности

FSH датчики мощности или NRP датчики мощности + NRP-Z4

1309.6852.02

ZVH-K14

Измерениe спектрограмм

1309.7007.02

ZVH-K29

Импульсные измерения с датчиком мощности (необходимо FSH-Z129 для FSH4/8)

1304.0491.02

ZVH-K39

Измерения параметров передачи

1309.6830.02

ZVH-K40

Дистанционное управление через сетевой или USB- интерфейс

1309.7013.02

ZVH-K42

Векторный анализ цепей

1309.6846.02

ZVH-K45

Векторный вольтметр

1309.6998.02

Принадлежности и датчики мощности

См. раздел  Информация для заказа анализатора спектра FSH4/8

Дополнительные материалы
Описание
