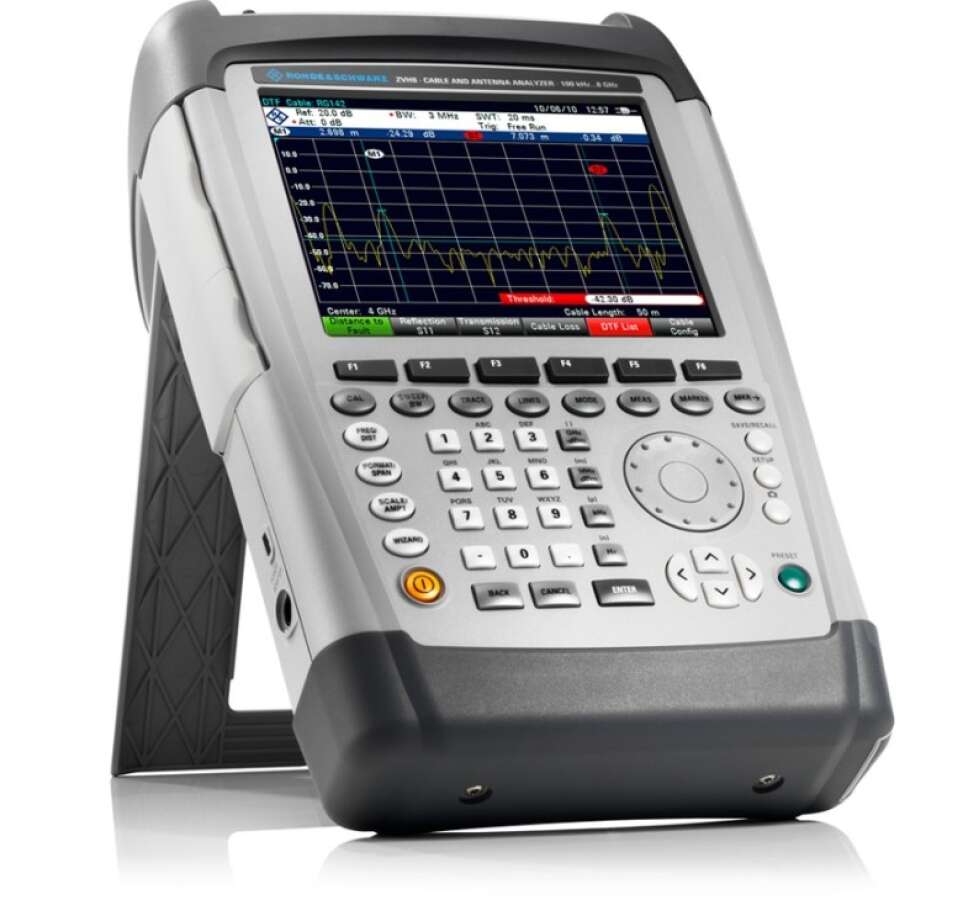

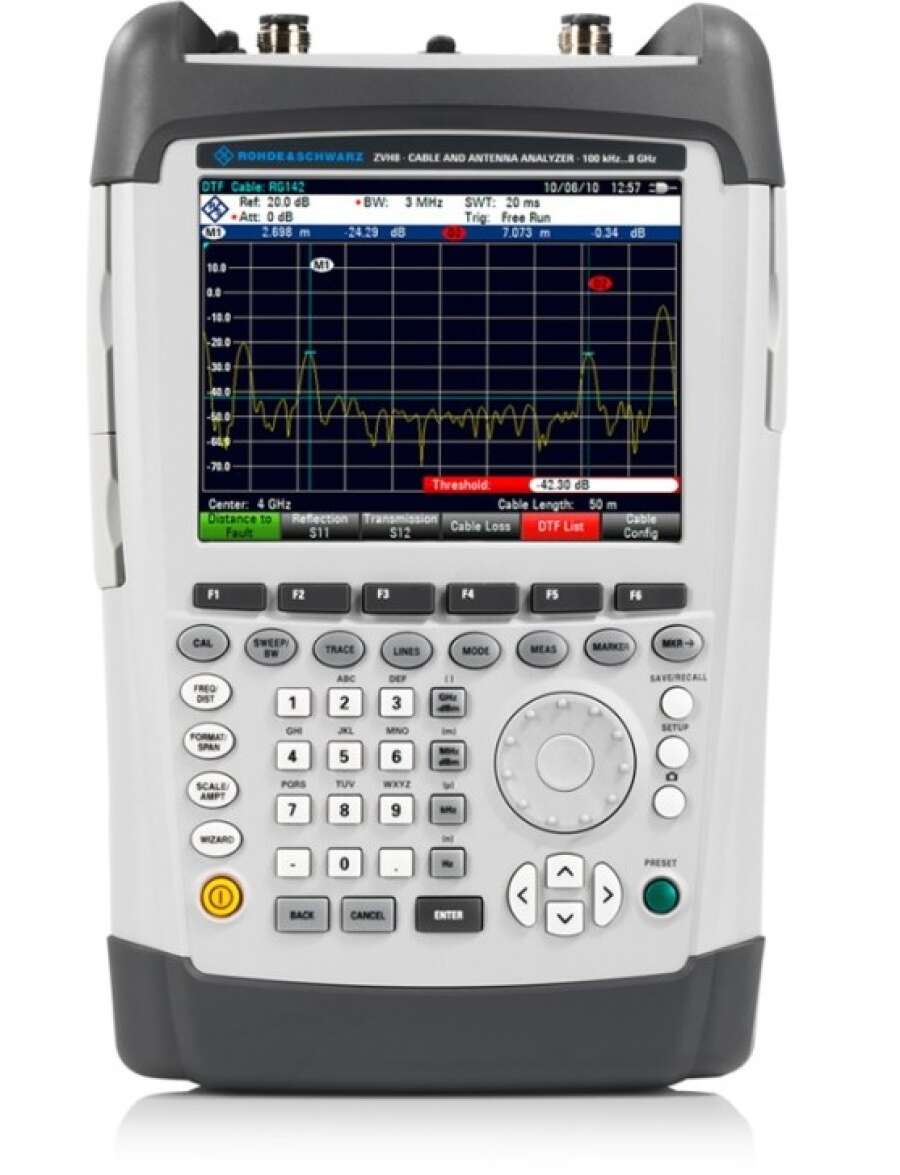

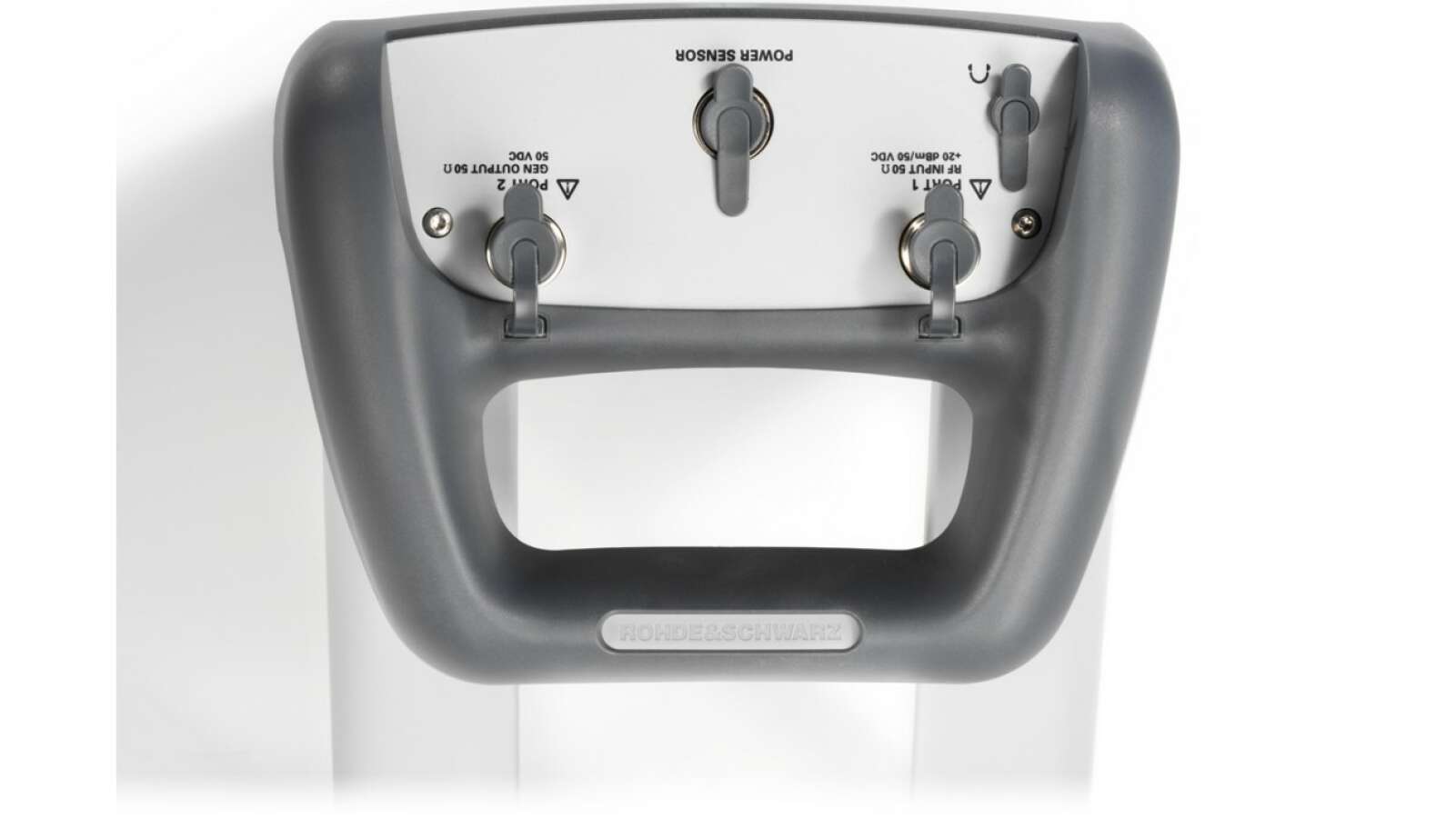

Rohde&Sсhwarz ZVH8 - анализатор кабелей и антенн,100 кГц - 8 ГГц

Параметр

Значение

Диапазон частот

от 100 кГц до 8 ГГц

Базовые измерительные функции

измерения параметров отражения, измерения расстояния до места повреждения, однопортовые измерения потерь в кабеле

Выходная мощность (порт 1, порт 2)

от 0 дБмВт до - 40 дБмВт (номинал), шаг 1 дБ

Максимально допустимый уровень паразитного сигнала на входе

+17 дБмВт (номинал)

Число точек

631

Измерения расстояния до места повреждения (DTF — Distance­to­fault)

Режимы отображения

обратные потери (дБ), КСВН

Разрешение в метрах

(1,58 x коэффициент замедления/полоса обзора)

Отображаемый диапазон измерения расстояния

от 3 м до 1500 м

Измерения параметров отражения

Направленность

от 100 кГц до 3 ГГц (номинал)

> 43 дБ (номинал)

от 3 ГГц до 3,6 ГГц

от 3,6 ГГц до 6 ГГц

> 37 дБ (номинал)

От 6 ГГц до 8 ГГц

> 31 дБ (номинал)

Режимы отображения

обратные потери (дБ), КСВН, потери

в кабеле при однопортновом измерении

Измерения параметров передачи (ZVH­K39)

Динамический диапазон (S21)

от 100 кГц до 300 кГц

> 50 дБ (номинал)

от 300 кГц до 2,5 ГГц

от 2,5 ГГц до 3,6 ГГц

от 3,6 ГГц до 6 ГГц

> 70 дБ, тип. 90 дБ

От 6 ГГц до 8 ГГц

> 50 дБ (номинал)

Режимы отображения

амплитуда в дБ (потери, усиление)

Источник питания постоянного тока (пост. смещение, порт 1 и порт 2)

Диапазон напряжений

внутренний источник напряжения

от +12 В до +32 В, шаг 1 В

Максимальная выходная мощность

4 Вт (батарея), 10 Вт (сеть электропитания)

Максимальный ток

500 мА

Максимальное напряжение

внешний источник напряжения

50 В

Максимальный ток

600 мА

Общие характеристики

                 Дисплей

цветной ЖК-дисплей 6,5 дюймов с разрешением VGA

Время работы от батареи

HA-Z204, 4,5 А·ч

до 3 ч

HA-Z206, 6,75 А·ч

до 4,5 ч

Габаритные размеры (Ш x В x Г), мм

194 x 300 x 69
(144 мм с ручкой для переноски)

Масса, кг

3 кг
