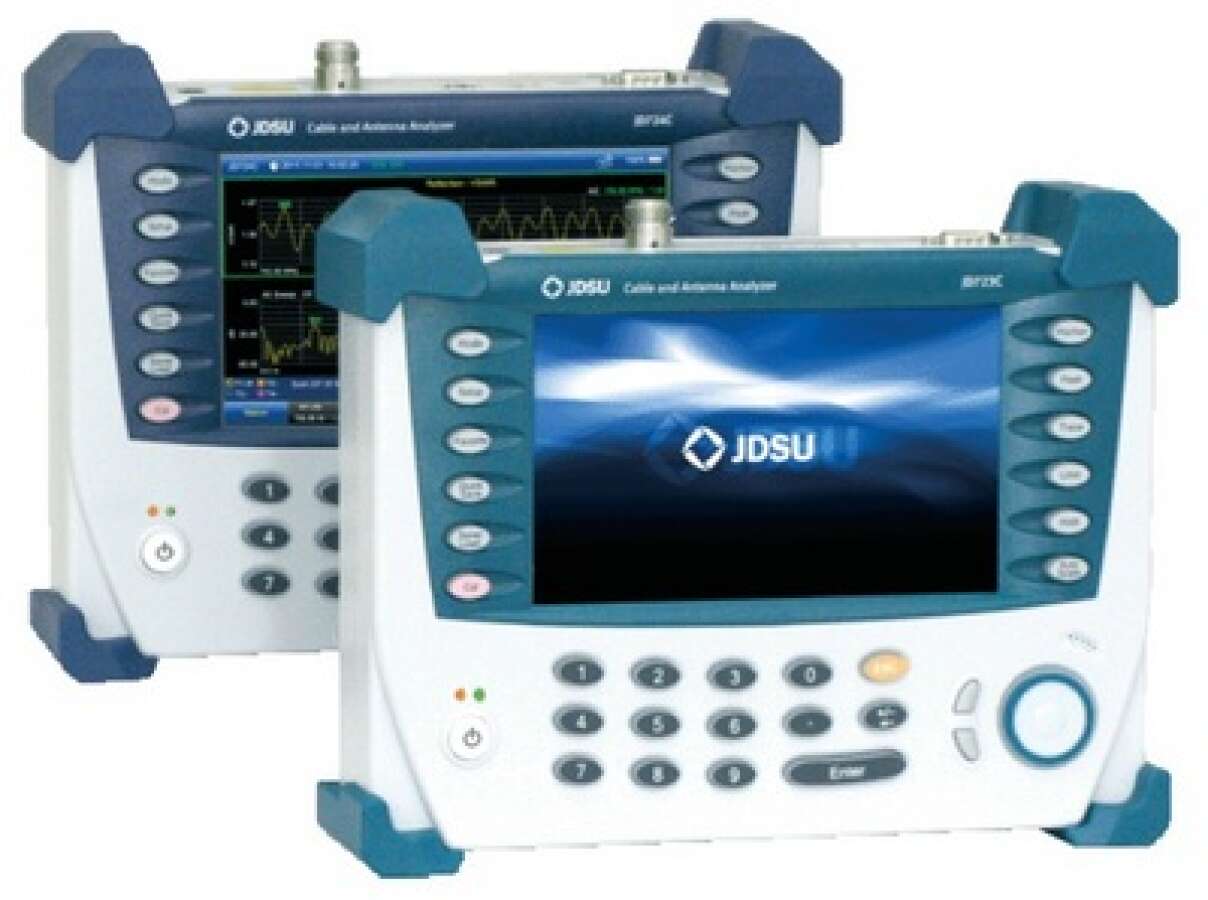

VIAVI JD724CB002 - анализатор антенно-фидерных устройств (АФУ)

Артикул: JD724CB002

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

VIAVI JD724CB002 – анализатор антенно-фодерных устройств (АФУ) линейки JD720C, работающий в диапазоне частот 5 – 4000 МГц. Прибор предназначенный для решения проблем, возникающих в антенной системе, фидере и разъемах.



Базовый функционал VIAVI JD724CB002

  • Измерение обратных потерь (Reflection – Return Loss)

  • Измерение КСВН (VSWR)

  • Измерение расстояния до неоднородности (DTF)

  • Определение потерь в кабеле

  • Построение диаграмм Смита для отображение импеданса кабеля и антенной системы

  • Измерение фазы

  • Режим двойного экрана (Dual Screen)

  • Масштабирование результатов измерений (Zoom Zones)



Дополнительный функционал VIAVI JD724CB002 (опции)

  • Опция измерения РЧ пиковой и средней мощности сигнала (требует РЧ-датчик)

  • Опция измерения оптической мощности (требует измеритель оптической мощности MP-60A или MP-80A)

  • Опция оптического микроскопа P5000i для проверки чистоты оптических разъемов (требует P5000i)



Программное обеспечение

  • JDRemote (ZIP, 16.07MB) – ПО для удаленного контроля и мониторинга JD720C, JD740A и JD780A через USB, Ethernet или Bluetooth
  • JD Power Meter (ZIP, 7.84MB) – ПО измерения мощности для JD720C на ПК
  • JDViewer (ZIP, 13.60MB) – ПО для просмотра результатов измерений на ПК для JD720C, JD740A и JD780A



Видео-ролики

Функциональные возможности

Комплект поставки

Основные измерения

Измерение отражения КСВ

Измерение обратных потерь

Измерение РДН и КСВ

Измерение РДН и обратных потерь

Измерение потерь в кабеле

Измерение фазы

Измерение радиомощности

Измерение оптической мощности

Оптический микроскоп P5000i

Режим Dual Screen

Режим Zoom Zones

JD Power Meter - удаленное измерение мощности

JD REMOTE - удаленное подключение к прибору

JD VIEWER - удаленный анализ данных



Комплект поставки JD724CB002

  • Анализатор АФУ VIAVI JD724C
  • Калибровочный комплект (DIN)
  • РЧ-кабель 3м (N)
  • Переходной адаптер N(m) на DIN(f)
  • Адаптер питания AC/DC
  • LAN кабель
  • Кабель USB A на Mini B
  • Флеш-карта USB 1GB
  • Адаптер питания DC от автомобильного прикуривателя
  • Li-Ion аккумулятор
  • Мягкий кейс

Технические характеристики VIAVI JD724CB002

Частотный диапазон

5 – 4000 МГц

Выходная мощность

0 дБм

Помехоустойчивость по каналу

+17 дБм

Помехоустойчивость по частоте

+0 дБм

Диапазон КСВН (VSWR)

1 - 65

Диапазон возвратных потерь

От 0 до -60 дБ

DTF (Distance To Fault)

1500 м

Потери на кабеле

От 0 до -30 дБ

Диапазон измерения фазы

От -180 до +180°

Разрешение при построение диаграммы Смита

0.01

РЧ-выход

Коннектор N(f)-типа

Импеданс

50 Ом

Интерфейсы

USB (2шт), Mini USB, RJ-45, 9-pin D-SUB male

Дисплей

Сенсорный, 7 дюймов, разрешение 800х480

Питание

От сети 220В

От аккумуляторов , более 4 часов работы

Память

120 МB внутренняя

Внешняя на любом USB носителе

Температура рабочая

От -10 до + 55°С

Вес с аккумуляторами

2,2 кг

Габариты

260х190х60 мм



Измерение мощности (опция)

Для измерения мощности прибор должен быть укомплектован внешними датчиками мощности и опциями РЧ-измерителя мощности JD720C001 или оптического измерителя мощности JD720C002.



РЧ-измеритель мощности (Опция JD720C001 + датчик мощности)

Диапазон отображения на экране

От -80 до +120 дБм

Диапазон смещение

От 0 до 60 дБ

Разрешение

0.01 дБ или 0.1 хВт (х = милли- (10−3)?, микро- (10−6), пико- (10−12) )

Направленные (Directional) датчики мощности

JD731B

JD733A

Частотный диапазон

300 – 3800 МГц

150 – 3500 МГц

Динамический диапазон

0,15 – 150 Вт (средняя)

4 – 400 Вт (пиковая)

0,1 – 50 Вт (средняя)

0,1 – 50 Вт (пиковая)

Виды измерений

Средняя мощность в прямом и обратном направлении, пиковая мощность в прямом направлении, КСВН

Тип коннектора

N (папа) на обоих сторонах

Подключение

Через USB-порт

Терминирующие (Terminating) датчики мощности

JD732A

JD734A

JD736A

Частотный диапазон

20 – 3800 МГц

Динамический диапазон

От -30 до +20 дБм

Виды измерений

Средние

Пиковые

Средние и пиковые

Тип коннектора

N (папа)

Подключение

Serial-порт

Терминирующие (Terminating) датчики мощности

JD72450551

JD72450552

Частотный диапазон

От 40 до 3000 МГц

От 40 до 4000 МГц

Динамический диапазон

От -30 до 0 дБм

От -40 до 0 дБм

Виды измерений

Средние значения

Пиковые значение

Тип коннектора

N (папа)

Подключение

Serial-порт



Измерение оптической мощности производится с помощью опции JD720C002 и USB-измерителей мощности MP-60A или MP-80A.

Опции и аксессуары VIAVI JD724CB002

Для апгрейда имеющегося анализатора JD723C, JD724C или JD725A необходимо заказывать опции с кодом содержащим JD720CU. Информация по данным опциям запрашивается по телефону.



Опции

JD720C002

Опция оптического измерителя мощности для JD723C, JD724C (требует USB измеритель

мощности MP-60A или MP-80A

JD720C001

Опция РЧ измерителя мощности для JD723C, JD724C (требует РЧ датчики мощности)



Стандартные аксессуары

JD72050541

Мягкий кейс для JD723C, JD724C, JD725A

JD70050542 Жесткий кейс для приборов линейки JD720C (JD723C, JD724C, JD725C, JD726C)

GC72450523

Адаптер питания 12V DC от автомобильного прикуривателя

GC72450522

Адаптер питания AC/DC

GC72450521

Аккумулятор Li-ion

GC72450536

Кабель USB A на MINI B, 1.8м

G710550335

Кабель LAN, 1.5м

GC72450518

Флеш-карта USB 1G



Калибровочные наборы

JD72450509

Калибровочный набор Y, N(m), DC на 4 ГГц, 50 Ом

JD72450510

Калибровочный набор Y, DIN(m), DC на 4 ГГц, 50 Ом



Радиочастотные кабели

G710050530

РЧ кабель, DC на 18 ГГц, N(m) на N(m), 1м, 50Ом

G710050531

РЧ кабель, DC на 18 ГГц, N(m) на N(f), 1.5м, 50Ом

G710050532

РЧ кабель, DC на 18 ГГц, N(m) на N(f), 3м, 50Ом



Радиочастотные датчики мощности

JD731B

Направленный датчик мощности, 300 – 3800 МГц, средние измерения 0.15 – 150 Вт, пиковые измерения 4 – 400 Вт

JD733A

Направленный датчик мощности, 150 – 3500 МГц, средние и пиковые измерения 0.25 – 50 Вт

JD732A

Терминирующий датчик мощности, средние измерения, 20 – 3800 МГц, -30 - +20 дБм

JD734A

Терминирующий датчик мощности, пиковые измерения 20 – 3800 МГц, -30 - +20 дБм

JD736A

Терминирующий датчик мощности, средние и пиковые измерения 20 – 3800 МГц, -30 - +20 дБм

JD72450551

Терминирующий датчик мощности, средние измерения, 40 – 3000 МГц, -30 - 0 дБм

JD72450552

Терминирующий датчик мощности, пиковые измерения, 40 – 4000 МГц, -40 - 0 дБм



Оптические измерители мощности

JD-MP-60A

USB измеритель оптической мощности VIAVI MP-60 (2.5&1.5мм)

JD-MP-80A

USB измеритель оптической мощности VIAVI MP-80 (2.5&1.5мм)



Адаптеры

G710050571

Адаптер N(m) - DIN(f), DC на 4 ГГц, 50 Ом

G710050572

Адаптер DIN(m) - DIN(f), DC на 4 ГГц, 50 Ом

G710050573

Адаптер N(m) - SMA(f), DC на 18 ГГц, 50 Ом

G710050574

Адаптер N(m) - BNC(f), DC на 1.5 ГГц, 50 Ом

G710050575

Адаптер N(f) - N(f), DC на 4 ГГц, 50 Ом

G710050576

Адаптер N(M) - DIN(M), DC на 4 ГГц, 50 Ом

G710050577

Адаптер N(f) - DIN(f), DC на 4 ГГц, 50 Ом

G710050578

Адаптер N(f) - DIN(m), DC на 4 ГГц, 50 Ом

G710050579

Адаптер DIN(f) - DIN(f), DC на 4 ГГц, 50 Ом
