VIAVI JD724CB003 - анализатор антенно-фидерных устройств (АФУ)

Артикул: JD724CB003

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

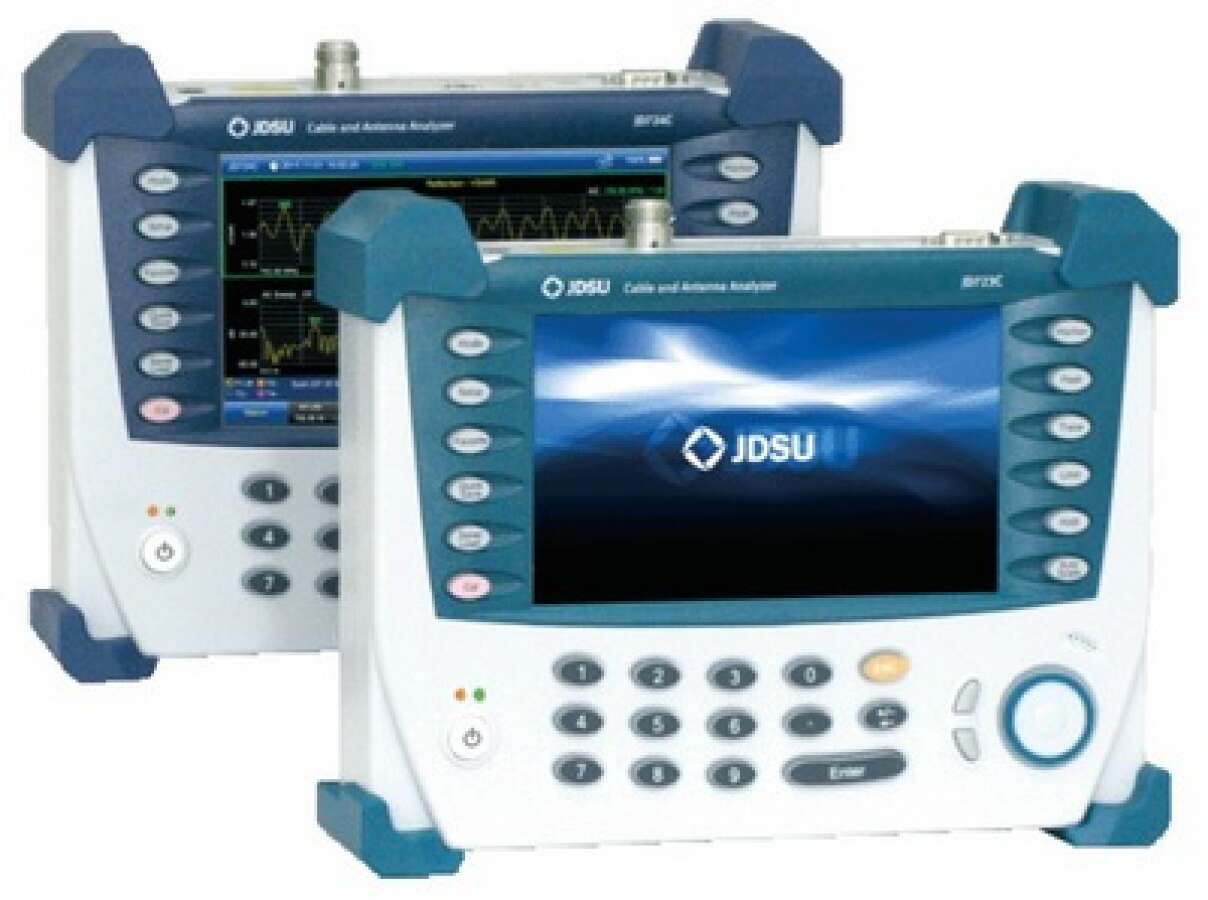

VIAVI JD724CB003 – анализатор антенно-фодерных устройств (АФУ) линейки JD720C, работающий в диапазоне частот 5 – 4000 МГц. Прибор предназначенный для решения проблем, возникающих в антенной системе, фидере и разъемах.



Базовый функционал VIAVI JD724CB003

  • Измерение обратных потерь (Reflection – Return Loss)

  • Измерение КСВН (VSWR)

  • Измерение расстояния до неоднородности (DTF)

  • Определение потерь в кабеле

  • Построение диаграмм Смита для отображение импеданса кабеля и антенной системы

  • Измерение фазы

  • Режим двойного экрана (Dual Screen)

  • Масштабирование результатов измерений (Zoom Zones)



Дополнительный функционал VIAVI JD724CB003 (опции)

  • Опция измерения РЧ пиковой и средней мощности сигнала (требует РЧ-датчик)

  • Опция измерения оптической мощности (требует измеритель оптической мощности MP-60A или MP-80A)

  • Опция оптического микроскопа P5000i для проверки чистоты оптических разъемов (требует P5000i)



Программное обеспечение

  • JDRemote (ZIP, 16.07MB) – ПО для удаленного контроля и мониторинга JD720C, JD740A и JD780A через USB, Ethernet или Bluetooth
  • JD Power Meter (ZIP, 7.84MB) – ПО измерения мощности для JD720C на ПК
  • JDViewer (ZIP, 13.60MB) – ПО для просмотра результатов измерений на ПК для JD720C, JD740A и JD780A



Видео-ролики

Функциональные возможности

Комплект поставки

Основные измерения

Измерение отражения КСВ

Измерение обратных потерь

Измерение РДН и КСВ

Измерение РДН и обратных потерь

Измерение потерь в кабеле

Измерение фазы

Измерение радиомощности

Измерение оптической мощности

Оптический микроскоп P5000i

Режим Dual Screen

Режим Zoom Zones

JD Power Meter - удаленное измерение мощности

JD REMOTE - удаленное подключение к прибору

JD VIEWER - удаленный анализ данных



Комплект поставки JD724CB003

  • Анализатор АФУ VIAVI JD724C
  • Калибровочный комплект (N)
  • Калибровочный комплект (DIN)
  • РЧ-кабель 3м (N)
  • Переходной адаптер N(m) на DIN(f)
  • Адаптер питания AC/DC
  • LAN кабель
  • Кабель USB A на Mini B
  • Флеш-карта USB 1GB
  • Адаптер питания DC от автомобильного прикуривателя
  • Li-Ion аккумулятор
  • Мягкий кейс

Технические характеристики VIAVI JD724CB003

Частотный диапазон

5 – 4000 МГц

Выходная мощность

0 дБм

Помехоустойчивость по каналу

+17 дБм

Помехоустойчивость по частоте

+0 дБм

Диапазон КСВН (VSWR)

1 - 65

Диапазон возвратных потерь

От 0 до -60 дБ

DTF (Distance To Fault)

1500 м

Потери на кабеле

От 0 до -30 дБ

Диапазон измерения фазы

От -180 до +180°

Разрешение при построение диаграммы Смита

0.01

РЧ-выход

Коннектор N(f)-типа

Импеданс

50 Ом

Интерфейсы

USB (2шт), Mini USB, RJ-45, 9-pin D-SUB male

Дисплей

Сенсорный, 7 дюймов, разрешение 800х480

Питание

От сети 220В

От аккумуляторов , более 4 часов работы

Память

120 МB внутренняя

Внешняя на любом USB носителе

Температура рабочая

От -10 до + 55°С

Вес с аккумуляторами

2,2 кг

Габариты

260х190х60 мм



Измерение мощности (опция)

Для измерения мощности прибор должен быть укомплектован внешними датчиками мощности и опциями РЧ-измерителя мощности JD720C001 или оптического измерителя мощности JD720C002.



РЧ-измеритель мощности (Опция JD720C001 + датчик мощности)

Диапазон отображения на экране

От -80 до +120 дБм

Диапазон смещение

От 0 до 60 дБ

Разрешение

0.01 дБ или 0.1 хВт (х = милли- (10−3)?, микро- (10−6), пико- (10−12) )

Направленные (Directional) датчики мощности

JD731B

JD733A

Частотный диапазон

300 – 3800 МГц

150 – 3500 МГц

Динамический диапазон

0,15 – 150 Вт (средняя)

4 – 400 Вт (пиковая)

0,1 – 50 Вт (средняя)

0,1 – 50 Вт (пиковая)

Виды измерений

Средняя мощность в прямом и обратном направлении, пиковая мощность в прямом направлении, КСВН

Тип коннектора

N (папа) на обоих сторонах

Подключение

Через USB-порт

Терминирующие (Terminating) датчики мощности

JD732A

JD734A

JD736A

Частотный диапазон

20 – 3800 МГц

Динамический диапазон

От -30 до +20 дБм

Виды измерений

Средние

Пиковые

Средние и пиковые

Тип коннектора

N (папа)

Подключение

Serial-порт

Терминирующие (Terminating) датчики мощности

JD72450551

JD72450552

Частотный диапазон

От 40 до 3000 МГц

От 40 до 4000 МГц

Динамический диапазон

От -30 до 0 дБм

От -40 до 0 дБм

Виды измерений

Средние значения

Пиковые значение

Тип коннектора

N (папа)

Подключение

Serial-порт



Измерение оптической мощности производится с помощью опции JD720C002 и USB-измерителей мощности MP-60A или MP-80A.
