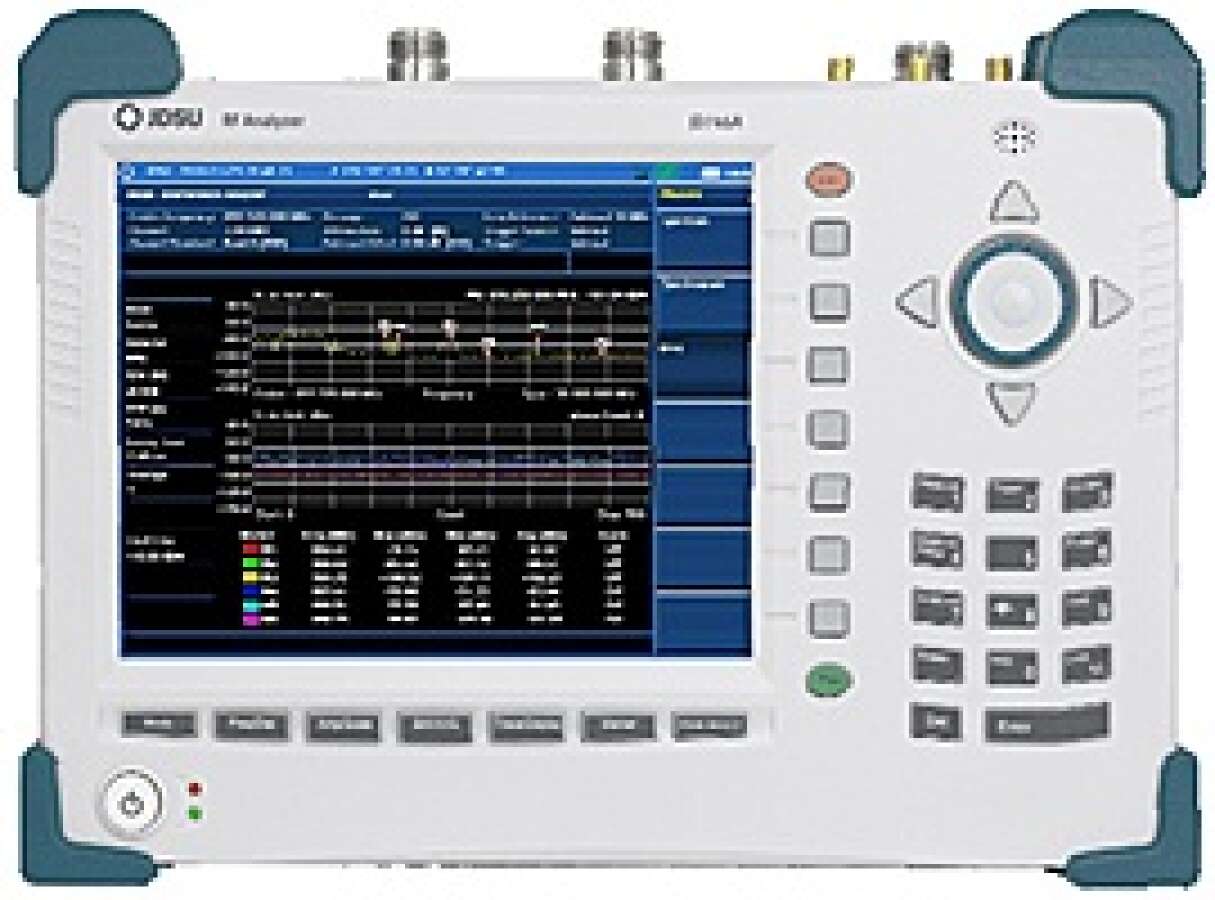

VIAVI JD746A - радиочастотный анализатор 100 кГц - 4 ГГц

Артикул: JD-JD746AB02

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

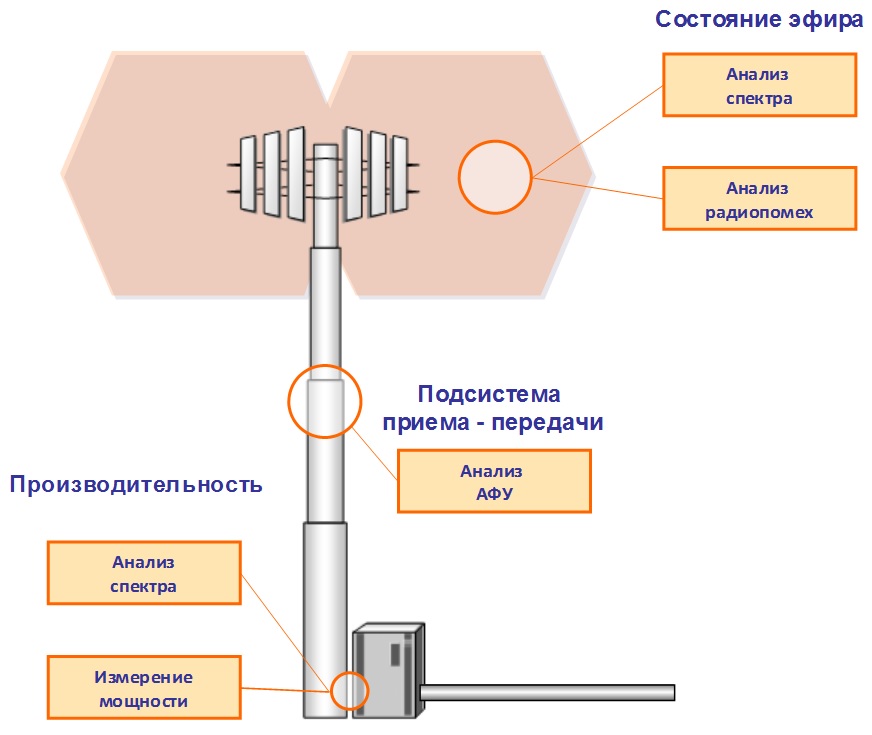

VIAVI JD746A радиочастотный анализатор - это идеальное решение для инсталляции и обслуживания базовых станций сотовых операторов связи.

JD746A совмещает функционал анализатора спектра, анализатора антенно-фидерных устройств и измерителя мощности, покрывая таким образом все необходимые измерения для тестирования, поиска и устранения неисправностей на физическом уровне мобильной сети.

Использование внешних датчиков мощности делает JD746A высокоточным измерителем РЧ мощности. В дополнение к этому, опция анализатора интерференции позволяет обнаруживать периодически возникающие помехи, отображая их на спектрограме с указанием мощности и ID помехи.



Базовый функционал VIAVI JD746A

  • Анализатор спектра: 100 кГц - 4 ГГц
  • Анализатор АФУ: 5 МГц - 4 ГГц
  • Измеритель мощности: 10 МГц - 4 ГГц



Дополнительный функционал VIAVI JD746A (опции)

  • Измерения по 2му порту
  • Делитель питания Bais Tee
  • Генератор сигнала
  • Анализатор интерференции
  • Сканер каналов: 10 МГц - 4 ГГц



Особенности VIAVI JD746A

  • Повторное воспроизведение спектра (для анализа интерференции)
  • Удаленное управление
  • Карта покрытия



Пользовательский интерфейс

Радиочастотный анализатор предоставляет пользователю последовательный, интуитивно понятный интерфейс по всему функционалу, давая пользователю общую картину о меню прибора.

Встроенная система помощи помогает справиться с каждым измерением. Пользователь может сделать снимок с экрана любой функции и прикрепить его в отчет или сохранить трассу измерений для дальнейшего постанализа во внутреннюю память прибора или на USB-флешкарту. Сохраненная информация передается на ПК через USB или Ethernet порт.



Комплект поставки JD746AB02

  • Анализатор JD746A (анализатор спектра, анализатор АФУ, измеритель мощности)
  • AC/DC Адаптер питания
  • Кросс кабель LAN (1.5 m)
  • Кабель USB A to B (1.8 m)
  • 1G Byte USB Память
  • Перезаряжаемая Lithium Ion батарея
  • Прикуриватель 12 VCD Адаптер
  • Рук-во по эксплуатации и прикладное ПО на CD
  • Мягкая сумка

Технические характеристики VIAVI JD746A

Технические характеристики анализатора АФУ

Частотный диапазон

5 – 4000 МГц

Выходная мощность

0 дБм

Помехоустойчивость по каналу

+17 дБм

Помехоустойчивость по частоте

+0 дБм

Диапазон КСВН (VSWR)

1 - 65

Диапазон возвратных потерь

От 0 до -60 дБ

DTF (Distance To Fault)

1500 м

Потери на кабеле

От 0 до -30 дБ

Диапазон измерения фазы

От -180° до +180°

Разрешение при построение диаграммы Смита

0.01

РЧ-выход

Коннектор N(f)-типа

Импеданс

50 Ом



Общие характеристики

  • Экран: 8' LED, сенсорный, 800х600.
  • Память: внутренняя 20Мб на 200 измерений и внешняя, лимитированная размером флеш-карты.
  • Питание: от сети 220В, от аккумуляторов, время работы от аккумуляторов > 3ч.
  • Температура: хранения от -55 до +71ºС, работы от -10 до +55ºС.
  • Гарабиры (ШхВхГ): 295 х 195 х 82 мм
  • Вес с аккумулятором: 4кг

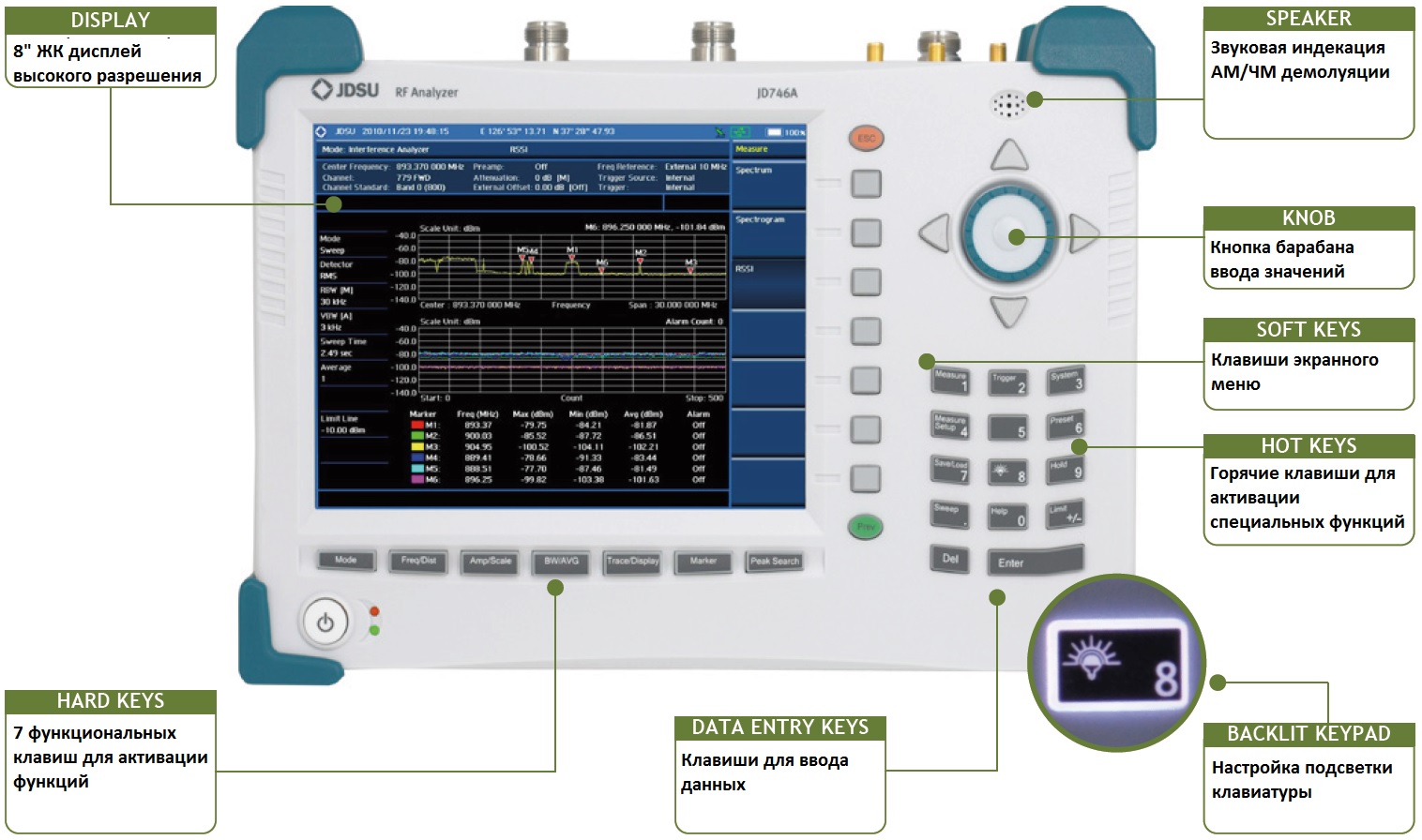

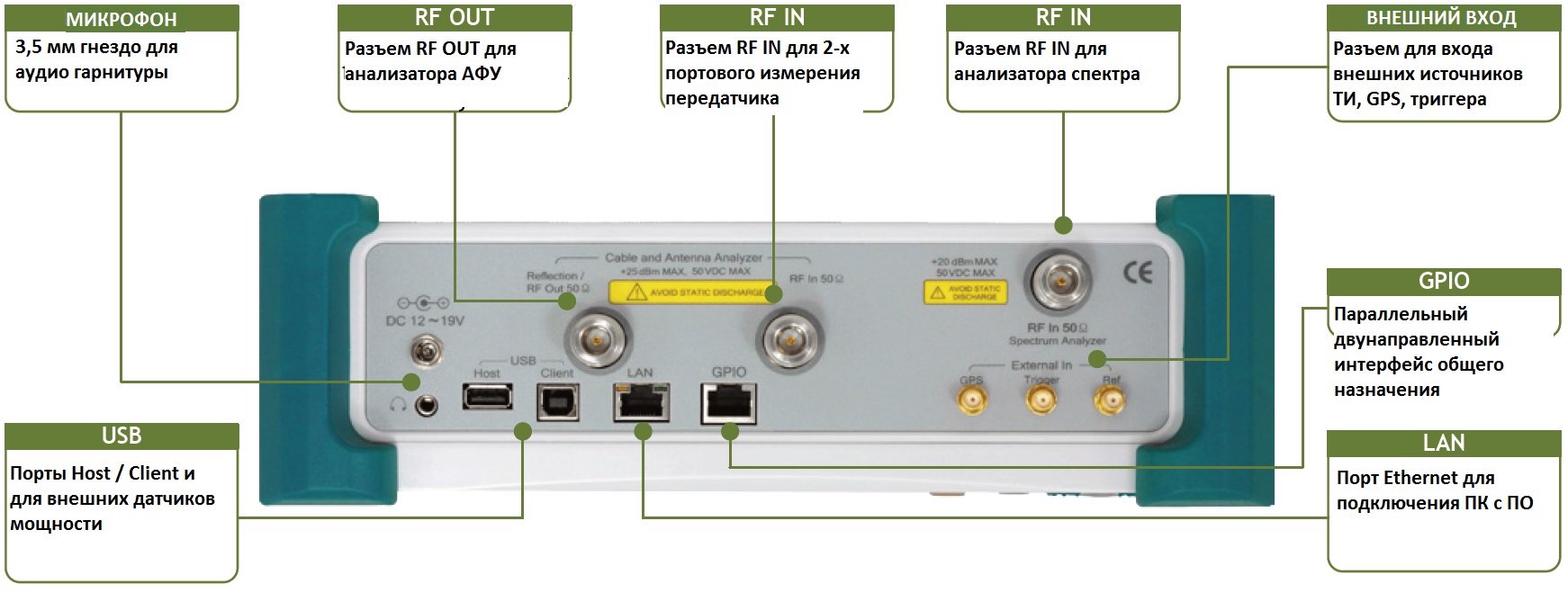

Элементы управления JD746A

Основные функции VIAVI JD746A

Базовый комплект JD746A

Базовый комплект JD746A (JD746AB02) состоит из:
  • Анализатора спектра: 100 кГц – 4 ГГц
  • Анализатора антенно-фидерных устройств (АФУ): 5 МГц – 4 ГГц (требует калибровочный набор)
  • Измерителя мощности: 10 МГц – 4ГГц



Анализатор спектра

Частотный диапазон: 100 кГц – 4 ГГц

Анализатор спектра VIAVI JD746A используется для проверки наличия нежелательных сигналов таких, как помехи и гармоники, которые трудно идентифицировать при анализе временной области. Встроенный предусидитель позволяет обнаруживать слабые сигналы от -160 дБм / -165 дБм с точностью измерения 1дБ. Анализатор спектра проводит измерения, необходимых для тестирования, приемки и диагностики физического уровня сетей сотовой связи.

Основные виды измерений анализатор аспектра JD746A

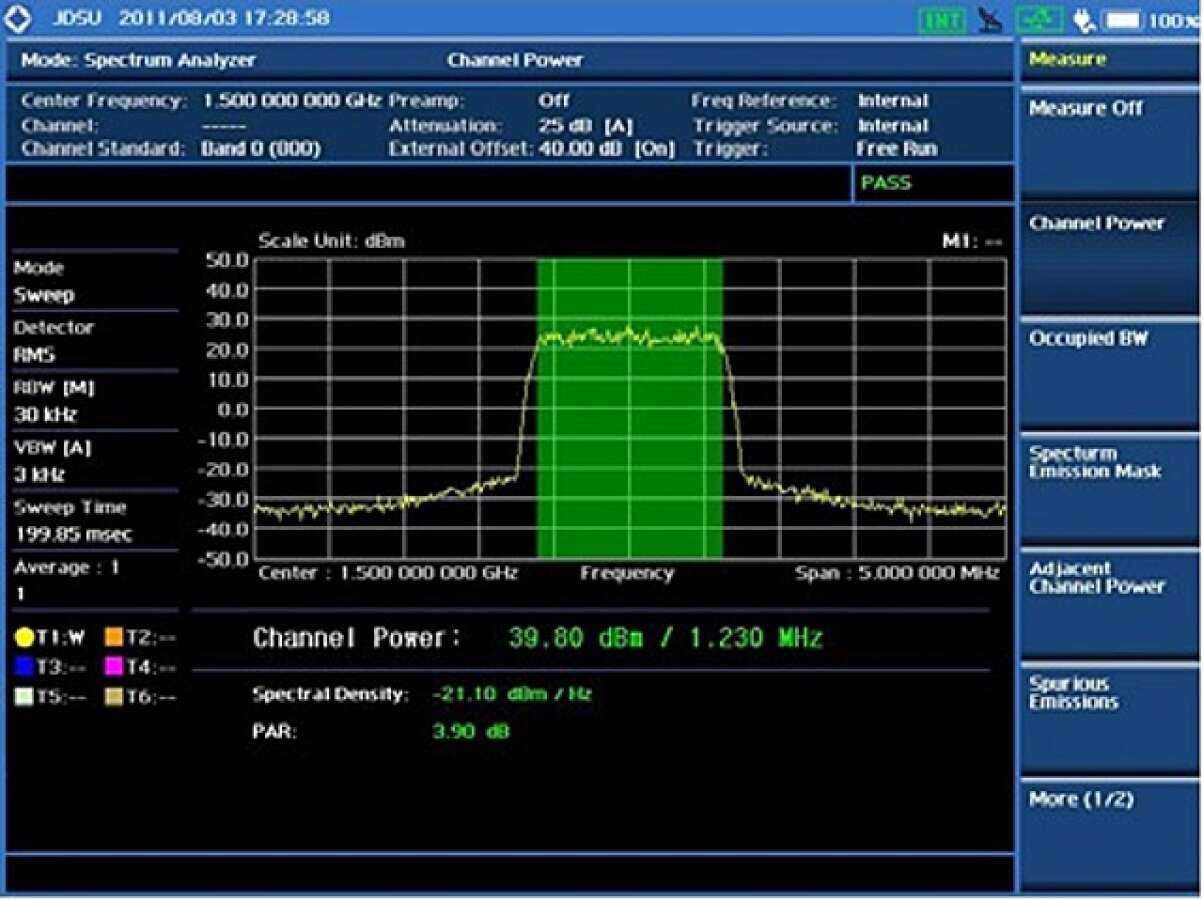

Мощность канала

Скриншот

Измеряет уровень мощности, спектральную плотность, пиковую и среднюю мощности сигнала в определенной полосе канала, показывая результат в виде "прошел/не прошел" для определенной мощности.

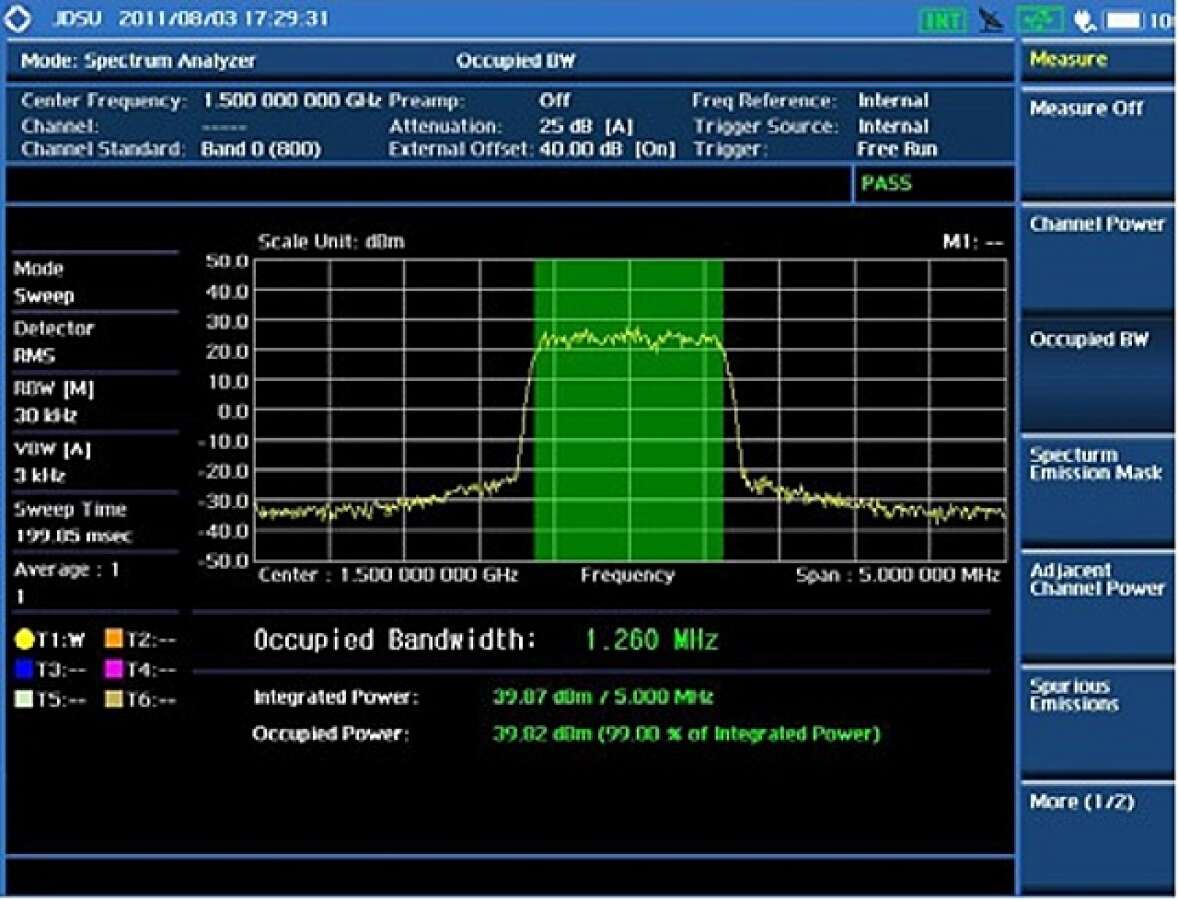

Занимаемая полоса

Скриншот

Измеряет полосу частот, содержащую определенный процент мощности, общую интегрированную мощность и занимаемую мощность с результатом "Прошел / Не прошел".

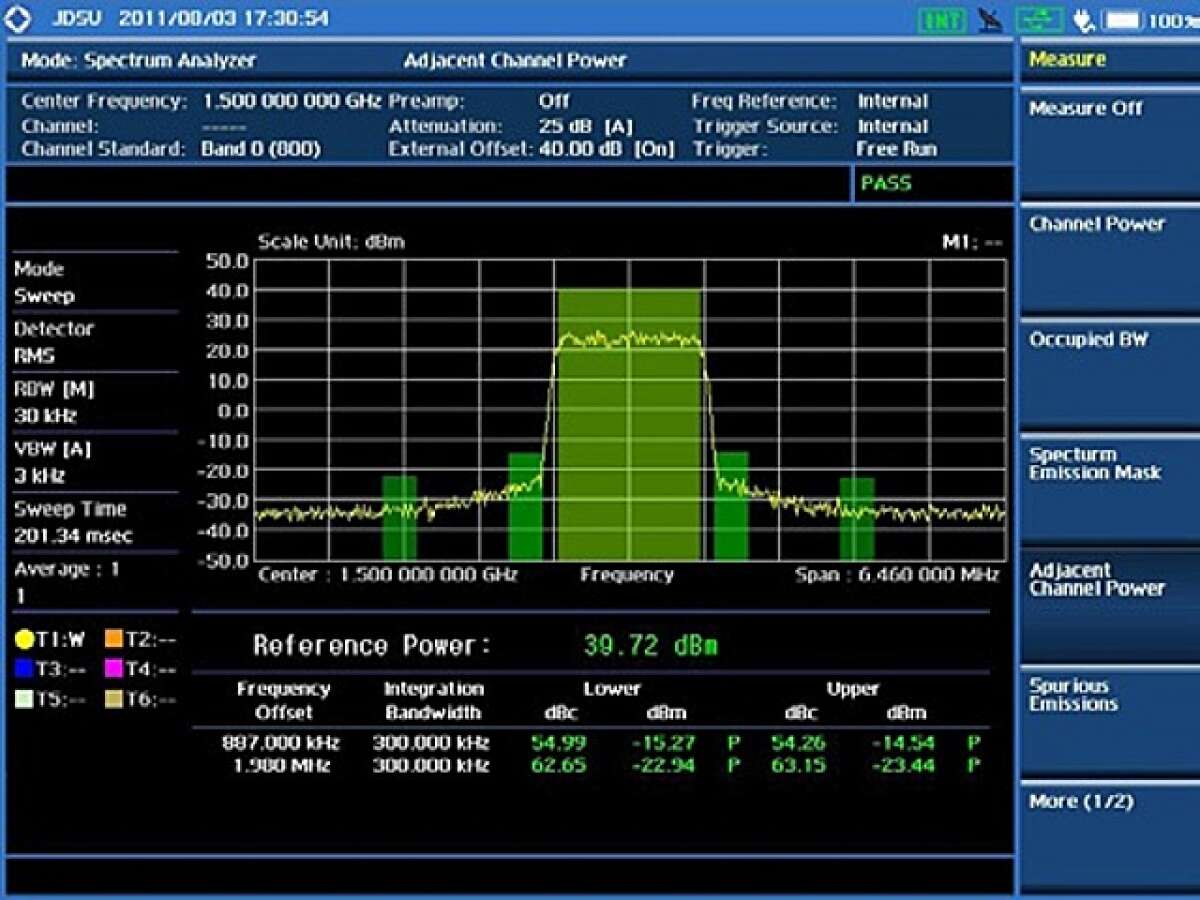

Мощность в соседнем канале

Скриншот

Измеряет величину утечки РЧ мощности в соседних каналах и их отношения с результатом "Прошел / Не прошел" для конкретного тестового состояния.

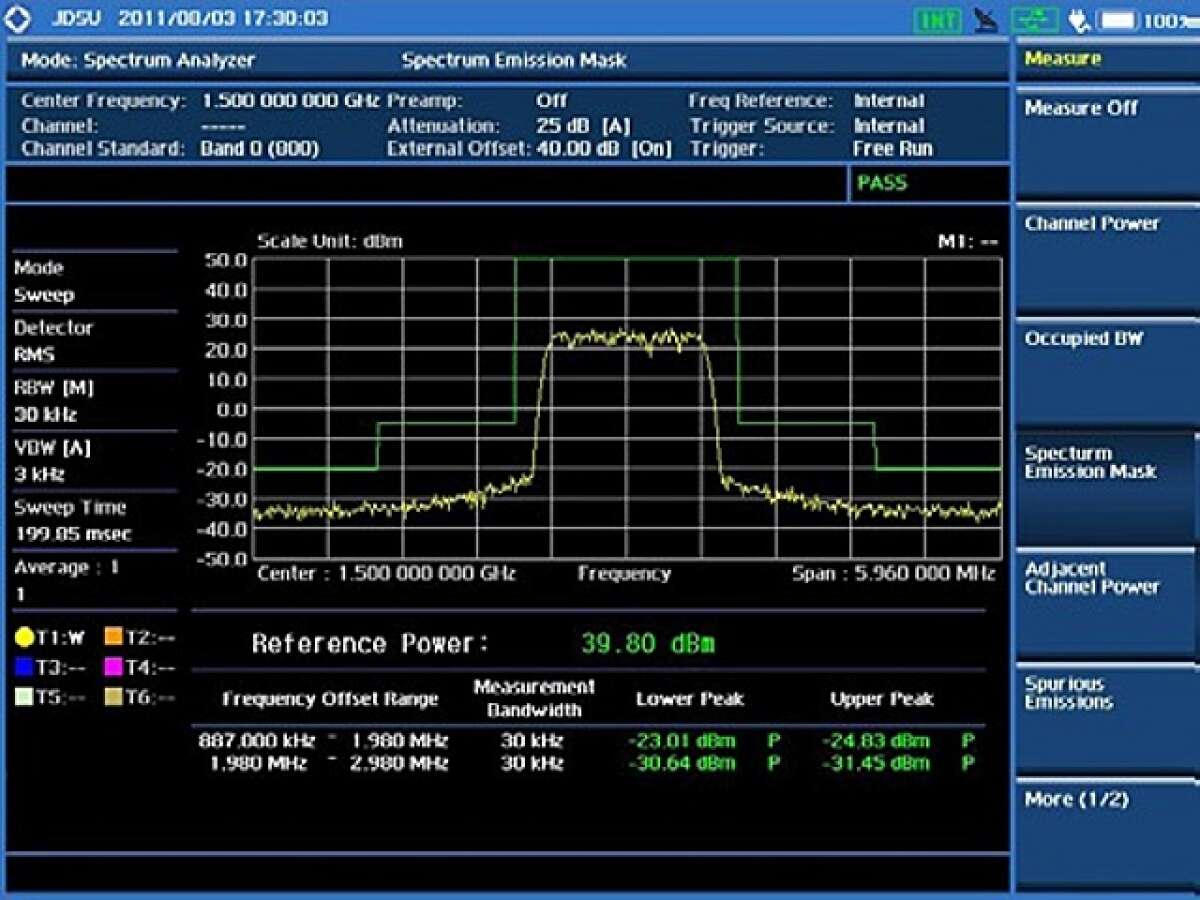

Маска излучаемого спектра (SEM)

Скриншот

Сравнивает уровень полной мощности в пределах определенной полосы пропускания и заданного смещения частот для определенных пределов с результатом "Прошел / Не прошел".

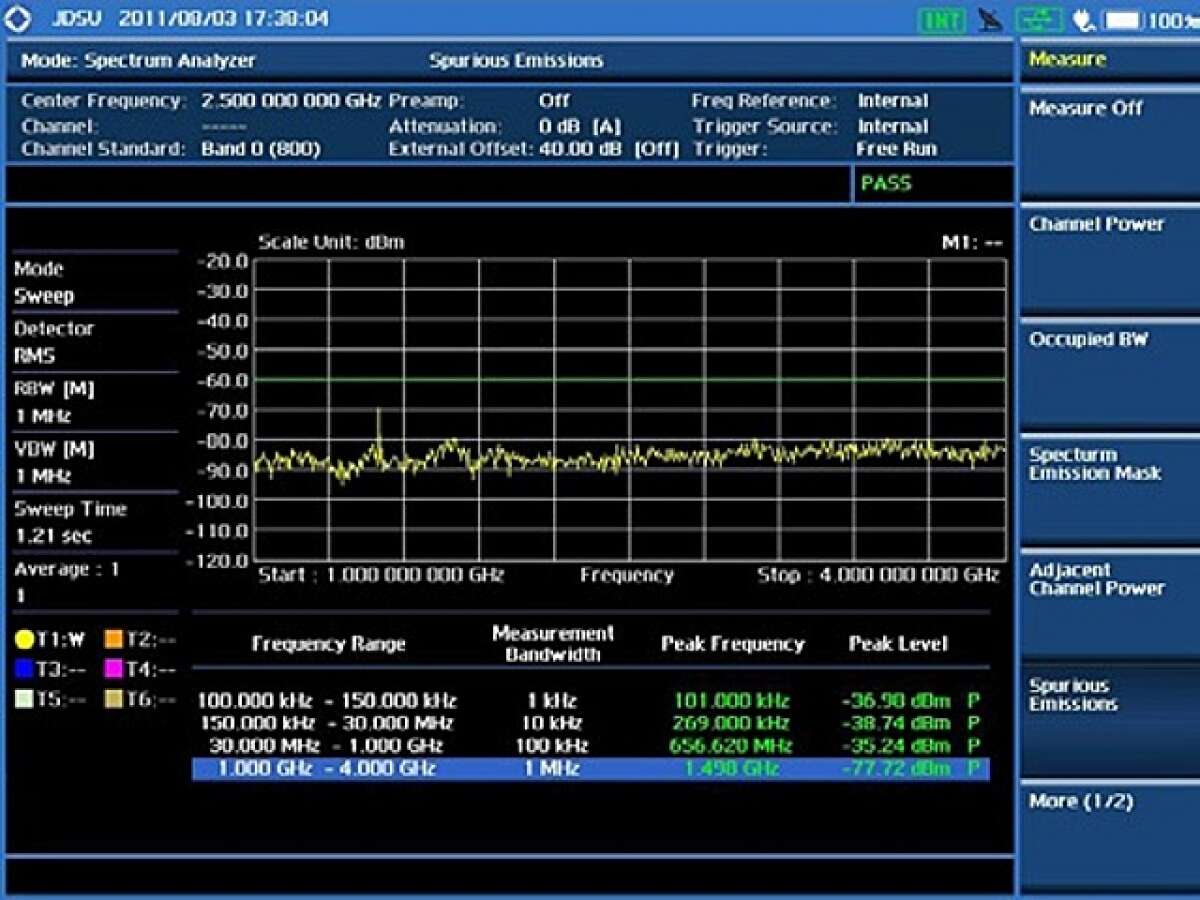

Измерение паразитного излучения

Скриншот

Выявляет и определяет уровень мощности побочных излучений в центральной полосе частот с выводом результатов в виде "Прошел / Не прошел", основанных на определенных пределах маски.
Напряженность поля Измеряет и анализирует напряженность поля по установленным пользователем мультисигментным линиям

AM/FM аудио демодуляция

Идентифицирует сигналы интерференции. AM/FM сигнал может быть демолирован в спикерфон или наушники прибора.

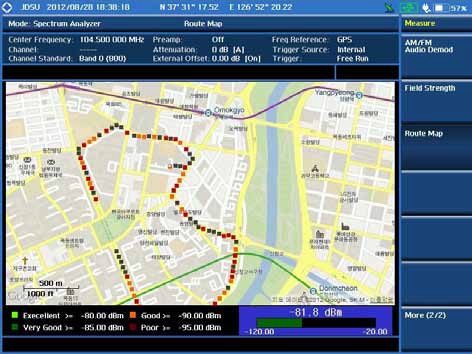

Карта покрытия

Скриншот

Cоставление карты покрытия РЧ сигнала в условиях внутри помещения и на открытом воздухе с привязкой к GPS в реальном времени прямо на план или карту.



Анализатор антенно-фидерных устройств (АФУ)

Частотный диапазон: 5 МГц – 4 ГГц

Анализатор АФУ VIAVI JD746A предназначен для тестирования и проверки фидерных линий, антенн, активных и пассивных РЧ компонентов. Диагностика этих элементов базовой станции и проверка работоспособности сети на данном участке играет ключевую роль в успешном запуске и функционировании всей сети.

Основные виды измерений анализатора АФУ

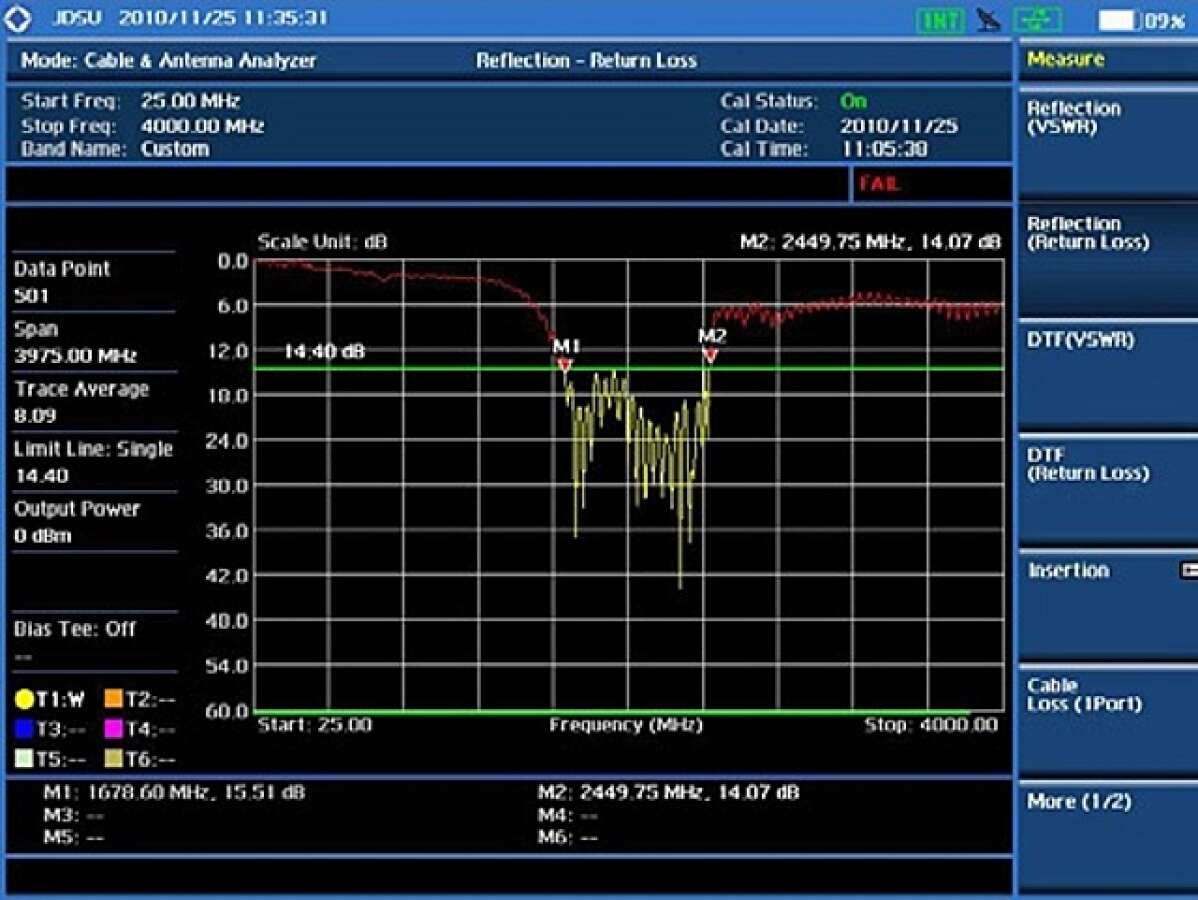

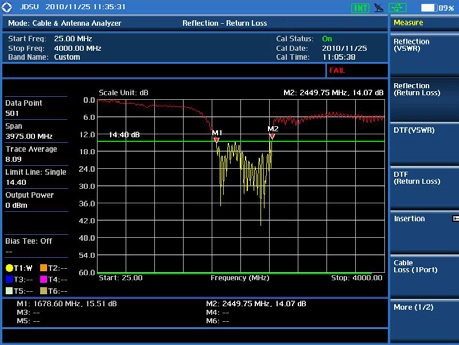

  • Измерение обратных потерь, скриншот
  • Измерение КСВН (VSWR)

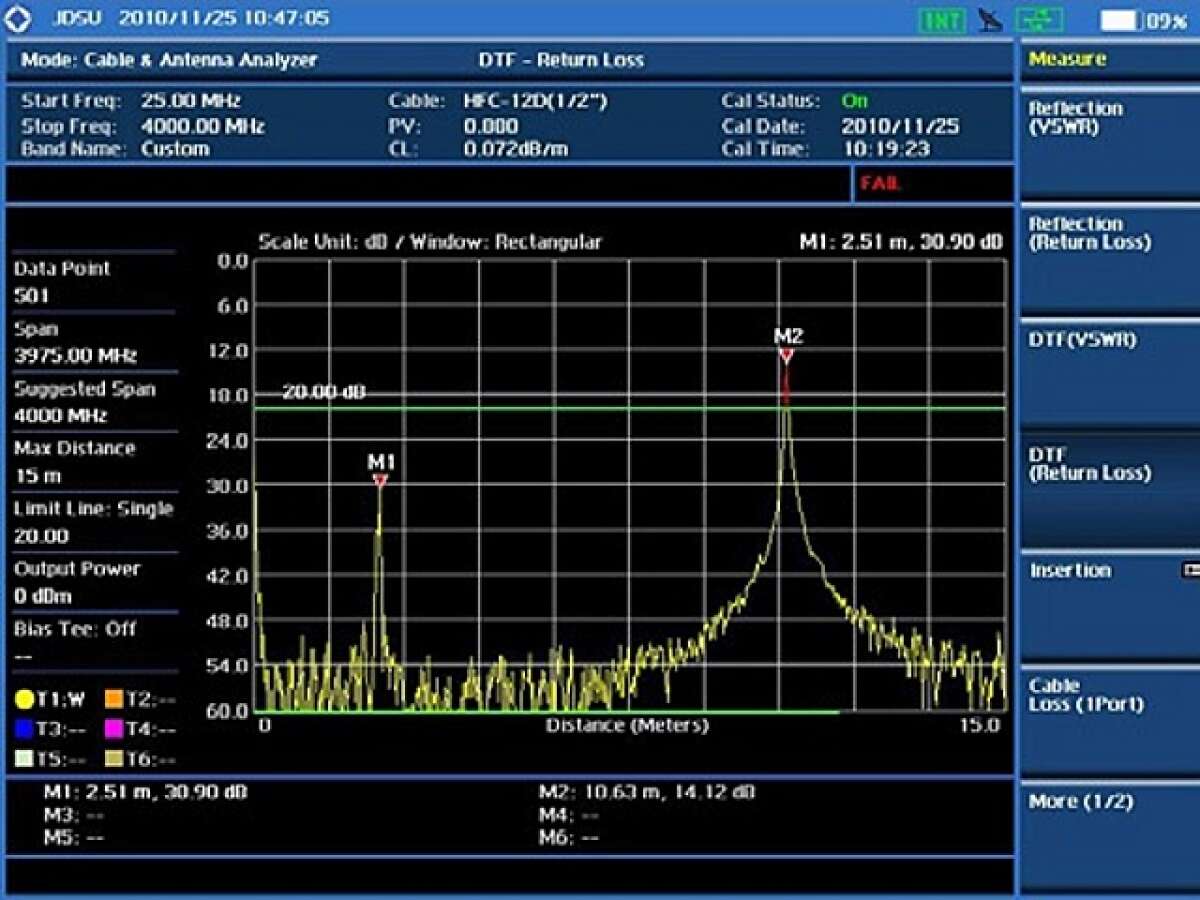

  • Измерение расстояния до неоднородности (DTF), скриншот

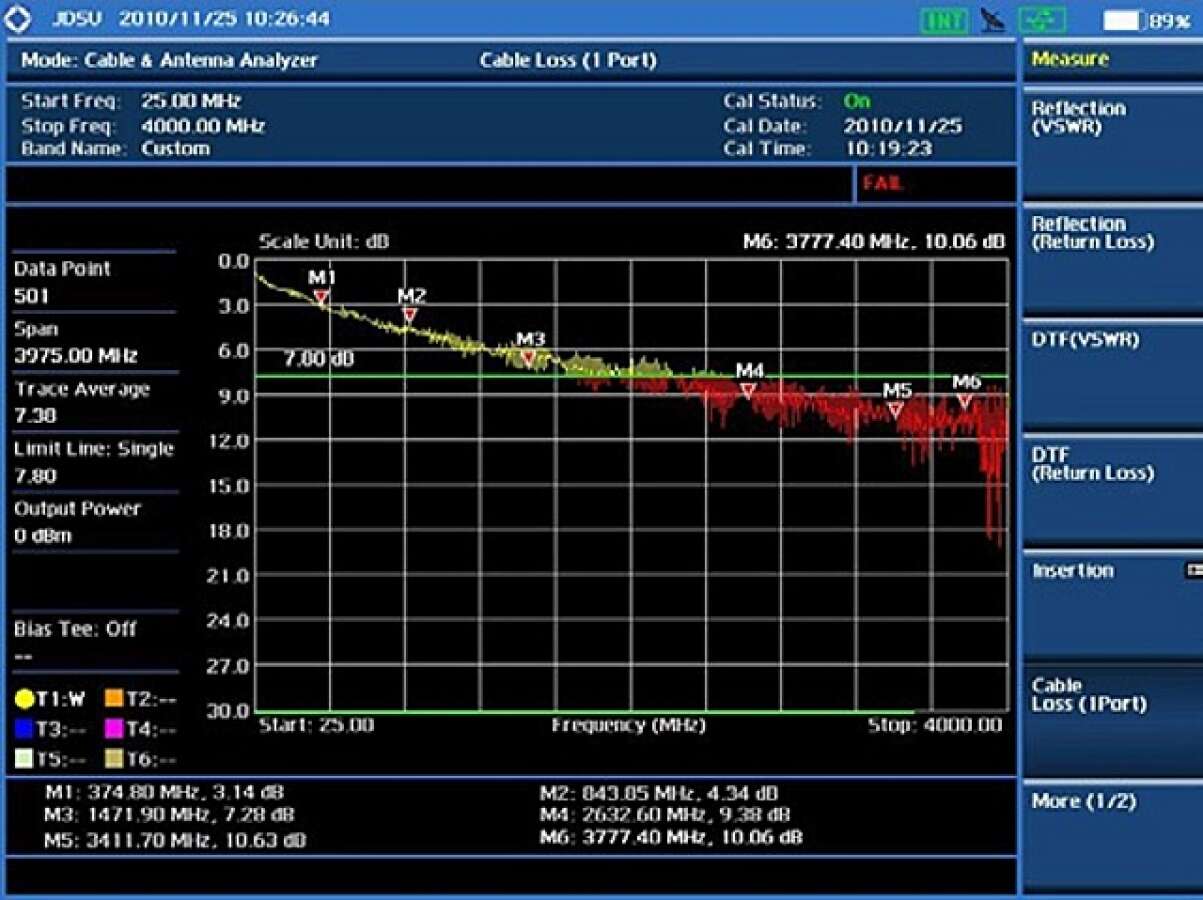

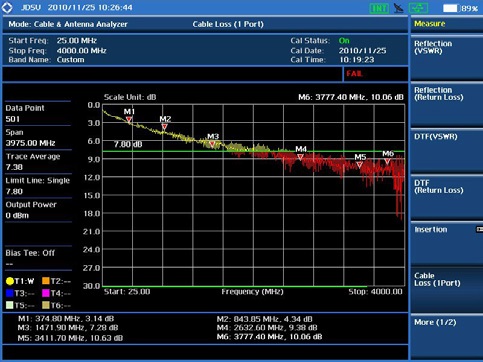

  • Определение потерь в кабеле, скриншот

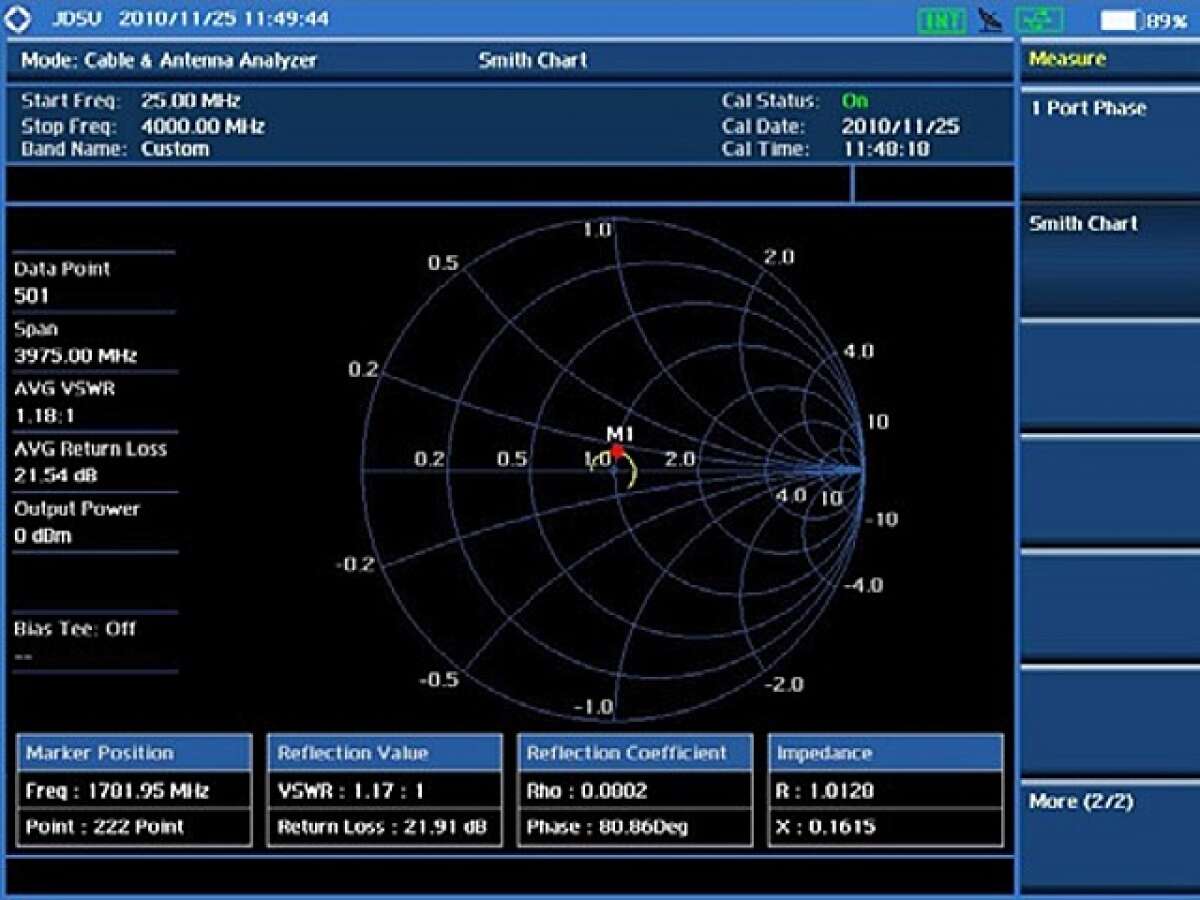

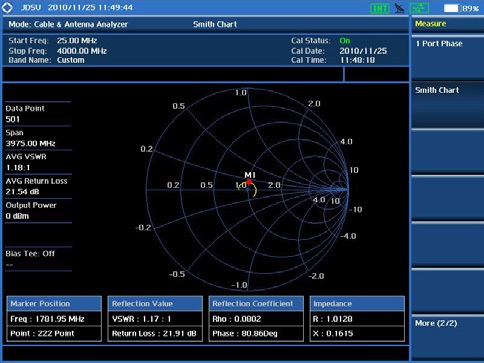

  • Построение диаграмм Смита для отображение импеданса кабеля и антенной системы, скриншот

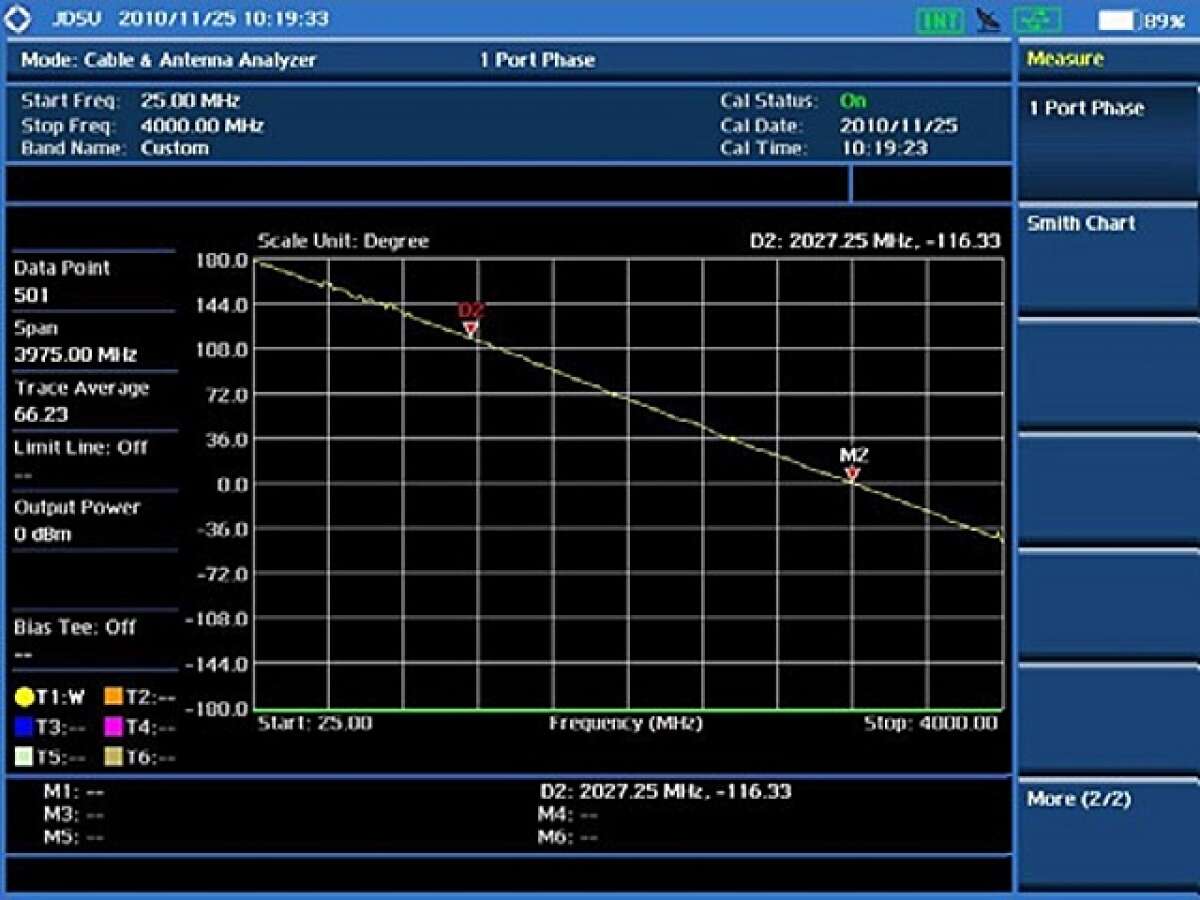

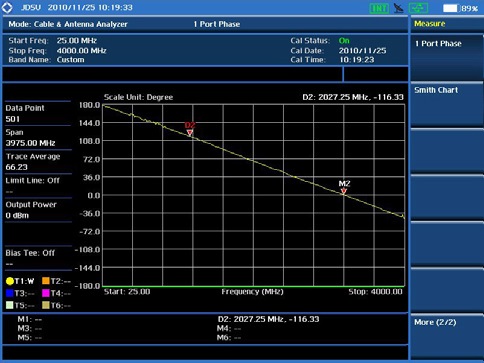

  • Измерение фазы, скриншот

ВНИМАНИЕ! Для корректной работы анализатора АФУ необходимо зак

азать калибровочный набор!



Измеритель мощности

Измерение РЧ мощности в JD746A основано на результатах измерения спектра. Измеритель мощности включает критерий «Годен/Негоден» (Pass/Fail) с установкой индикации верхнего и нижнего пределов.

Варианты измерения мощности РЧ сигнала:

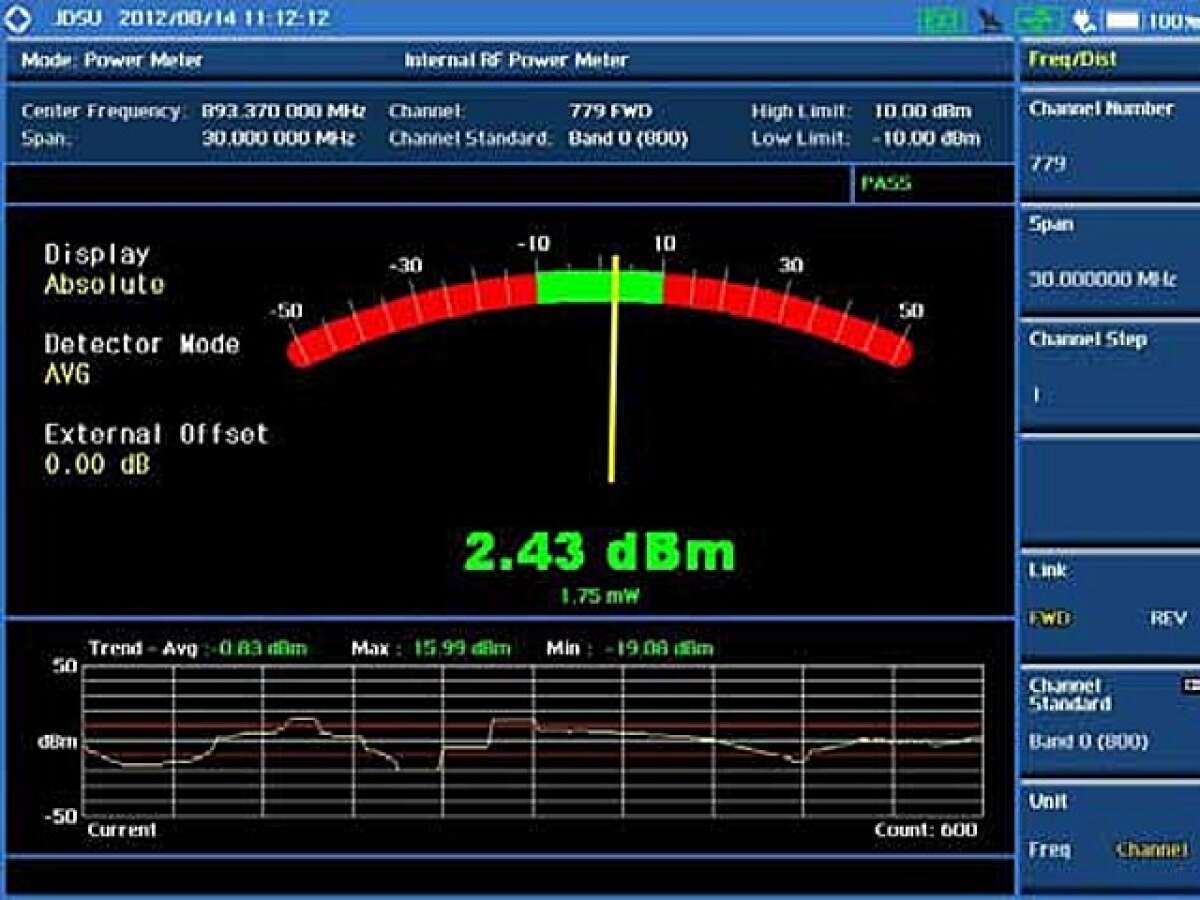

  • Внутреннее измерение, основаное на результатах измерения спектра с оптимальной полосой обзора; Скриншот

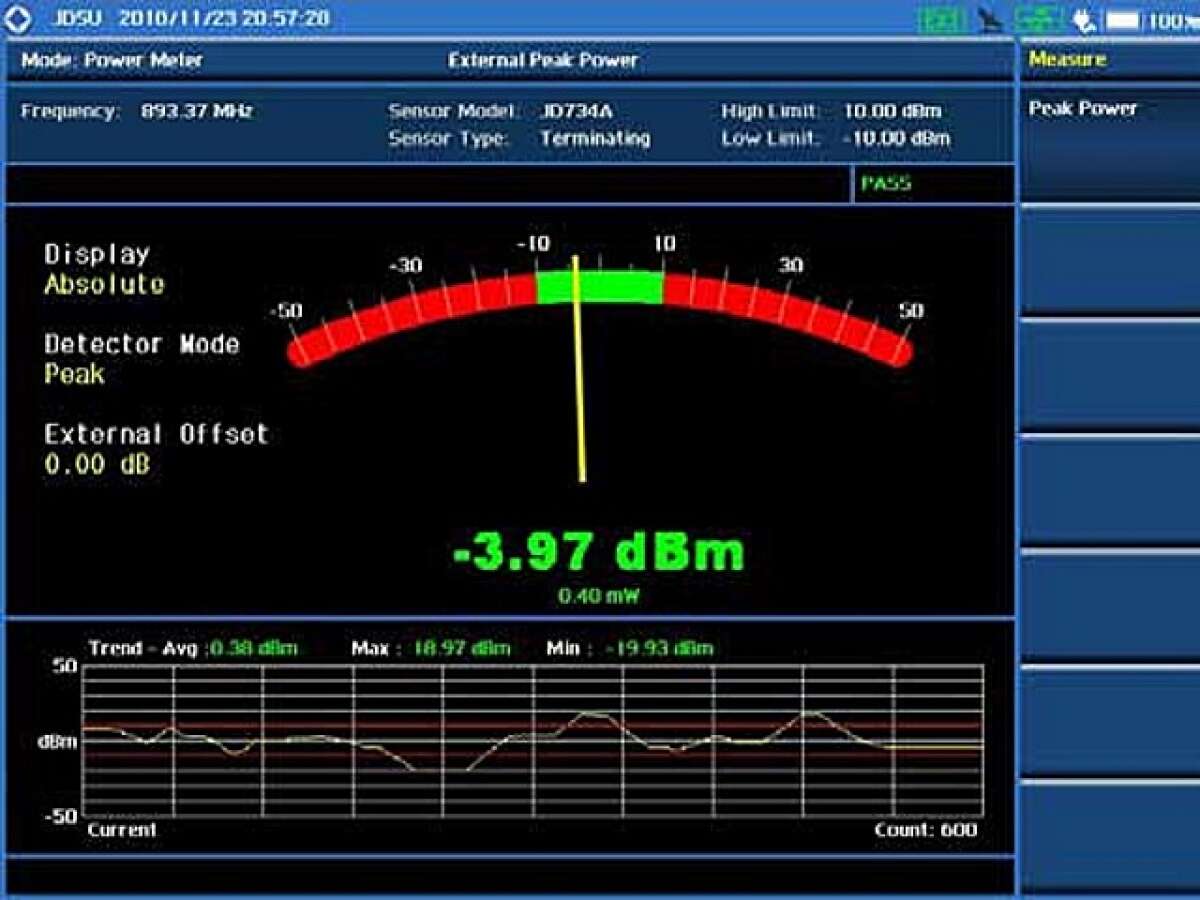

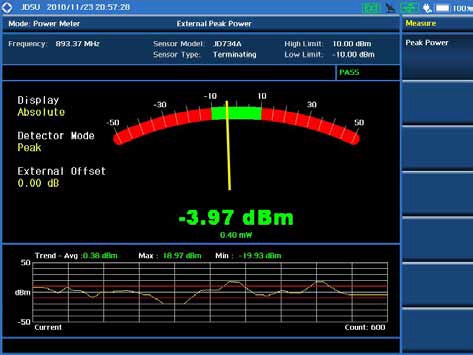

  • Внешнее измерение. Прибор измеряет мощность на выходе РЧ устройств с использованием внешних датчиков мощности серии JD730. Применяются два типа датчиков. Направленный датчик применя-ется для измерения в процессе эксплуатации. Оконечный датчик мощности применяется для измерения с выводом из эксплуатации. Скриншот

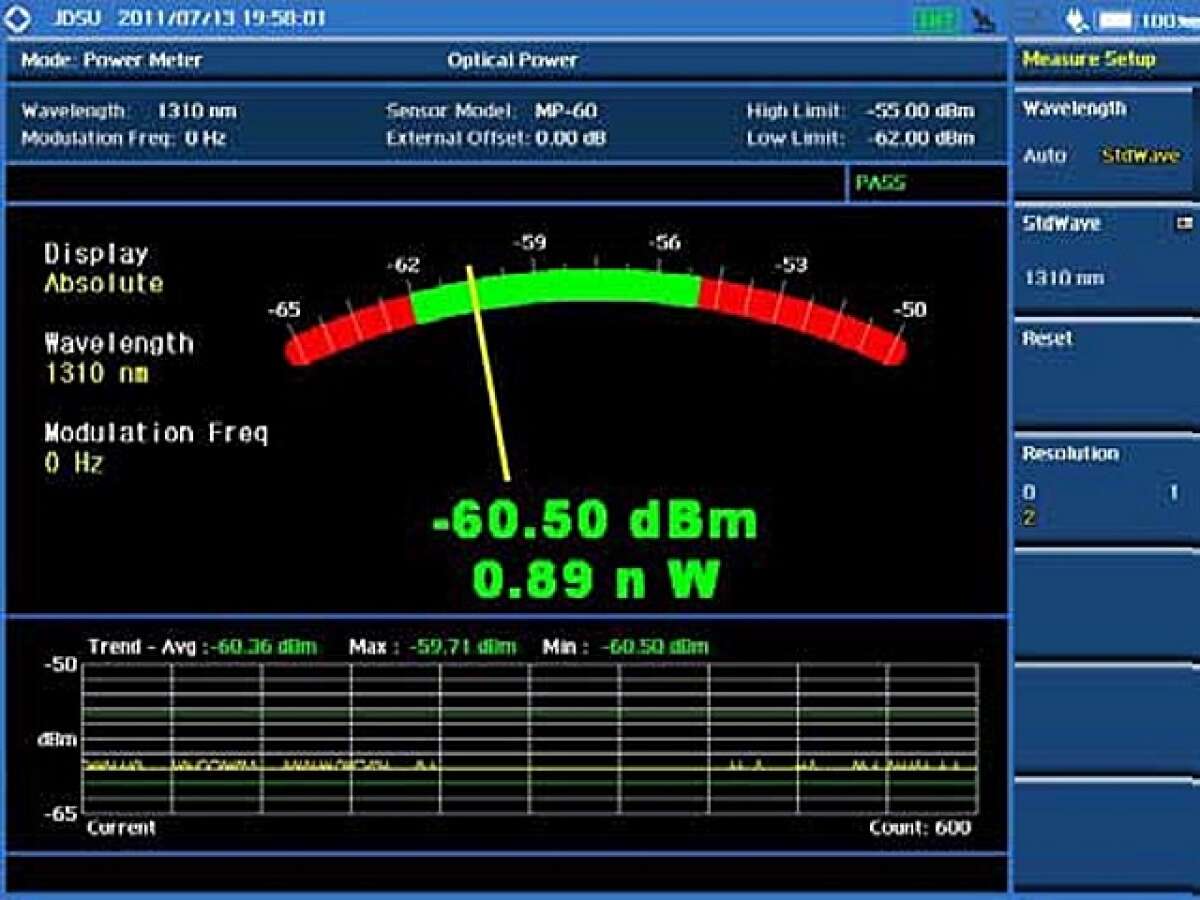

JD746A также способен измерять оптическую мощность. Для этого к прибору подключается внешний оптический измеритель мощности MP-60A или MP-80A.

Основные опции VIAVI JD746A

JD-JD746A001

Опция 2го порта для измерения передачи (требует JD78050507)

2–х портовое векторное измерение

Векторное измерение используется для выполнения быстрых и точных измерений в динамическом диапазоне 80 дБ. Опция также обеспечивает измерение изоляции антенны. Возможность определения параметра фазы S21.

2 – портовое скалярное измерение

Опция используется для измерения полной характеристики испытуемого устройства в динамическом диапазоне выше 100 дБ.

JD-JD746A002

Делитель питания (Bais Tee) (требует JD745A001)

Опция делителя питания позволяет выбирать напряжение от 12В до 32В.

JD-JD746A003

Генерация непрерывного CW сигнала

Позволяет генерировать РЧ сигнал на разных уровнях мощности.

JD-JD746A010

Скриншот

GPS приемник

Анализаторы серии JD740A обеспечивают составление карты трассы в условиях внутри помещения и на открытом воздухе, позволяя собирать данные, прослеживать принимаемые сигналы и наносить покрытие РЧ сигнала в реальном времени прямо на план или карту. Для наружных измерений с нанесением координат необходим GPS приемник.

JD-JD746A011

Скриншот

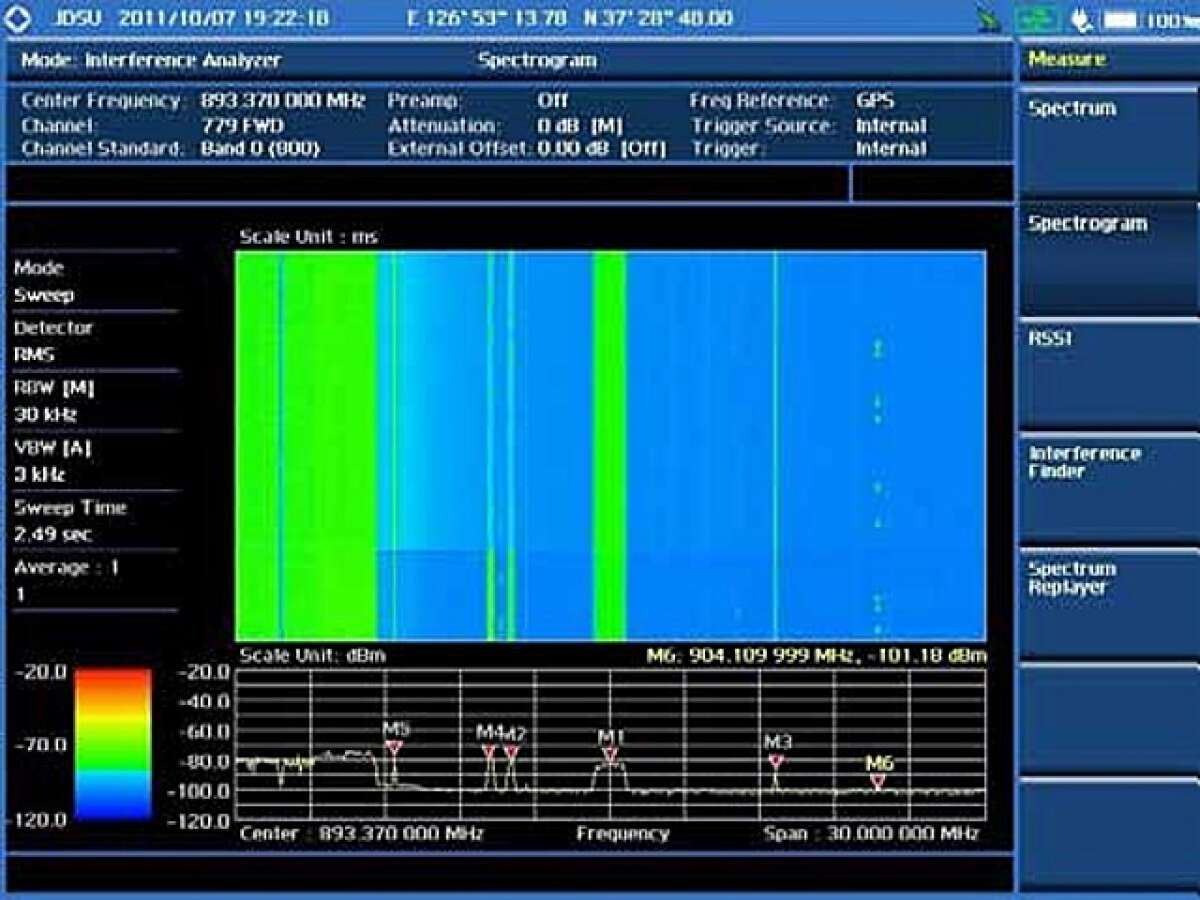

Анализатор интерференции (требует тестовый кабель, рекомендуется опция 10)

Применяется для мониторинга, идентификации и локализации интерференции с использованием спектрограммы и индикатора напряженности полученного сигнала (RSSI). Обнаружение интерференции сопровождается воспроизведением спектра, отображением ID интерференции, AM/FM аудио демодуляцией и звуковой сигнализацией.

Локализация источника сигнала интерференции может быть выполнена с географической точностью благодаря встроенному приемнику GPS.

JD-JD746A012

Скриншот

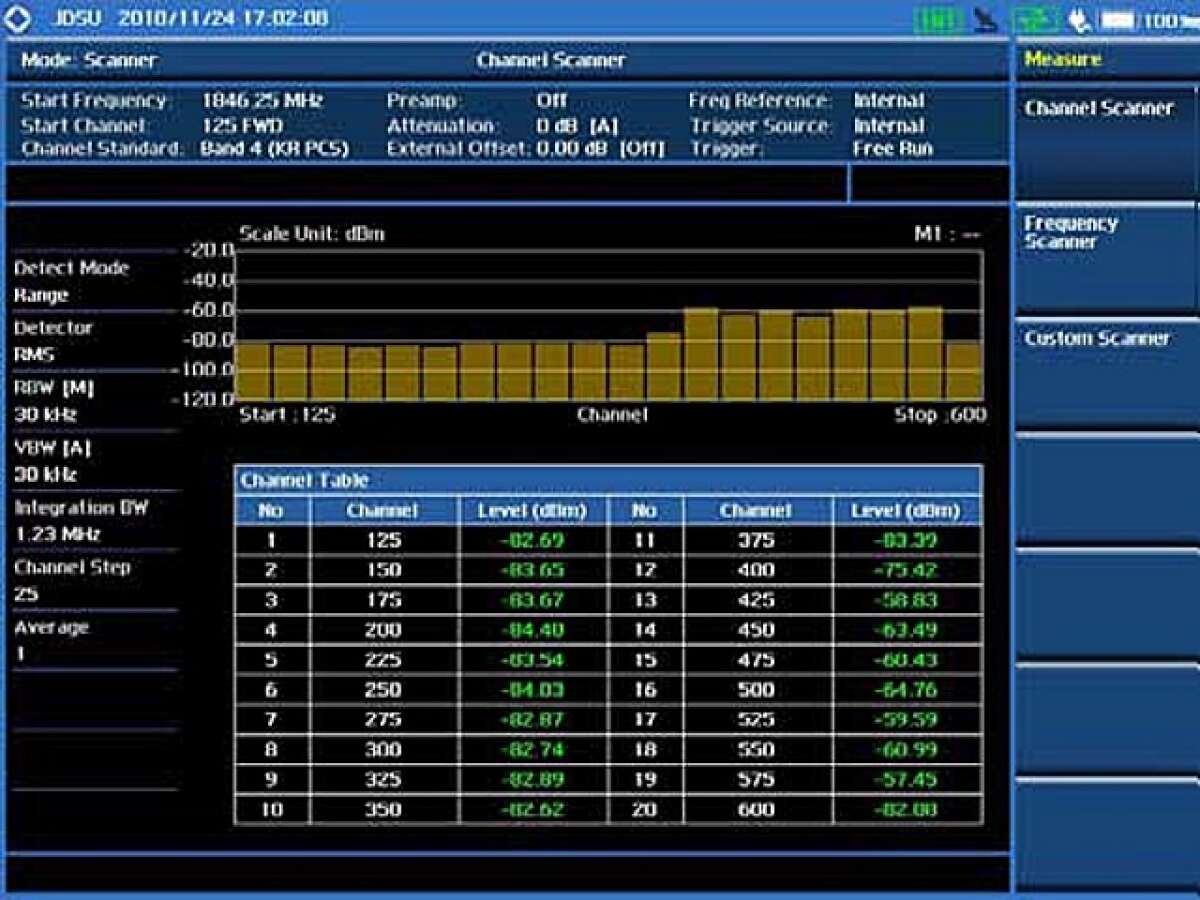

Сканер каналов

Сканер каналов сканирует дискретные частоты или многоканальные системы, фиксируя найденный сигнал в канале, и продолжает сканирование, если сигнал на частоте молчит.

Сканер каналов измеряет до 20 каналов в сетях различных мобильных технологий и показывает мощность каждого канала.



Аксессуары JD746A



Стандартные аксессуары

JD-G710550322 AC/DC адаптер питания для VIAVI JD746A
JD-G710550335 Кросс LAN кабель (1.5 м)
JD-GC73050515 USB A - B кабель (1.8 м)
JD-GC72450518 1 Гбайт USB запоминающее устройство
JD-G710550325 Аккумулятор Lithium Ion
JD-G710550323 Адаптер от автомобильного прикуривателя 12 VCD
JD74050341 Мягкая сумка
JD71050342 Жесткий кейс
JD74050343 Рюкзак для транспортировки



Калибровочные наборы

Калибровочный набор необходим для калибровки прибора в режиме анализатора АФУ чтобы компенсировать ошибки, вызванные РЧ кабелем или адаптерами.

Включает нагрузку 50 Ом, эталон «незамкнутый», эталон «короткозамкнутый».

JD72450509

Калибровочный набор для анализаторов GenCom, N(m)-тип

Набор Open/Short/Load N(m),40дБ,4ГГц,50Ω

JD72450510

Калибровочный набор для анализаторов GenCom, DIN(m)-тип

Набор Open/Short/ Load DIN(m),40дБ,4ГГц,50Ω

JD71050507

Калибровочный набор Dual Port Type-N

  • Open/Short/LoadN(m), 40дБ, 4 ГГц, 50 Ом
  • Два адаптераN(f ) - N(f ), DCдо 4 ГГц, 50 Ом
  • Два 1 м} (3.28 ft) ВЧ тестовых к{абеля, N(m) – N(m), DC до 18 ГГц, 50 Ом

JD71050508

Калибровочный набор Dual Port Type-DIN

  • Open/Short/LoadDIN(m), 40дБB, 4 ГГц,50Ω
  • Два 1 м ВЧ тестовых кабеля, N(m) – N(m), DC до 18 ГГц, 50 Ω
  • АдаптерN(f) - DIN(f), DCдо 4 ГГц, 50 Ω
  • Адаптер N(f) - DIN(m), DC до 4 ГГц, 50 Ω
  • АдаптерDIN(f) - DIN(f), DCдо 4 ГГц, 50 Ω
  • АдаптерDIN(m) - DIN(m),DCдо 4 ГГц, 50 Ω



Адаптеры

G710050571

Адаптер N(m) - DIN(f ), DC до 4 ГГц, 50 Ω

G710050572

Адаптер DIN(m) - DIN(m), DC до 4 ГГц, 50 Ω

G710050573

Адаптер N(m) - SMA(f ), DC до 18 ГГц, 50 Ω

G710050574

Адаптер N(m) -o BNC(f ), DC до 1.5 ГГц, 50 Ω

G710050575

Адаптер N(f ) -N(f ), DC до 4 ГГц, 50 Ω

G710050576

Адаптер N(m) - DIN(m), DC до 4 ГГц, 50 Ω

G710050577

Адаптер N(f ) - DIN(f ), DC до 4 ГГц, 50 Ω

G710050578

Адаптер N(f ) - DIN(m), DC до 4 ГГц, 50 Ω

G710050579

Адаптер DIN(f ) - DIN(f ), DC до 4 ГГц, 50 Ω



РЧ кабели

РЧ кабель необходим для калибровки прибора.

JD-G710050531

RF кабель N-N до 18 ГГц для анализаторов GenCom, 1,5м

JD-G710050532

RF кабель N-N до 18 ГГц для анализаторов GenCom, 3м



Датчики мощности

JD731A

Направленный дачик (пиковая и средняя мощность)

Частота: 300 МГц - 3.8 Ггц

Мощность: средняя 0.15 -150 Вт, пиковая 4 - 400 Вт

JD733A

Направленный дачик (пиковая и средняя мощность)

Частота: 150 МГц - 3.5 ГГц

Мощность: Средняя/Пиковая 0.1 - 50 Вт

JD732A

Оконечный датчик (средняя мощность)

Частота: 20 МГц - 3.8 ГГц

Мощность: –30 - 20 дБм

JD734A

Оконечный датчик (пиковая мощность)

Частота: 20 МГц - 3.8 ГГц

Мощность: –30 - 20 дБм

JD736A

Оконечный датчик (пиковая и средняя мощность)

Частота: 20 МГц - 3.8 ГГц

Мощность: –30 - 20 дБм



Датчики оптической мощности

JD-MP-60A

USB измеритель мощности MP-60 (2.5&1.5мм)

Диапазон длин волн: 780 - 1650 нм

1300, 1310, 1490, 1550 нм: –50 - +10 дБм

850 нм: –45 - +10 дБм

JD-MP-80A

USB измеритель мощности MP-80 (2.5&1.5мм)

Диапазон длин волн: 780 - 1650 нм

1300, 1310, 1490, 1550 нм: –50 - +10 дБм

850 нм: –45 - +10 дБм



Yaggi Антенны

G700050364

RF Yaggi Антенна 806 МГц - 896 МГц

G700050365

RF Yaggi Антенна 866 МГц - 960 МГц

G700050363

RF Yaggi Антенна 1750 МГц - 2390 Мгц



Omni Антенны

G700050351

RF omni antenna Type-N(m), 400 MHz to 450 MHz

G700050352 RF omni antenna Type-N(m), 450 MHz to 500 MHz

G700050353

RF omni antenna Type-N(m), 806 MHz to 896 MHz

G700050354 RF omni antenna Type-N(m), 870 MHz to 960 MHz

G700050355

RF omni antenna Type-N(m), 1710 MHz to 2170 MHz

G700050356 RF omni antenna Type-N(m), 720 MHz to 800 MHz

G700050357

RF omni antenna Type-N(m), 2.3 GHz to 2.7 GHz
