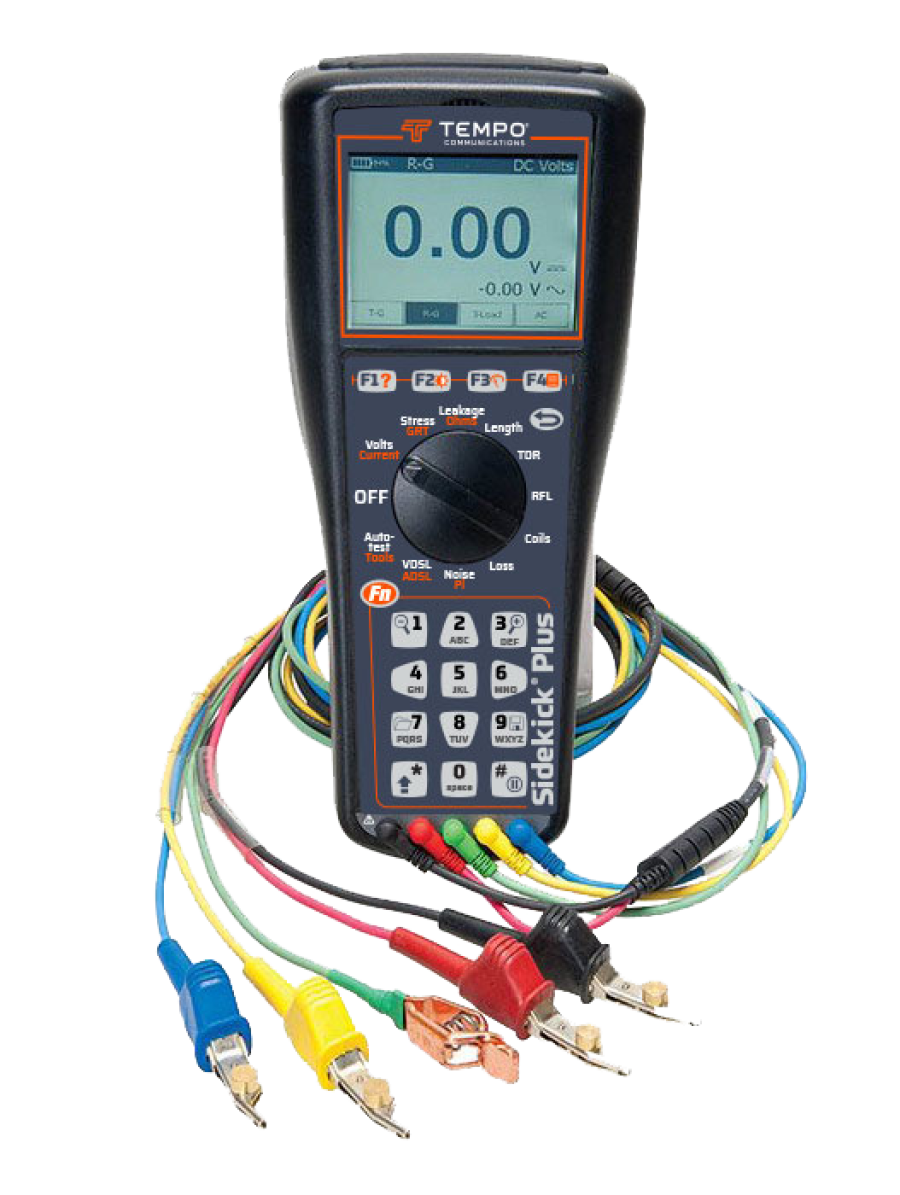

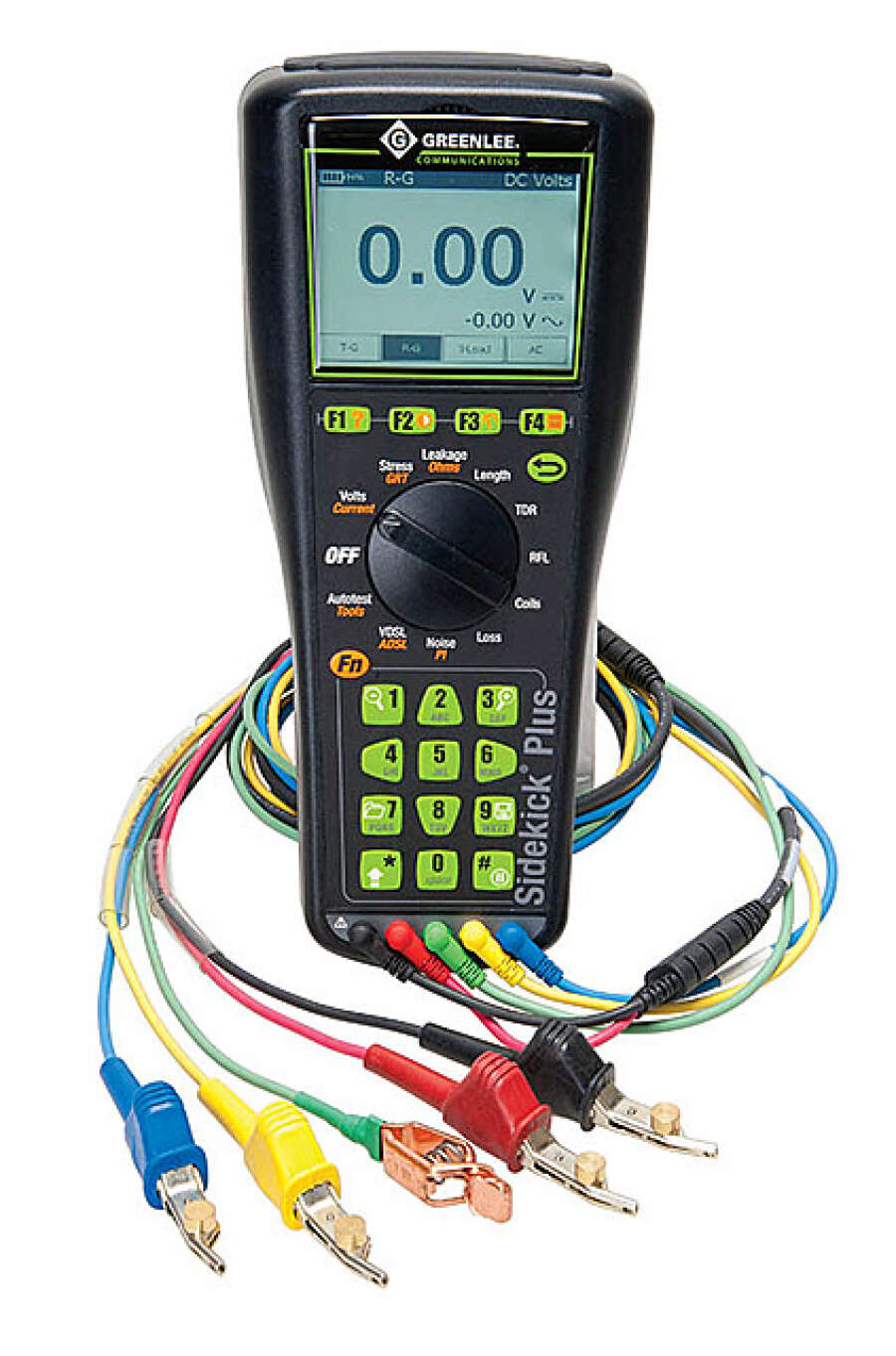

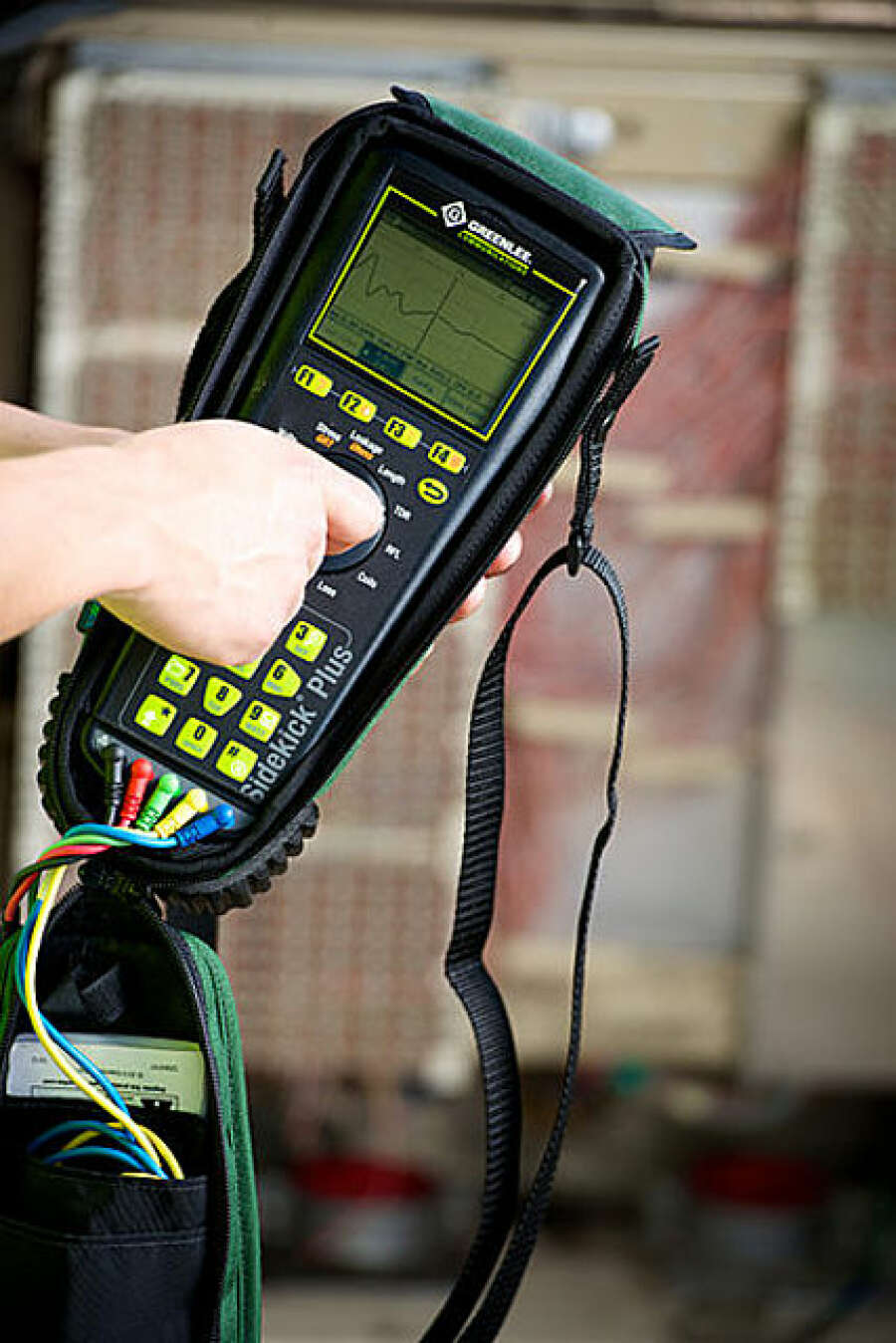

Greenlee SIDEKICK PLUS CE 1155-5005 - кабельный анализатор (Impulse Noise, Step OTDR)

Артикул: GT-SP-5005

Цена: 414 369 руб.

Средний срок поставки: 10-12 недель

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 руб.
414 369 руб.
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка
Greenlee Sidekick Plus – это универсальный анализатор сети доступа, который способен упростить диагностику медных линий, сделать работу инженера комфортной и производительной.
Sidekick Plus 5005 - первый анализатор из линейки Sidekick Plus, который способен локализовать все повреждения кабельной линии от порта оператора до компьютера абонента. Это достигается благодаря появлению в анализаторе функции шагового рефлектометра (для локализации повреждений на физическом уровне в помещении абонента) и анализатора импульсных помех (для устранения влияния на скорость передачи информации различной бытовой техники и линий электропитания). А при помощи встроенного генератора, совместимого со всеми индуктивными щупами Greenlee, можно трассировать внутриобьектовый кабель или вызвонить нужную пару в пучке.

Высококачественное исполнение и оптимально подобранные функциональные возможности, делают  Greenlee Sidekick Plus идеальным решением для инсталляции и обслуживания сети доступа на базе xDSL технологий.

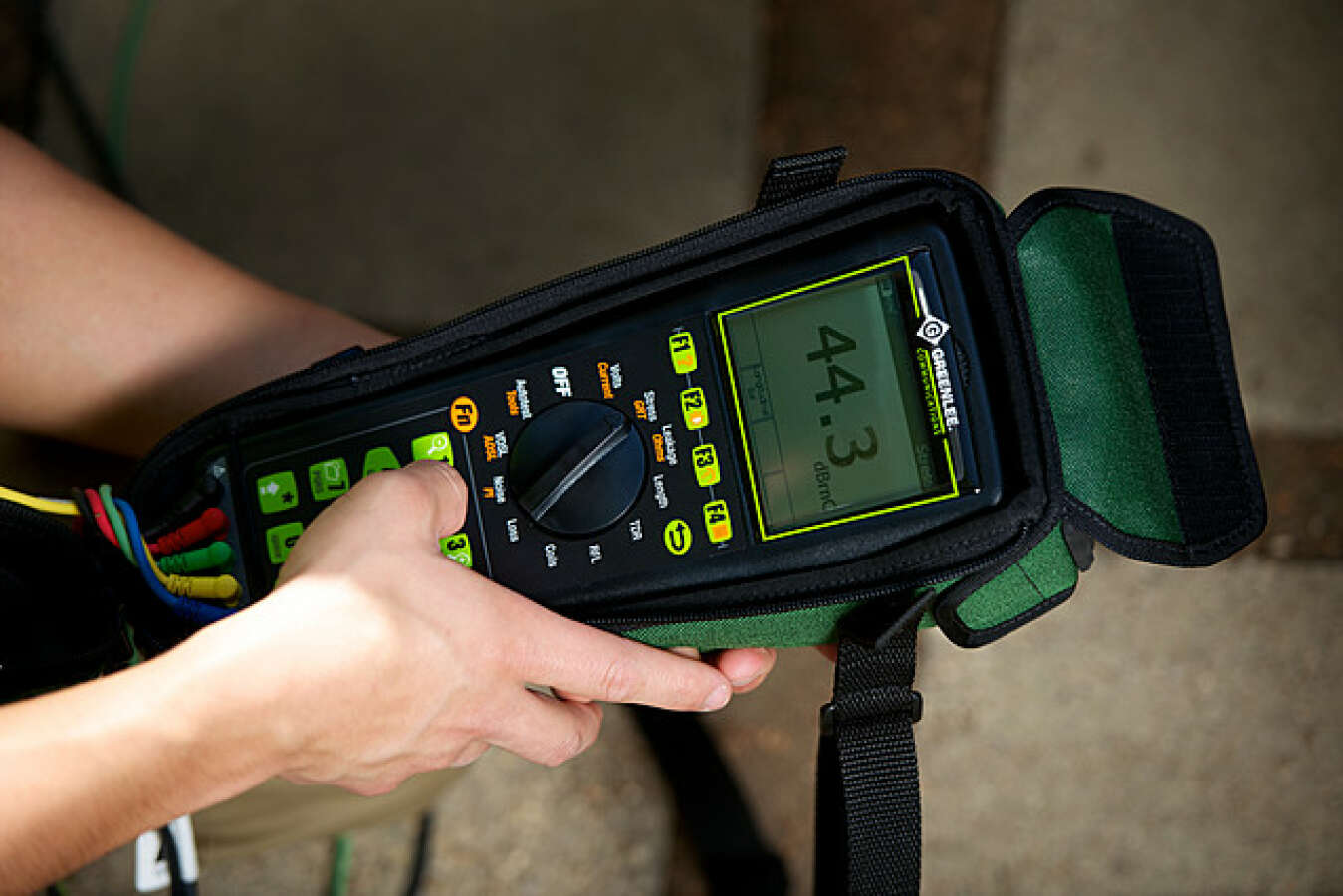

Реализация переключения режимов измерений при помощи механического переключателя и русскоязычное меню обеспечивают простоту и удобство эксплуатации Sidekick Plus. Причем режимы работы расположены в порядке их использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля.



Анализатор Greenlee Sidekick Plus выполняет измерение:

  • Постоянного и переменного напряжения в линии
  • Тока шлейфа между АВ, АС, ВС.
  • Сопротивления изоляции и сопротивления шлейфа
  • Емкость АВ, АС, ВС
  • Сопротивления заземления.
  • Затухания сигнала.
  • Уровня наведенных шумов
  • Спектра сигнала и шума
  • Импульсных шумов
  • Оценивает длину кабеля, используя погонное значение емкости



Для сокращения времени локализации повреждений и оперативного восстановления работоспособности линии в анализаторе  Greenlee Sidekick Plus предусмотрено:

  • Автоматическое тестирование параметров нажатием одной кнопки
  • Комплексный анализ линии на предмет наличия повреждений и переходных помех и пригодности ее к использованию (Stress Test)
  • Счетчик Пупиновских катушек
  • Импульсный рефлектометр для локализации:
    • Низкоомного короткого замыкания между жилами пары и между каждой из жил и землей
    • Плохого контакта в муфте
    • Обрыва жилы или пары
    • Параллельного отвода
    • Пупиновской катушки
    • Замокшего участка в кабеле
    • Плавающих повреждений (кратковременного замыкания или пропадания контакта)
  • Шаговый рефлектометр - измерительный прибор, использующий инновационный подход к измерениям. С его помощью еще проще локализуются такие повреждения как параллельный отвод, перепутанные пары и жилы, места с повышенными переходными наводками. Кроме того, он не имеет «мертвой зоны», что позволяет использовать его даже для измерения коротких участков кабеля в помещении абонента
  • Кабельный мост. Удобный инструмент для диагностики:
    • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
    • Обрыва пары, жилы или оболочки
    • Повышенного контакта в муфте

Сервисные функции анализатора Greenlee Sidekick Plus

  • Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар. (Для трассировки и отбора пар в комплекте с Sidekick Plus может быть использован индуктивный щуп)
  • Генератор опорного сигнала для измерения затухания мощностью от +14 до –20 dBm в частотном диапазоне 200Гц - 20 кГц
  • Калькулятор, при помощи которого можно вычислить длину кабеля, имея измеренное сопротивление шлейфа и учитывая температуру окружающей среды и параметры кабеля.
  • Справочник кабелей
  • Телефонная книга
  • Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
  • Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);

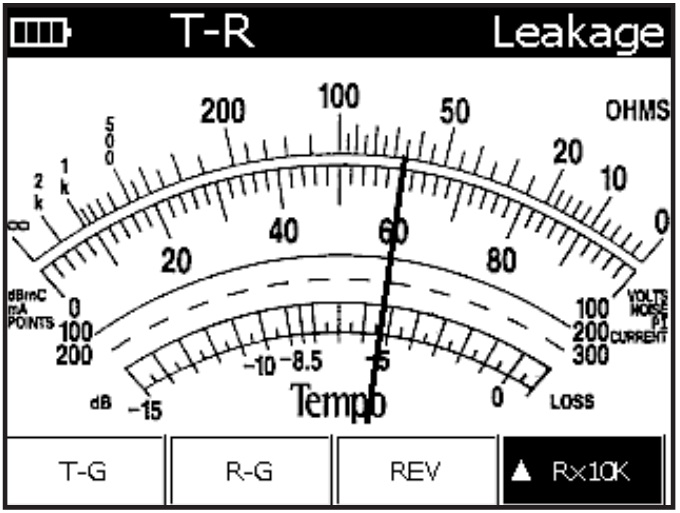

  • Предоставление результатов измерений в аналоговом и цифровом виде.





  • Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС)



  • Результаты тестирования могут быть перенесены на ПК и использоваться для составления паспорта линии



Характеристики кабельного анализатора 1155-5005 SIDEKICK PLUS CE Impulse Noise, Step OTDR

Параметр Значение
Постоянное напряжение Диапазон 0-300 В
Разрешение 0-10В = 001В; 10-300В =0,1В
Погрешность ±3%
Переменное напряжение Диапазон 0-250 В
Разрешение 0-10В = 001В; 10-250В =0,1В
Погрешность ±3%
Частотный диапазон 40Гц-70Гц
Стресс тест Диапазон 0 - 82 dBrnC*
Разрешение 0.1 dBrnC*
Погрешность ±5 dBrnC* общая; ±2 dBrnC в диапазоне 10-50 dBrnC *

Сопротивление изоляции Диапазон 0 – 999 МОм
Разрешение 1кОм-1МОм=1кОм; 1МОм-10МОм=10кОм;10МОм-100МОм = 100кОм; 100МОм -999 МОм = 1МОм
Погрешность ±3%
Сопротивление шлейфа Диапазон 0 - 100МОм
Разрешение 0-99Ом =0,1Ом; 100Ом-100Мом=4 Ом
Погрешность ±3%
Сопротивление заземления Диапазон 0 – 250 Ом
Ток шлейфа Диапазон 0-110 мА
Разрешение

0-10мА = 001мА; 10-100мА =0,1мА;

более 100мА=1мА

Погрешность ±2%
Определение длины линии по емкости Диапазон 0 - 30 км
Разрешение 0-30м =0,3м; 30м-6км =4м; 6км -30км=4м
Погрешность 0-30м =5%; 30м-6км =4%; 6км -30км=10%
Счетчик Пупиновских катушек Количество До 5-ти
Суммарные шумы (Circuit Noise) Диапазон 0 – 90 dBrnC *
Разрешение 0.1 dBrnC *
Погрешность ±2 dBrnC *
Частота 300Гц – 4кГц
Продольный шум Диапазон частот
300Гц – 3кГц
До 1.1МГц
Анализатор спектра Диапазон частот До 4 кГц
Влияние сетей электропитания Диапазон 30 – 110 dBrnC *
Разрешение 0.1 dBrnC *
Погрешность ±2 dBrnC *
Частота До 4 кГц
Суммарные потери Диапазон От +3 до –70 дБ
Разрешение 0.1 дБ
Погрешность ±0.5 дБ
Частота 1004 Гц
Импульсный рефлектометр Диапазон До 10км
Шаговый рефлектометр Диапазон 1,2м – 10км
Кабельный мост Диапазон 0-61км
Локализация повреждений До 2 Мом
Обнаружение повреждений 0 – 19.99 Мом
Ток утечки 73 – 730 мкА
Погрешность ±0.5% +1
Тональный сигнал для трассировки Диапазон частот 500 – 3500 Гц
Эталонный сигнал для измерения затухания Диапазон частот 200 Гц до 20 кГц
Уровень От 14 до –20 dBm
Импульсные шумы Фильтры в диапазонах частот

С (700 - 3000Гц

Е (1 - 50 кГц)

F (5 - 245 кГц)

G (20 -1100 кГц)

Предустановка допустимых порогов -65 дБм до +5 дБм
Нагрузка 100 Ω, 135 Ω, 120 Ω
Время измерения 1мин – 24 часа
Стандарт ANSI/IEEE 743
Разрешение дисплея 320 x 240

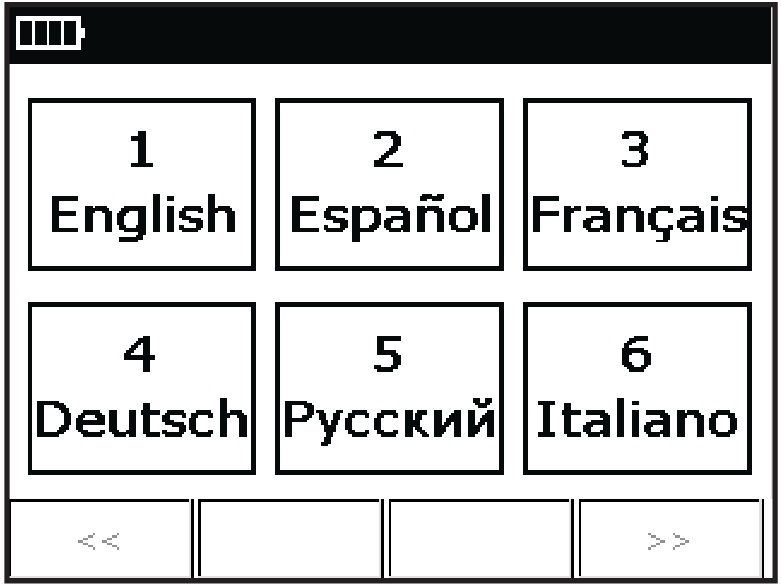

Язык меню Русский
Память 400 результатоа «Автотест» а также рефлектограммы и Пупиновские катушки

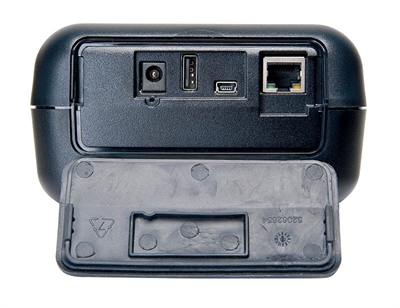

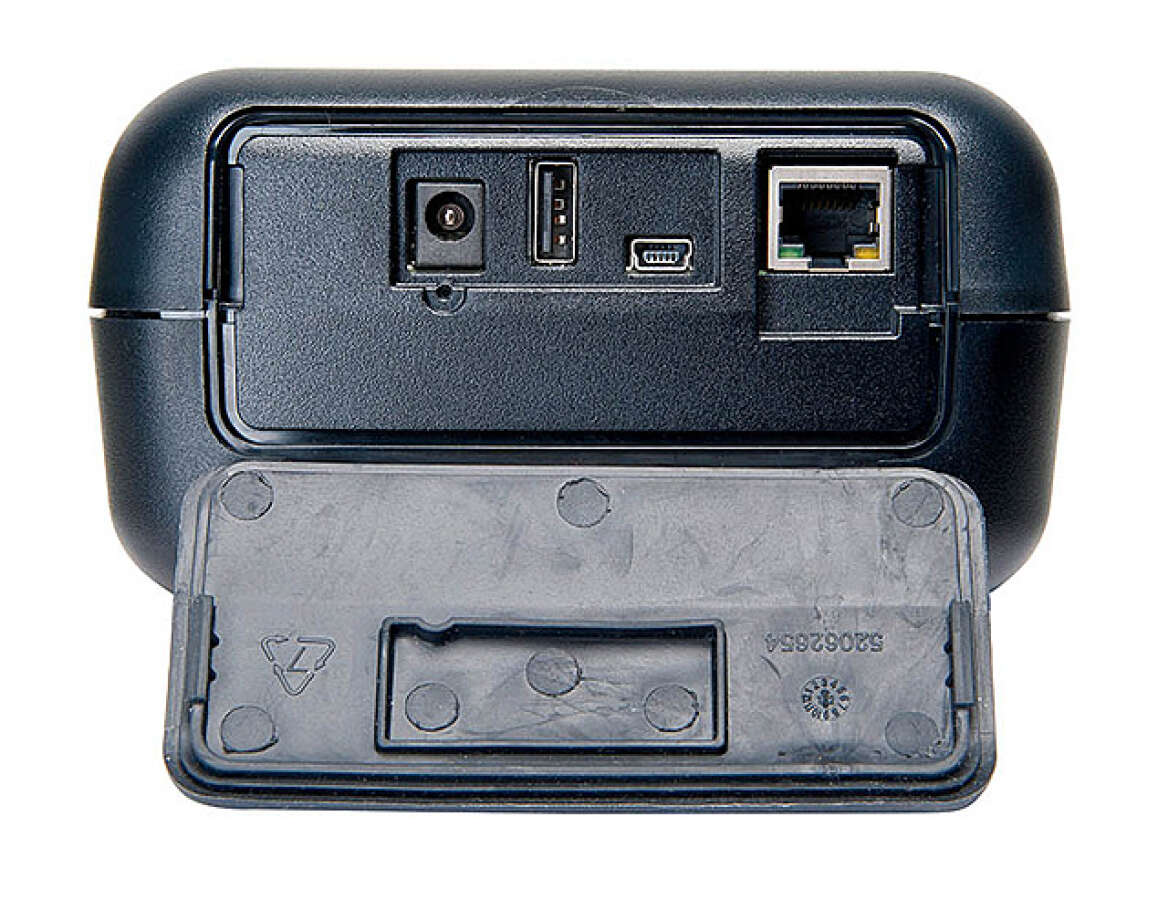

Порт для связи с ПК USB
Допустимая влажность воздуха окружающей среды До 80% без конденсации
Диапазон рабочих температур От -18 до +50oС
Питание 3 Li-ion аккумулятора или сеть 220В 50Гц
Альтернативное питание 6 батареек типа АА
Время работы от аккумулятора 8 часов
Габариты 279 x 121 x 76 мм
Вес

1,4 кг

*dBrnC (dB ratio/noise C) где:

(дБ) - логарифмическая единица уровней, затуханий и усилений

ratio – сигнал;

noise –шум;

C  – тип фильтра (700 - 3000 Гц)

Значение, полученное в dBrnC легко пересчитывается в дБм и Вт:

90dBrnC = 0дБм =1мВт измеренное на частоте 1кГц

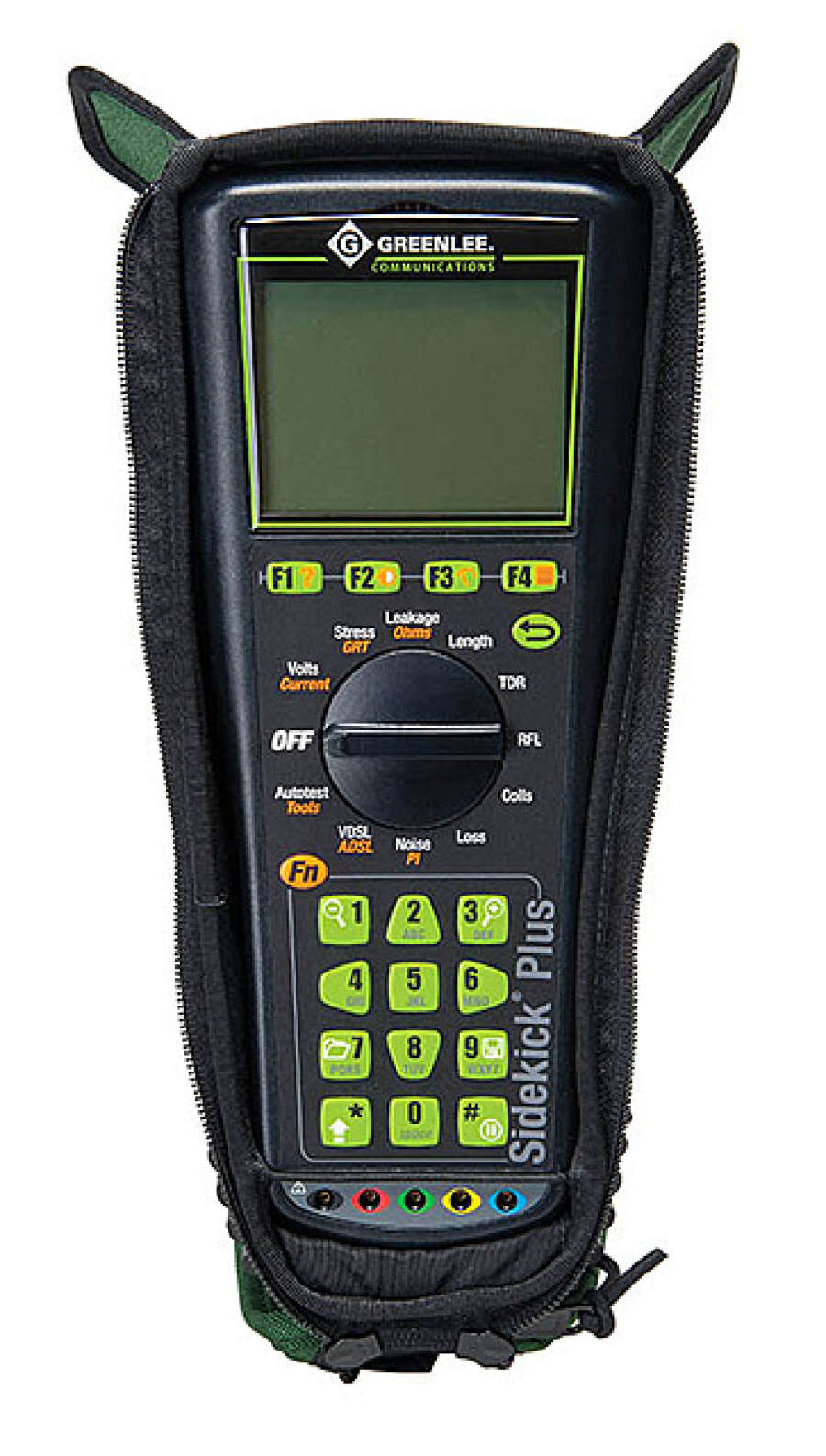

Режимы работы анализатора Greenlee Sidekick Plus

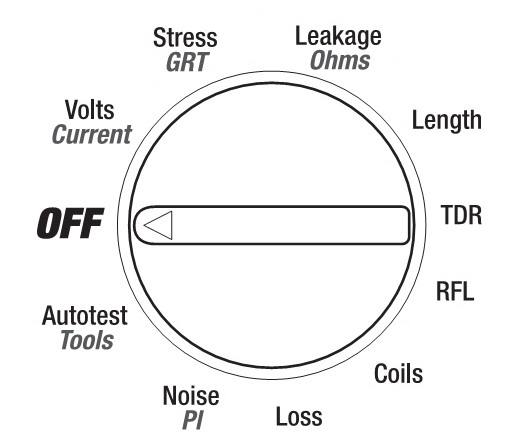

Анализатор Sidekick Plus имеет множество режимов работы, которые расположены в порядке их предпочтительного использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля или провести диагностику кабеля в ручном режиме.

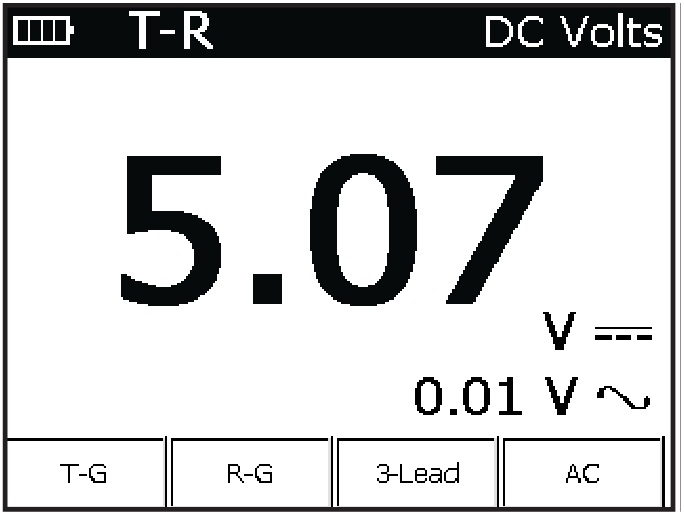

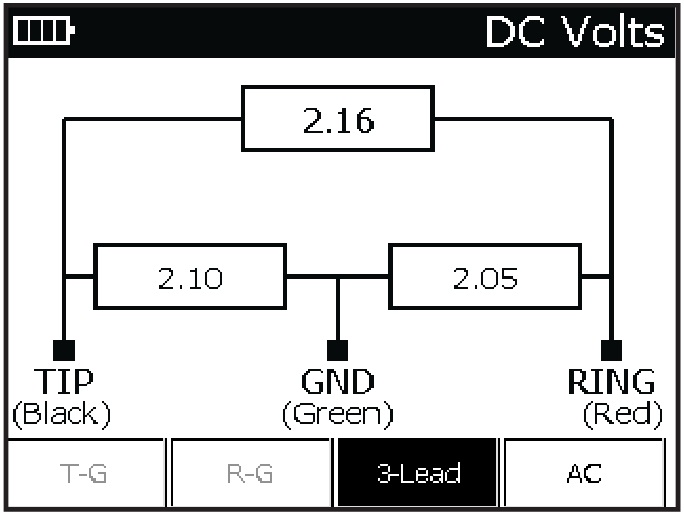

  • Volts. Измерение постоянного и переменного напряжения в линии
  • Current. Измерение тока шлейфа между АВ, АС, ВС.
  • Stress Test. Уникальный режим, в котором производится комплекс измерений и оценивается общее состояние линии и пригодность ее для работы.

Stress Test позволяет диагностировать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением. Принцип действия его построен на подаче в линию специального сигнала который вызывает в месте неоднородности (повреждения) шум (Стрессовый шум).

По уровню стрессового шума Sidekick Plus и оценивает общее состояние медной линии.

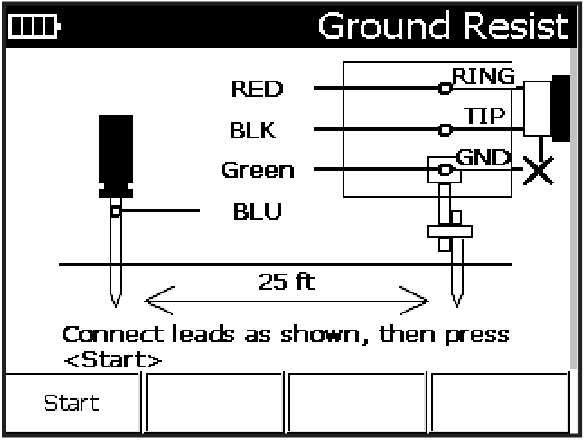

  • Ground Resistance Test (GRT) - Измерение сопротивления заземления.

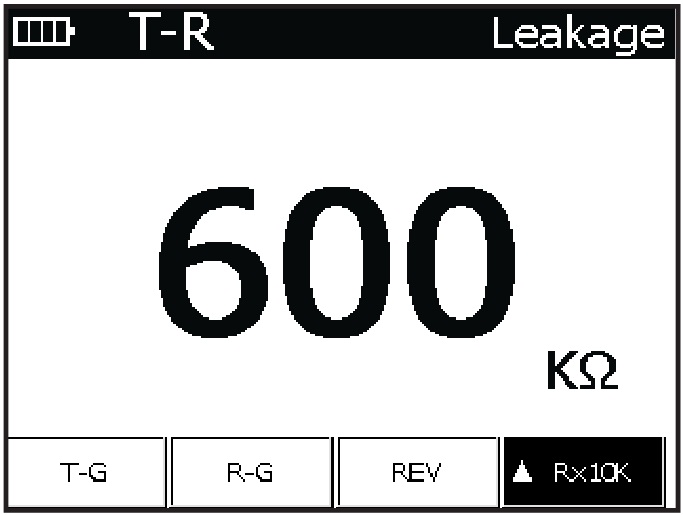

  • Leakage. Сопротивление изоляции и сопротивление шлейфа
  • Length. Измеряется длина кабеля, используя погонное значение емкости

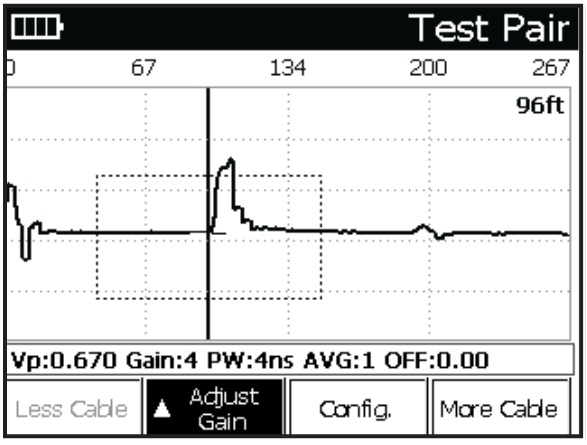

  • TDR (Импульсный рефлектометр). Позволяет локализовать в кабеле следующие типы повреждений:
    • Низкоомное короткое замыкание между жилами пары и между каждой из жил и  землей
    • Плохой контакт в муфте
    • Обрыв жилы или пары
    • Параллельный отвод
    • Пупиновская катушка
    • Вода в кабеле
  • Плавающие повреждения (кратковременное
  • замыкание или пропадание контакта)

Для безошибочной диагностики вышеуказанных повреждений, в рефлектометре предусмотренные следующие режимы работы:

  • Измерение пары «А»
  • Измерение пары «В»
  • Одновременное измерение пары «А» и «В» с возможностью их наложения и сравнения
  • Вычитание рефлектограммы пары «А» из рефлектограммы пары «В» (дифференциальный режим). Применяется в случае локализации повреждения пары в условиях высоких помех, например в случае замокшего кабеля. Составляющая помех в таком случае одинаковая на всех парах. И при вычитании, она исчезает, давая возможность проанализировать «чистую» рефлектограмму.
  • Step TDR (Шаговый рефлектометр, включается как подменю импульсного рефлектометра) – Инструмент нового поколения, который за счет инновационного подхода к диагностике линий основанного на эффекте Доплера, способный локализовать не только повреждения на физическом уровне (подобно импульсному рефлектометру) но и детектировать наведенный сигнал в местах с параллельными отводами (Bridged Tap). Кроме того, он требует меньше навыков в чтении рефлектограмм, проще в эксплуатации и не имеет «мертвых зон», что дает возможность измерять короткие линии (даже внутри объектовую проводку).

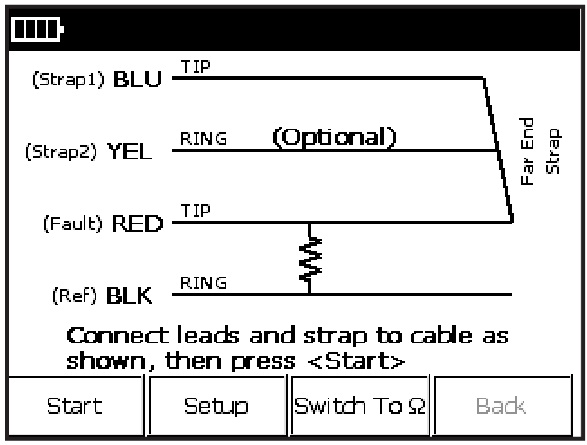

  • RFL (Кабельный мост) -  Удобный инструмент для диагностики:
  • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
  • Обрыв пары, жилы или оболочки или повышенный контакт в муфте

  • Coils (Счетчик Пупиновских катушек) - Используется совместно с рефлектометром для подсчета Пупиновских катушек и локализации их местоположения.
  • Loss - Измеритель затухания сигнала.

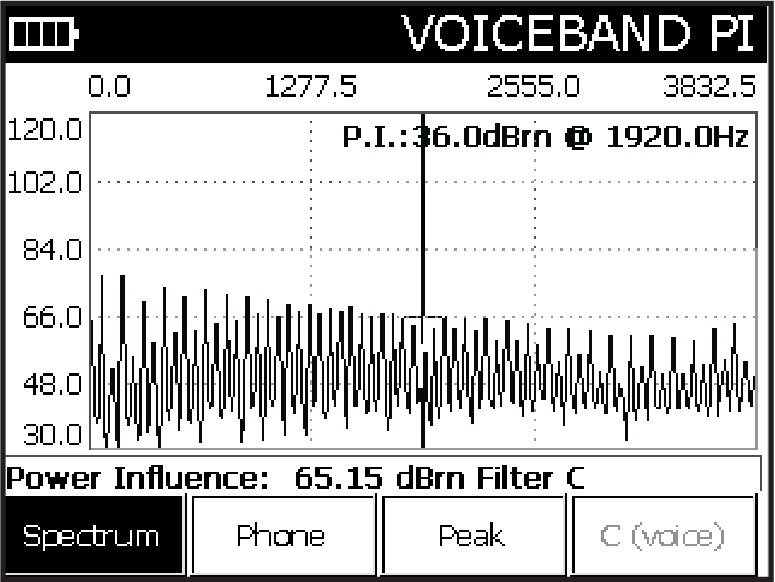

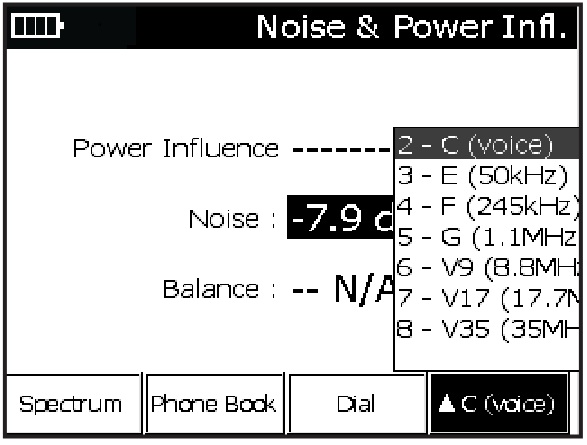

  • Noise, PI (Анализатор шумов и влияния сетей электропитания) – Измерение уровня наведенных шумов. Кроме численного значения существует возможность графического представления. Анализ спектра в стандартной комплектации прибора выполняется в диапазоне частот до 4кГц
  • Impulse Noise - Импульсный шум

    - Обнаружение и подсчет импульсных шумов (всплесков за период времени от 1 мин до 24 часов, выходящих за установленный порог) а также анализ гистограммы и всплесков импульсного шума в реальном времени.

    Диапазоны частот:700Гц-3кГц; 1кГц-50кГц; 5кГц-245кГц; 20кГц-1100кГц;

  • Tone (генератор)
    • Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар.
    • Генератор опорного сигнала для измерения затухания  +14 to –20 dBm; 200 Гц to 20 кГц (с опцией расширения диапазона частот 20Гц -  4,4МГц)

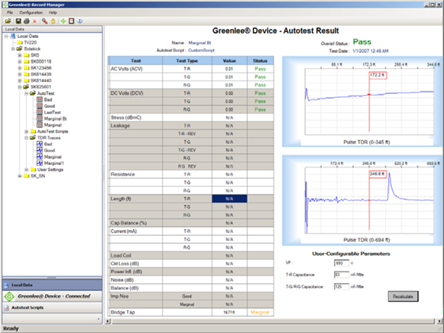

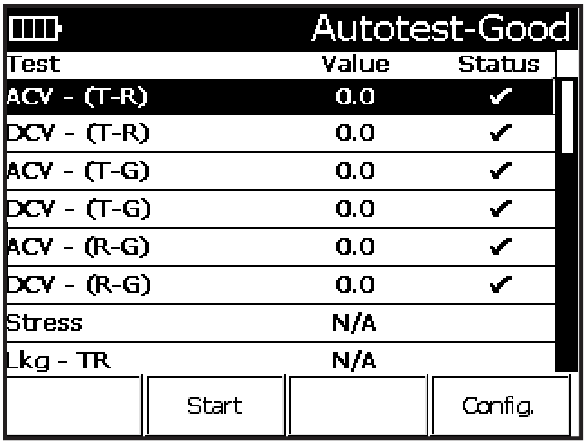

  • Autotest (Автотест) - Позволяет одним нажатием провести анализ всех параметров, исключая рефлектометрические и мостовые измерения, сопротивление заземления и импульсный шум.

Видео обзор анализатора Greenlee Sidekick Plus

Видео обзор "Экспортирование результатов измерения на ПК"
