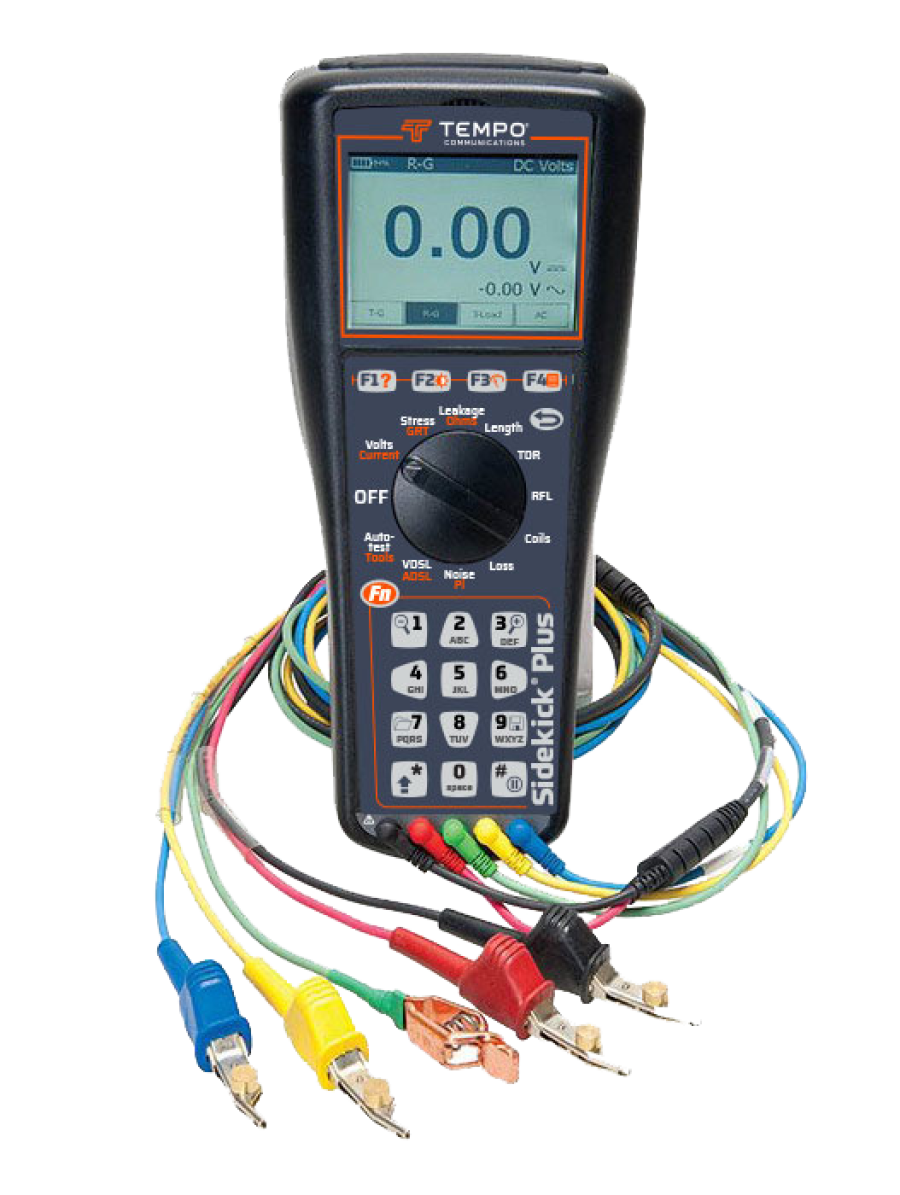

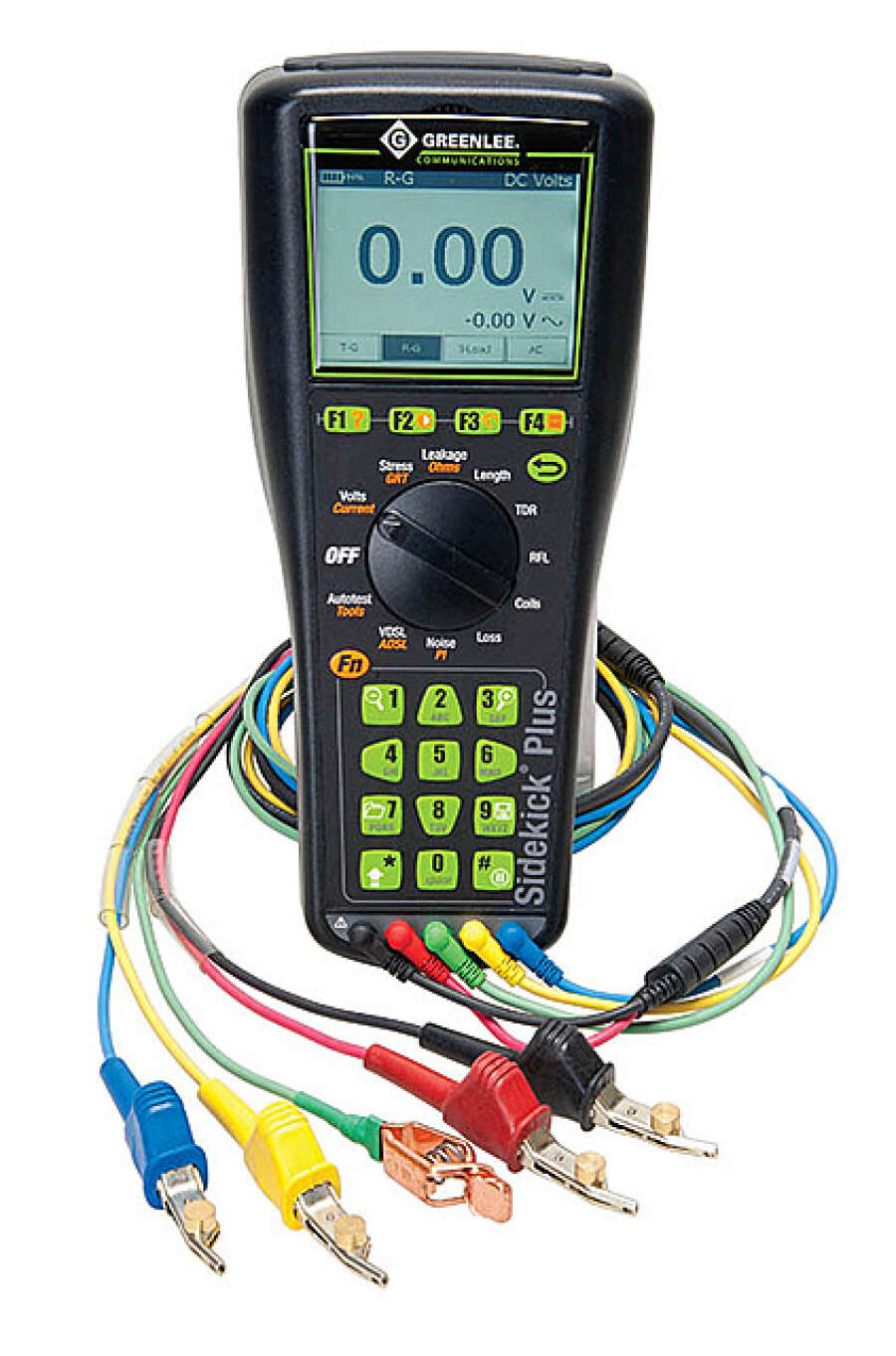

Greenlee Sidekick Plus 1155-5003 - анализатор DSL

Артикул: GT-SP-5003

Цена: 336 752.15 руб.

Средний срок поставки: 10-12 недель

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 руб.
336 752.15 руб.
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Greenlee Sidekick Plus – это универсальный анализатор сети доступа, который способен упростить диагностику медных линий, сделать работу инженера комфортной и производительной.

Высококачественное исполнение и оптимально подобранные функциональные возможности, делают  Greenlee Sidekick Plus идеальным решением для инсталляции и обслуживания сети доступа на базе xDSL технологий.

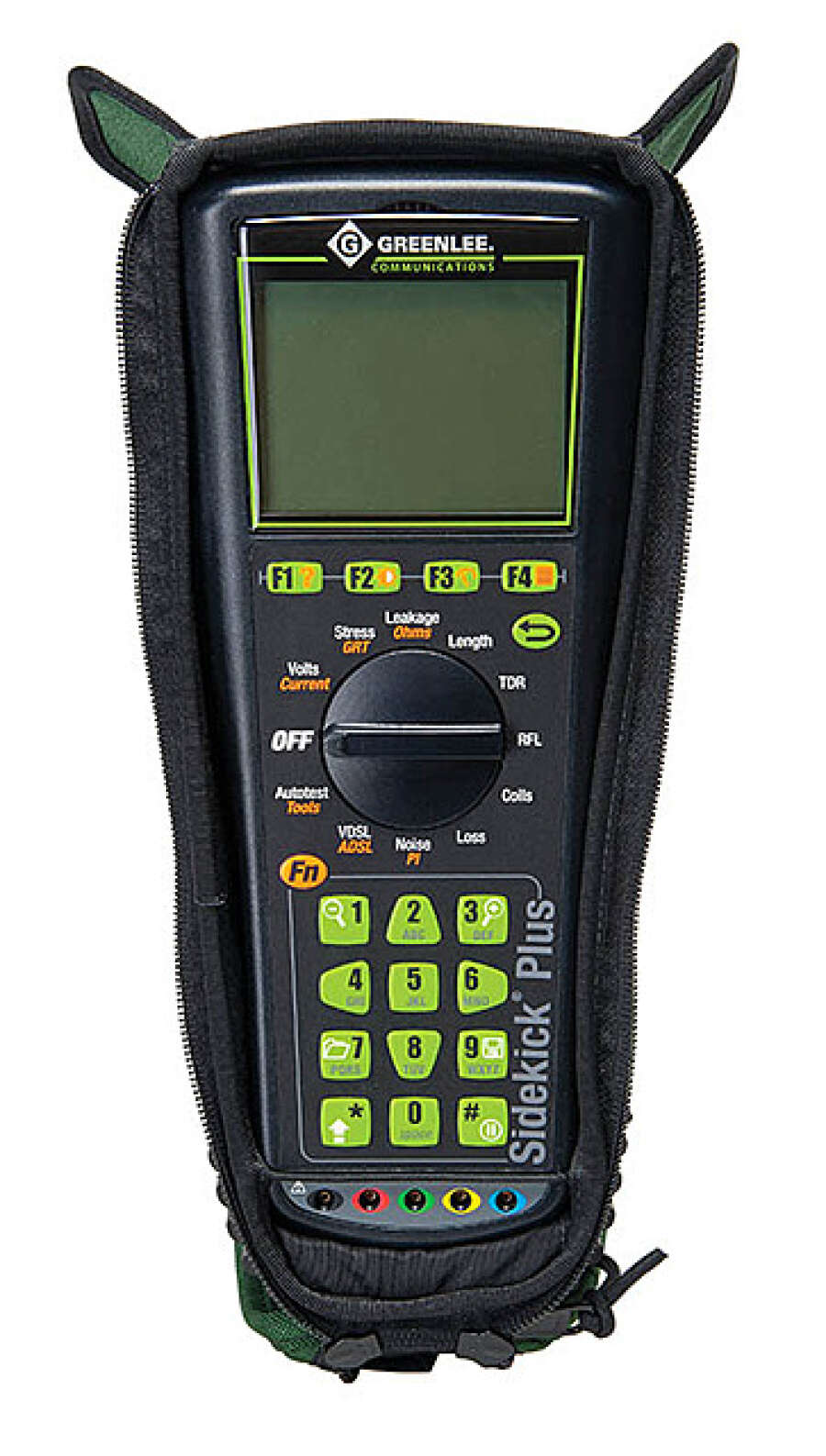

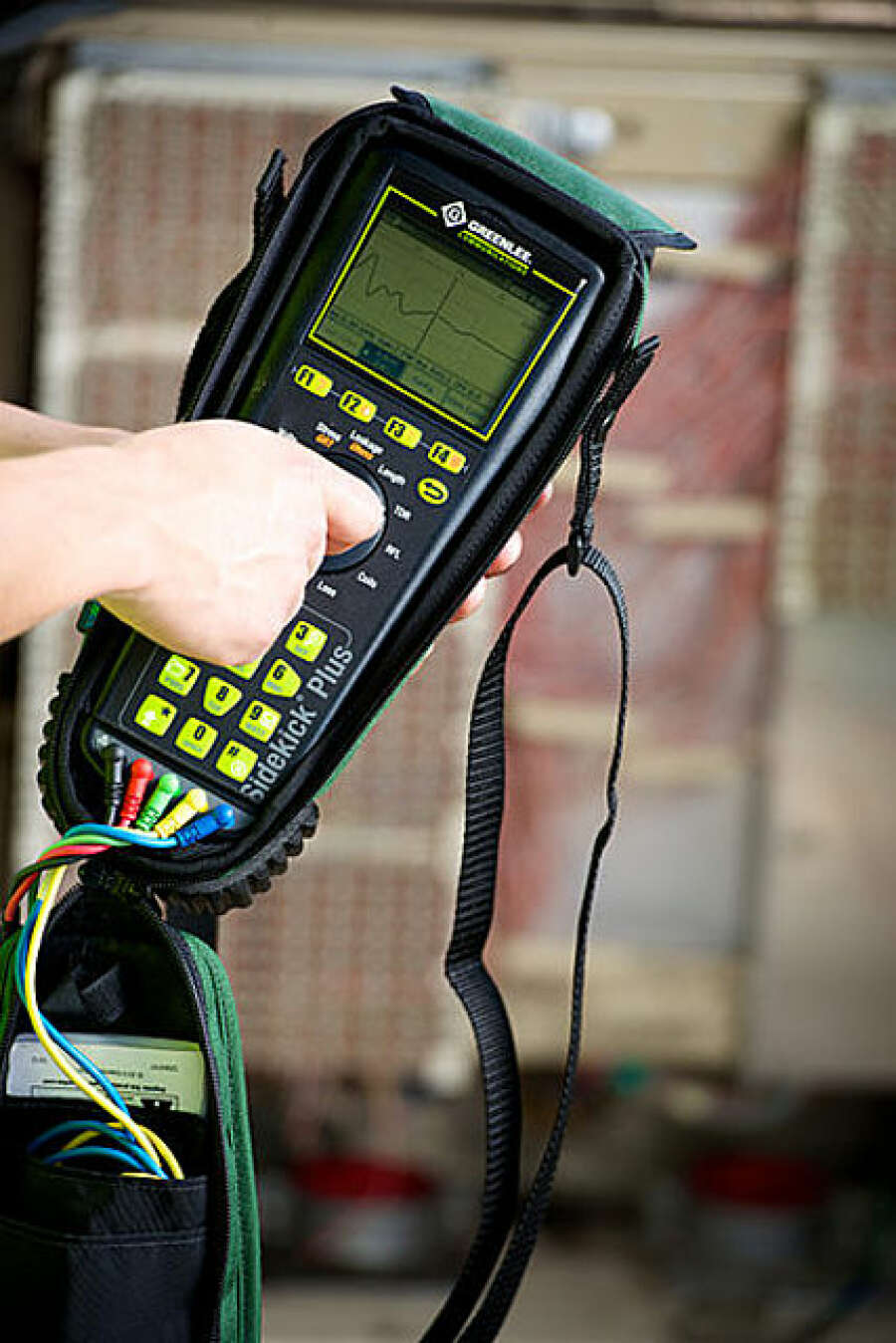

Реализация переключения режимов измерений при помощи механического переключателя и русскоязычное меню обеспечивают простоту и удобство эксплуатации Sidekick Plus. Причем режимы работы расположены в порядке их использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля.

Анализатор Greenlee Sidekick Plus 1155-5003 выполняет измерение:

  • Постоянного и переменного напряжения в линии
  • Тока шлейфа между АВ, АС, ВС.
  • Сопротивления изоляции и сопротивления шлейфа
  • Емкость АВ, АС, ВС
  • Сопротивления заземления.
  • Затухания сигнала.
  • Уровня наведенных шумов
  • Спектра сигнала и шума
  • Оценивает длину кабеля, используя погонное значение емкости

Для сокращения времени локализации повреждений и оперативного восстановления работоспособности линии в анализаторе Greenlee Sidekick Plus предусмотрено:

  • Автоматическое тестирование параметров нажатием одной кнопки
  • Комплексный анализ линии на предмет наличия повреждений и переходных помех и пригодности ее к использованию (Stress Test)
  • Счетчик Пупиновских катушек
  • Импульсный рефлектометр для локализации:
    • Низкоомного короткого замыкания между жилами пары и между каждой из жил и землей
    • Плохого контакта в муфте
    • Обрыва жилы или пары
    • Параллельного отвода
    • Пупиновской катушки
    • Замокшего участка в кабеле
    • Плавающих повреждений (кратковременного замыкания или пропадания контакта)
  • Кабельный мост. Удобный инструмент для диагностики:
    • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
    • Обрыва пары, жилы или оболочки
    • Повышенного контакта в муфте

Сервисные функции анализатора Greenlee Sidekick Plus

  • Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар. (Для трассировки и отбора пар в комплекте с Sidekick Plus может быть использован индуктивный щуп)
  • Генератор опорного сигнала для измерения затухания +14 to –20 dBm; 200 Гц to 20 кГц (с опцией расширения диапазона частот 20Гц - 4,4МГц)
  • Калькулятор, при помощи которого можно вычислить длину кабеля, имея измеренное сопротивление шлейфа и учитывая температуру окружающей среды и параметры кабеля.
  • Справочник кабелей
  • Телефонная книга
  • Функция идентификации вызывающего абонента (Caller ID) с отображением имени;
  • Функция ожидания вызова с идентификацией вызывающего абонента (Caller ID);

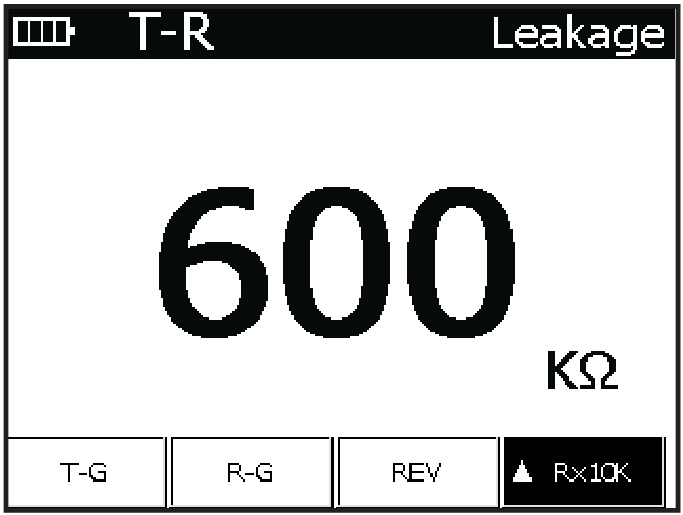

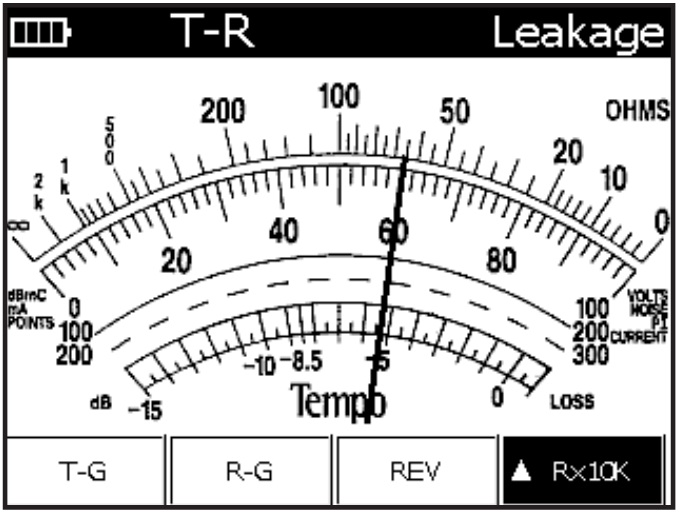

  •  Предоставление результатов измерений в аналоговом и цифровом виде:

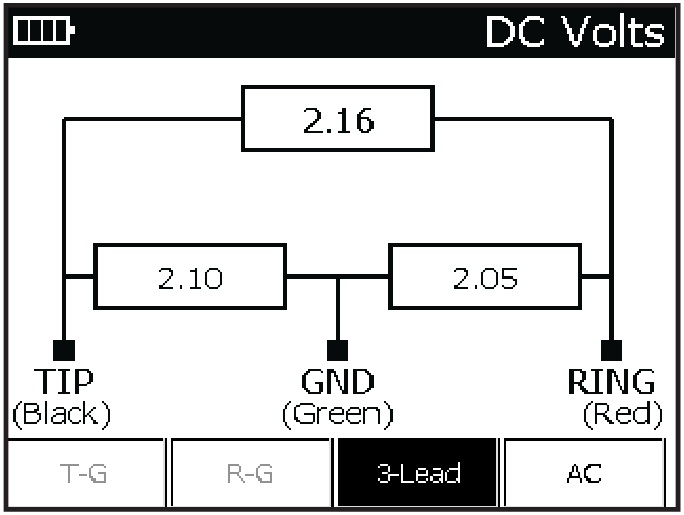

  • Отображение результатов измерения параметров пары (АВ, или АС, или ВС) или комплексном (одновременная индикация параметров АВ, АС, ВС):

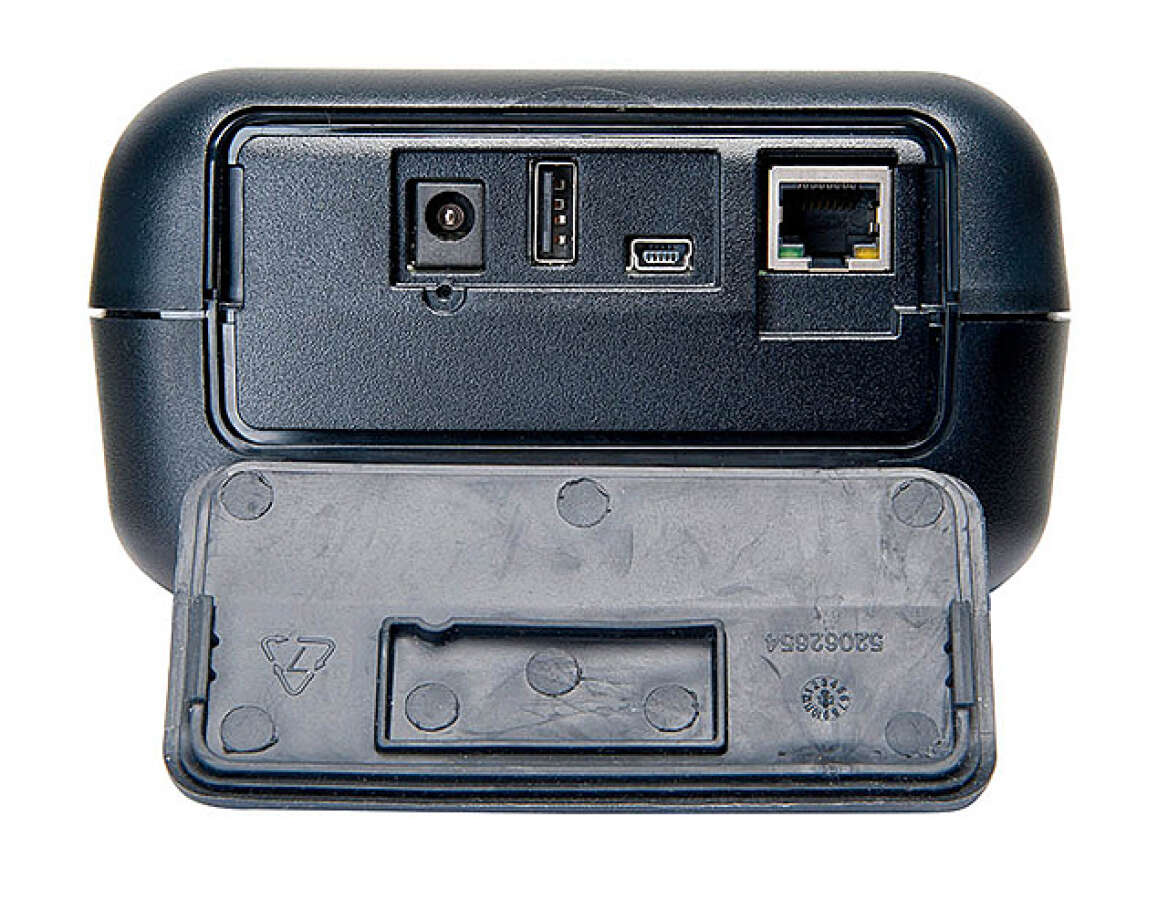

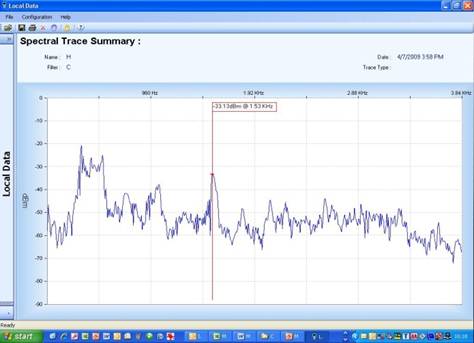

  • Результаты тестирования могут быть перенесены на ПК и использоваться для составления паспорта линии:



Технические характеристики Sidekick Plus Kit

Параметр

Значение

Постоянное напряжение

Диапазон

0-300 В

Разрешение

0-10В = 001В; 10-300В =0,1В

Погрешность

±3%

Переменное напряжение

Диапазон

0-250 В

Разрешение

0-10В = 001В; 10-250В =0,1В

Погрешность

±3%

Частотный диапазон

40Гц-70Гц

Стресс тест

Диапазон

0 - 82 dBrnC*

Разрешение

0.1 dBrnC*

Погрешность

±5 dBrnC* общая;±2 dBrnC в диапазоне 10-50 dBrnC *

Сопротивление изоляции

Диапазон

0 – 999 МОм

Разрешение

1кОм-1МОм=1кОм;

1МОм-10МОм = 10кОм

10МОм-100МОм = 100кОм;

100МОм -999 МОм = 1МОм

Погрешность

±3%

Сопротивление шлейфа

Диапазон

0 - 100МОм

Разрешение

0-99Ом =0,1Ом; 100Ом-100Мом=4 Ом

Погрешность

±3%

Сопротивление заземления

Диапазон

0 – 250 Ом

Ток шлейфа

Диапазон

0-110 мА

Разрешение

0-10мА = 001мА;

10-100мА =0,1мА;

100мА=1мА

Погрешность

±2%

Определение длины линии по емкости

Диапазон

0 - 30 км

Разрешение

0-30м =0,3м;

30м-6км =4м;

6км -30км=4м

Погрешность

0-30м =5%; 30м-6км =4%; 6км -30км=10%

Счетчик Пупиновских катушек

Количество

До 5-ти

Суммарные шумы

(Circuit Noise)

Диапазон

0 – 90 dBrnC *

Разрешение

0.1 dBrnC *

Погрешность

±2 dBrnC *

Частота

300Гц – 4кГц

Продольный шум

Диапазон частот

300Гц –3кГц; До 1,1МГц

Анализатор спектра

Диапазон частот

До 4 кГц

Влияние сетей электропитания

Диапазон

30 – 110 dBrnC *

Разрешение

0.1 dBrnC *

Погрешность

±2 dBrnC *

Частота

До 4 кГц

Суммарные потери

Диапазон

От +3 до –70 дБ

Разрешение

0.1 дБ

Погрешность

±0.5 дБ

Частота

1004 Гц

Импульсный рефлектометр

Диапазон

До 10км

Кабельный мост

Диапазон

0-61км

Локализация повреждений

До 2 Мом

Обнаружение повреждений

0 – 19.99 Мом

Ток утечки

73 – 730 мкА

Погрешность

±0.5% +1

Тональный сигнал для трассировки

Диапазон частот

500 – 3500 Гц

Эталонный сигнал для измерения затухания

Диапазон частот

200 Гц до 20 кГц

Уровень

От 14 до –20 dBm

Разрешение дисплея

320 x 240

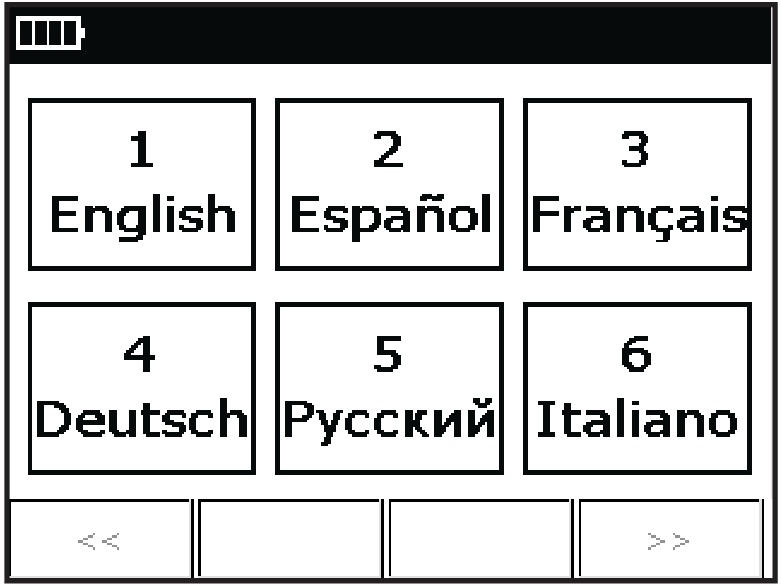

Рускоязычное меню

Есть

Память

400 результатоа «Автотест» а также рефлектограммы и Пупиновские катушки

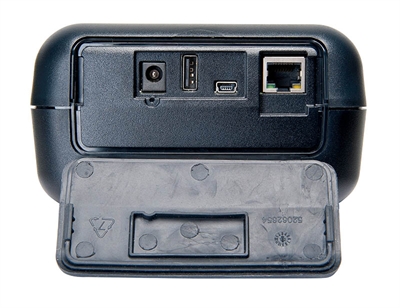

Порт для связи с ПК

RS-232, USB

Допустимая влажность воздуха окружающей среды

До 80% без конденсации

Диапазон рабочих температур

От -18 до +50oС

Питание

Li-ion аккумулятора

Альтернативное питание

6АА батареек

Время работы от батареи

8 часов

Габариты

279 x 121 x 76 мм

Вес

1,4 кг



*dBrnC (dB ratio/noise C) где:

  • (дБ) - логарифмическая единица уровней, затуханий и усилений

  • – сигнал;

  • –шум;

  • – тип фильтра (700 - 3000 Гц)

  • легко пересчитываются в дБм и Вт: 90dBrnC = 0дБм =1мВт измеренное на частоте 1кГц

Режимы работы анализатора Greenlee Sidekick Plus



Анализатор Sidekick Plus имеет множество режимов работы, которые расположены в порядке их предпочтительного использования, что позволяет методично и в сжатые сроки локализовать любое повреждение медного кабеля или провести диагностику кабеля в ручном режиме.

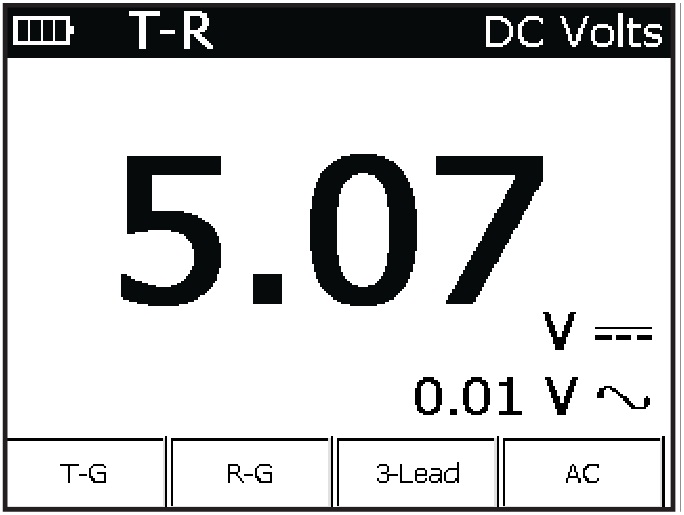

  • Volts. Измерение постоянного и переменного напряжения в линии
  • Current. Измерение тока шлейфа между АВ, АС, ВС.
  • Stress Test. Уникальный режим, в котором производится комплекс измерений и оценивается общее состояние линии и пригодность ее для работы.

Stress Test позволяет диагностировать высокоомные повреждения, обрывы, емкостную асимметрию, пупиновские катушки, битые и перекрещенные пары, проблемы с заземлением. Принцип действия его построен на подаче в линию специального сигнала который вызывает в месте неоднородности (повреждения) шум (Стрессовый шум). По уровню стрессового шума Sidekick Plus и оценивает общее состояние медной линии.

  • Ground Resistance Test (GRT) - Измерение сопротивления заземления.
  • Leakage. Сопротивление изоляции и сопротивление шлейфа
  • Length. Измеряется длина кабеля, используя погонное значение емкости
  • TDR (Импульсный рефлектометр). Позволяет локализовать в кабеле следующие типы повреждений:
    • Низкоомное короткое замыкание между жилами пары и между каждой из жил и  землей
    • Плохой контакт в муфте
    • Обрыв жилы или пары
    • Параллельный отвод
    • Пупиновская катушка
    • Вода в кабеле
    • Плавающие повреждения (кратковременное замыкание или пропадание контакта)

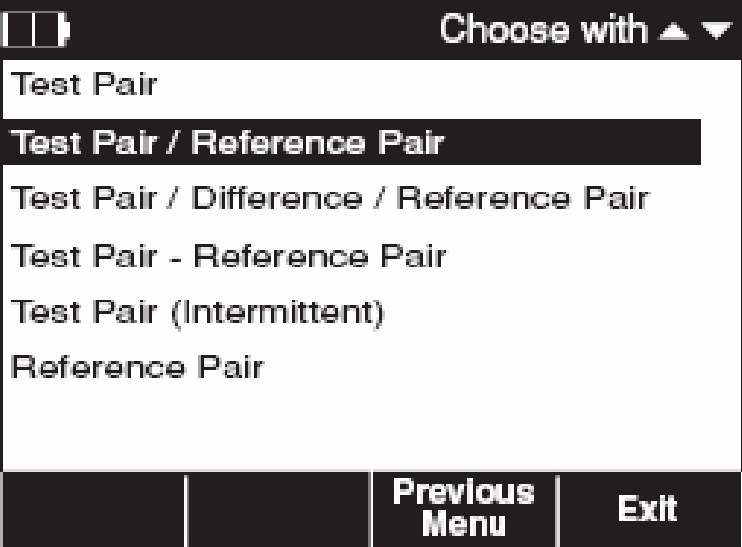

Для безошибочной диагностики вышеуказанных повреждений, в рефлектометре предусмотренные следующие режимы работы:

  • Измерение пары «А»
  • Измерение пары «В»
  • Одновременное измерение пары «А» и «В» с возможностью их наложения и сравнения
  • Вычитание рефлектограммы пары «А» из рефлектограммы пары «В» (дифференциальный режим). Применяется в случае локализации повреждения пары в условиях высоких помех, например в случае замокшего кабеля. Составляющая помех в таком случае одинаковая на всех парах. И при вычитании, она исчезает, давая возможность проанализировать «чистую» рефлектограмму.
  • RFL (Кабельный мост) -  Удобный инструмент для диагностики:
    • Высокоомных и низкоомных замыканий между жилами кабеля и на землю
    • Обрыв пары, жилы или оболочки или повышенный контакт в муфте
  • Coils (Счетчик Пупиновских катушек) - Используется совместно с рефлектометром для подсчета Пупиновских катушек и локализации их местоположения.
  • Loss - Измеритель затухания сигнала.
  • Noise, PI (Анализатор шумов и влияния сетей электропитания) – Измерение уровня наведенных шумов. Кроме численного значения существует возможность графического представления. Анализ спектра в стандартной комплектации прибора выполняется в диапазоне частот до 4кГц.
  • Генератор тонального сигнала частотой 500 – 3500 Гц для трассировки кабеля и отбора пар.
  • Генератор опорного сигнала для измерения затухания  +14 до –20 dBm; 200 Гц до 20 кГц

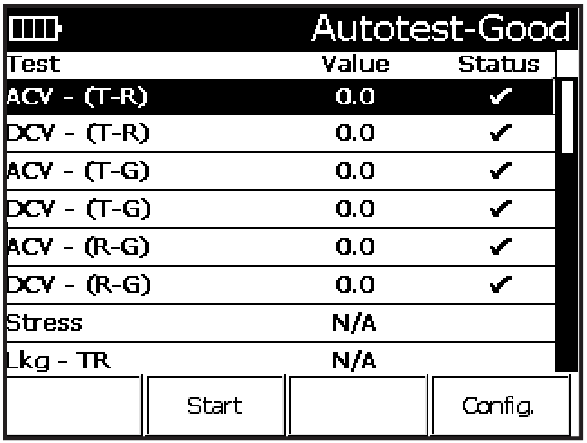

  • Autotest (Автотест) - Позволяет одним нажатием провести анализ всех параметров, исключая рефлектометрические и мостовые измерения, сопротивление заземления и импульсный шум.

Видео обзор анализатора Greenlee Sidekick Plus

Видео обзор "Экспортирование результатов измерения на ПК"
