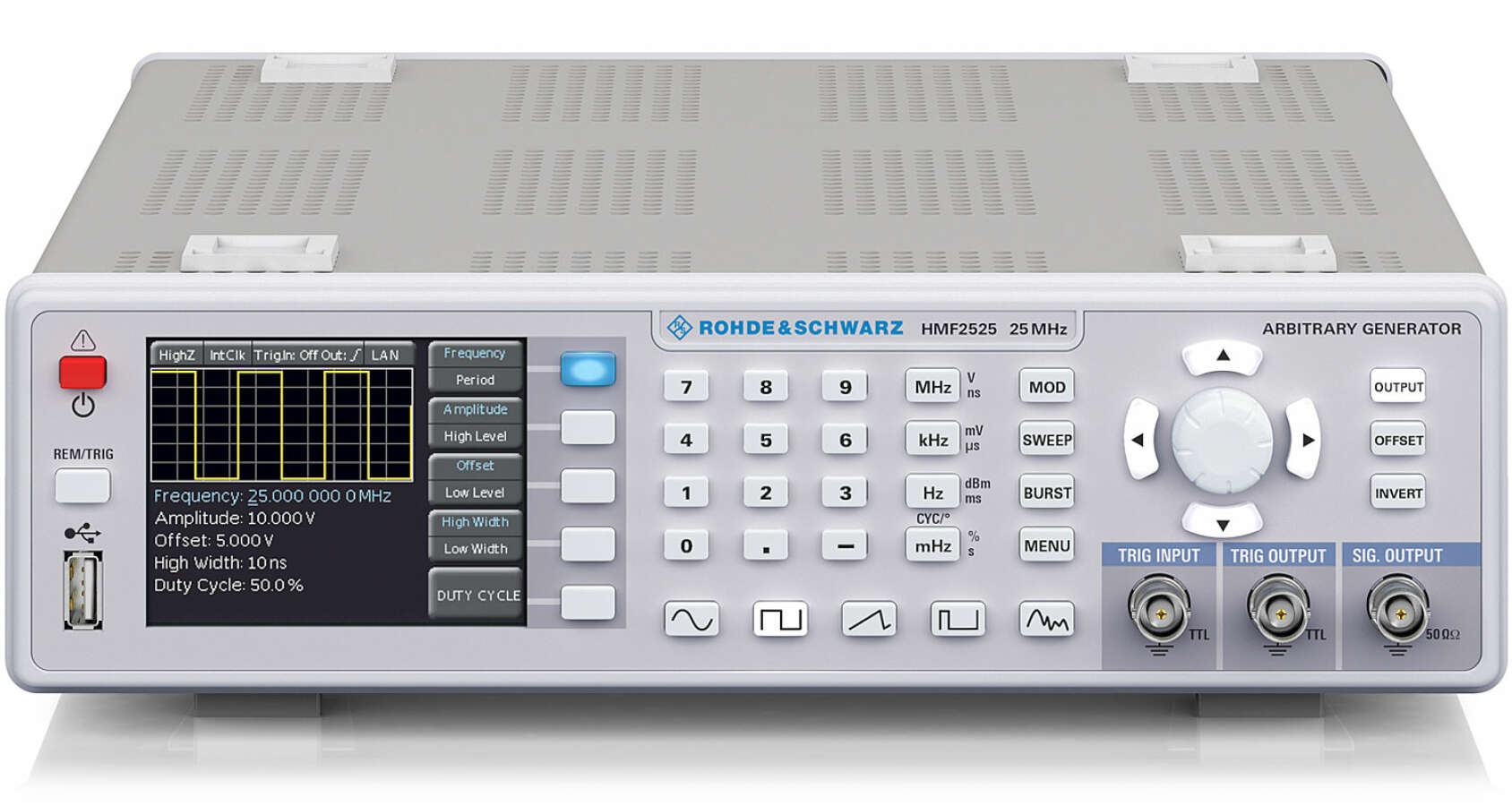

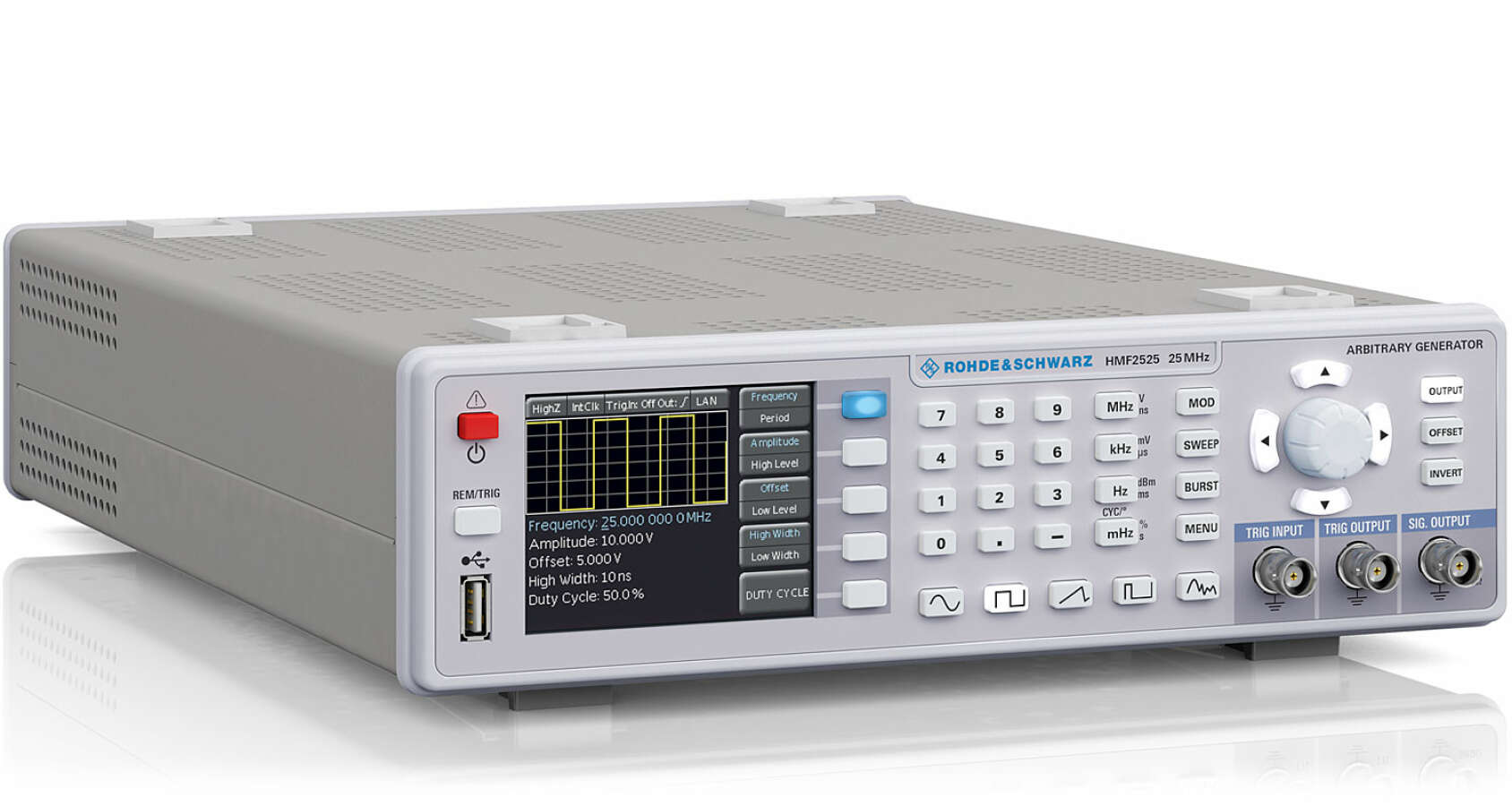

Rohde&Schwarz HMF2525 - генератор произвольных сигналов, 25 МГц

Артикул: RS-H-HMF2525

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Генераторы сигналов произвольной формы предоставляют пользователю средство для быстрого и исчерпывающего испытания его продукции. При этом пользователь получает не только полный набор стандартных форм сигналов, но и многообразие сигналов произвольной формы.

Основные свойства Rohde&Schwarz HMF2525:

  • Частотный диапазон от 10 мкГц до 25 МГц;
  • Выходное напряжение от 5 мВ до 10 В (пик-пик);
  • Стандартные формы: синус, прямоугольный, импульсный, пилообразный;
  • Виды модуляции: АМ, ЧМ, ФМ, ШИМ, ЧМн;
  • Сигналы произвольной формы: треугольный, шум, кардиосигнал, экспонента;
  • Режим качания частоты (свипирование);
  • Пакетный режим (BURST);
  • Графическое отображение устанавливаемых параметров.



Особенности:

Работа генераторов основана на принципе прямого цифрового синтеза формы сигнала. Преимущества этого принципа проявляются в параметрах выходного сигнала: от точности частоты синусоидального сигнала и длительности фронта/среза прямоугольного, до линейности сигнала пилообразной формы. В дополнении к стандартным сигналам в приборах представлен мощный функционал для формирования произвольных сигналов. Произвольные формы сигналов, помимо уже предустановленных, могут быть сформированы различным ПО (например HMExplorer) и переданы в прибор по имеющимся интерфейсам или в формате “CSV” через расположенный на передней панели разъем USB. Более того, сохраненные осциллограммы, полученные, например, с помощью осциллографа, могут быть загружены также с помощью USB-носителя. Все параметры, включая текущий сигнал, одновременно отображаются на TFT-дисплее. Интерактивные, подсвеченные клавиши обеспечивают характерную для приборов HMF простоту эксплуатации.



Комплект поставки Rohde&Schwarz HMF2525:

  • Прибор;
  • Кабель питания;
  • Техническая документация производителя.

Технические характеристики Rohde&Schwarz HMF2525

Параметр

Значение

Диапазон частот выходного синусоидального сигнала

от 10 мкГц до 25 МГц

Пределы допускаемой относительной погрешности    частоты встроенного опорного генератора 10 МГц

±1´10-6

Диапазон установки размаха  напряжения Upp выходного   сигнала на  нагрузке 50 Ом

от 5 мВ до 10 В

Дискретность установки размаха напряжения

1 мВ

Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц

±(0,01´Upp + 1 мВ)

Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц

± 2 %  в диапазоне до 10 МГц
± 2,5 %  в диапазоне от 10 МГц до 25 МГц

Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом

от 0 до ±4,995 В, при выполнении условия, что  максимальное и минимальное значения сигнала не превышают ±5 В

Пределы абсолютной погрешности установки постоянного напряжения смещения

±(0,02 ´ Udc + 2 мВ)

Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В

не более минус 70 дБ в диапазоне до 100 кГц
не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц
не более  минус 40 дБ в диапазоне от 10 МГц до 25 МГц

Диапазон частот выходных прямоугольных импульсов

от 100 мкГц до 12,5 МГц

Диапазон длительностей импульсов прямоугольного сигнала

 от 15 нс до 999 с

Длительность фронта и среза прямоугольного сигнала

 не более 8 нс

Разрешение АЦП

14 бит

Частота дискретизации АЦП

250 МГц

Количество отсчетов для формирования сигналов произвольной формы

256 000

Условия эксплуатации и массогабаритные характеристики

Нормальные условия применения

Температура: (20±5) 0С
Относительная влажность воздуха: (от 30 до 80) %
Атмосферное давление: (от 84 до 106) кПа

Хранение/транспортирование

Температура: (от минус 20 до +70) 0С
Относительная влажность воздуха: не более 85 %
Атмосферное давление: (от 70 до 107) кПа

Масса

Не более 3,4 кг

Габаритные размеры (ШхВхГ)

285х75х365 мм

Питание прибора

(от 190 до 250) В, (от 48 до 52) Гц

Потребляемая мощность

Не более 30 Вт

Время прогрева

30 мин

Область применения Rohde&Schwarz HMF2525:

  1. Разработка аналоговых схем:
  • Малошумящий усилитель;
  • Множество готовых запрограммированных сигналов, в том числе белый и розовый шум;
  • До 10 В (Vpp) на нагрузке 50 Ом.
  1. Разработка и отладка в режиме смешанных сигналов:
  • Импульсный режим с регулируемым временем нарастания;
  • Развертка, импульсный режим;
  • Режимы модуляции: АМ, ЧМ, импульсная, ШИМ, ЧМн Обучение и обслуживание;
  • Быстрая загрузка;
  • Удобство использования;
  • Безвентиляторная конструкция.

Аксессуары и опции Rohde&Schwarz HMF2525

Артикул

Наименование

HMF2525

Генератор сигналов произвольной формы (25 МГц)

HMF2550

Генератор сигналов произвольной формы (50 МГц)

HO720

Интерфейсная плата RS-232/USB (входит в стандартный комплект)

HO732

Интерфейсная плата Ethernet/USB

HO740

Интерфейсная плата IEEE-488 (GPIB)

HZ13

Кабель USB (длина 1,8 м)

HZ14

Интерфейсный кабель (последовательный) 1:1

HZ26

Т-образный BNC разъем (переходник): вилка – два гнезда

HZ33 / HZ34

Кабель BNC (длина 0,5 м / 1 м)

HZ72

Кабель GPIB (длина 2 м)

HZ42

Адаптер для 19-дюймовой измерительной стойки
