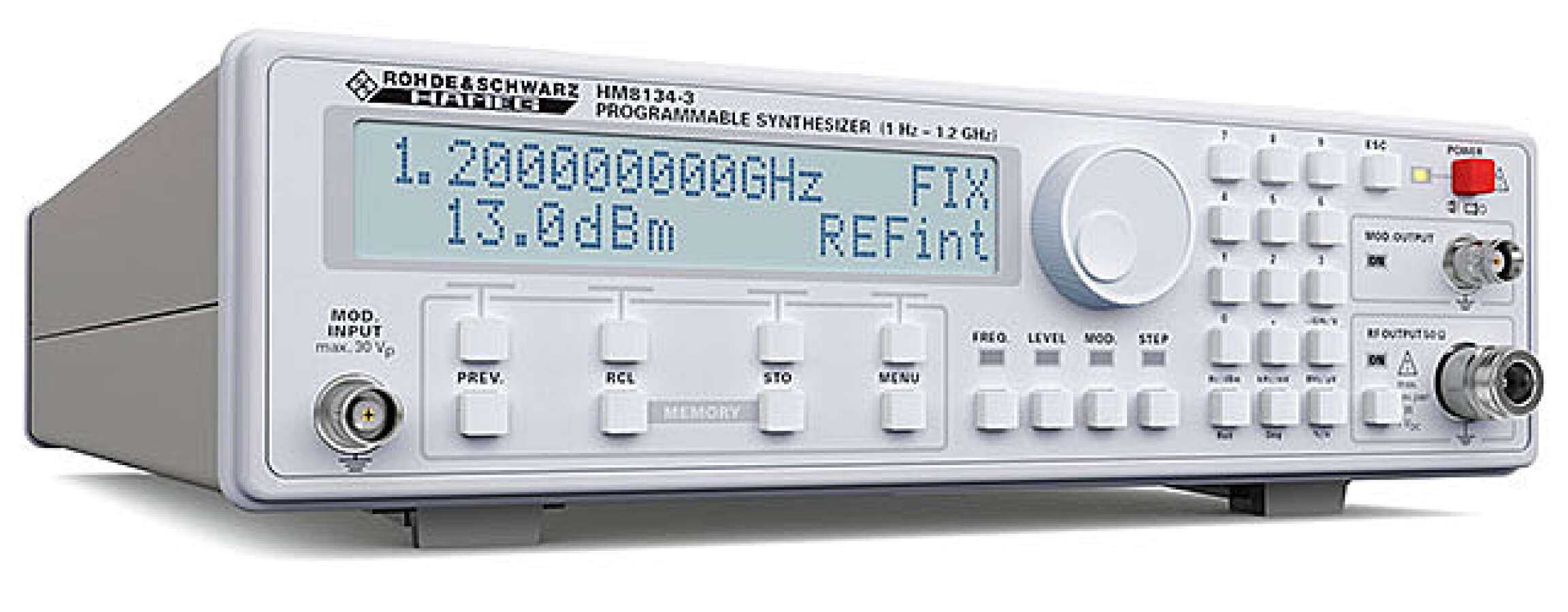

Rohde&Schwarz HM8134-3 - синтезатор высоких частот 1 Гц - 1,2 ГГц

Артикул: RS-H-HM8134-3

Товар не поставляется

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Rohde&Schwarz HM8134-3 синтезатор высоких частот  – это высокоточный и простой в обращении генератор сигналов с частотой от 1 Гц до 1,2 ГГц. Генераторы высоких частот являются идеальными приборами для проведения производственных испытаний в самых различных областях.


Испытательные станции на производстве и автоматизированные процедуры испытания в лабораториях являются идеальными областями применения для программируемых измерительных приборов серии 8100.

Благодаря интерфейсу IEEE-488 (GPIB), USB или RS-232 они легко интегрируются в разнообразные измерительные системы. В сочетании с другими программируемыми устройствами можно с легкостью создавать недорогие высоко производительные измерительные системы. Конечно же, с любым из приборов можно работать вручную и использовать в лаборатории.


Основные свойства:

  • Диапазон частот от 1 Гц до 1,2 / 3 ГГц;
  • Разрешение по частоте 1 Гц; l Время установки < 10 мс;
  • Фазовый шум -95 дБн/Гц;
  • Уровень выходного сигнала от -127/-135 до +13 дБм;
  • Разрешение по уровню 0,1 дБ;
  • Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ФМн, ИМ;
  • Режим качания по частоте;
  • Хранение в памяти до 10 настроек прибора
  • Выходной уровень -127 – +13 дБм
  • Разрешение по частоте 1 Гц (погрешность 0,5 ppm)
  • Вход внешнего сигнала опорной частоты (10 МГц)
  • Коротко-импульсная модуляция: тип. 200 нс
  • Внутренний модулятор (синусоидальный, прямоугольный, треугольный, пилообразный сигналы) 10 – 150 кГц
  • Высокая спектральная чистота
  • Стандартная модель: термокомпенсированный генератор (температурная стабильность: ±0,5 х 10-6)
  • Опционально: термостатированный генератор (температурная стабильность: ±1 х 10-8)
  • Гальванически развязанный сдвоенный интерфейс USB/RS-232, опционально IEEE-488 (GPIB)



Комплект поставки Rohde&Schwarz HM8134-3:

  • Прибор
  • кабель питания
  • руководство по эксплуатации
  • CD-диск.

Технические характеристики Rohde&Schwarz HM8134-3

Параметр Значение
Частота

Диапазон частот

1 Гц…1,2 ГГц

Разрешение

1 Гц

Время установки

<10 мс

Источник опорной частоты 10 МГц

Температурная нестабильность (0…50°C) ±0,5 х 10(-6)
Старение <+/-1,0х 10(-6)/год

Стандартный: термокомпенсированный кварцевый генератор (TCXO)

Температурная нестабильность (0…50°C)

≤±0,5 х 10-6

Старение

≤±1 х 10-6

Опция: OCXO (HO85)

Температурная нестабильность (0…50°C)

≤±1x 10-8

Старение

≤±1x 10-9/день

Выход сигнала опорной частоты

(на задней панели)

Уровень

ТТЛ

Вход внеш. сигнала опорн. частоты

(на задней панели)

Уровень

>0 дБмВт

Частота

10 МГц ± 20 х 10-6

Спектральная чистота (без модуляции)

Гармонические составляющие

≤-35 дБн

Негармонические составляющие
(отстройка от несущей>15 кГц)

≤-55 дБн

Фазовый шум

(отстройка от несущей 20 кГц)

f <16 МГц

≤-120 дБн/Гц

16 МГц ≤f <250 МГц

≤-94 дБн/Гц

250 МГц ≤f <500 МГц

≤-105 дБн/Гц

500 МГц ≤f <1000 МГц

≤-100 дБн/Гц

1000 МГц ≤f <1200 МГц

≤-95 дБн/Гц

Остаточная ЧМ

≤6,5 Гц (на 1 ГГц в полосе 0,3…3 кГц)

Остаточная AM

тип. <0,06% (в полосе 0,03…20 кГц)

Диапазон

-127 … +13 дБмВт

Разрешение

0,1 дБ

Отображаемое смещение для внешнего ослабления

0,0…30,0 дБ с шагом 0,1

Погрешность воспроизведения

для уровня >-57 дБмВт

≤ ±0,5 дБ

для уровня <-57 дБмВт

≤ ±(0,5 дБ + (0,2 x (-57 дБмВт - уровень))/10)

Погрешность воспроизведения f >1,5 ГГц; уровень >-120 дБмВт

для уровня >-57 дБмВт

≤ ±0,7 дБ

для уровня <-57 дБмВт

≤ ±(0,7 дБ + (0,5 x (-57 дБмВт - уровень))/10)

Импеданс

50 Ом

КСВН

≤2

Источники модуляции

Внутренний

синусоидальный от 10 Гц до150 кГц

прямоугольный 10 Гц…20 кГц, треугольный, пилообразный

Разрешение

10 Гц

Внешний

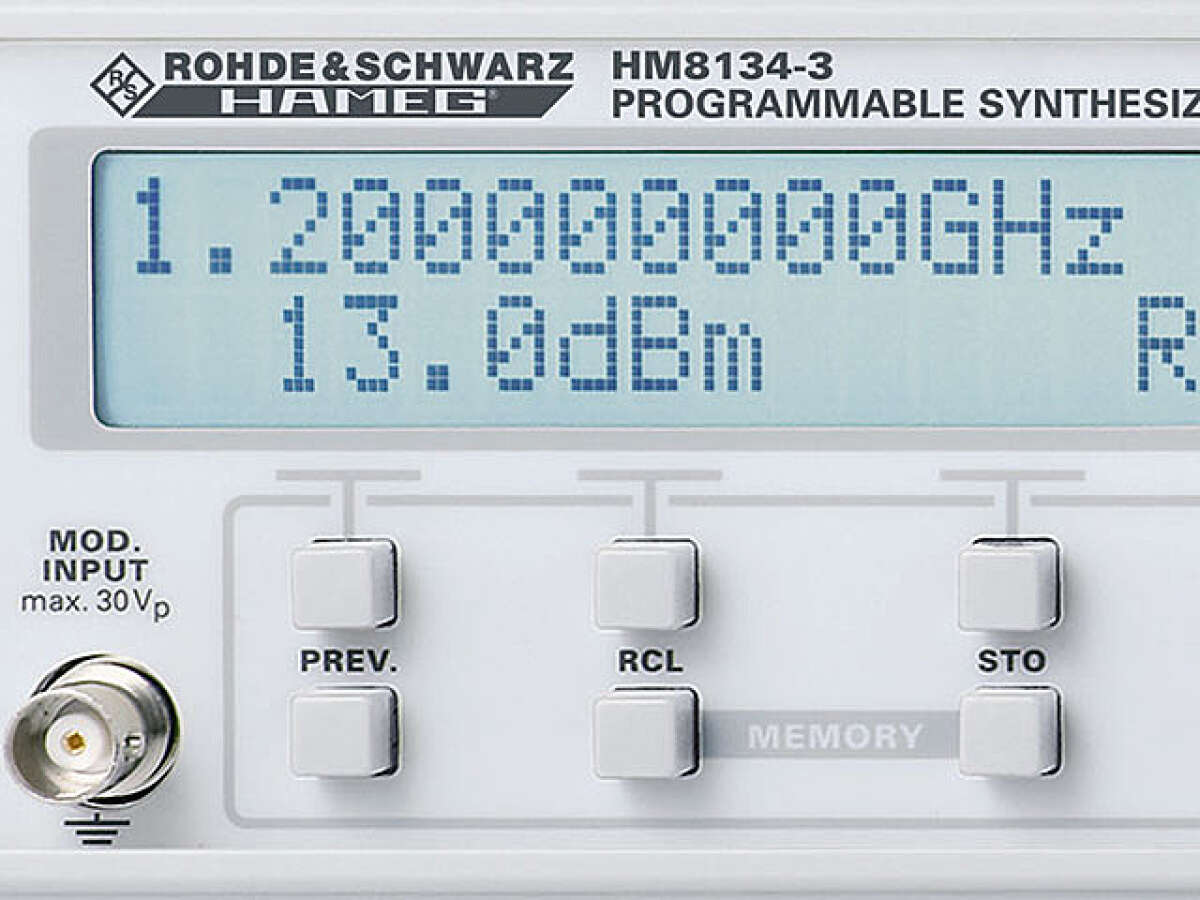

(вход на передней панели)

Импеданс

10 кОм II 50 пФ

Входной уровень

2 Вразмах на всю шкалу

Связь входа

по переменному или постоянному току

Выход

(на передней панели)

Уровень

2 Вразмах

Импеданс

1 кОм

Амплитудная модуляция (уровень ≤+7 дБмВт)

Источник

внутренний или внешний

Коэффициент модуляции

0…100%

Разрешение

0,1%

Погрешность

±4% от показания ± 0,5%



(коэфф. модуляции ≤ 80%, fмод ≤ 50 кГц)

Внешняя АЧХ (до -1 дБ)

для перем. тока от 10 Гц до50 кГц

Искажения

<2% (коэфф. модуляции ≤ 60%, fмод ≤ 1 кГц)
<6% (коэфф. модуляции ≤ 80%, f мод < 20 кГц)

Частотная модуляция

Источник

внутренний или внешний

Девиация

±200 Гц…400 кГц (зависит от частотн. диапазона)

Разрешение

100 Гц

Погрешность

±3% + остаточн. ЧМ (fмод ≤ 5 кГц)
±7% + остаточн. ЧМ (5 кГц < fмод < 100 кГц)

Внешняя АЧХ (до -1 дБ)



Связь по пост. току

0…100 кГц

Связь по перем. току

от 10 Гц

Искажения

<1% для девиации ≥50 кГц при 1 кГц
<3% для девиации ≥10 кГц при 1 кГц

Фазовая модуляция

Источник

внутренний или внешний

                                       Девиация

<16 МГц

0…3,14 рад

>16 МГц

0…10 рад

Разрешение

0,01 рад

Погрешность

±5% до 1 кГц + остаточная ФМ

Внешняя АЧХ (до -1 дБ)



Связь по пост. току

0…100 кГц

Связь по перем. току

от 10 Гц

Искажения

<3% для fмод = 1 кГц и девиации = 10 рад

Частотная манипуляция (ЧМн)

Диапазон (F0…F1)

16 МГц…1,2 ГГц

Режим

2 уровня ЧМн

Источник данных

внешний

Макс. скорость передачи

10 кбит/с

Сдвиг (F1…F0)

0…10 МГц

Разрешение

100 Гц

Фазовая манипуляция (ФМн)

Связь по переменному току

от 16 МГц до1,2 ГГц

Режим

2 уровня ФМн

Источник данных

внешний

Макс. скорость передачи

10 кбит/с

Сдвиг (Ph1…Ph0)

<16 МГц

0…±3,14 рад

>16 МГц

0…±10 рад

Разрешение

0,01 рад

Импульсная модуляция

Источник

внешний (на задней панели)

Динамический диапазон



f < 2 ГГц

>80 дБ

f > 2 ГГц

>55 дБ

Время нарастания/спада

<50 нс (тип. <10 нс)

Задержка

<100 нс

Макс. частота

2,5 МГц (тип. 5 МГц)

Входной уровень

ТТЛ

Режим качания частоты (развертки по частоте)

Диапазон

от 1 МГц до1,2 ГГц

Глубина

от 500 Гц до1,199 ГГц

Время развертки

20 мс…5 с

Запуск

внутренний

Защитные функции

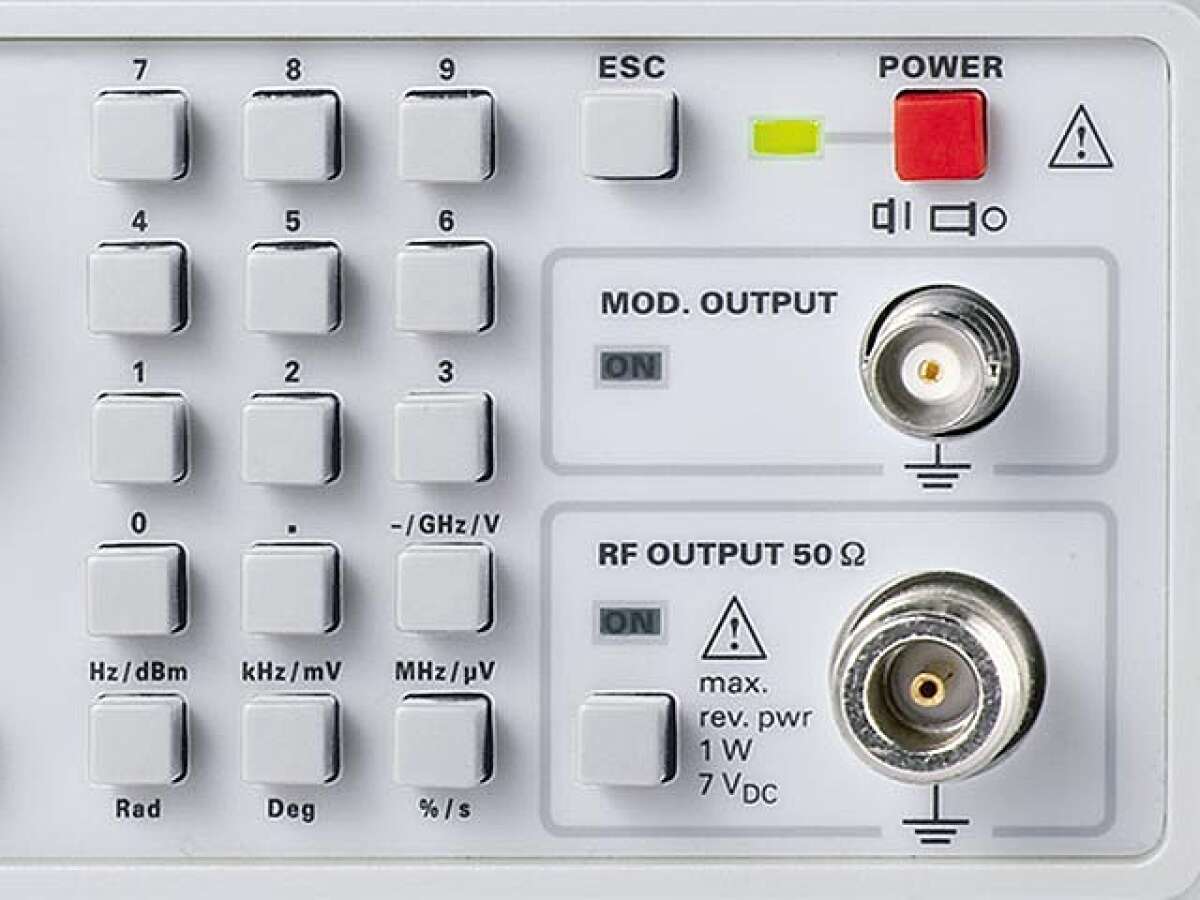

Синтезатор защищен от подачи обратной мощности на ВЧ-выход (до 1 Вт для 50-омного источника) и от любых постоянных напряжений до ±7 В. Система защиты отсоединяет выход до тех пор, пока оператором не будет произведен ручной сброс.

Прочие характеристики

Интерфейс

USB/RS-232, IEEE-488 (опция HO880)

Областей памяти для настроек

10

Степень защиты

Класс безопасности I (EN61010-1)

Питание

115…230 В ±10%, 50/60 Гц, CAT II

Потребляемая мощность

приблиз. 40 ВА

Диапазон рабочих температур

+5…+40°C

Диапазон температур хранения

-20…+70°C

Относительная  влажность

5…80% (без конденсации)

Габариты (Ш x В x Г)

285 x 75 x 365 мм

Масса

5 кг

Аксессуары и опции Rohde&Schwarz HM8134-3

Артикул

Наименование

HM8134-3

ВЧ генератор (1,2 ГГц) с термокомпенсированным кварцевым генератором (TCXO)

HM8134-3Х

ВЧ генератор (1,2 ГГц) с термостатированным кварцевым генератором (OCXO)

HM8135

ВЧ генератор (3 ГГц) с термокомпенсированным кварцевым генератором (TCXO)

HM8135-Х

ВЧ генератор (3 ГГц) с термостатированным кварцевым генератором (OCXO)

HO85

Термостатированный кварцевый генератор (OCXO) (устанавливается на фабрике)

HO820

Интерфейсная плата RS-232/USB (входит в стандартный комплект)

HO880

Интерфейсная плата IEEE-488 (GPIB) (с гальванической развязкой)

HZ13

Кабель USB (длина 1,8 м)

HZ14

Интерфейсный кабель (последовательный) 1:1

HZ24

Набор аттенюаторов, 50 Ом (3/6/10/20 дБ)

HZ26

Т-образный BNC разъем (переходник): вилка – два гнезда

HZ33 / HZ34

Кабель BNC (длина 0,5 м / 1 м)

HZ72

Кабель GPIB (длина 2 м)

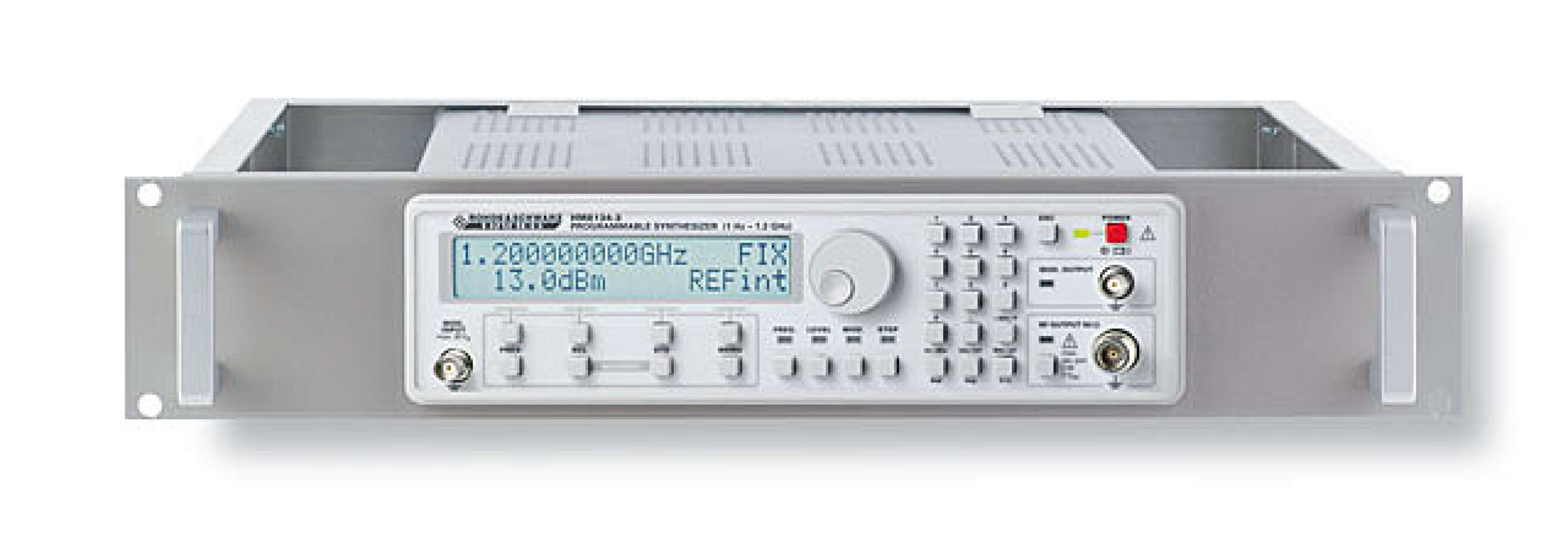

HZ42

Адаптер для 19-дюймовой измерительной стойки
