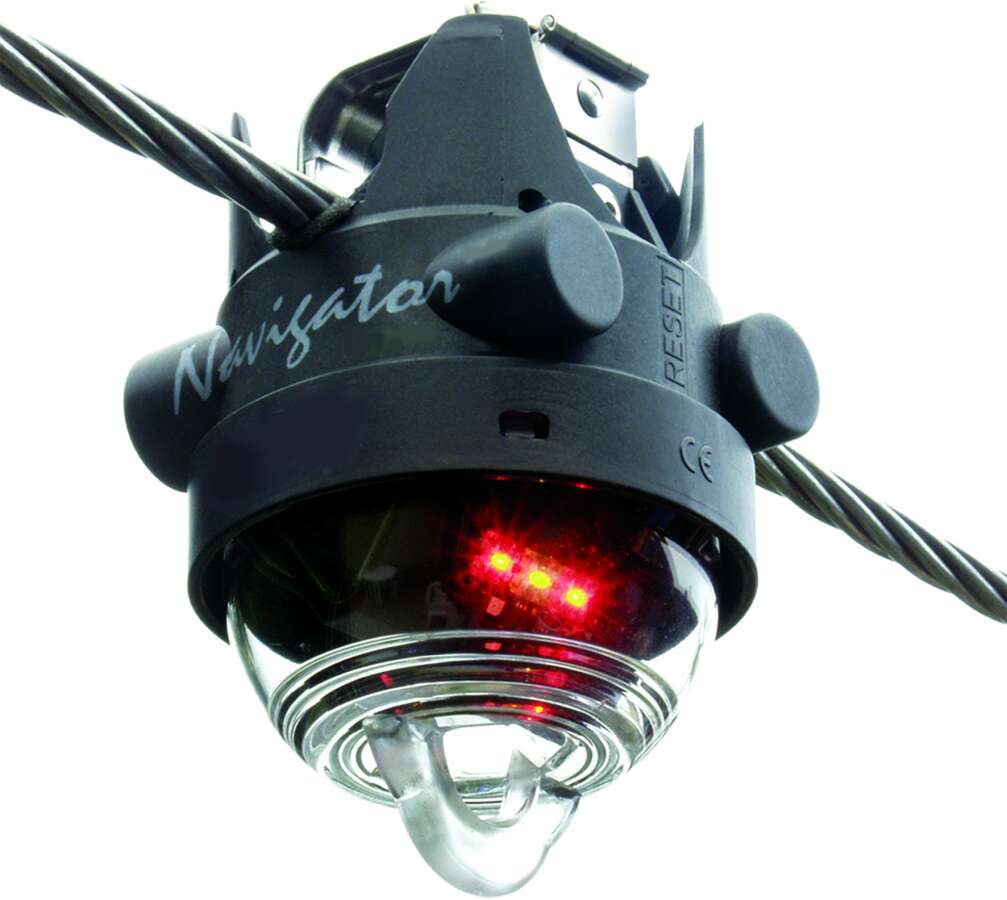

Horstmann Navigator-LM (B) - индикатор КЗ для ВЛ

Артикул: HMN-41-2101-211

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Артикул соответствует одному индикатору, устанавливаемому на провод определенной фазы. При заказе количество индикаторов следует указывать как трехкратное количество предполагаемых мест установки.

Индикатор короткого замыкания NAVIGATOR-LM представляет собой электронное устройство, которое предназначено для использования на высоковольтных воздушных линиях электропередачи напряжением до 46 кВ.

Особенности изделия NAVIGATOR-LM:

  • Обнаружение как устойчивых, так и неустойчивых замыканий
  • 360 градусов видимости сигнализирующего светодиода
  • Режим двойного мигания при повторном срабатывании
  • Различные виды сброса индикации: ручной, по истечению установленного времени, по восстановлению тока, по восстановлению напряжения
  • Возможен монтаж на линии под напряжением
  • Модель с приставкой HV, предназначенная для линий напряжением до 161 кВ

Индикатор имеет управление уровнем тока срабатывания, проводящее самонастройку в зависимости от нагрузки. Данная функция позволяет индикатору постоянно контролировать ток нагрузки на воздушных линиях и устанавливать соответствующее значение срабатывания при обнаружении неисправностей в зависимости от тока нагрузки. Обнаруженный индикатором максимальный ток нагрузки сохраняется в памяти в течение, по крайней мере, 72 часов. Таким образом, индикатор оптимально адаптируется к контролируемой сети даже в периоды низкой нагрузки.

Индикатор имеет встроенную функцию контроля батареи. Когда емкость батареи падает с общего времени индикации в 500 часов до оставшегося времени в 50 часов, на дисплее на шесть месяцев начинает мигать желтый светодиод.

Индикатор NAVIGATOR-LM разделяет два последовательных обнаруженных коротких замыкания. При обнаружении первого короткого замыкания светодиодный индикатор начинает мигать с равными скоростями. Обнаружение второго короткого замыкания (например, после ARC) переключает светодиод в режим двойного мигания.
Возможности восстановления зависят от версии устройства:

NAVIGATOR версии B

Неисправности отображаются с помощью шести светодиодов высокой яркости. Индикация сбрасывается автоматически по истечении предварительно установленного времени или вручную.

Запрашиваемые данные при заказе

Для корректного подбора модели устройства при заказе необходимо предоставить следующие данные:

Сброс индикации по истечению времени Тип индикатора Navigator-LM Исполнение индикатора Диаметры проводов
  • Сброс через 2 часа
  • Сброс через 4 часа (Стандарт)
  • Сброс через 8 часов
  • Сброс через 12 часов
  • Сброс через 16 часов
  • Сброс через 24 часа
  • Сброс через 48 часов
  • Без сброса по времени
Navigator-LM версии B
  • Для сетей среднего напряжения (1-46 кВ)
  • Для сетей высокого напряжения (приставка HV) (46-161 кВ)
Диапазон меньшего и большего внешних диаметров проводов, на которых будут установлены индикаторы

Технические характеристики индикаторов короткого замыкания Horstmann Navigator-LM и Navigator-LM HV

Параметр

Модель

A

B

C

E

Ток срабатывания. Авто настройка с учетом тока нагрузки

>100 А / 100 мс

Температурный диапазон

-40C..+85C (IEEE 495)

Точность измерения тока

10% при 20С

Самонастройка при токе нагрузки

≥20 А

Задержка самонастройки

≥50 сек протекания нагрузочного тока

Внутренняя память тока нагрузки для авто настройки

72 часа

Индикаторы

4 красных , 2 желтых светодиода

Сброс

по току нагрузки >3А

+



+



автоматический через 4 часа после срабатывания (опционально 2 или 8 часов)

+

+

+

+

после восстановления напряжения >5кВ







+

ручной

+

+

+

+

Частота мерцания

30 раз в минуту

Максимальное время работы в режиме индикации

более 500 часов

Питание

Литиевые батареи, заменяемые, время работы более 20 лет

Напряжение работы

Navigator-LM: до 46 кВ

Navigator-LM HV: до 161 кВ

Допустимый максимальный ток

Navigator-LM: 25 кА/ 200 мс

Navigator-LM HV: 40 кА/1 s

Зона электромагнитного невлияния на ИКЗ со стороны соседних ВЛ

250 мм

Диаметр проводника линии

Navigator-LM: 4-29 мм

Navigator-LM HV: 13-36 мм

Материал индикатора

Поликарбонат/Полиамид

Фиксатор

Нержавеющая сталь

Видимость индикации

>50 м - день, >150 м — ночь, 360°

Вес

470 гр

Класс защиты

IP68
