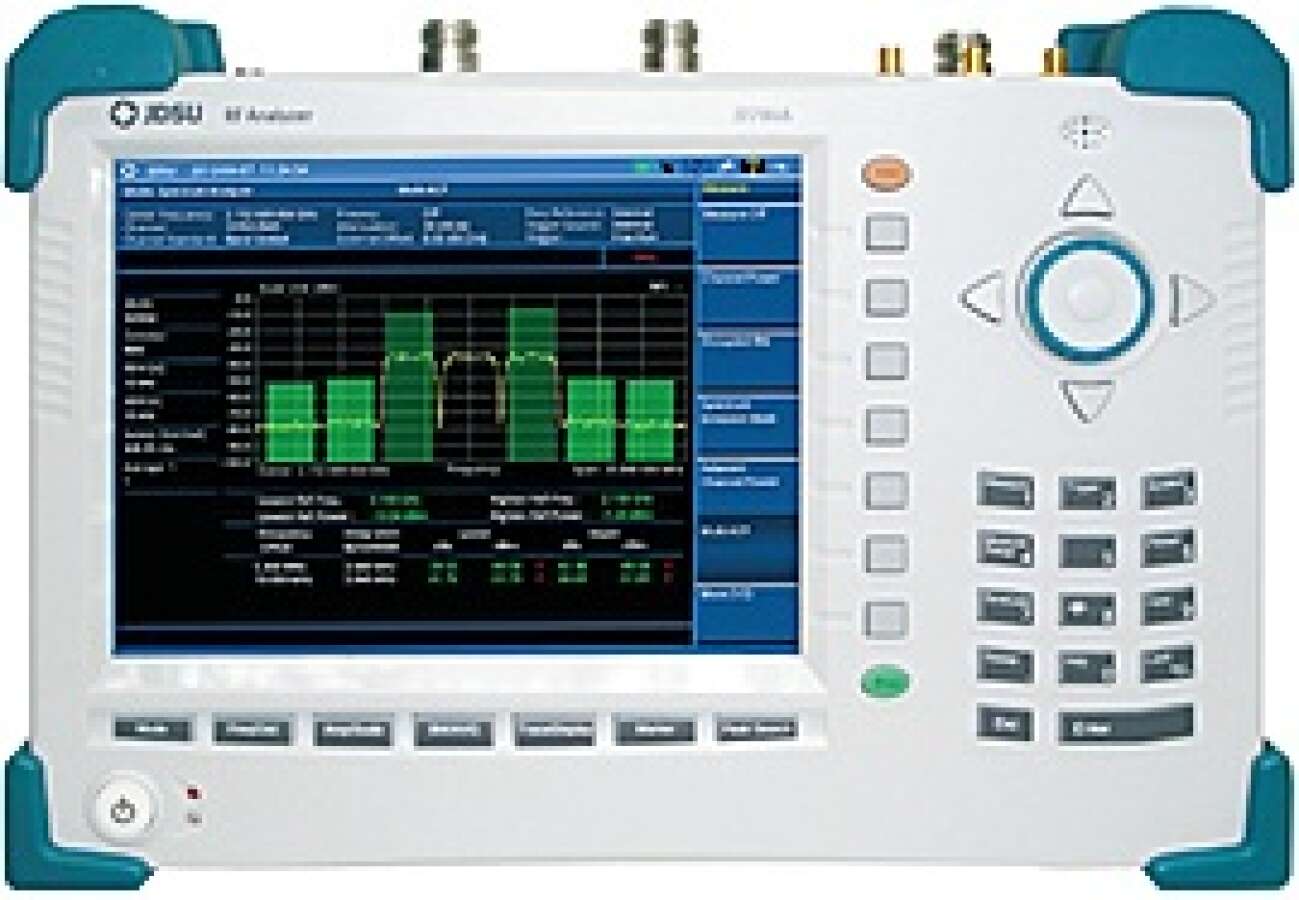

VIAVI JD786A - радиочастотный анализатор 9 кГц - 8 ГГц

Артикул: JD-JD786A

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

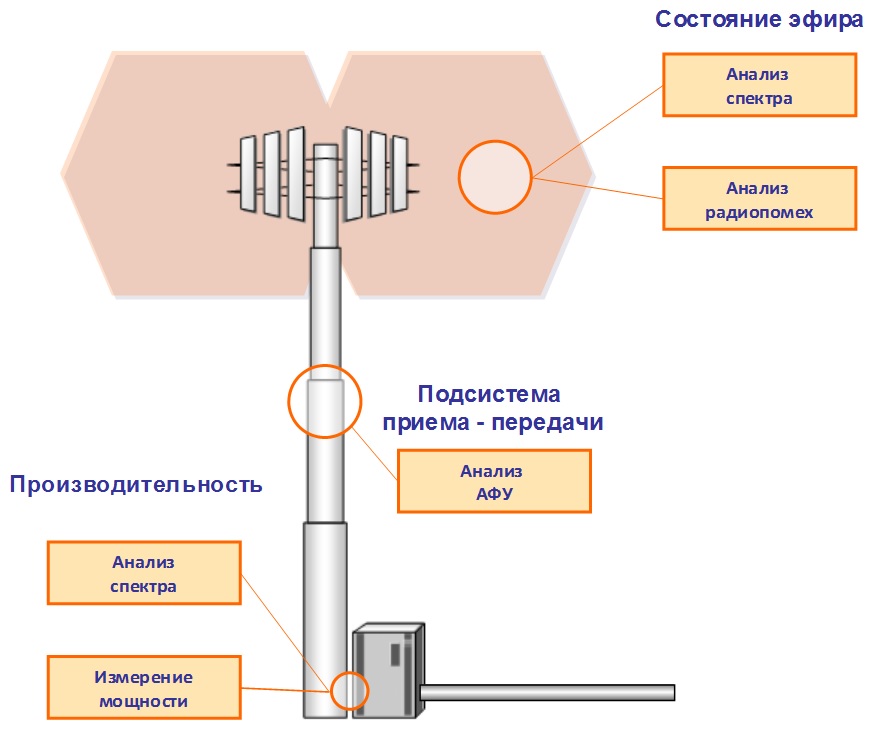

VIAVI JD786A радиочастотный анализатор - это идеальное решение для инсталляции и обслуживания базовых станций сотовых операторов связи.

JD786A совмещает функционал анализатора спектра, анализатора антенно-фидерных устройств и измерителя мощности, покрывая таким образом все необходимые измерения для тестирования, поиска и устранения неисправностей на физическом уровне мобильной сети.

Использование внешних датчиков мощности делает JD786A высокоточным измерителем РЧ мощности. В дополнение к этому, опция анализатора интерференции позволяет обнаруживать периодически возникающие помехи, отображая их на спектрограме с указанием мощности и ID помехи.

Базовый функционал VIAVI JD786A

  • Анализатор спектра: 9 кГц - 8 ГГц
  • Анализатор АФУ: 5 МГц - 6 ГГц
  • Измеритель мощности: 10 МГц - 8 ГГц



Дополнительный функционал VIAVI JD786A (опции)

  • Измерения по 2му порту
  • Делитель питания Bais Tee
  • Генератор сигнала
  • Анализатор интерференции
  • Сканер каналов: 1 МГц - 8 ГГц



Особенности VIAVI JD786A

  • Повторное воспроизведение спектра (для анализа интерференции)
  • Удаленное управление
  • Карта покрытия



Пользовательский интерфейс

Радиочастотный анализатор предоставляет пользователю последовательный, интуитивно понятный интерфейс по всему функционалу, давая пользователю общую картину о меню прибора.

Встроенная система помощи помогает справиться с каждым измерением. Пользователь может сделать снимок с экрана любой функции и прикрепить его в отчет или сохранить трассу измерений для дальнейшего постанализа во внутреннюю память прибора или на USB-флешкарту. Сохраненная информация передается на ПК через USB или Ethernet порт.



Комплект поставки JD786A

  • Анализатор JD786A (анализатор спектра, анализатор АФУ, измеритель мощности)
  • AC/DC Адаптер питания
  • Кросс кабель LAN (1.5 m)
  • Кабель USB A to B (1.8 m)
  • 1G Byte USB Память
  • Перезаряжаемая Lithium Ion батарея
  • Прикуриватель 12 VCD Адаптер
  • Рук-во по эксплуатации и прикладное ПО на CD

Технические характеристики VIAVI JD786A

Технические характеристики анализатора АФУ

Частотный диапазон

5 – 6000 МГц

Выходная мощность

от -30 до 0 дБм

Помехоустойчивость по каналу

+17 дБм

Помехоустойчивость по частоте

+0 дБм

Диапазон КСВН (VSWR)

1 - 65

Диапазон возвратных потерь

От 0 до -60 дБ

DTF (Distance To Fault)

1500 м

Потери на кабеле

От 0 до 30 дБ

Диапазон измерения фазы

От -180° до +180°

Разрешение при построение диаграммы Смита

0.01

РЧ-выход

Коннектор N(f)-типа

Импеданс

50 Ом



Общие характеристики

  • Экран: 8' LED, сенсорный, 800х600.
  • Память: внутренняя 100 Мб и внешняя, лимитированная размером флеш-карты.
  • Питание: от сети 220В, от аккумуляторов, время работы от аккумуляторов > 3ч.
  • Температура: хранения от -55 до +71ºС, работы от -10 до +55ºС.
  • Гарабиры (ШхВхГ): 295 х 195 х 82 мм
  • Вес с аккумулятором: 4,3кг

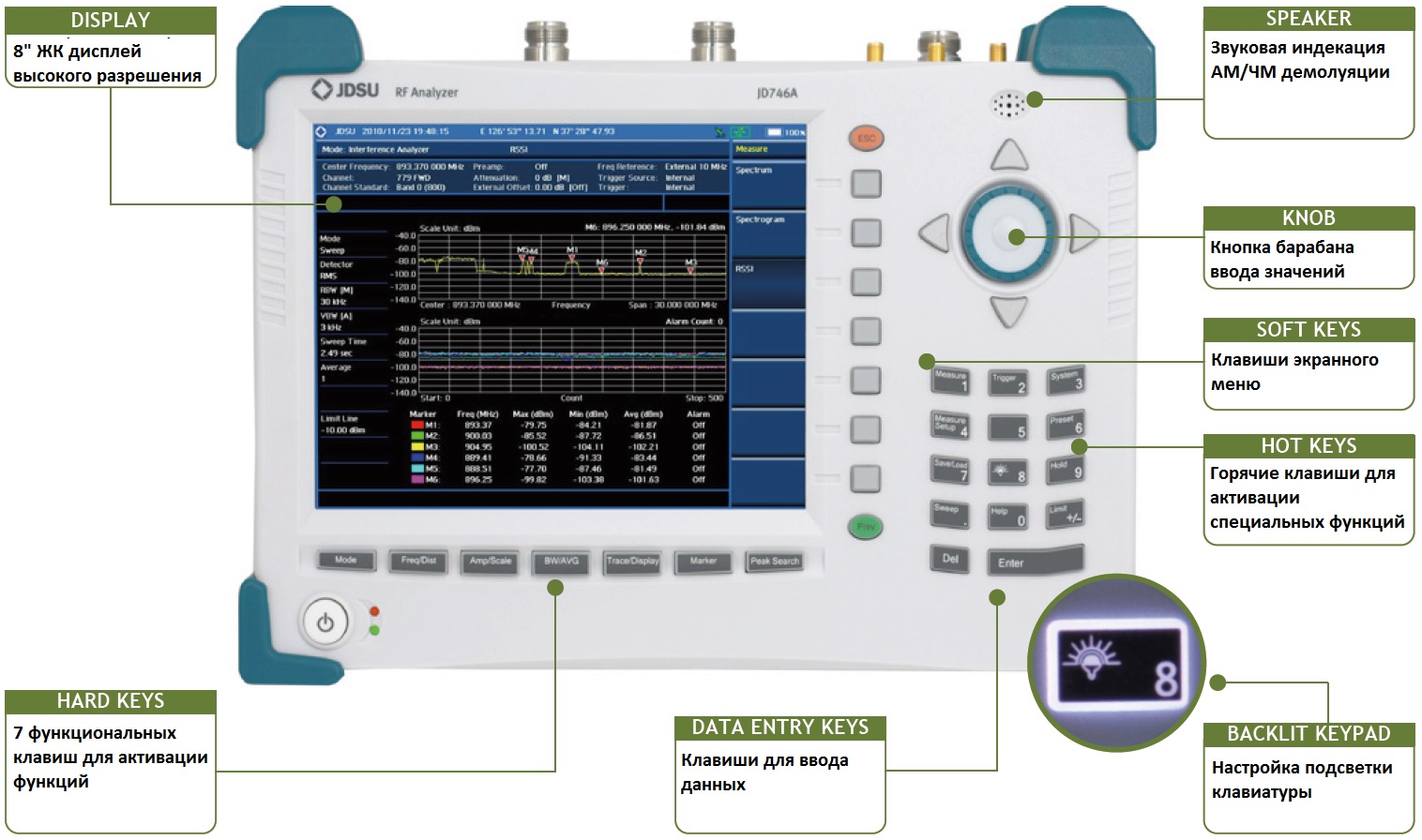

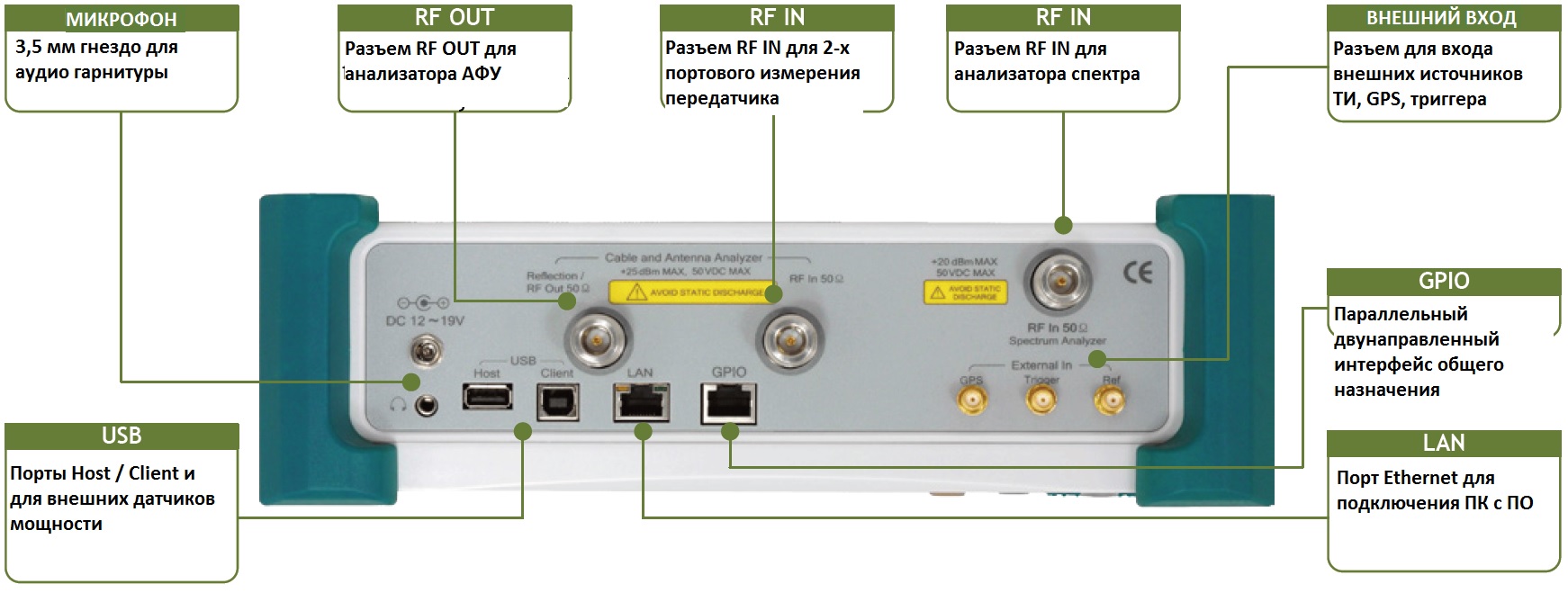

Элементы управления JD786A

Основные функции VIAVI JD786A

Базовый комплект JD786A

Базовый комплект JD786A состоит из:
  • Анализатора спектра: 9 кГц – 8 ГГц
  • Анализатора антенно-фидерных устройств (АФУ): 5 МГц – 6 ГГц (требует калибровочный набор)
  • Измерителя мощности: 10 МГц – 8 ГГц



Анализатор спектра

Частотный диапазон: 9 кГц – 8 ГГц

Анализатор спектра VIAVI JD786A используется для проверки наличия нежелательных сигналов таких, как помехи и гармоники, которые трудно идентифицировать при анализе временной области. Встроенный предусидитель позволяет обнаруживать слабые сигналы от -160 дБм / -165 дБм с точностью измерения 1дБ. Анализатор спектра проводит измерения, необходимых для тестирования, приемки и диагностики физического уровня сетей сотовой связи.

Основные виды измерений анализатор аспектра JD786A

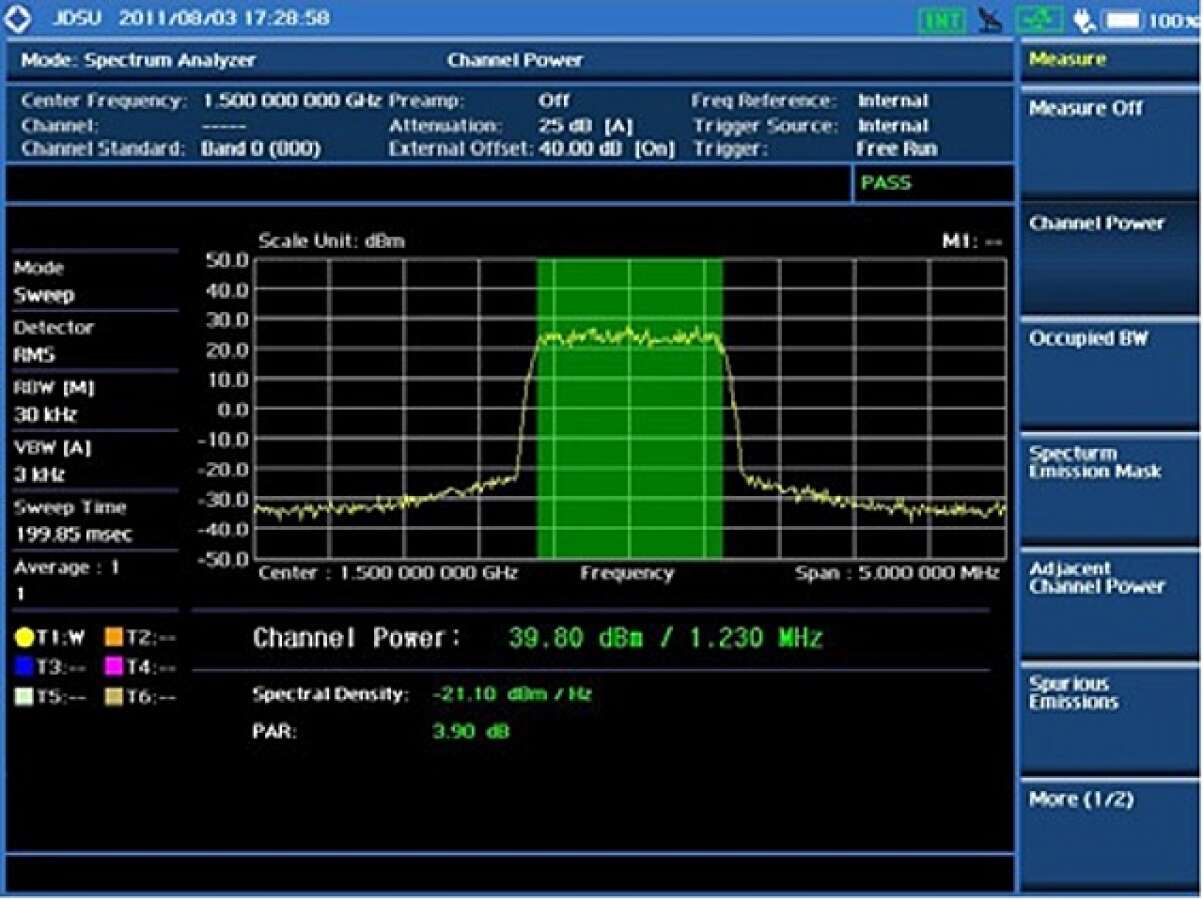

Мощность канала

Скриншот

Измеряет уровень мощности, спектральную плотность, пиковую и среднюю мощности сигнала в определенной полосе канала, показывая результат в виде "прошел/не прошел" для определенной мощности.

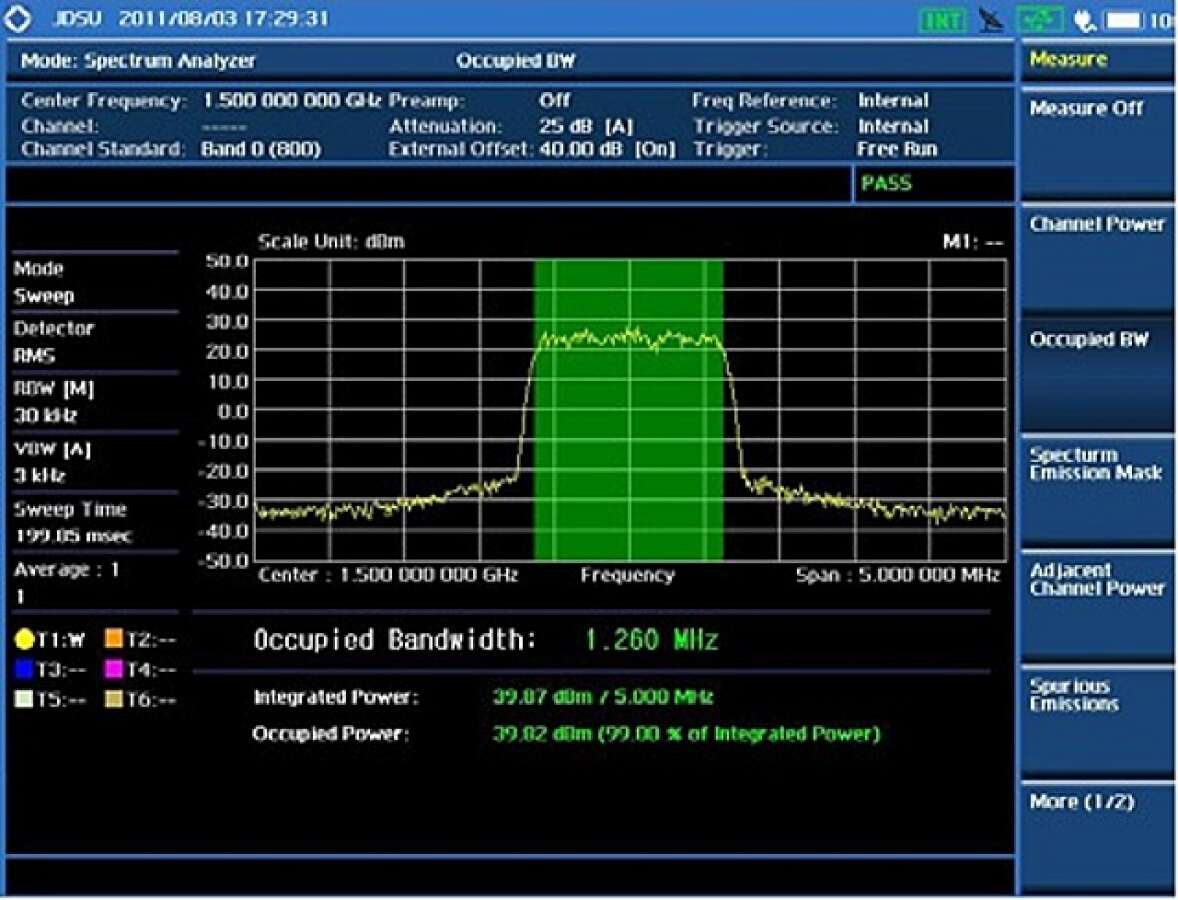

Занимаемая полоса

Скриншот

Измеряет полосу частот, содержащую определенный процент мощности, общую интегрированную мощность и занимаемую мощность с результатом "Прошел / Не прошел".

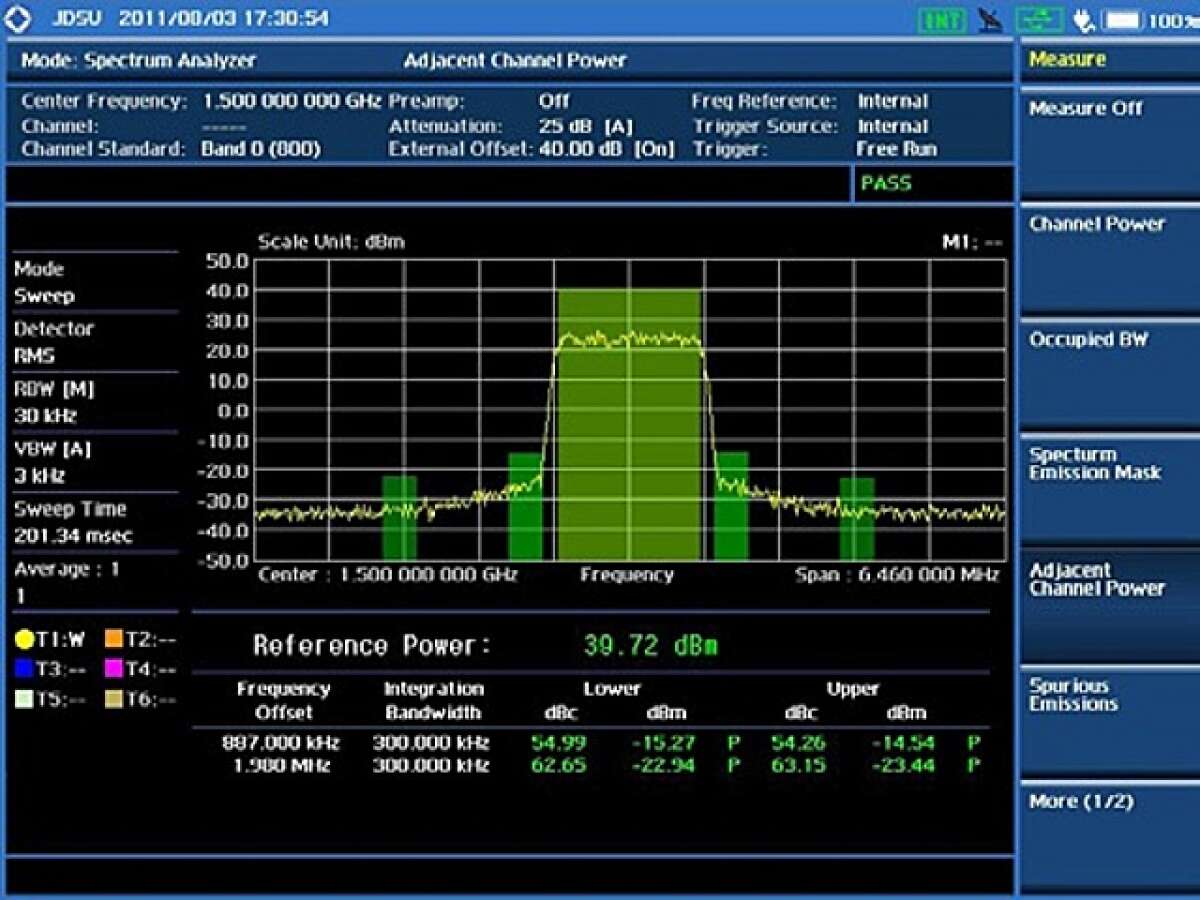

Мощность в соседнем канале

Скриншот

Измеряет величину утечки РЧ мощности в соседних каналах и их отношения с результатом "Прошел / Не прошел" для конкретного тестового состояния.

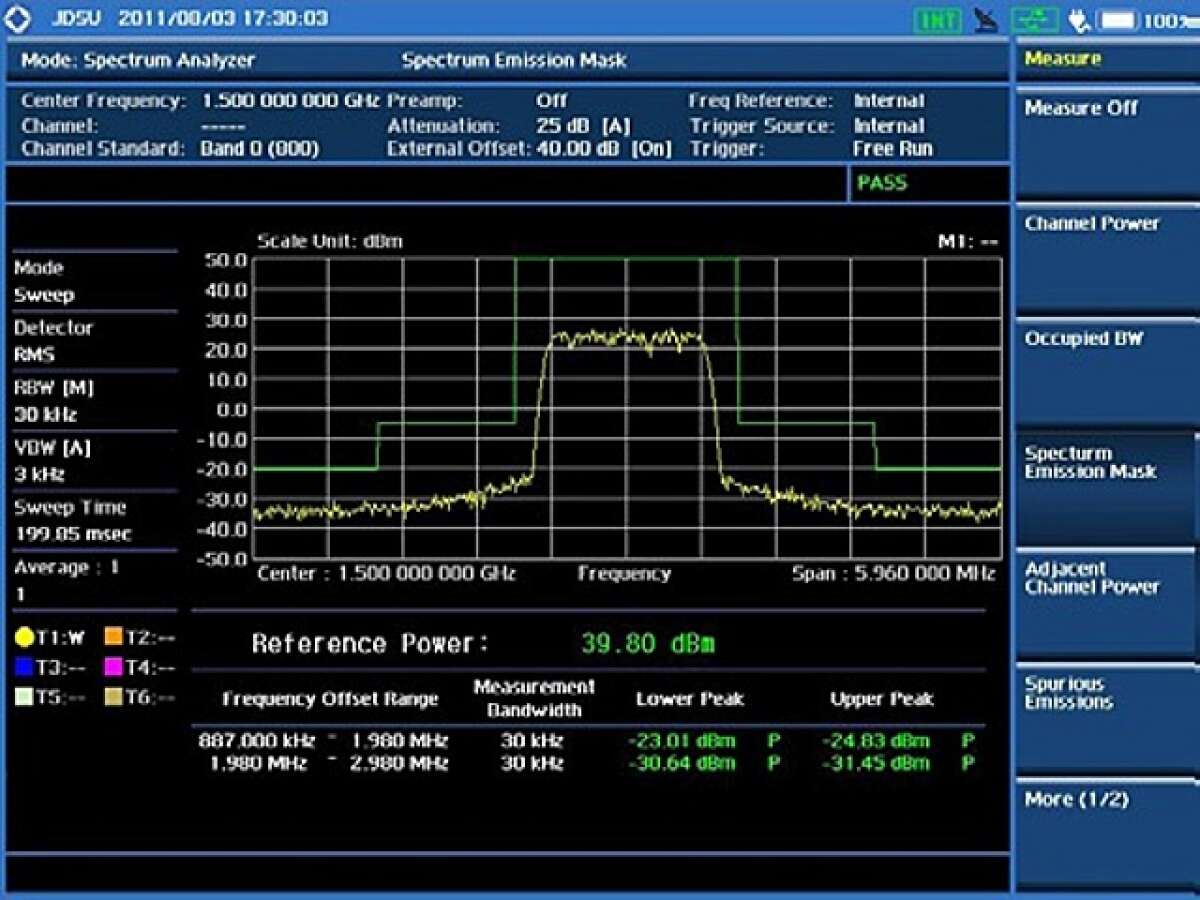

Маска излучаемого спектра (SEM)

Скриншот

Сравнивает уровень полной мощности в пределах определенной полосы пропускания и заданного смещения частот для определенных пределов с результатом "Прошел / Не прошел".

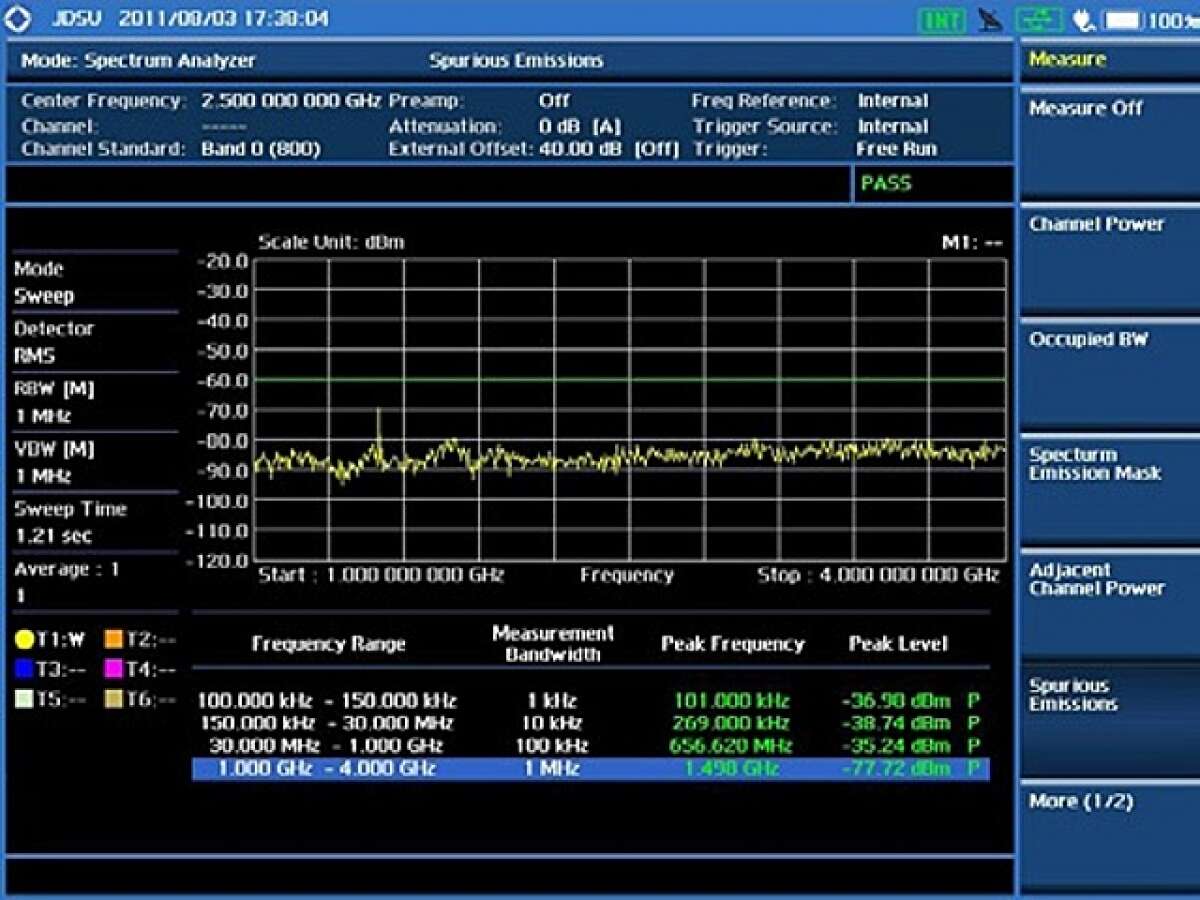

Измерение паразитного излучения

Скриншот

Выявляет и определяет уровень мощности побочных излучений в центральной полосе частот с выводом результатов в виде "Прошел / Не прошел", основанных на определенных пределах маски.
Напряженность поля Измеряет и анализирует напряженность поля по установленным пользователем мультисигментным линиям

AM/FM аудио демодуляция

Идентифицирует сигналы интерференции. AM/FM сигнал может быть демолирован в спикерфон или наушники прибора.

Карта покрытия

Скриншот

Cоставление карты покрытия РЧ сигнала в условиях внутри помещения и на открытом воздухе с привязкой к GPS в реальном времени прямо на план или карту.



Анализатор антенно-фидерных устройств (АФУ)

Частотный диапазон: 5 МГц – 6 ГГц

Анализатор АФУ VIAVI JD786A предназначен для тестирования и проверки фидерных линий, антенн, активных и пассивных РЧ компонентов. Диагностика этих элементов базовой станции и проверка работоспособности сети на данном участке играет ключевую роль в успешном запуске и функционировании всей сети.

Основные виды измерений анализатора АФУ

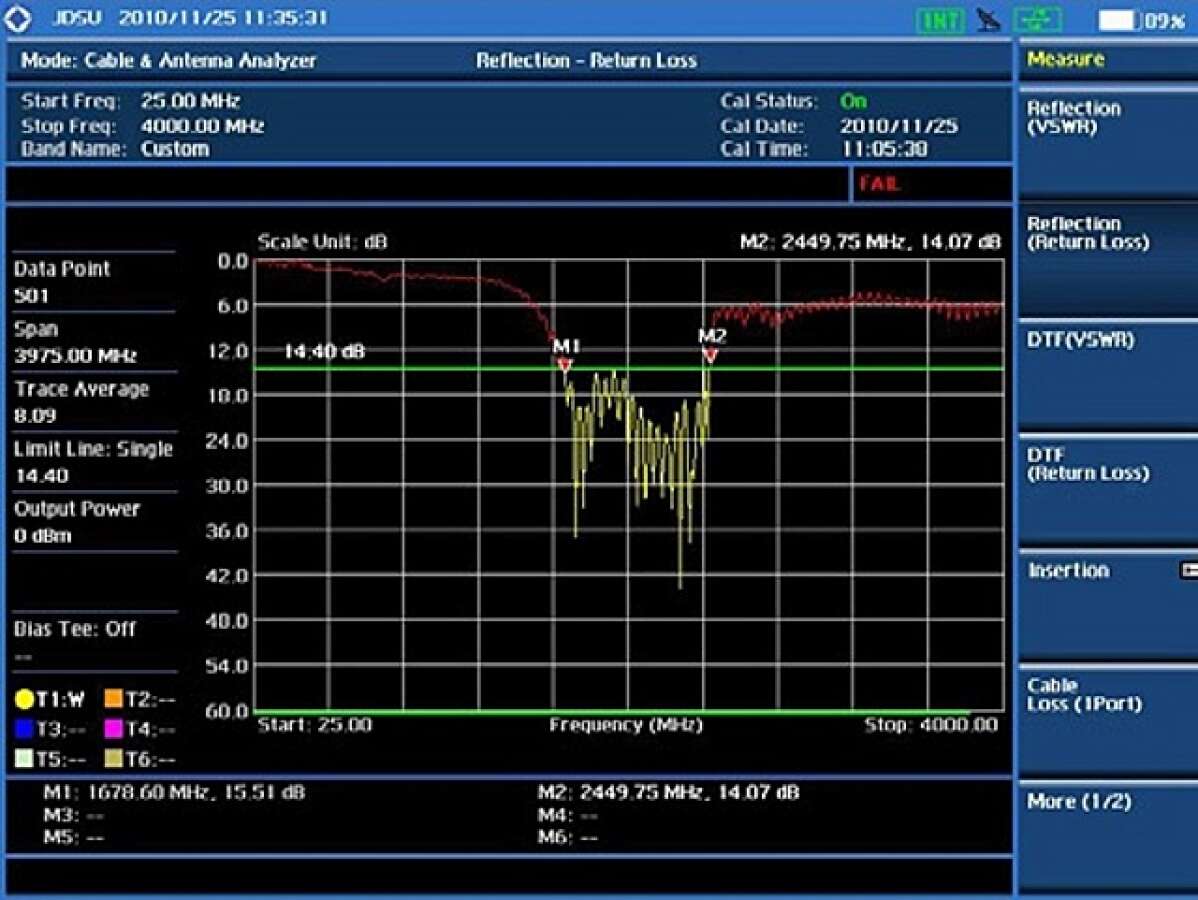

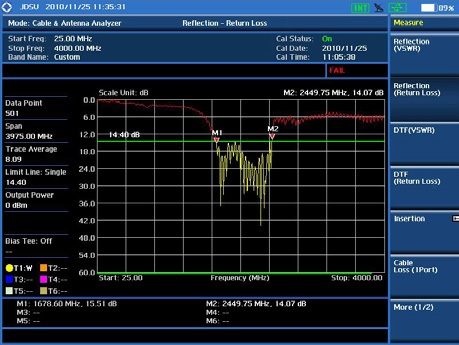

  • Измерение обратных потерь, скриншот
  • Измерение КСВН (VSWR)

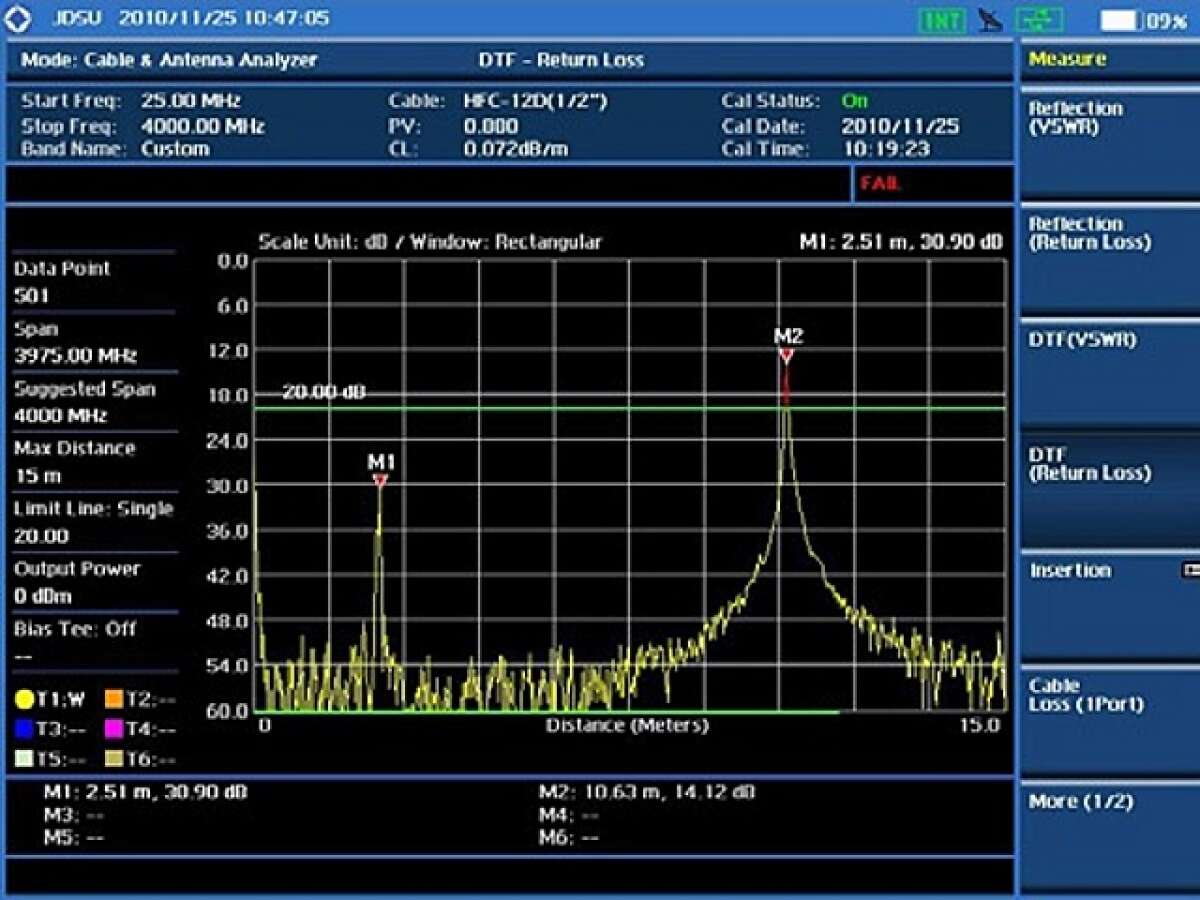

  • Измерение расстояния до неоднородности (DTF),скриншот

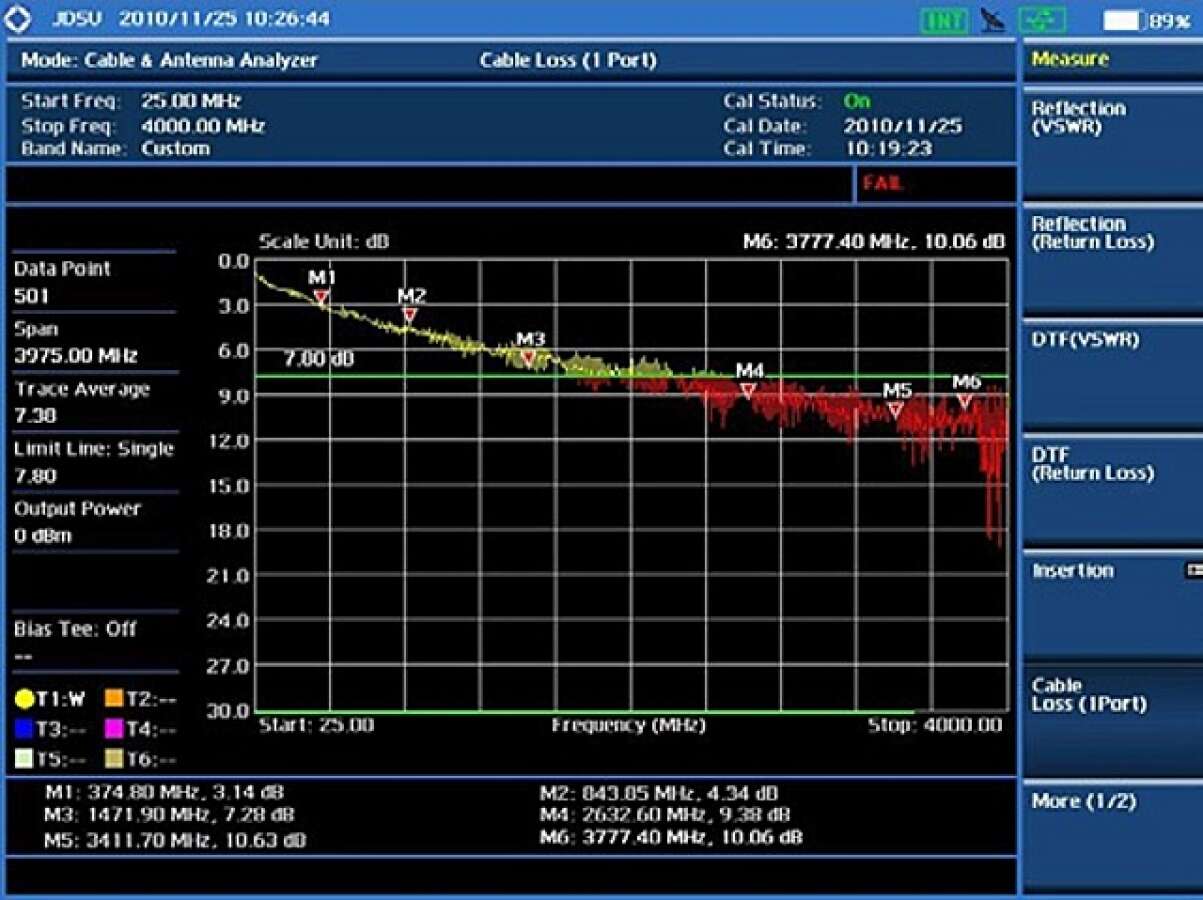

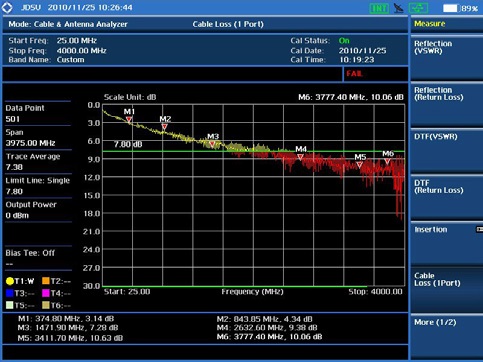

  • Определение потерь в кабеле, скриншот

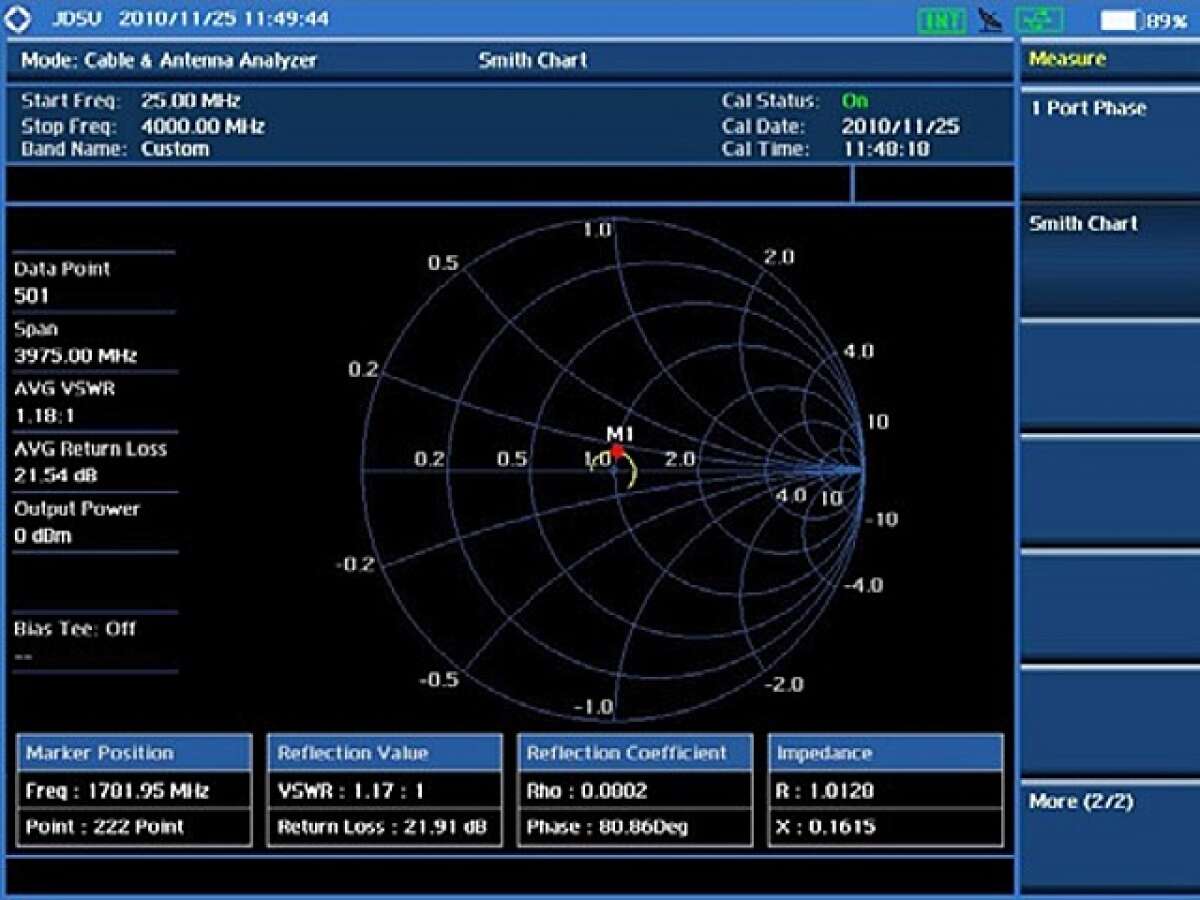

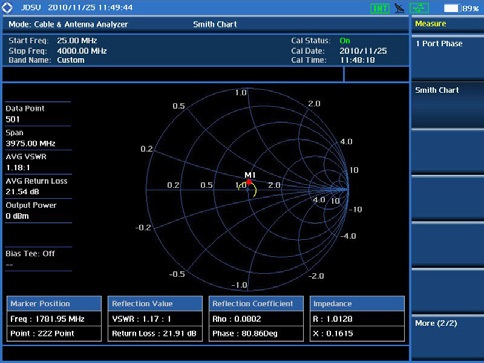

  • Построение диаграмм Смита для отображение импеданса кабеля и антенной системы, скриншот

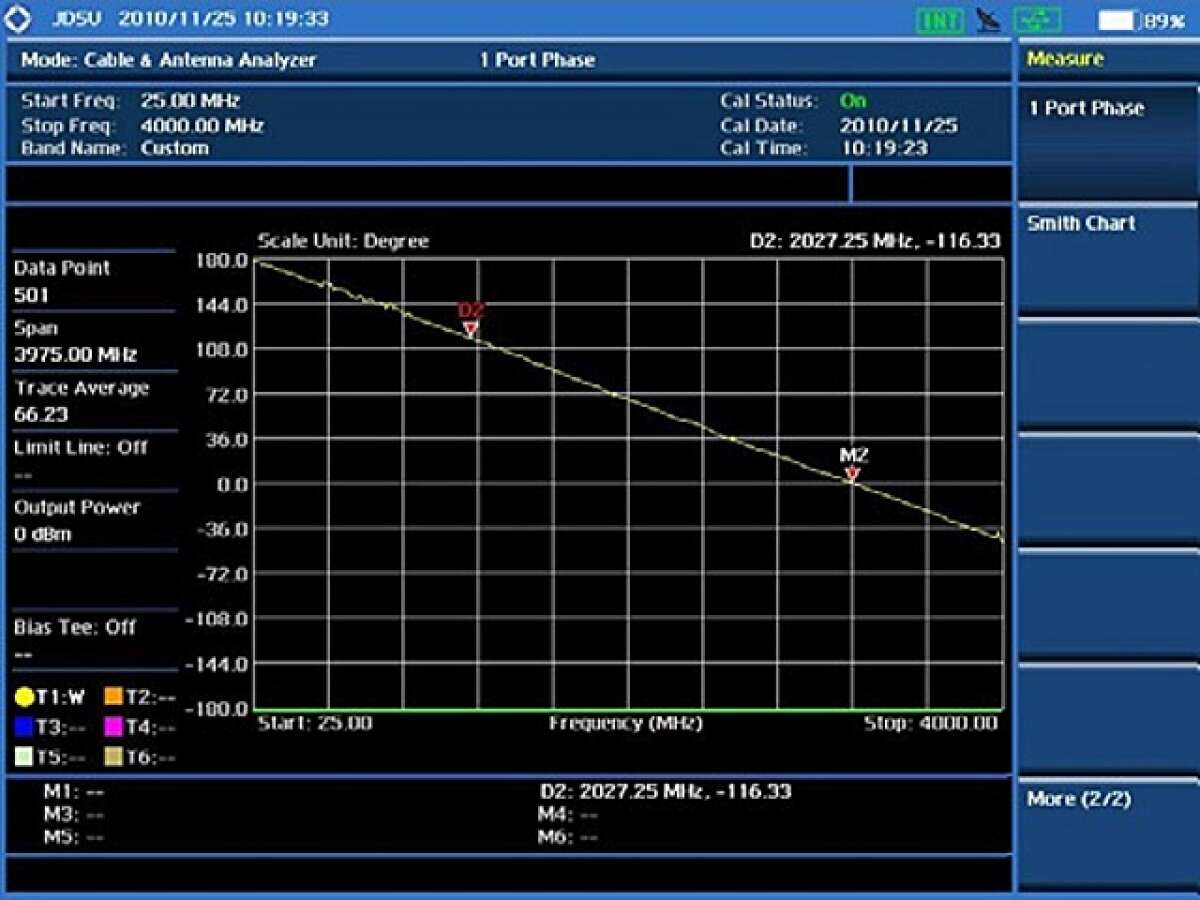

  • Измерение фазы, скриншот

ВНИМАНИЕ! Для корректной работы анализатора АФУ необходимо зак

азать калибровочный набор!



Измеритель мощности

Измерение РЧ мощности в JD786A основано на результатах измерения спектра. Измеритель мощности включает критерий «Годен/Негоден» (Pass/Fail) с установкой индикации верхнего и нижнего пределов.

Варианты измерения мощности РЧ сигнала:

  • Внутреннее измерение, основаное на результатах измерения спектра с оптимальной полосой обзора; Скриншот
  • Внешнее измерение. Прибор измеряет мощность на выходе РЧ устройств с использованием внешних датчиков мощности серии JD730. Применяются два типа датчиков. Направленный датчик применя-ется для измерения в процессе эксплуатации. Оконечный датчик мощности применяется для измерения с выводом из эксплуатации. Скриншот



JD786A также способен измерять оптическую мощность. Для этого к прибору подключается внешний оптический измеритель мощности MP-60A или MP-80A.

Основные опции VIAVI JD786A

JD786A001

Опция 2го порта для измерения передачи (требует JD78050507)

2–х портовое векторное измерение

Векторное измерение используется для выполнения быстрых и точных измерений в динамическом диапазоне 80 дБ. Опция также обеспечивает измерение изоляции антенны. Возможность определения параметра фазы S21.

2 – портовое скалярное измерение

Опция используется для измерения полной характеристики испытуемого устройства в динамическом диапазоне выше 100 дБ.

JD786A002

Делитель питания (Bais Tee) (требует JD786A001)

Опция делителя питания позволяет выбирать напряжение от 12В до 32В.

JD786A003

Генерация непрерывного CW сигнала

Позволяет генерировать РЧ сигнал на разных уровнях мощности.

JD786A010

Скриншот

GPS приемник

Анализаторы серии JD740A обеспечивают составление карты трассы в условиях внутри помещения и на открытом воздухе, позволяя собирать данные, прослеживать принимаемые сигналы и наносить покрытие РЧ сигнала в реальном времени прямо на план или карту. Для наружных измерений с нанесением координат необходим GPS приемник.

JD786A011

Скриншот

Анализатор интерференции (требует тестовый кабель, рекомендуется опция 10)

Применяется для мониторинга, идентификации и локализации интерференции с использованием спектрограммы и индикатора напряженности полученного сигнала (RSSI). Обнаружение интерференции сопровождается воспроизведением спектра, отображением ID интерференции, AM/FM аудио демодуляцией и звуковой сигнализацией.

Локализация источника сигнала интерференции может быть выполнена с географической точностью благодаря встроенному приемнику GPS.

JD786A012

Скриншот

Сканер каналов

Сканер каналов сканирует дискретные частоты или многоканальные системы, фиксируя найденный сигнал в канале, и продолжает сканирование, если сигнал на частоте молчит.

Сканер каналов измеряет до 20 каналов в сетях различных мобильных технологий и показывает мощность каждого канала.



Аксессуары JD786A



Стандартные аксессуары

JD-G710550322 AC/DC адаптер питания для VIAVI JD786A
JD-G710550335 Кросс LAN кабель (1.5 м)
JD-GC73050515 USB A - B кабель (1.8 м)
JD-GC72450518 1 Гбайт USB запоминающее устройство
JD-G710550325 Аккумулятор Lithium Ion
JD-G710550323 Адаптер от автомобильного прикуривателя 12 VCD
JD74050341 Мягкая сумка
JD71050342 Жесткий кейс
JD74050343 Рюкзак для транспортировки



Калибровочные наборы

Калибровочный набор необходим для калибровки прибора в режиме анализатора АФУ чтобы компенсировать ошибки, вызванные РЧ кабелем или адаптерами.

Включает нагрузку 50 Ом, эталон «незамкнутый», эталон «короткозамкнутый».

JD72450509

Калибровочный набор для анализаторов GenCom, N(m)-тип

Набор Open/Short/Load N(m),40дБ,4ГГц,50Ω

JD72450510

Калибровочный набор для анализаторов GenCom, DIN(m)-тип

Набор Open/Short/ Load DIN(m),40дБ,4ГГц,50Ω

JD71050507

Калибровочный набор Dual Port Type-N

  • Open/Short/LoadN(m), 40дБ, 4 ГГц, 50 Ом
  • Два адаптераN(f ) - N(f ), DCдо 4 ГГц, 50 Ом
  • Два 1 м} (3.28 ft) ВЧ тестовых к{абеля, N(m) – N(m), DC до 18 ГГц, 50 Ом

JD71050508

Калибровочный набор Dual Port Type-DIN

  • Open/Short/LoadDIN(m), 40дБB, 4 ГГц,50Ω
  • Два 1 м ВЧ тестовых кабеля, N(m) – N(m), DC до 18 ГГц, 50 Ω
  • АдаптерN(f) - DIN(f), DCдо 4 ГГц, 50 Ω
  • Адаптер N(f) - DIN(m), DC до 4 ГГц, 50 Ω
  • АдаптерDIN(f) - DIN(f), DCдо 4 ГГц, 50 Ω
  • АдаптерDIN(m) - DIN(m),DCдо 4 ГГц, 50 Ω



Адаптеры

G710050571

Адаптер N(m) - DIN(f ), DC до 4 ГГц, 50 Ω

G710050572

Адаптер DIN(m) - DIN(m), DC до 4 ГГц, 50 Ω

G710050573

Адаптер N(m) - SMA(f ), DC до 18 ГГц, 50 Ω

G710050574

Адаптер N(m) -o BNC(f ), DC до 1.5 ГГц, 50 Ω

G710050575

Адаптер N(f ) -N(f ), DC до 4 ГГц, 50 Ω

G710050576

Адаптер N(m) - DIN(m), DC до 4 ГГц, 50 Ω

G710050577

Адаптер N(f ) - DIN(f ), DC до 4 ГГц, 50 Ω

G710050578

Адаптер N(f ) - DIN(m), DC до 4 ГГц, 50 Ω

G710050579

Адаптер DIN(f ) - DIN(f ), DC до 4 ГГц, 50 Ω



РЧ кабели

РЧ кабель необходим для калибровки прибора.

JD-G710050531

RF кабель N-N до 18 ГГц для анализаторов GenCom, 1,5м

JD-G710050532

RF кабель N-N до 18 ГГц для анализаторов GenCom, 3м



Датчики мощности

JD731A

Направленный дачик (пиковая и средняя мощность)

Частота: 300 МГц - 3.8 Ггц

Мощность: средняя 0.15 -150 Вт, пиковая 4 - 400 Вт

JD733A

Направленный дачик (пиковая и средняя мощность)

Частота: 150 МГц - 3.5 ГГц

Мощность: Средняя/Пиковая 0.1 - 50 Вт

JD732A

Оконечный датчик (средняя мощность)

Частота: 20 МГц - 3.8 ГГц

Мощность: –30 - 20 дБм

JD734A

Оконечный датчик (пиковая мощность)

Частота: 20 МГц - 3.8 ГГц

Мощность: –30 - 20 дБм

JD736A

Оконечный датчик (пиковая и средняя мощность)

Частота: 20 МГц - 3.8 ГГц

Мощность: –30 - 20 дБм



Датчики оптической мощности

JD-MP-60A

USB измеритель мощности MP-60 (2.5&1.5мм)

Диапазон длин волн: 780 - 1650 нм

1300, 1310, 1490, 1550 нм: –50 - +10 дБм

850 нм: –45 - +10 дБм

JD-MP-80A

USB измеритель мощности MP-80 (2.5&1.5мм)

Диапазон длин волн: 780 - 1650 нм

1300, 1310, 1490, 1550 нм: –50 - +10 дБм

850 нм: –45 - +10 дБм



Yaggi Антенны

G700050364

RF Yaggi Антенна 806 МГц - 896 МГц

G700050365

RF Yaggi Антенна 866 МГц - 960 МГц

G700050363

RF Yaggi Антенна 1750 МГц - 2390 Мгц



Omni Антенны

G700050351

RF omni antenna Type-N(m), 400 MHz to 450 MHz

G700050352 RF omni antenna Type-N(m), 450 MHz to 500 MHz

G700050353

RF omni antenna Type-N(m), 806 MHz to 896 MHz

G700050354 RF omni antenna Type-N(m), 870 MHz to 960 MHz

G700050355

RF omni antenna Type-N(m), 1710 MHz to 2170 MHz

G700050356 RF omni antenna Type-N(m), 720 MHz to 800 MHz

G700050357

RF omni antenna Type-N(m), 2.3 GHz to 2.7 GHz
