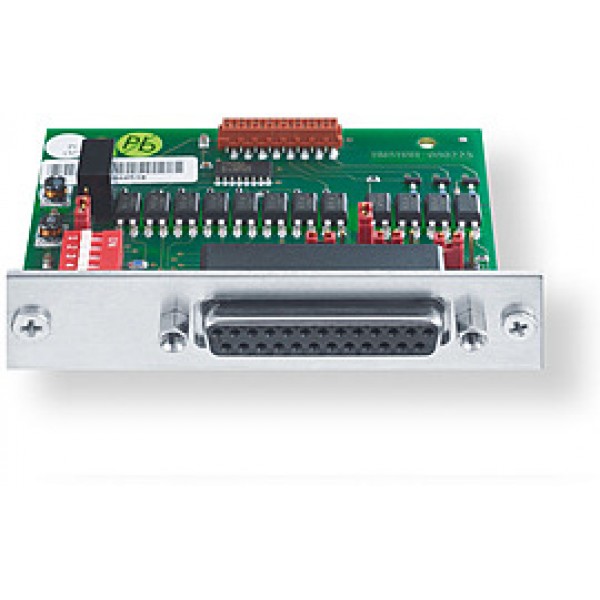

Rohde&Schwarz HO118 - опция группового интерфейса для HM8118

Артикул: RS-H-HO118

Товар не поставляется

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Установленная в LCR-метр HM8118 опция группового интерфейса HO118 позволяет прибору управлять группой внешней аппаратуры для физической сортировки компонентов по результатам измерений и по заданным пользователем пределам. Для этого предусмотрены 8 выходов сортировки и 4 выходных или входных контрольных линии (ALARM, INDEX, EOM и TRIG). Групповой интерфейс используется при тестировании на производстве, при согласовании компонентов или при сравнении похожих компонентов. Интерфейс предназначен для автоматизации процессов тестирования, упрощая сортировку и устраняя необходимость ручного сравнения параметров. При помощи функции сохранения/вызова могут быть заданы до 9 групповых конфигураций. Также групповые конфигурации могут вводиться с помощью интерфейса связи.

Технические характеристики Rohde&Schwarz HO118

Разъем входа/выхода:  Гнездо D-Sub 25
Выходной сигнал:  отрицательная ИСТИНА, OC(открытый коллектор), оптоизолированный, выбираемые повышения напряжений.
Imax 15 мА при Vce <1 В, Vce макс. 40 В
конт. „годен“: BIN 0…5 для первичных параметров
конт. „негоден“: BIN 6 для вторичных параметров BIN 7 для общих сбоев"
INDEX:  Завершено аналоговое измерение
EOM:  Завершено полное измерение
ALARM:  Сообщение о возникновении ошибки
TRIG:  Оптоизолированный внешний вход запуска, выбираемое повышение напряжения, Vmax 15 В, спадающий фронт, длительность импульса >10 мкс
