Rohde&Schwarz HZ550 - набор пробников ближнего поля на частоты до 3 ГГц для анализаторов спектра (Доукомплектован микропробником магнитного поля и активной антенной)

HZ551

Пробник электрического поля

Диапазон частот:

<1 МГц до 3 ГГц

Направленность:

всенаправленный, чувствительныйк электрическим полям

Выходной импеданс:

50 Ом, разъем SMA

Питание:

6 В постоянного тока, 80 мА(напрямую от анализатора спектра )

HZ552

Пробник магнитного поля

Диапазон частот:

<30 МГц до 3 ГГц

Направленность:

как рамочная антенна, чувствительный к изменению магнитного поляй

Выходной импеданс:

50 Ом, разъем SMA

Питание:

6 В постоянного тока, 50 мА Диаграмма направленности: как рамочная антенна; излучение переменных магнитных полей (напрямую от анализатора спектра)

HZ553

Пробник с высоким импедансом

Диапазон частот:

<1 МГц до 3ГГц

Входная емкость:

<2 пФ II ~250 кОм

Ослабление:

10:01…30:1

Макс. напряжение неизолированного проводника:

30 В

Выходной импеданс:

50 Ом, разъем SMA

Питание:

6 В постоянного тока, 80 мА (напрямую от анализатора спектра )

HZ554

Пробник магнитного поля (микро)

Диапазон частот:

<50 МГц до 3 ГГц

Направленность:

Чувствительный к изменению магнитного поля, высокое пространственное разрешение за счет небольшой сенсорной области

Макс. напряжение неизолированного проводника:

30 В

Выходной импеданс:

50 Ом, коаксиальные  соединители

Питание:

6 В постоянного тока, 50 мА

HZ556

Активная антенна

Диапазон частот:

<30 МГц до 3 ГГц

Диаграмма направленности:

как рамочная антенна; излучение переменных магнитных полей

Макс. входное напряжение:

0,5 Вт (кратковременно)

Выходной импеданс:

50 Ом, разъем SMA

Питание:

не требуется, пассивный пробник

Габариты (Ш х В х Г):

13 х 27 х 70 мм(+ антенна в HZ551)

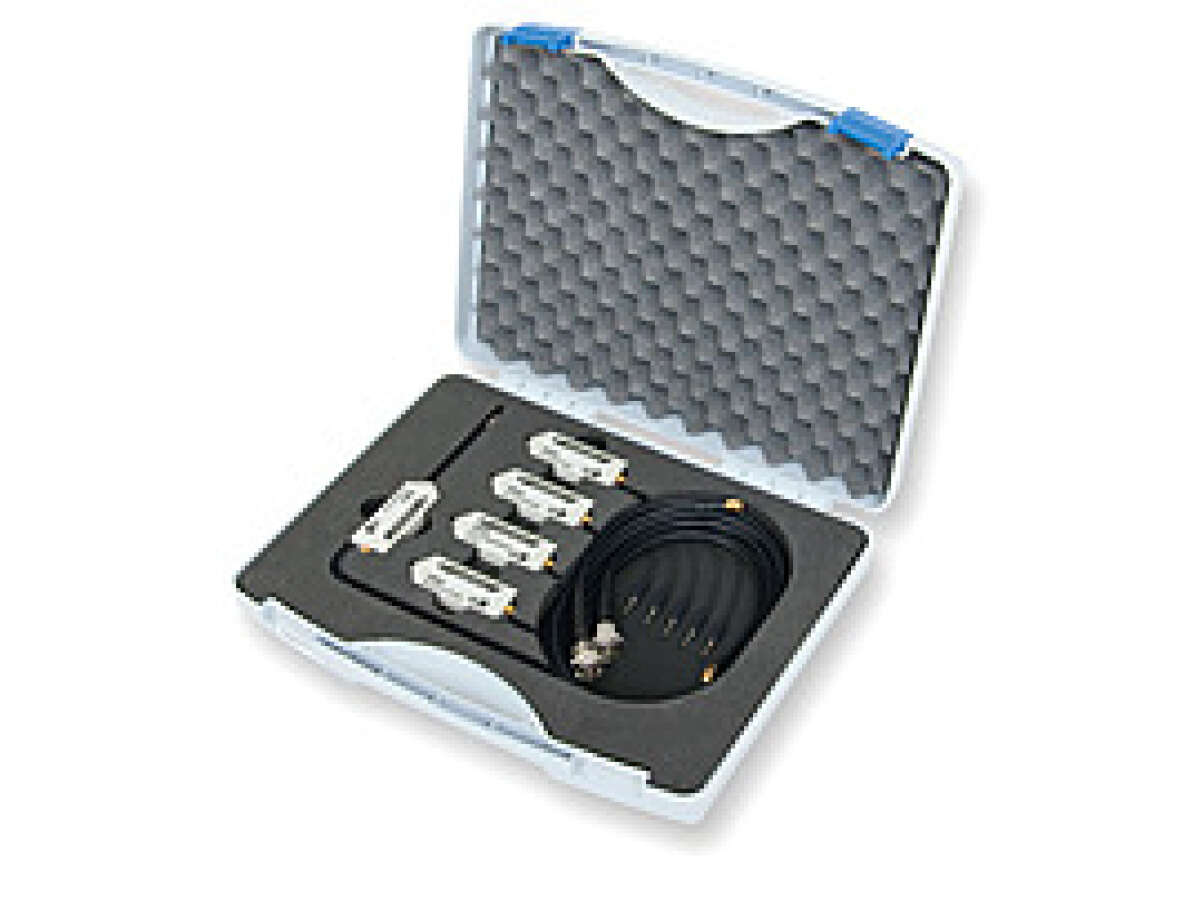

Комплект поставки:

1 Пробник электрического поля HZ551
1 Пробник магнитного поля HZ552
1 Пробник с выс. импедансом HZ553
1 пробник магнитного поля HZ554
1 активная антенна HZ556
1 SMA/N-кабель, 1,2м
