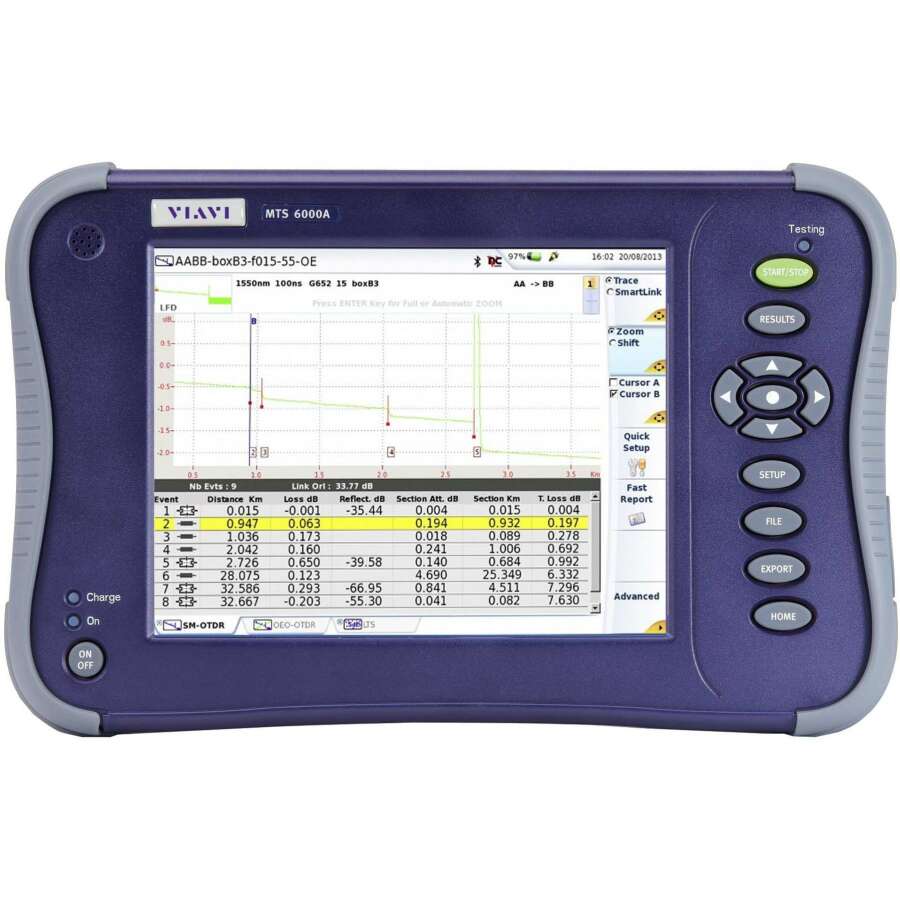

VIAVI (JDSU) MTS-6000AV2M - базовая платформа с сенсорным экраном высокого разрешения

Артикул: JD-EM6000AV2M

Цена:

Средний срок поставки: 12-14 недель

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

VIAVI (JDSU) MTS-6000AV2M - модульная платформа с сенсорным экраном высокого разрешения и одним слотом для установки измерительного блока. Используется для диагностики городских и магистральных оптических сетей. В зависимости от комплектации, система будет выполнять функции оптического рефлектометра, анализатора спектра CWDM/DWDM с поддержкой ROADM, тестировать хроматическую (CD) и поляризационно-модовую дисперсию (PMD). Также предусмотрены модули для измерений транспортных потоков на скоростях передачи данных до 100 Гбит/с: E1, PDH, SONET/SDH, Ethernet, FiberChannel, OTN.

MTS-6000A V2 может быть оснащена измерителем мощности (PM), визуальным локатором повреждений (VFL), видеомикроскопом для контроля чистоты торцов оптических коннекторов и переговорным устройством (TS). Кроме того, предусмотрено большое количество дополнительных программных опций.

Богатый выбор измерительных модулей и опций, дают прекрасную возможность собрать систему именно под Ваши задачи. Правильно подобранный инструмент значительно упростит рабочий процесс и оставит время для других, не менее важных дел.

Соберите измерительную систему MTS-6000AV2 под Ваши задачи:

Шаг №1. Закажите одну из платформ - MTS-6000AV2S (сенсорный экран) или MTS-6000AV2M (улучшенный сенсорный экран высокой точности).

Шаг №2. Закажите держатель для модулей. Этот конструктивный элемент необходим для соединения платформы с измерительным модулем.

Шаг №3. Закажите модуль для тестирования, который будет решать именно Ваши задачи.

Шаг №4. Выберите дополнительные опции. Опции не являются обязательными для работы системы и модуля, тем не менее, правильно подобранные дополнения, помогут быстрее справляться с поставленной задачей.


№1. Платформа №2. Держатель модуля №3. Измерительный модуль
JD-EM6000AV2S
JD-EM6000AV2M

JD-E6100

JD-E6100 позволяет установить 1 модуль:

  1. Оптический рефлектометр OTDR
  2. Анализатор оптического спектра OSA
  3. Анализатор дисперсии CD и PMD
JD-E6300

JD-E6300 позволяет установить 1 модуль:

  1. Транспортный модуль MSAM до 10G
  2. Транспортный модуль SCAM до 100G



Базовая модульная платформа Viavi MTS-6000AV2

Базовая платформа MTS-6000 с сенсорным экраном JD-EM6000AV2S
Базовая платформа MTS-6000 с сенсорным экраном высокой точности JD-EM6000AV2M

Держатель для измерительного модуля

Держатель под 1 оптический модуль OTDR, CD, PMD, OSA
(включает стандартный аккумулятор и AC/DC адаптер)
JD-E6100
Держатель под 1 транспортный модуль Ethernet, SONET/SDH, Fiber Channel, OTN
(включает аккумулятор повышенной мощности и AC/DC адаптер)
JD-E6300
Опции для платформы MTS-6000 (аппаратные - заказываются одновременно с платформой)
Опция Wi-Fi* JD-E60V2WIFI
Опция Bluetoth* JD-E60V2BLUE
Опция жесткого диска 100 GB SATA (требуется для транспортных приложений)* JD-E60V2HDISK
Опция измерителя мощности (PM)* JD-E80EPM
Опция измерителя мощности (PM) и визуального локатора повреждений (VFL)* JD-E80EPMVFL
Опция SLM - интеллектуальная рефлектометрия* JD-ESMARTFTTA-6KV2
Видеомикроскоп P5000i для контроля чистоты коннекторов и портов FC, SC, ST, LC JD-EDFSCOPE5KI
* Данные опции встраиваются в платформу аппаратно в процессе производства и должны заказываться одновременно с платформой.



OTDR. Модули оптического рефлектометра для MTS-6000AV2
(Важно: для установки модуля требуется держатель JD-E6100)

Длина волны, нм Источник излучения
Измеритель мощности
Динамический
диапазон, дБ
Ширина
импульса
Мертвая зона, м
(события/потери)
Код для заказа
850/1300
1310/1550
  24 / 24
40 / 40
1 нс-20 мкс
3 нс-20 мкс
0.25 / 2
0.6 / 2
JD-E8146A
1310/1550 + 41 / 40 5 нс-20 мкс 0.65 / 2 JD-E8126B
1310/1550 + 45 / 44.5 2 нс-20 мкс 0.6 / 2 JD-E8126C
1310/1550 + 50 / 50 2 нс-20 мкс 0.5 / 2.5 JD-E8126D
1310/1550
1650 с фильтром
+ 45 / 45 / 43 2 нс-20 мкс 0.6 / 2 JD-E8138C-65
850/1300
1310/1550/1625
  24 / 24
40 / 40 / 40
1 нс-20 мкс
3 нс-20 мкс
0.25 / 2
0.6 / 2
JD-E8156A
1550   44.5 2 нс-20 мкс 0.6 / 2 JD-E8115C
1550   50 2 нс-20 мкс 0.5 / 2.5 JD-E8115D
1310/1550/1625 + 41 / 40 / 40 5 нс-20 мкс 0.65 / 2 JD-E8136B
1310/1550/1625 + 45 / 45 / 44 2 нс-20 мкс 0.6 / 2 JD-E8136C
1310/1550/1625 + 50 / 50 / 50 2 нс-20 мкс 0.5 / 2.5 JD-E8136D
1550/1625   50 / 50 2 нс-20 мкс 0.5 / 2.5 JD-E8129D-62
1310/1490/1550 + 45 / 44.5 / 45 2 нс-20 мкс 0.6 / 2 JD-E8139C
1625 с фильтром   44 2 нс-20 мкс 0.6 / 2 JD-E81162C
1625 с фильтром   50 2 нс-20 мкс 0.5 / 2.5 JD-E81162D
1650 с фильтром    43 2 нс-20 мкс 0.6 / 2 JD-E81165C
1650 с фильтром   48 2 нс-20 мкс 0.5 / 2.5 JD-E81165D



OSA. Модули анализатора оптического спектра
(Важно: для установки модуля требуется держатель JD-E6100)

Анализатор спектра OSA-110M, полировака PC 2304/91.02
Анализатор спектра OSA-110M, полировака APC 2304/91.12
Анализатор спектра повышенной мощности OSA-110H, полировака PC 2304/91.03
Анализатор спектра повышенной мощности OSA-110H, полировака APC 2304/91.13
Анализатор спектра с внутриполосным OSNR OSA-110R, полировака PC 2304/91.04
Анализатор спектра с внутриполосным OSNR OSA-110R, полировака APC 2304/91.14

Технические характеристики модульной платформы VIAVI MTS-6000AV2

Дисплей 8" дюймов TFT цветной сенсорный экран, LCD 800x600

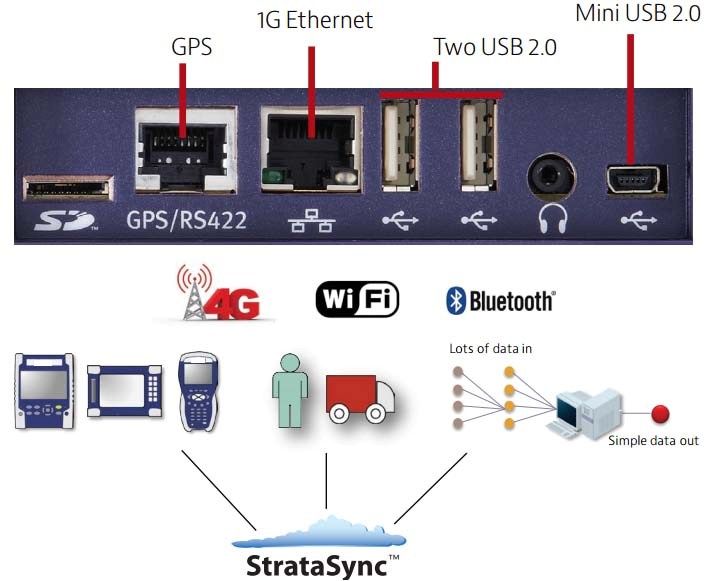

Интерфейсы USB 2.0 - 2 шт.
Mini-USB 2.0
RJ45 LAN 10/100/1000 Mbps
RS422
Bluetooth (опция)
WiFi 802.11 b/g/n (опция)
Аудио выход
Интерфейс micro SD
Внутренняя память 2GB (128MB для хранения)
Источник питания
Батарея Батарея LiON
AC/DC адаптер Вход 100–240 V, 50–60 Hz, Выход 19 V DC/4.7 A
Габариты
Платформа с держателем 6100 и батареей 290 x 188 x 97 мм (11.5 x 7.4 x 3.8 дюймов)
Вес
Платформа (без модуля и батареи) 2.4 кг (5.3 lb)
Платформа (с держателем 6100 и батареей) 3.4 кг (7.5 lb)
Условия эксплуатации
Температура работы (без опций) –20 до +50°C (–4 до 122°F)
Температура работы (с опциями) 0 до +40°C (32 до 104°F)
Температура хранения –20 до +60°C (–4 до 140°F)
Влажность 0 до 95% без конденсации
Измеритель мощности (опция)
Калиброванные длины волн 850, 1310, 1490, 1550, 1625 нм
Диапазон длин волн 800 до 1650 нм с шагом 1 нм
Точность ±0.2 дБ
Диапазон измеряемой мощности +10 до –60 дБм
Максимальное разрешение 0.01 дБ/0.01 нВт
Тип коннектора Универсальный 2.5 мм
Оптический телефон (опция)
Динамический диапазон 45 дБ
Функции Переговорное устройство, передача данных
Класс лазера Класс 1
Тип коннектора Универсальный 2.5 мм
Визуальный локатор повреждений (VFL)
Длина волны 650 нм
Режим излучения CW, 1 Гц
Класс лазера Class 2 по стандарту EN60825-1 и FDA21 CFR часть 1040.10

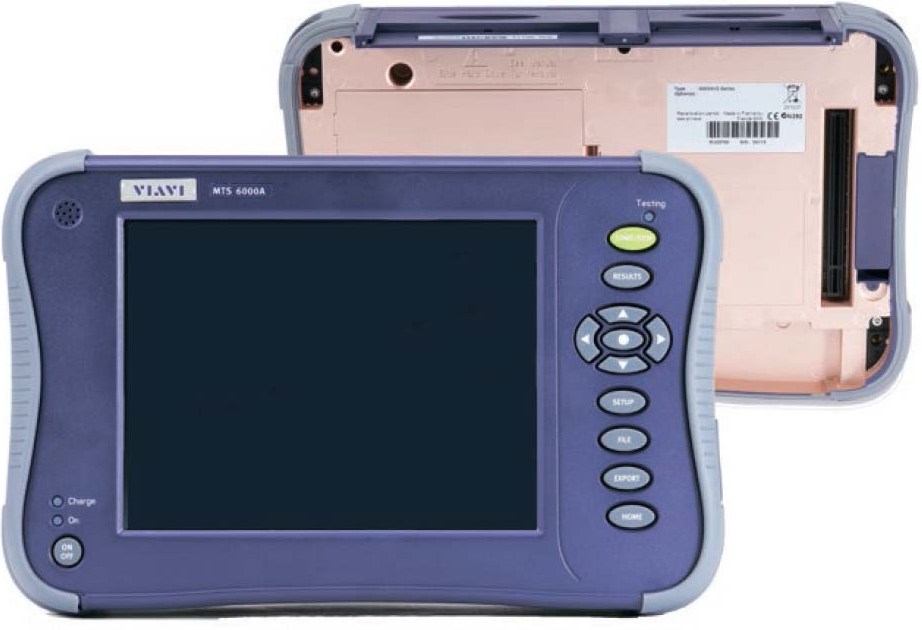

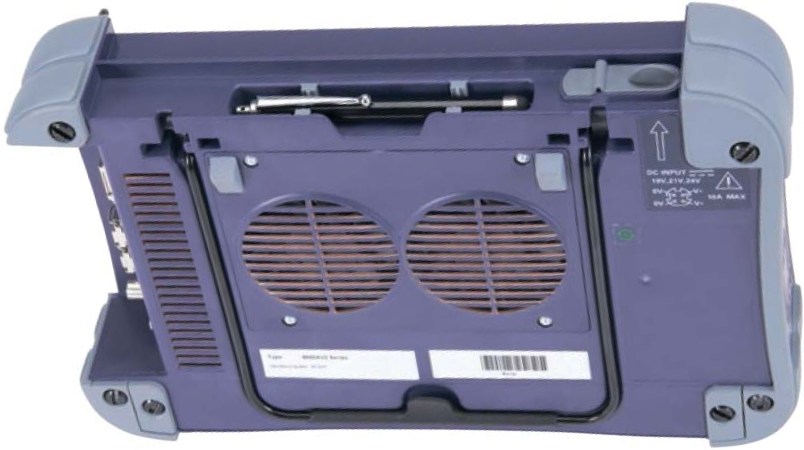

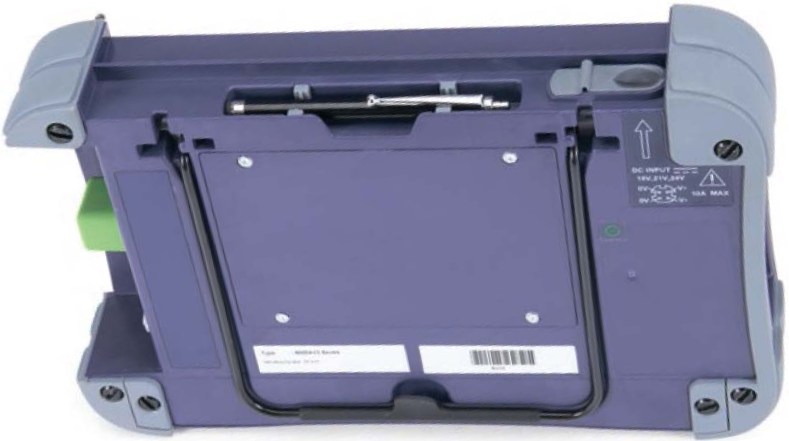

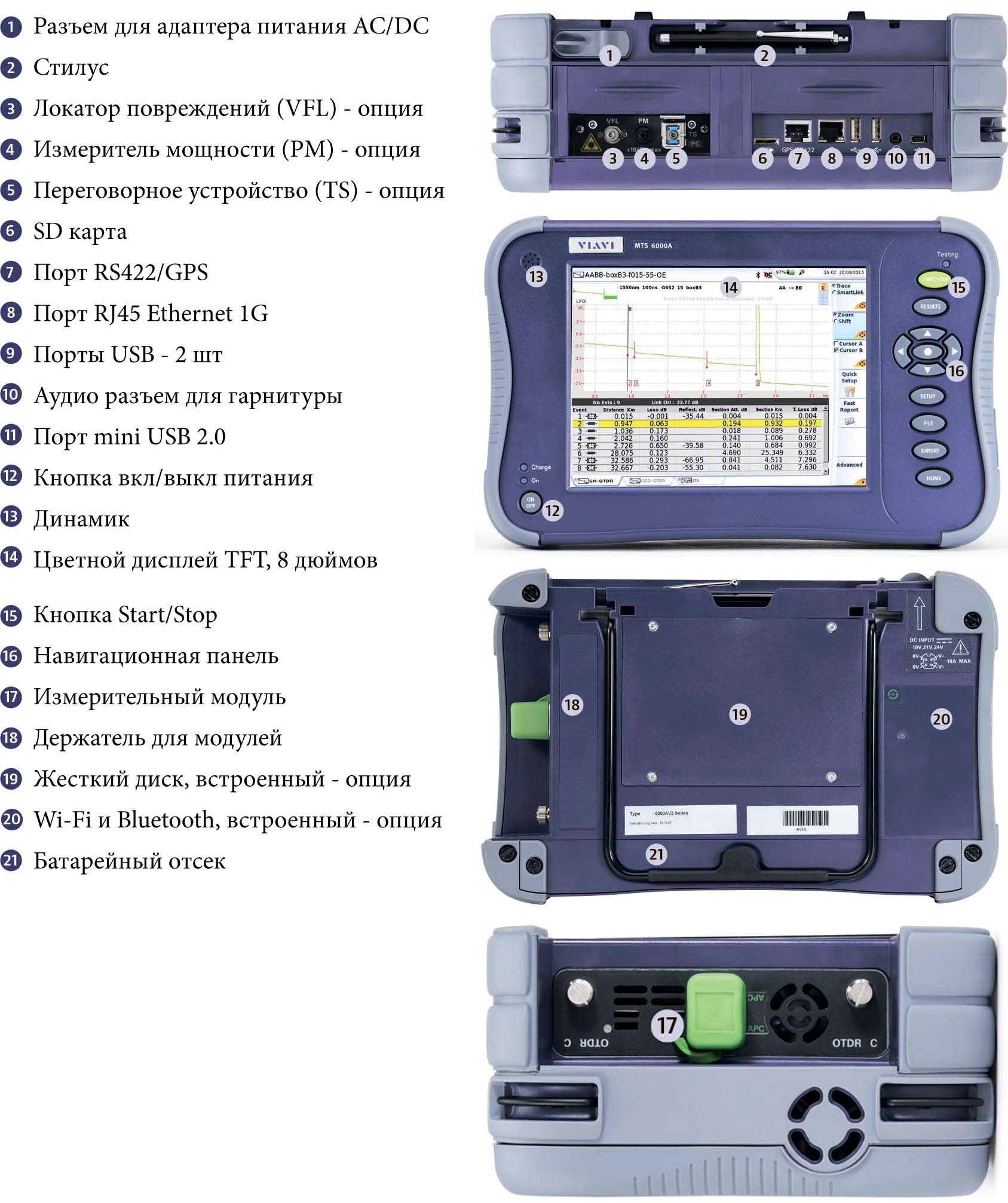

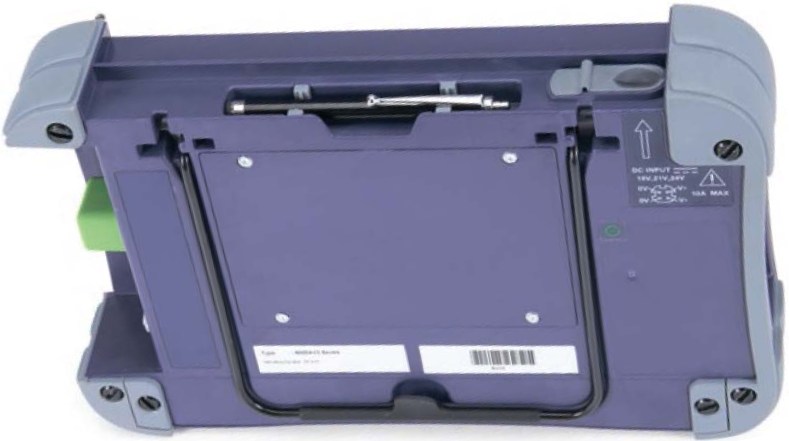

Конструктивное исполнение модульной платформы VIAVI MTS-6000 AV2:

Основные преимущества платформы VIAVI MTS-6000AV2:

Удобство использования и компактный дизайн оптимизируют ваши инвестиции:

  • Получите непревзойденную гибкость с более чем 100 доступными тестовыми приложениями.
  • Поставщики услуг выбирают это модульное решение для развертывания сетей 40 G и провеления системных испытаний до 400 G.

Преимущества облачной технологии управления и хранения данных:

  • Контроль результатов испытаний с помощью StrataSync ™.
  • Доступ к облаку через Wi-Fi или 4G LTE.
  • Привязка GPS-координат к тестам.

Защита инвестиций:

  • Совместимость с более чем 80 модулями и готовыми к будущим технологиям.
  • Возможность добавлять нужные приложения в любое время.

Приложения:

  • Компактное решение для инстраляции, обслуживания и поиска неисправностей оптических сетей.
  • Проверка оптического разъема и полная характеристика волокна с OTDR, IL, ORL, CD, PMD и AP.
  • WDM / ROADM с встроенным анализатором спектра (OSA) и OSA с высоким разрешением.
  • Ethernet 10 Мбит / с - 10 GE (Слои 1-4).
  • Fibre Channel 1, 2, 4, 8 и 10 G.
  • Интерфейсы eNode B CPRI и OBSAI fronthaul.
  • TDM / PDH / SDH / SONET 1,5 Мбит / с - 10 Гбит / с.
  • OTN (2,7 - 112 Гбит / с).
  • TrueSpeed ​​тестирвоание пропускной способности RFC 6349 TCP.

Облачный сервис - Ваши инвестиции в будущее:

  • Используйте StrataSync для настройки и управления результатами тестирования.
  • Удаленный доступ позволит эксперту быстрее устранить проблемы с Ethernet, WiFi, 4G и LTE.
  • Привязывайте свои измерения к GPS-координатам.

Используйте новые технологии тестирования сетей:

  • Быстрая загрузка системы.
  • Батарея нового поколения с литиевым полимером (LiPoly) увеличивает время автономной работы.
  • Жесткий диск 100 G SATA позволит хранить тысячи отчетов.
  • Большой 8" сенсорный экран с высокой контрастностью для работы при ярком освещении.

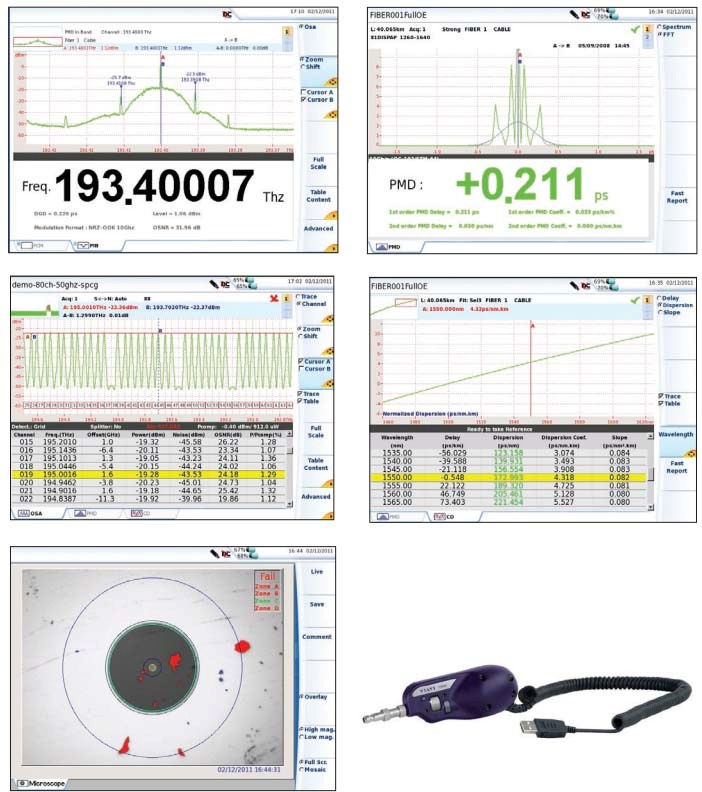

Более 20 приложений для испытаний оптики:

Качество соединительного разъема:

  • Проверка качества подключения к линии с помощью встроеного анализа PASS / FAIL.
  • Сертифицируйте сеть на соответствие отраслевым стандартам, или спецификациям IEC.

Дисперсия:

  • Проверьте пригодность вашей транспортной сети для высокоскоростной передачи данных с помощью модулей для комбинированного тестирования CD, PMD и AP.

WDM / ROADM

  • Защитите свои инвестиции с помощью модулей анализатора спектра (OSA), поддерживающих все приложения CWDM и DWDM, включая тестирование 40 G / 100 G с новыми типами модуляции.
  • Измерьте истинный OSNR в сетях ROADM и 40 G с высоким уплотнением каналов.
  • Анализируйте сигналы WDM 400 G Nyquist с первым полевым анализатором спектра.




Рефлектометрия (OTDR), Потери (IL) и Затухание суммарных отражений линии (ORL).

  • Разнообразие рефлектометрических модулей для тестирования пассивных сетей (PON), городских и магистральных линий, а также пригодность оптического волокна для CWDM систем.
  • Подберите нужные Вам длины волн передачи оптического сигнала.
  • Проводите многоволновые рефлектометрические измерения для внедрения и обслуживания CWDM.
  • Выполняйте автоматические двунаправленные тестирования и экономьте время.
  • Измеряйте потери оптического сигнала (IL), контролируйте суммарные потери всех отражений (ORL) и снимайте рефлектограмму линии (OTDR) с помощью одного модуля и с одного порта без переключений.


Опции для базовой платформы MTS-6000AV2M

JD-E80EPMVFL Опция измерителя мощности и VFL c 2,5мм UPP коннектором - встраивается в базу
JD-E80ETSPM Опция переговорного устройства TS и измерителя мощности PM - встраивается в базу
JD-E80ETSPMVFL Опция переговорного устройства TS, измерителя мощности PM и VFL - встраивается в базу
JD-E60V2WIFI Опция встроенного WiFi для MTS-6000Av2 - встраивается в базу
JD-E60V2BLUE Опция встроенного Bluetooth для MTS-6000Av2 - встраивается в базу
JD-EDFSCOPE5KI Опция видео-микроскопа P5000i для MTS-2000/4000/6000/5800 и HST-3000
JD-E60V2HDISK Жесткий диск SATA для MTS-6000Av2

Аксессуары для базовой платформы MTS-6000AV2M

JD-E6100 Держатель E6100 под 1 оптический модуль для MTS-6000Av2, вкл. стандартный аккум., AC/DC адаптер
JD-E6300 Держатель E6300 под 1 оптический или транспортный модуль для MTS-6000Av2, вкл. аккум. повышенной мощности, AC/DC адаптер
JD-E60LIVHP2 Дополнительный Li-Ion аккумулятор повышенной мощности для MTS-6000Av2 (10.8В, 7.2Ач, Lithium Ion, 204)
JD-E60LiIon Дополнительный Li-Ion аккумулятор для MTS-6000 (11.1В, 6.6Ач, Lithium Ion, 204S)
JD-E80lighter Зарядное устройство от прикуривателя
JD-ESCASE6KV2 Сумка-чехол ESCASE6KV2 для MTS-6000A V2
JD-E40SCASE1 Мягкая сумка для MTS-2000/MTS-4000
JD-EOFS100 ПО Optical Fiber Trace OFS100
JD-EOFS200 ПО Optical Fiber Cable OFS200
