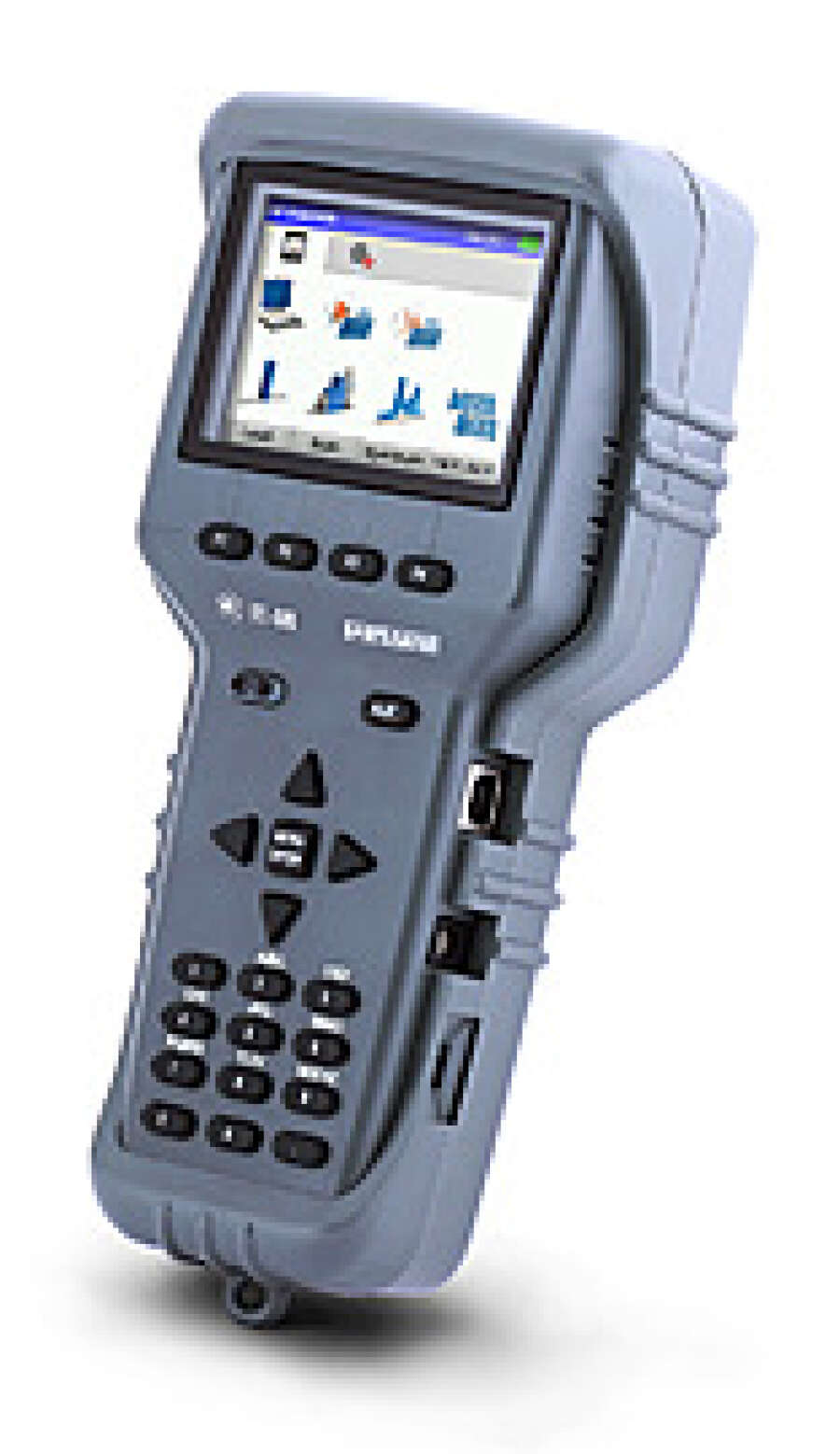

PLANAR ИТ-084 - рефлектометр импульсный

Артикул: PLN-IT-084

Цена:

Средний срок поставки: 4-5 недель

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Рефлектометр импульсный ПЛАНАР ИТ-084 применяется при контроле и настройке сетей распределительных приемных систем телевидения и радиовещания. ИТ-084 позволяет измерять длину кабеля, расстояние до повреждений с определением характера повреждения, коэффициента укорочения кабелей.

Прибор может быть использован как в лабораторных условиях (при питании от внешнего источника питания), так и в полевых условиях (при питании от встроенного аккумулятора).

Комплект поставки:

  • модуль базовый МБ-08 - 1 шт.
  • модуль сменный МС-084 - 1 шт.
  • транспортировочный кейс - 1 шт.

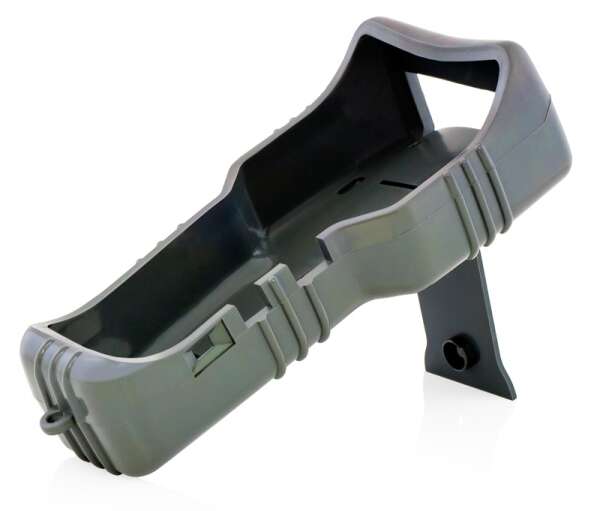

  • защитный кожух - 1 шт.
  • аккумулятор NiMH, AA - 6 шт.
  • блок питания БП12/0,8 - 1 шт.
  • ВЧ переход “F”-”F” - 1 шт.
  • CD диск с программным обеспечением - 1 шт.
  • кабель для USB порта - 1 шт.
  • руководство по эксплуатации - 1 шт.
  • формуляр - 1 шт

Технические характеристики ПЛАНАР ИТ-084

Диапазон измерения расстояния 1 - 1600 м
Разрешение по измеряемому расстоянию (D - диапазон измерения длины, M - масштаб) D * 0,004 / M м
Пределы установки коэффициента укорочения кабеля (PVF) 1000 - 3000
Входное сопротивление, переключаемое 50 / 75 Ом
Допустимое рабочее суммарное значение переменного частотой до 50 Гц и постоянного напряжения на входе 70 В
Компенсация затухания зондирующего сигнала в линии от 0 до 60 дБ
Шаг изменения коэффициента усиления приемника 3 дБ
Уровень подавления помех с частотой до 50 Гц не менее 80 дБ
Длительность зондирующего импульса, переключаемая из ряда 7, 25, 100, 500 нс
Напряжение зондирующего импульса при ненагруженном входе при выходном сопротивлении 75 Ом - не менее 3 В
при выходном сопротивлении 50 Ом - не менее 2 В
Предел допускаемой абсолютной погрешности измерения в рабочем диапазоне температур окружающего воздуха (D - диапазон измерения длины, M - масштаб, L - измеренное значение дальности)
± ((D * 0,004 / M) + (0,003 * L)) м
Индикация длины 7 разрядов на ГД
Время установления рабочего режима не более 1 мин
Питание от сети переменного тока напряжением 220 ± 22 В с частотой 50 ± 0,5 Гц с содержанием гармоник не более 5% через блок питания БП12/0,8
от внешнего источника постоянного тока напряжением 12 ± 0,6 В с пульсациями не более 0,5 В и силой тока 0,6 А
от внутренних аккумуляторов емкостью не менее 2100 мАч
Сила тока, потребляемая прибором от внешнего источника питания и аккумуляторов
не превышает 0,8 А
Время непрерывной работы прибора в нормальных условиях от аккумуляторов емкостью 2100 мАч не менее 6 часов
Время непрерывной работы прибора в нормальных условиях при сохранении своих технических характеристик при питании от внешних источников не менее 24 часов
Габаритные размеры прибора 200х90х55 мм
Вес прибора 0,6 кг



Нормальные условия эксплуатации измерителя:
  • температура окружающего воздуха (23±5) ºС;
  • относительная влажность воздуха (55±25) %;
  • атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
  • переходные напряжения соответствуют II категории монтажа.
Рабочие условия эксплуатации измерителя:
  • температура окружающего воздуха от минус 10 до плюс 40 °С;
  • относительная влажность воздуха не более 90% при температуре воздуха 25 ºС;
  • атмосферное давление 84-106 кПа (630-795 мм.рт.ст.)
