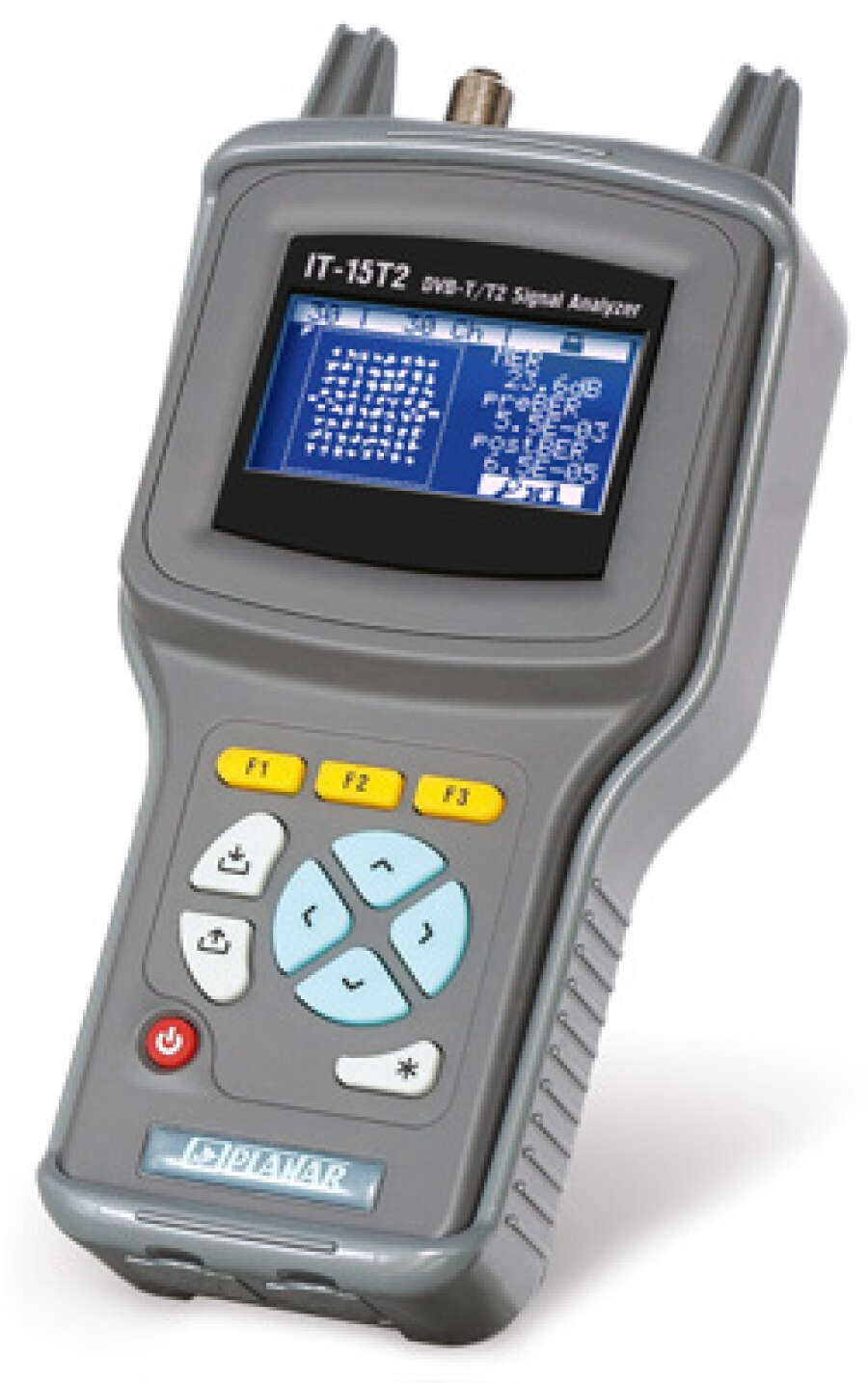

ПЛАНАР ИТ-15T2 -анализатор сигналов DVB-Т/Т2

Артикул: PLN-IT-15T2

Цена:

Средний срок поставки: 4-5 недель

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Анализатор сигналов эфирного телевизионного вещания ПЛАНАР ИТ-15Т2 служит для измерения параметров телевизионных каналов:

  • с аналоговой модуляцией:

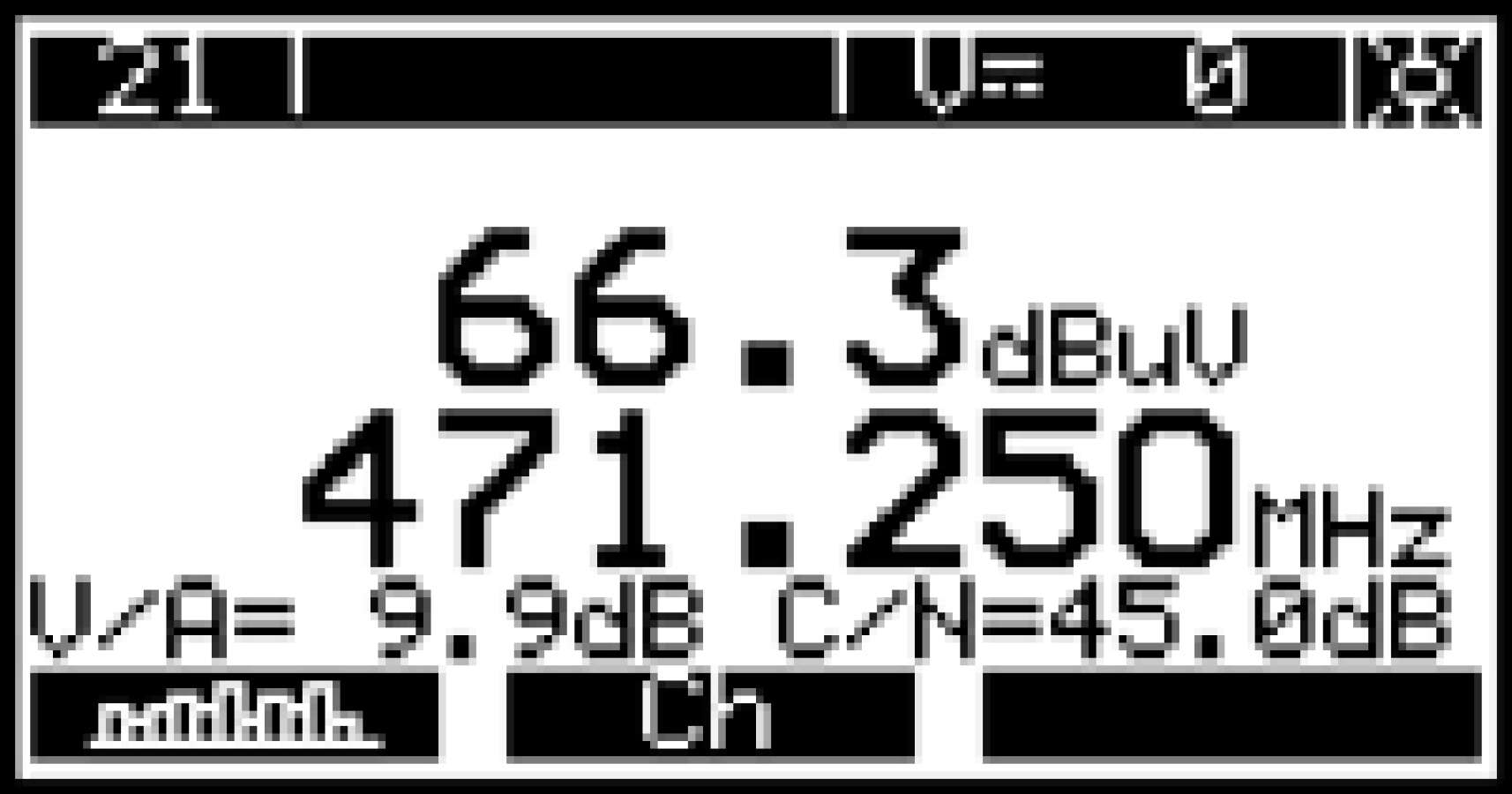

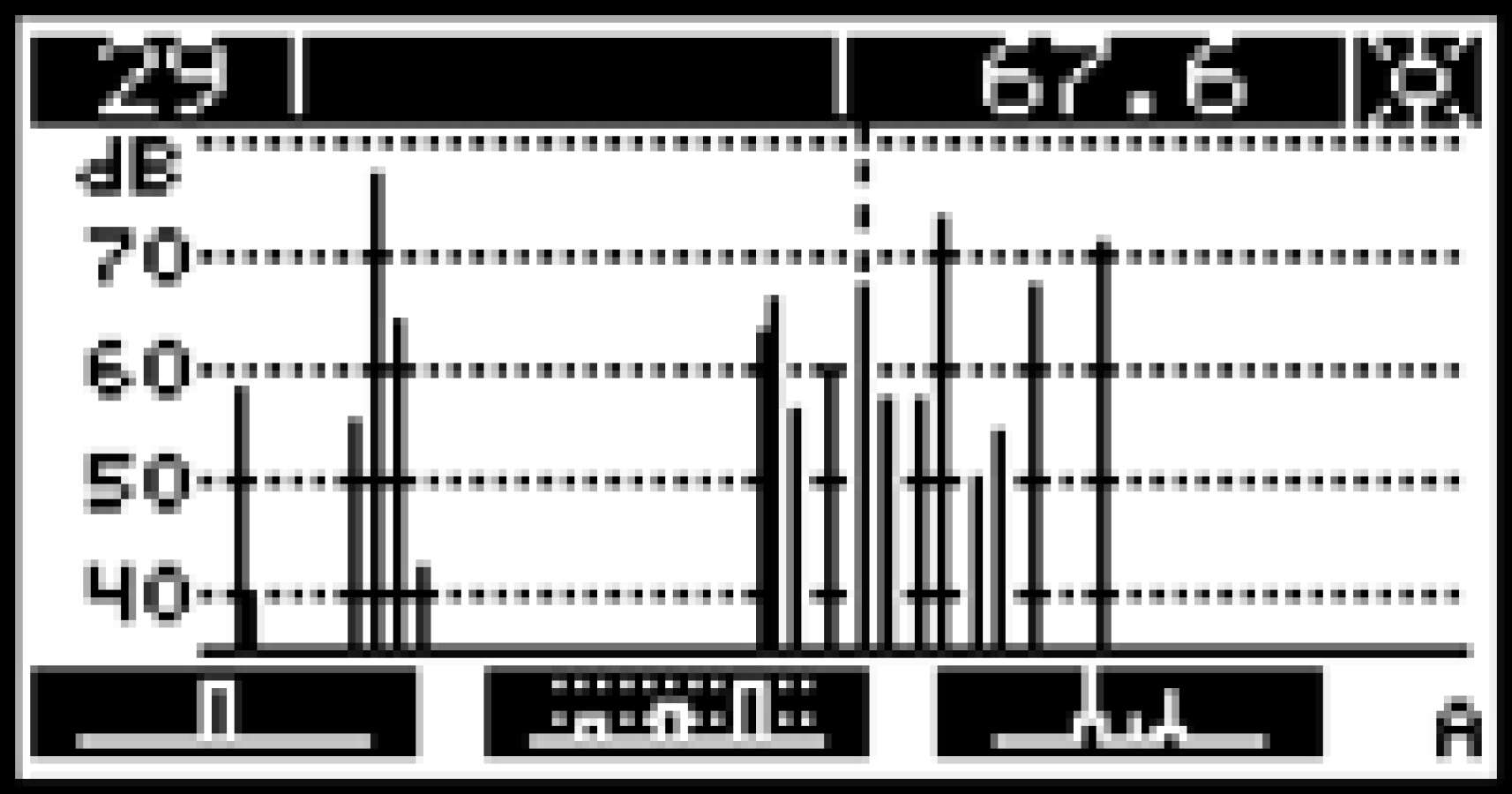

    • уровень напряжения радиосигнала изображения,
    • разность уровней напряжения радиосигналов изображения и звукового сопровождения,
    • отношение радиосигнала изображения к шуму в полосе частот канала изображения,
  • с цифровой модуляцией:
    • фактический уровень напряжения радиосигнала и отношения радиосигнала цифрового телевизионного вещания к шуму в канале распределения.
  • для телевизионного сигнала стандарта DVB-T - показателей качества приема:
    • коэффициент ошибок модуляции цифрового потока MER,
    • частота появления ошибочных битов BER до декодера Витерби,
    • частота появления ошибочных битов BER после декодера Витерби,
    • счетчик ошибочных пакетов после декодера Рида-Соломона,

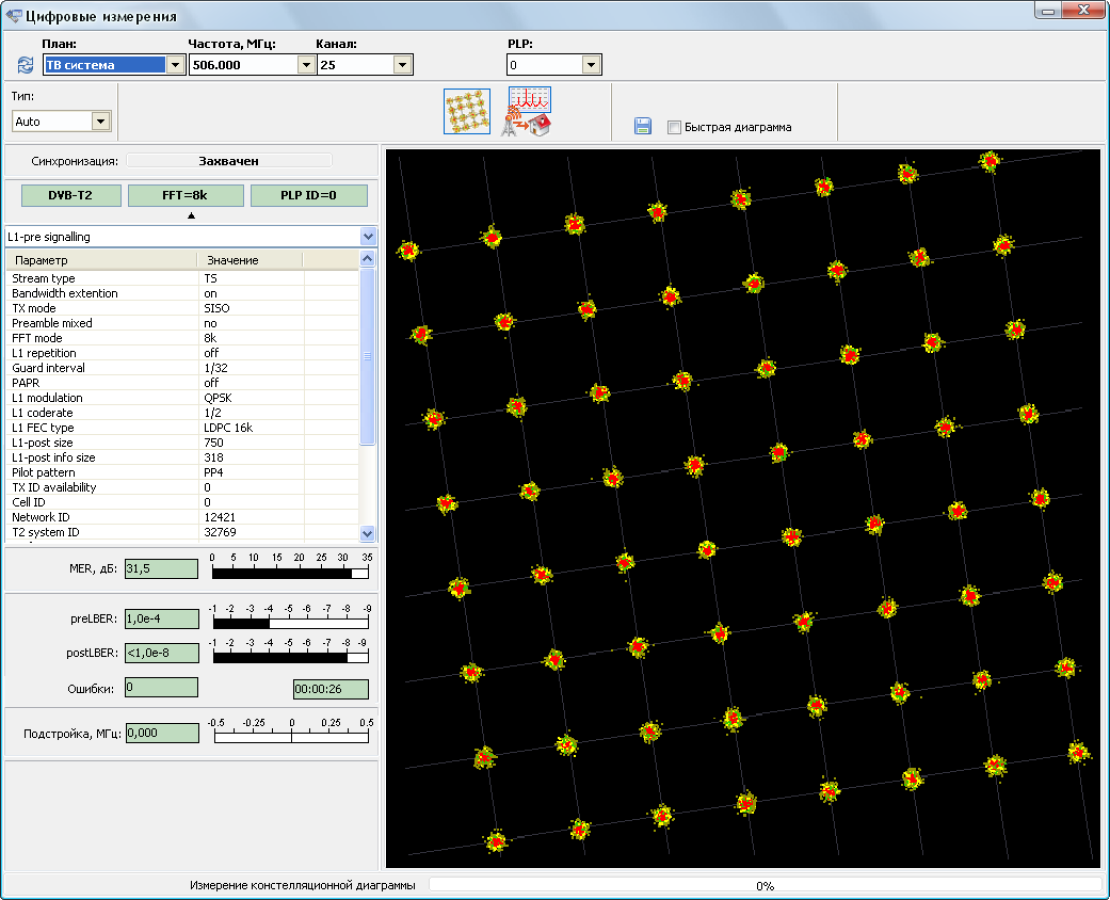

    • констелляционная диаграмма,

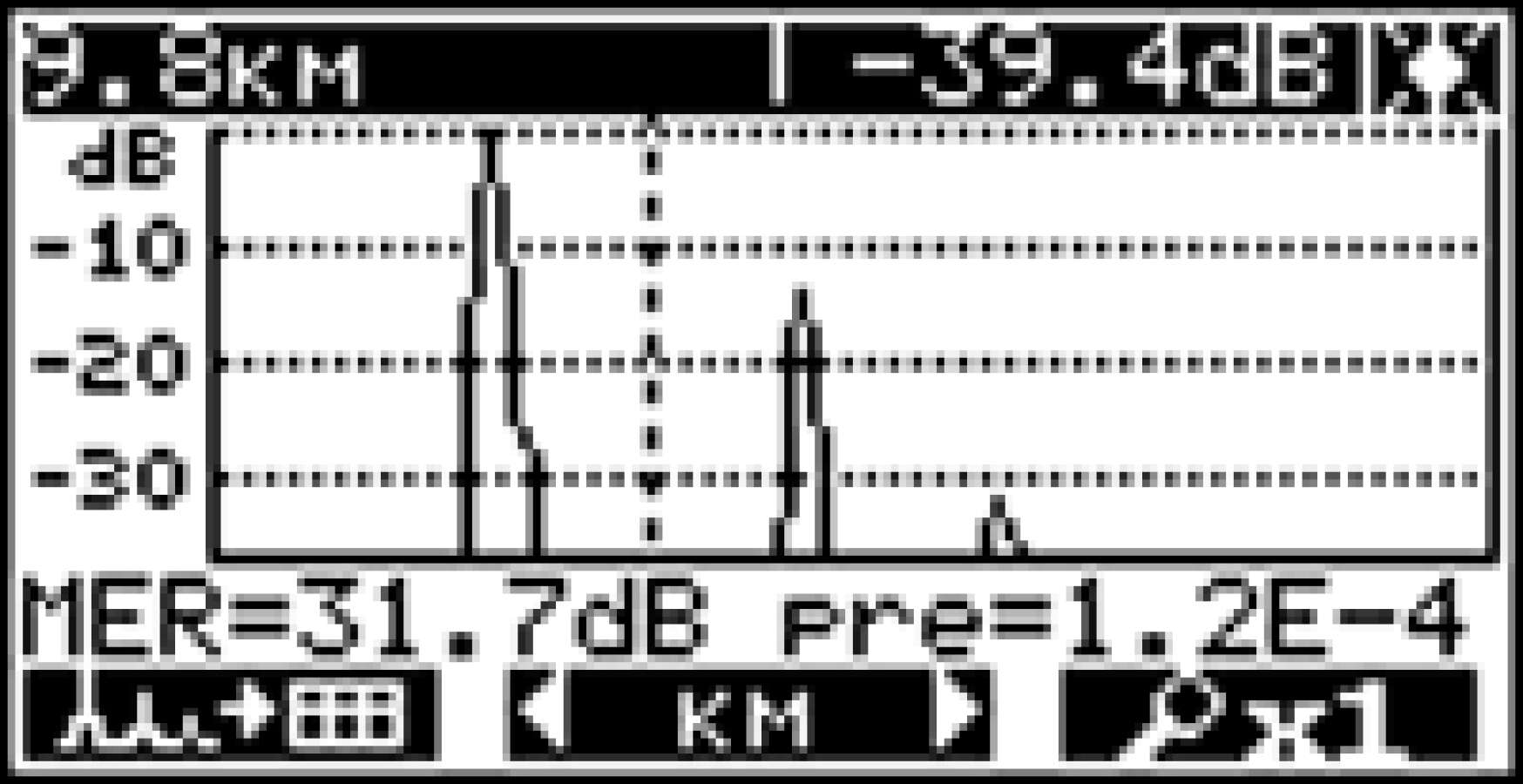

    • импульсная характеристика канала (эхо диаграмма).

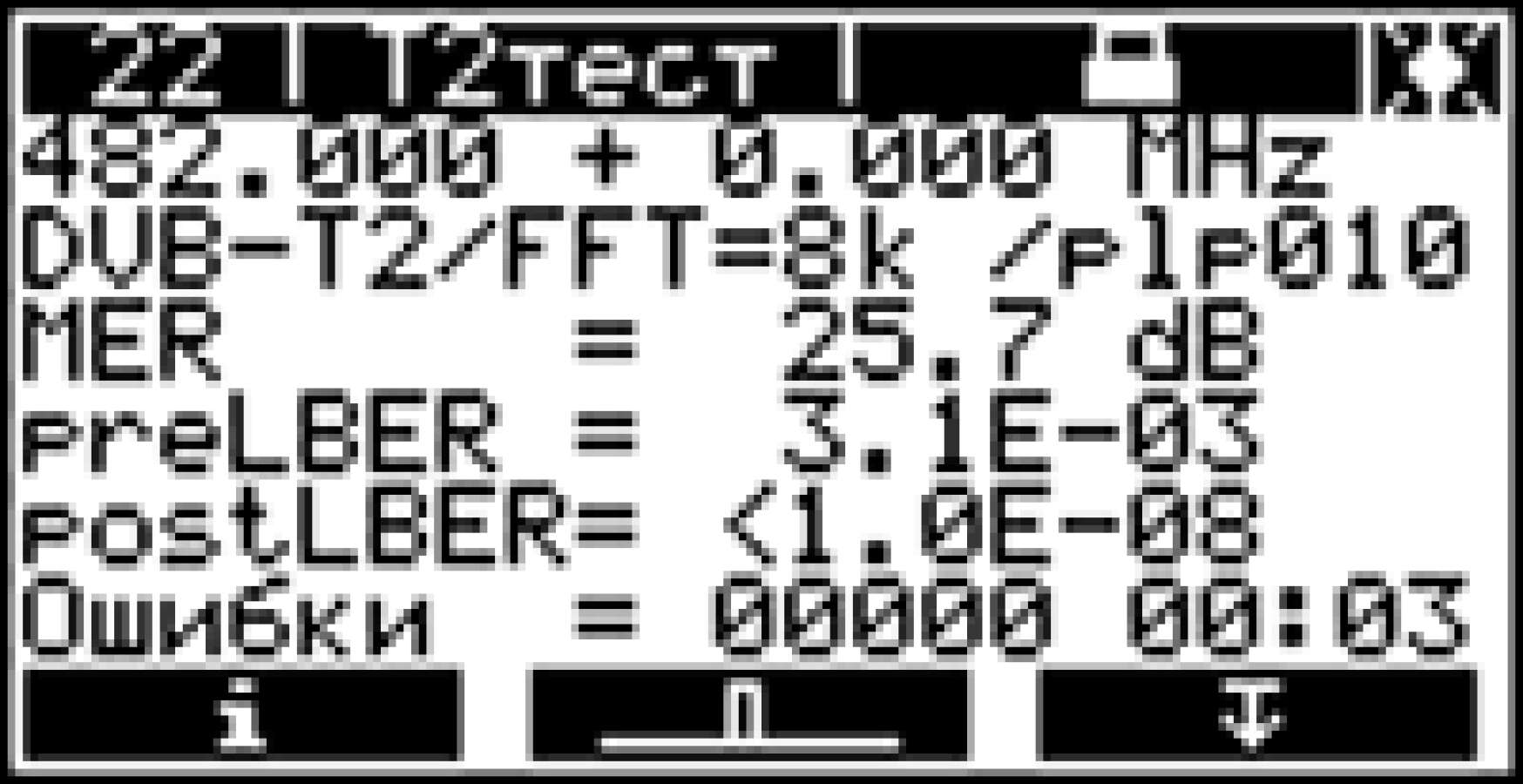

  • для телевизионного сигнала стандарта DVB-T2 - параметров:
    • MER,
    • BER до и после декодера LDPC,
    • счетчик ошибочных пакетов после декодера BCH,

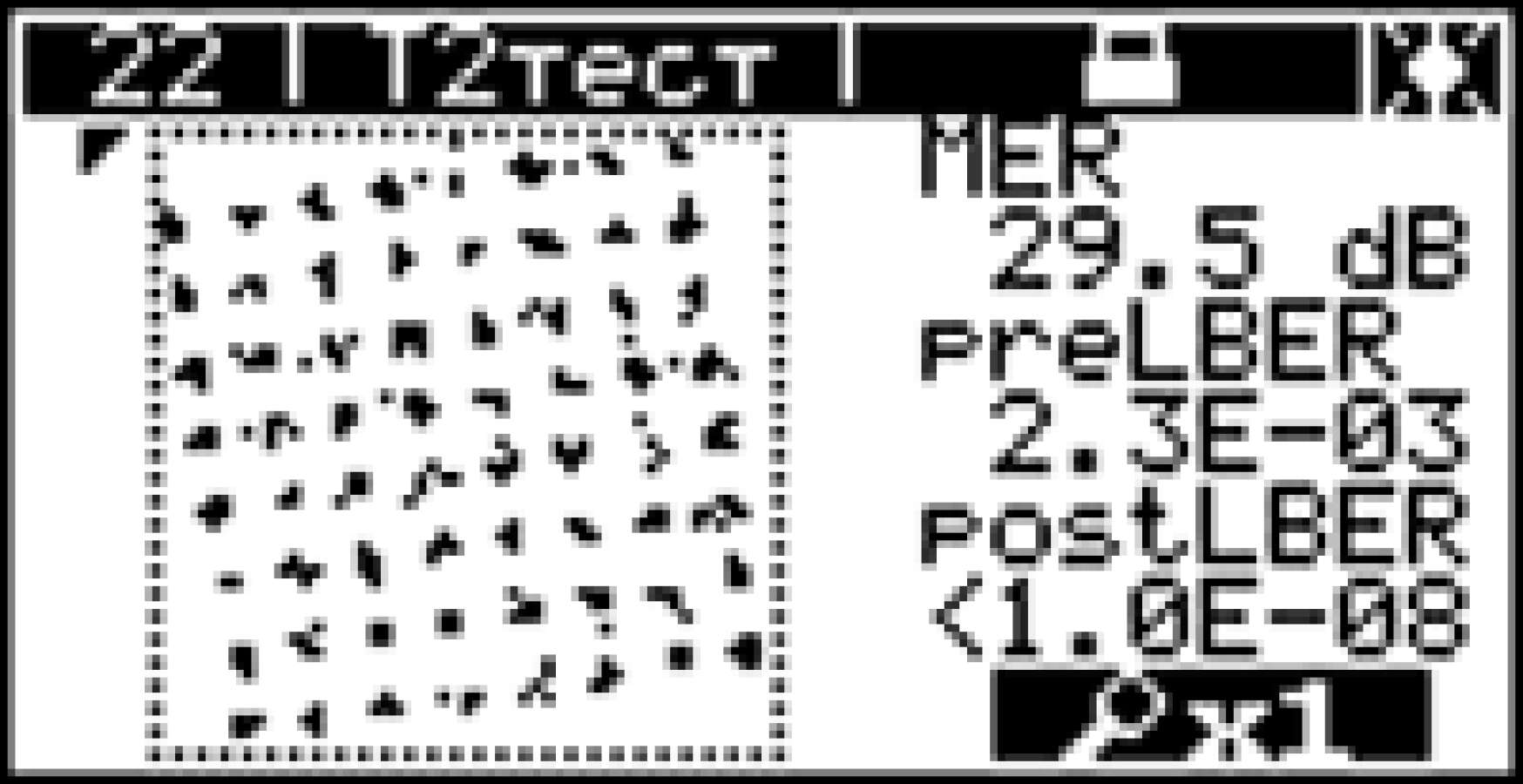

    • констелляционная диаграмма,

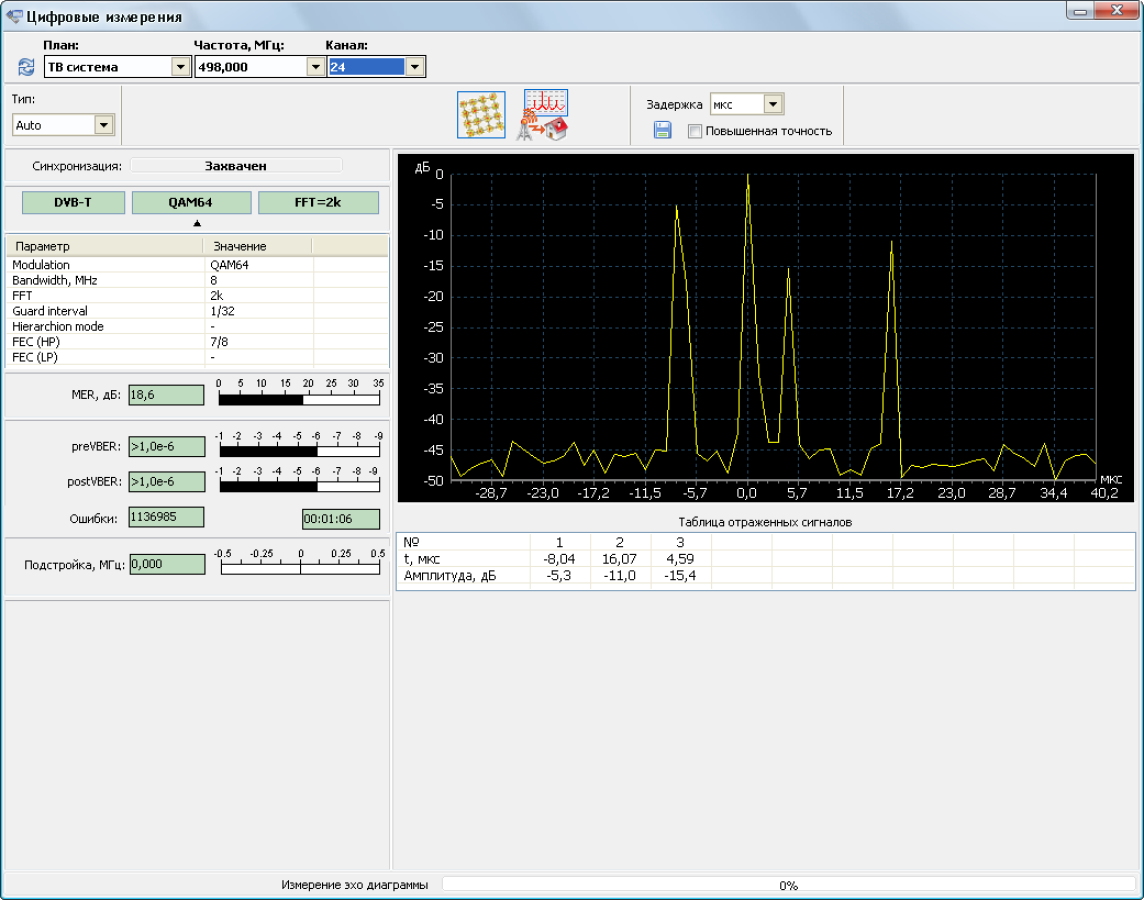

    • эхо диаграмма.

ПЛАНАР ИТ-15Т2 обеспечивает режим автоматического определения параметров настройки на канал.

Измеритель ИТ-15Т2 можно подключать к персональному компьютеру для получения доступа к дополнительным сервисным режимам. Прибор позволяет подавать напряжение питания на внешние устройства через входной разъем, а также измерять постоянное и переменное напряжение дистанционного питания сетей распределительных приемных систем телевидения и радиовещания.

Записная книжка может хранить 16 частотных планов и 130 страниц каналов с результатами измерения параметров каналов.

В комплекте с прибором идет программа для ПК ItToolsT2.

Возможности программы ItToolsT2:

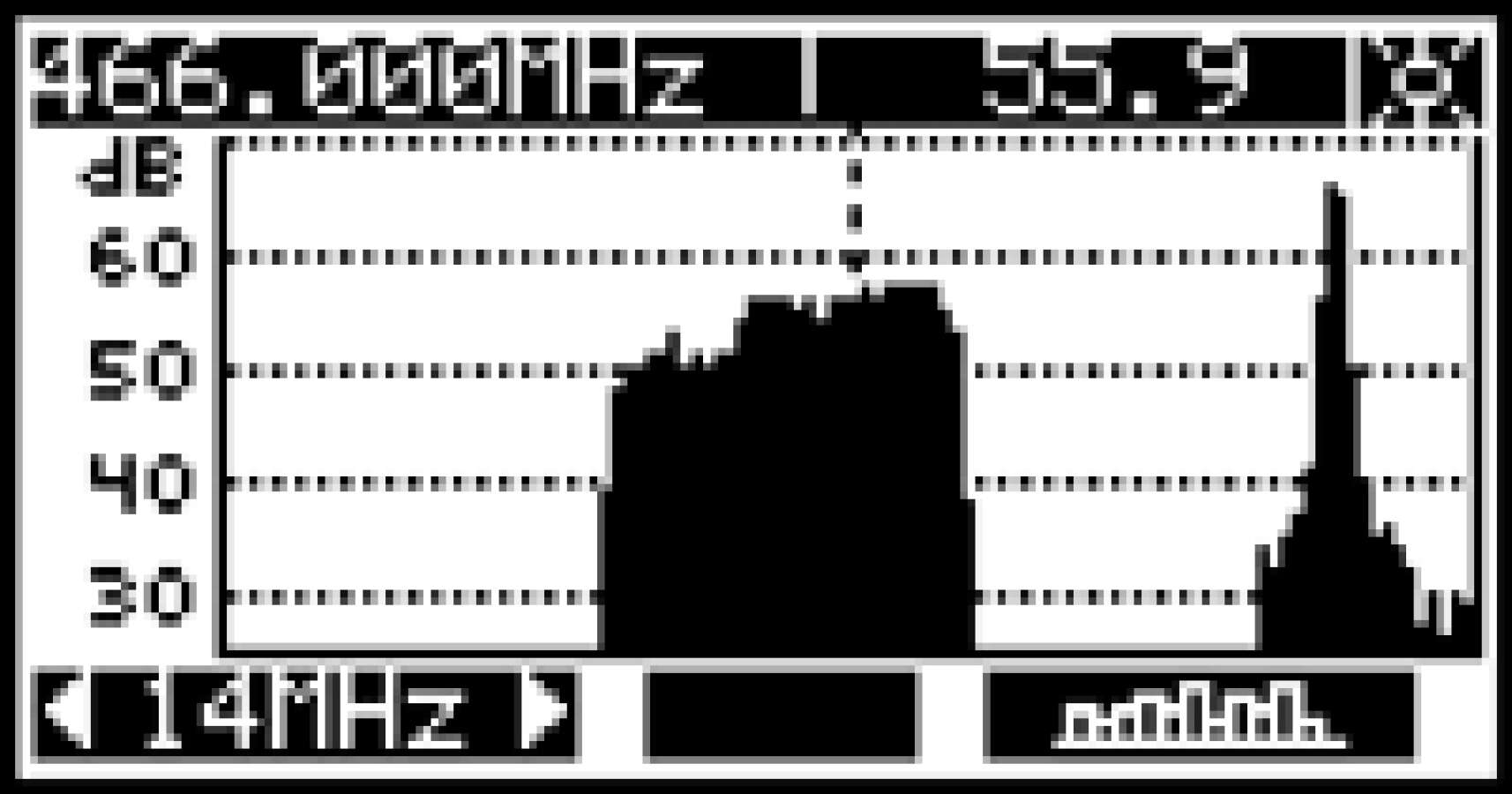

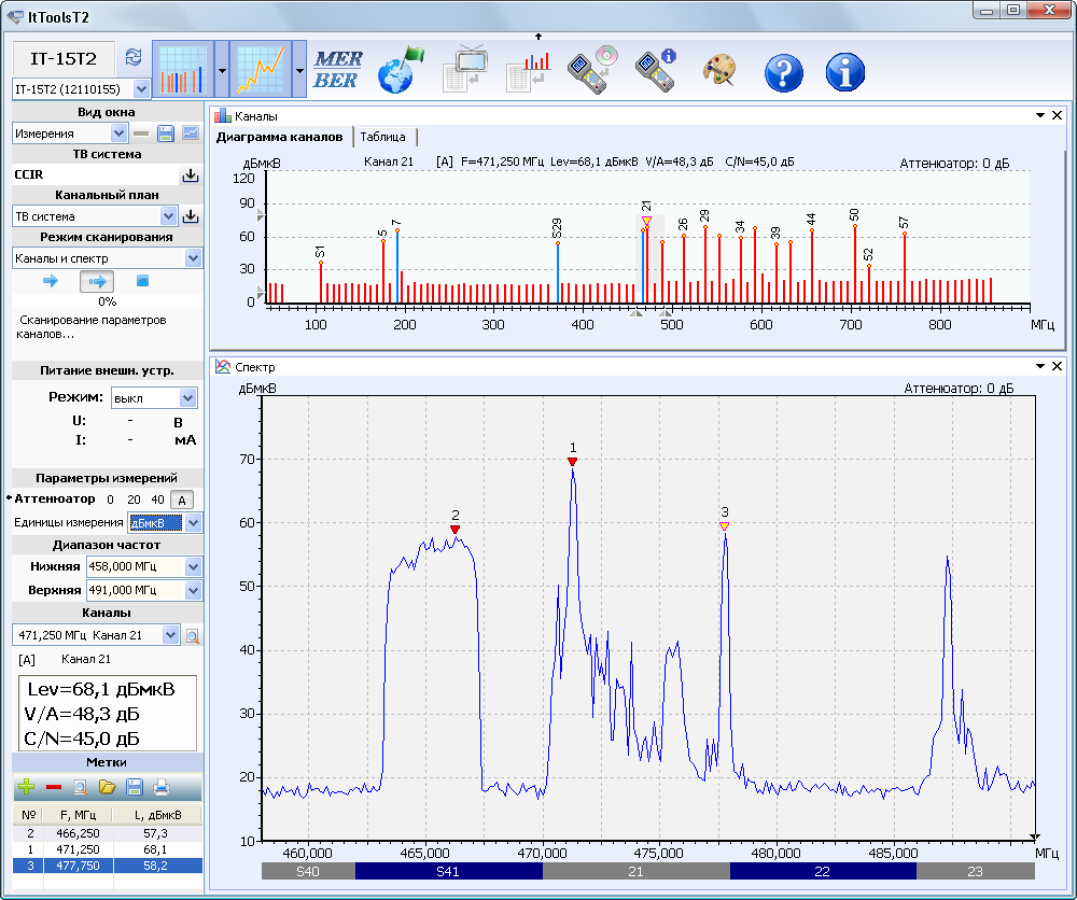

  • работа в режиме виртуального прибора с измерением параметров каналов в виде гистограммы, анализатора спектра, констелляционной и эхо-диаграммы с параметрами DVB-T/T2 каналов;
  • чтение, создание новых, редактирование, загрузка в измеритель и сохранение частотных планов, страниц записной книжки каналов и таблицы телевизионной системы;
  • документирование результатов измерения прибора в графическом и табличном виде с возможностью вывода на печать;
  • обновление программного обеспечения прибора.

Комплект поставки:

  • измеритель ИТ-15Т2 - 1 шт.
  • защитный кожух -  1 шт.
  • аккумулятор Li-Ion (встроенный) - 1 шт.
  • ВЧ переход “F”-”F” – 1 шт.
  • USB кабель - 1 шт.
  • программное обеспечение на CD - 1 шт.
  • руководство по эксплуатации - 1 шт.
  • формуляр - 1 шт.

Технические характеристики ПЛАНАР ИТ-15Т2

Диапазон рабочих частот 45 - 900 МГц
Шаг перестройки по частоте 125 кГц
Выбор стандарта распределения каналов
OIRT, CCIR и загружаемая с ПК
Диапазон измеряемых уровней 30…120 дБмкВ
Разрешение по измеряемому уровню 0,1 дБ
Пределы допускаемой основной абсолютной погрешности измерения напряжения в диапазоне измеряемых уровней на частоте настройки в рабочем диапазоне частот
± 1,5 дБ
Пределы допускаемой абсолютной погрешности измерения в рабочем диапазоне температур окружающего воздуха ±2,2 дБ
Полоса пропускания канала измерения по уровню минус 3 дБ
230 ± 60 кГц
Индикация частоты 6 разрядов на ГД
Индикация номера канала 3 разряда на ГД
Индикация уровня сигнала 4 разряда на ГД
Индикация MER 3 разряда на ГД
Время установления рабочего режима не более 5 мин
Параметры DVB-T сигнала:
  • тип модуляции поднесущих
  • ширина полосы канала
  • число поднесущих канала
  • защитный интервал
  • иерархическая модуляция
  • относительная скорость кода



  • QPSK, QAM16, QAM64
  • 7, 8 МГц
  • 2к, 8к
  • 1/32, 1/16, 1/8, 1/4
  • α=1, α=2, α=4
  • 1/2, 2/3, 3/4, 5/6, 7/8
Параметры DVB-T2 сигнала:
  • ширина полосы канала
  • спецификация стандарта
  • число поднесущих канала
  • режим расширенной полосы канала
  • защитный интервал
  • схема размещения поднесущих пилот-сигналов
  • типы модуляции поднесущих PLP-потока
  • режим наклона констелляции PLP-потока
  • размер BB-фрейма PLP-потока
  • относительная кодовая скорость PLP-потока
  • 7, 8 МГц
  • v1.1.1
  • 1k, 2k, 4k, 8k, 16k, 32k
  • есть
  • 1/128, 1/32, 1/16, 1/8, 1/4, 19/128, 19/256
  • PP1 – PP8
  • QPSK, QAM16, 64, 256
  • есть
  • 16k, 64k
  • 1/2, 2/3, 3/4, 3/5, 4/5, 5/6
Диапазон измерения MER 5 - 35 дБ
Разрешение по измерению MER 0,1 дБ
Рабочий диапазон фактических уровней напряжения радиосигнала в режиме измерения цифровых параметров 50 - 110 дБмкВ
Диапазон измерения BER:
  • для сигнала DVB-T до декодера Витерби
  • для сигнала DVB-T после декодера Витерби
  • для сигнала DVB-T2 до декодера LDPC
  • для сигнала DVB-T2 после декодера LDPC



  • 1,0x10-2…1,0x10-6
  • 1,0x10-3…1,0x10-8
  • 5,0x10-2 …1,0x10-6
  • 1,0x10-4 …1,0x10-8
Допустимое отклонение частоты канала от частоты настройки:
  • для сигнала DVB-T
  • для сигнала DVB-T2



  • ±0,5 МГц
  • ±0,1 МГц
Питание
от внешнего источника постоянного тока напряжением от 10 В до 14 В с пульсациями не более 0,5 В
от внутренних аккумуляторов емкостью не менее 1500 мАч
Время непрерывной работы прибора в нормальных условиях от аккумуляторов емкостью 1500 мАч не менее 3 часов
Время непрерывной работы прибора в нормальных условиях при сохранении своих технических характеристик при питании от внешних источников не менее 24 часов
Габаритные размеры прибора 193x94x53 мм
Вес прибора 0,5 кг



Нормальные условия эксплуатации измерителя:
  • температура окружающего воздуха (23±5) ºС;
  • относительная влажность воздуха (55±25) %;
  • атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
  • переходные напряжения соответствуют II категории монтажа.
Рабочие условия эксплуатации измерителя:
  • температура окружающего воздуха от минус 10 до плюс 40 °С;
  • относительная влажность воздуха не более 90% при температуре воздуха 25 ºС;
  • атмосферное давление 84-106 кПа (630-795 мм.рт.ст.)
