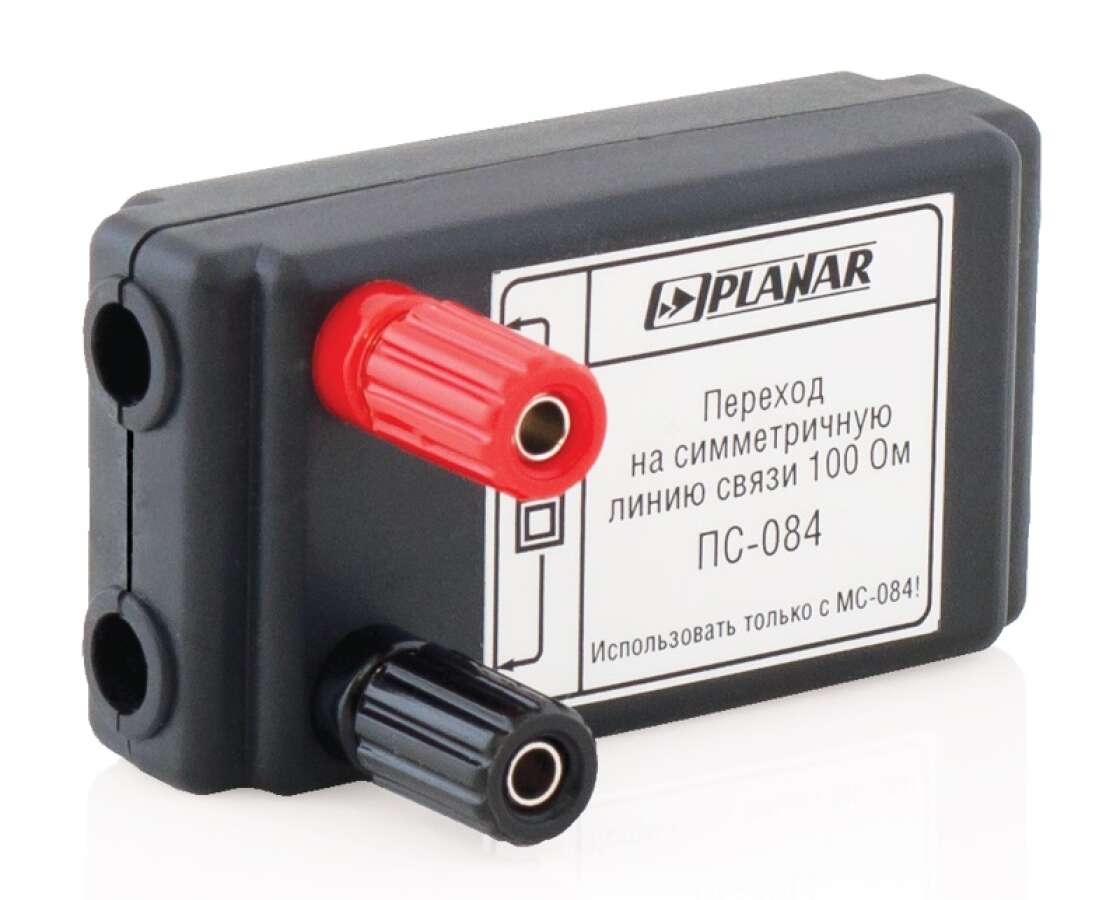

Переход ПЛАНАР ПС-084 служит для согласования входа рефлектометра импульсного ИТ-084 с симметричными линиями связи с сопротивлением 100 Ом (двухпроводные линии, витые пары).
Рефлектометр импульсный ИТ–084 с переходом ПС-084 позволяет производить измерения на симметричных кабелях (в том числе состоящих из витых пар): длины кабеля, расстояния до неоднородности или повреждения кабелей с определением характера повреждения, а также коэффициента укорочения кабеля.
Рефлектометр импульсный ИТ–084 с переходом ПС-084 может быть использован при установке, проверке и обслуживании Ethernet–сетей (UTP CAT5), телефонных сетей, силовых кабелей (в обесточенном состоянии).

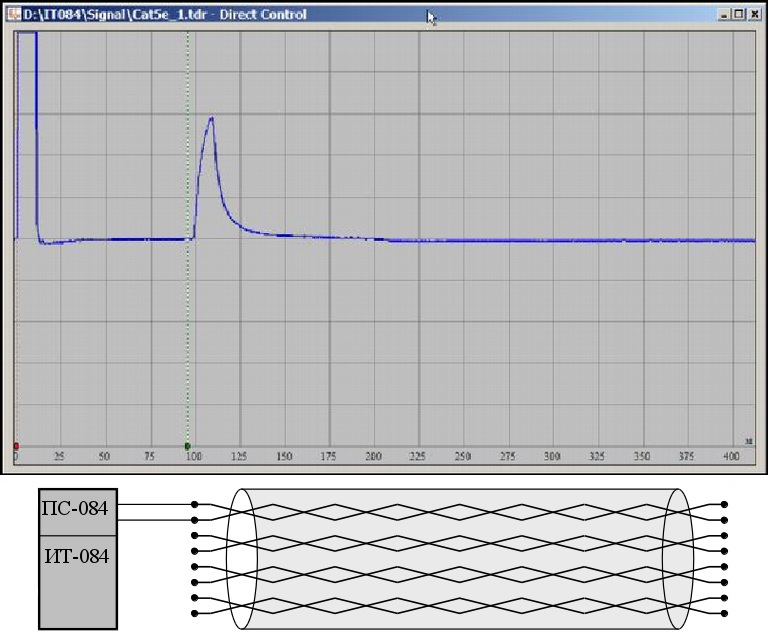

Рефлектограмма и схема измерения кабеля в режиме холостого хода (ХХ) на витой паре

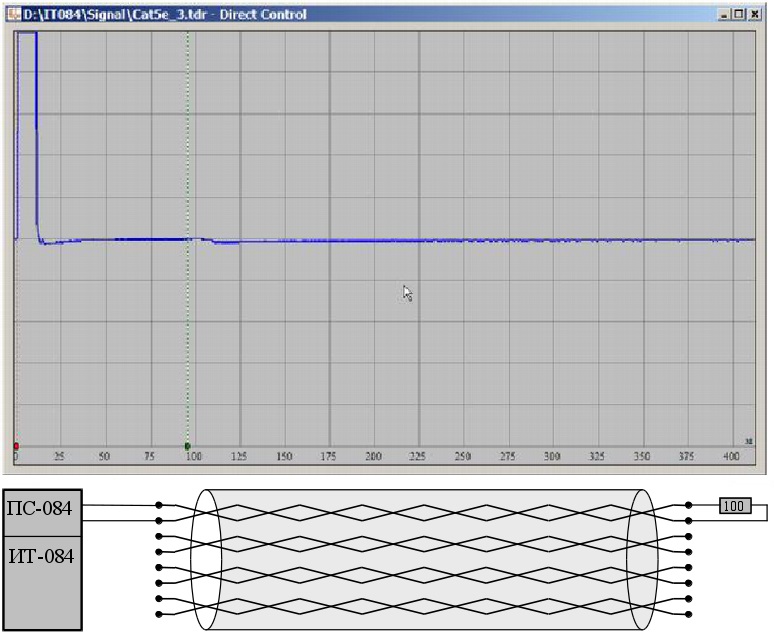

Рефлектограмма и схема измерения кабеля при согласовании нагрузки на витой паре

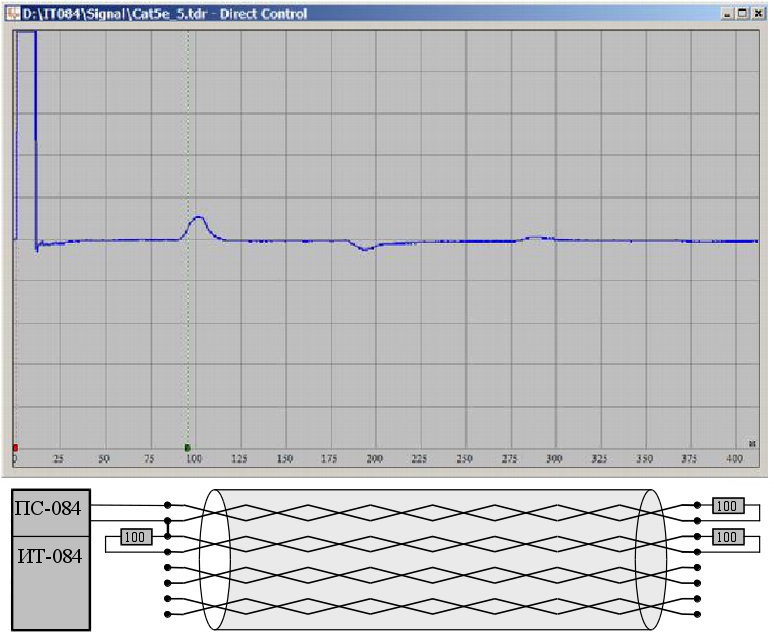

Рефлектограмма и схема измерения кабеля при межпарном замыкания по одному проводу двух согласованных витых пар, на выходе кабеля

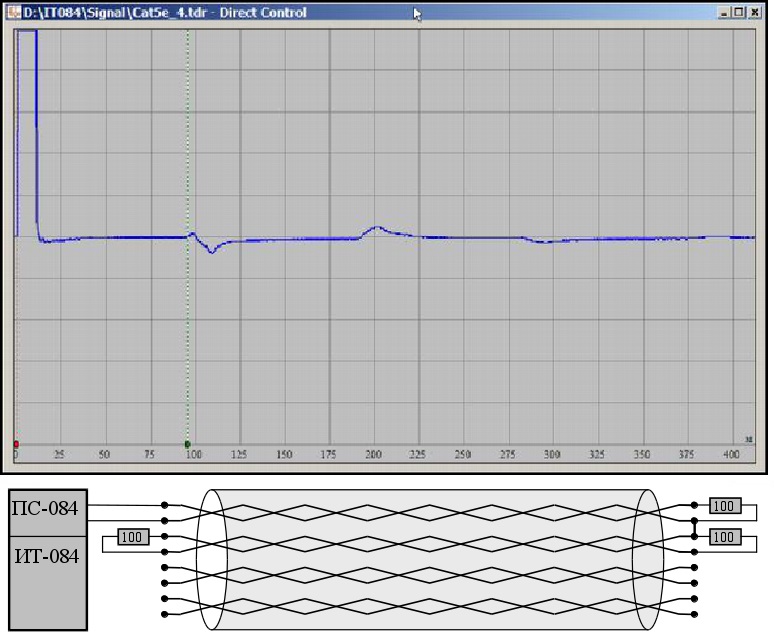

Рефлектограмма и схема измерения кабеля при межпарном замыкания по одному проводу двух согласованных витых пар, на входе кабеля

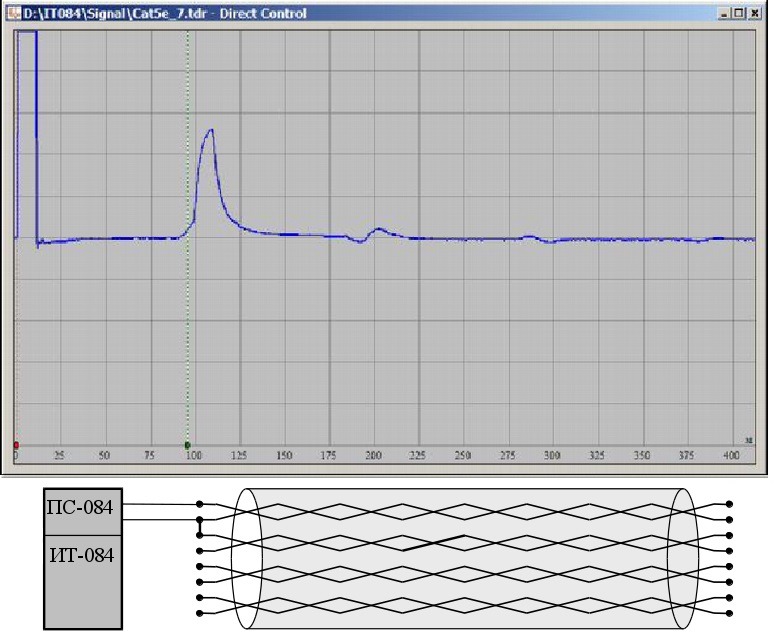

Рефлектограмма и схема измерения кабеля при межпарном замыкания по одному проводу двух витых пар в режиме ХХ, на выходе кабеля

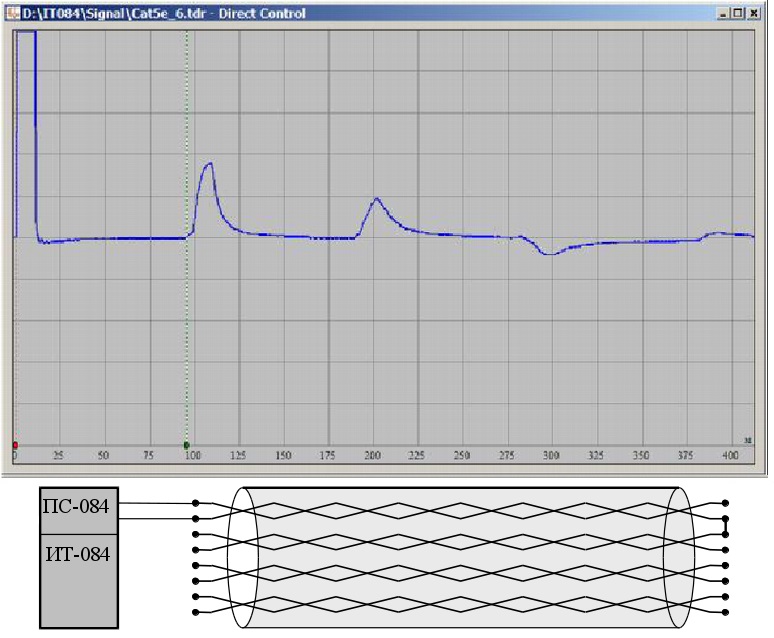

Рефлектограмма и схема измерения кабеля при межпарном замыкании по одному проводу двух витых пар в режиме ХХ, на входе кабеля
| Тип входного разъема (со стороны ИТ-084) | F-male |
| Тип выходного разъема (со стороны измеряемой линии) |
две приборных клеммы 4 мм
|
| Гальваническая развязка входа и выхода | да |
| Сопротивление согласования входа | 75 Ом |
| Сопротивление согласования выхода | 100 Ом |
| Затухание несогласованности со стороны выхода | не более -17 дБ |
| Ослабление амплитуды зондирующих импульсов в переходе | 7±1,0 дБ |
|
Допустимое суммарное значение переменного (с частотой до 50 Гц) и постоянного напряжения на выходе
|
250 В |
| Габариты | 84x46x65 мм |
| Вес | 0,1 кг |
