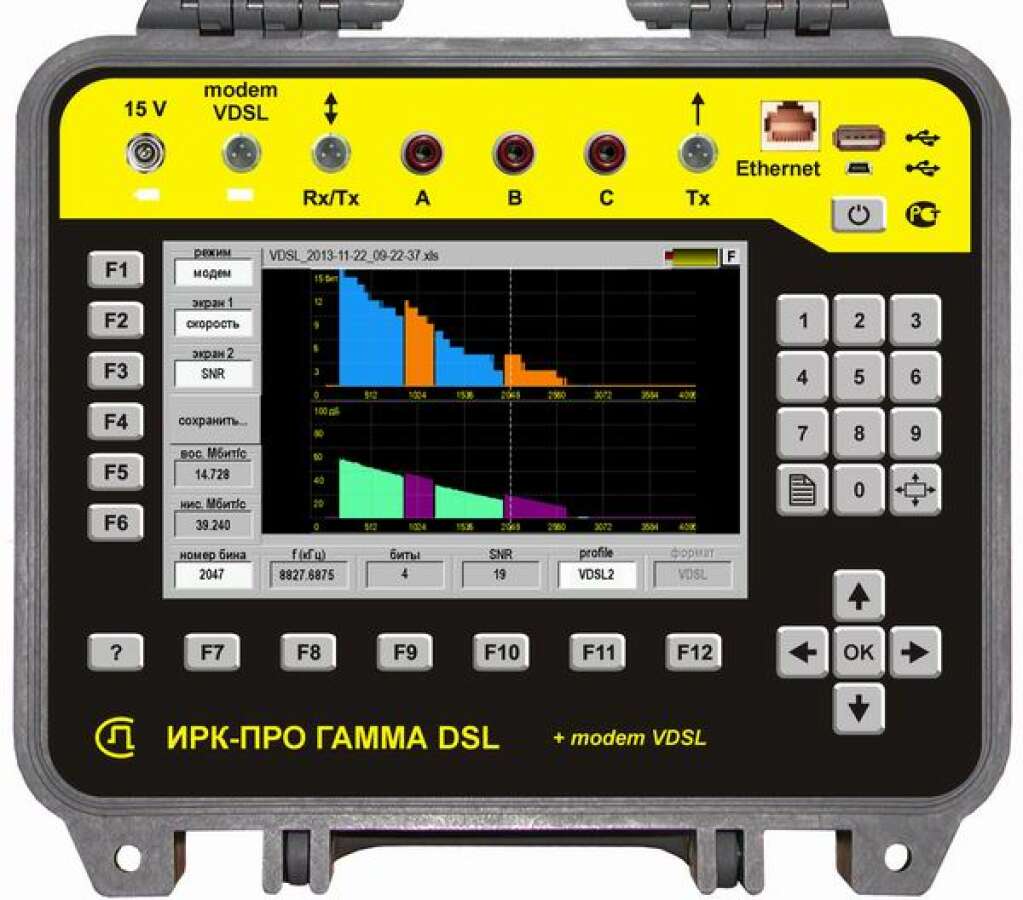

Связьприбор ИРК-ПРО Гамма VDSL - кабельный прибор

Артикул: 3-30-7058

Цена: 144 000 ₽

Средний срок поставки: 2-4 недели

Запросить аналоги Скидки
x
Сумма заказа
Цена
от 0 ₽
144 000 ₽
Вопрос менеджеру
Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Кабельный прибор СВЯЗЬПРИБОР ИРК-ПРО Гамма VDSL представляет из себя анализатор линий ADSL/ADSL2/ADSL2+/VDSL2, SHDSL, HDSL, E1, мощный рефлектометр для магистральных кабелей и городских кабелей ТПП, DSP рефлектометр, измерительный мост и встроенный VDSL-модем. Может работать в лабораторных и полевых условиях.

Основные особенности и функциональные возможности СВЯЗЬПРИБОР ИРК-ПРО Гамма VDSL

  • Ударопрочный корпус с сенсорным жидкокристаллическим цветным экраном с разрешением 800х480 точек
  • Система «мгновенный старт»
  • Многофункциональное меню
  • Связь с компьютером через USB
  • Запись результатов на внешний Flash накопитель
  • Поддержка работы с компьютерной мышкой
  • Поддержка базы данных кабелей
  • Функция "Список кабелей" позволяет ускорить процесс измерений. Кабель в списке «помнит» свои параметры
  • На карте кабеля показываются все муфты, занесенные в память прибора
  • COMMUNICATE - универсальная коммуникационная программа для обмена данными между прибором и ПК
  • Возможность наращивания новых измерительных и сервисных функций
  • В качестве удаленного модуля с прибором может работать генератор Сигма DSL, что позволяет получать быстрые измерения скоростного потенциала линии или участка

Функции рефлектометра

  • Определение расстояния до места повреждения кабеля
  • Определение характера повреждений
  • Измерение расстояния между неоднородностями волнового сопротивления
  • Определение длины кабеля
  • Функция подавления шумов в условиях интенсивных помех и стабилизация рефлектограмм

Функции измерительного моста ИРК-ПРО

  • Измерение сопротивления изоляции
  • Измерение электрической емкости
  • Измерение сопротивления шлейфа и омической асимметрии
  • Измерение расстояния до понижения изоляции кабеля
  • Измерение расстояния до места обрыва или перепутывания жил кабеля

Особенности DSP рефлектометра

  • Работа на длинных и проблемных кабелях
  • Логарифмический масштаб, позволяющий просмотреть весь кабель без использования усиления
  • Позиционирование измерительных курсоров по максимумам (минимумам)

Функции Ethernet

  • Проверка связи с удаленными компьютерами по протоколу TCP/IP
  • Проверка IPTV

Функции xDSL

  • Спектральный анализ рабочего затухания, шумов, асимметрии, возвратных потерь, NEXT, FEXT и пр.
  • Анализ скоростного потенциала
  • Поддержка технологий SHDSL, HDSL, E1 (ИКМ) и различных вариантов ADSL
  • Паспортизация линий связи под ADSL
  • Мониторинг импульсных помех и перерывов связи

Встроенный VDSL модем

  • Работа со станционным передатчиком VDSL2 / ADSL / ADSL2+
  • Определение стандарта
  • Получение данных о скорости, SNR, шуме
  • Длительный мониторинг



Комплект поставки

  • Прибор ИРК-ПРО Гамма DSL с VDSL модемом - 1 шт.
  • Комплект измерительных проводов - 1 шт.
  • Сетевой адаптер - 1 шт.
  • Аккумулятор (встроенный в прибор) - 1 шт.
  • Руководство по эксплуатации - 1 шт.

Технические характеристики СВЯЗЬПРИБОР ИРК-ПРО Гамма VDSL

Характеристики рефлектометра
Диапазоны измеряемых расстояний 25; 50; 100; 200; 400; 800; 1600; 3200; 6400; 12800; 25600; 51200 м
Максимальное разрешение 0,2 м
Перекрываемое затухание не менее 80 дБ
Регулируемая амплитуда зондирующего импульса 6 - 18 В с шагом 1 В
Длительность зондирующего импульса 16 - 50000 нс
Количество усреднений 2, 4, 8, 16, 32, 64, 128, 256, 512
Диапазон установки коэффициента укорочения 1 - 7 с шагом 0,001
Характеристики моста ИРК-ПРО
Диапазон измерения сопротивления изоляции 1 кОм – 50000 МОм
Максимальная погрешность измерения сопротивления изоляции

в диапазоне от 0 до 999 кОм: 2% + 1 ед.

в диапазоне от 1 до 999 МОм: 2% + 1 ед.

в диапазоне от 1000 до 4999 МОм: 5% + 1 ед.

в диапазоне от 5000 до 10000 МОм: 10% + 1 ед.

в диапазоне >10000 МОм: не нормируется

Диапазон измерения электрической емкости 0,1 – 2000 нФ
Максимальная погрешность измерения электрической емкости 2% + 1 ед.
Диапазон измерения сопротивления шлейфа 0 – 10 кОм
Максимальная погрешность измерения сопротивления шлейфа

в диапазоне от 0 до 3000 Ом: 0,1% + 0,1 Ом

в диапазоне от 3 до 10 кОм: 0,1 кОм

Испытательное напряжение 180 В
Диапазон измерения напряжения 0 – 300 В
Диапазон Rп в месте повреждения изоляции 0 – 20 МОм
Максимальная погрешность определения расстояния до места повреждения изоляции для Rп = 0 – 3 МОм: 0,1% + 1 м
Максимальная погрешность измерения омической асимметрии 0,1% + 1 ед.
Характеристики генератора xDSL
Выход генератора симметричный
Выходное сопротивление в соответствии с выбранной технологией
Затухание асимметрии не более -40 дБ
Выходной уровень 15 дБм на нагрузке 100 Ом (1,65 - 1,85 В)
Тип выходного сигнала

гармонический

сканирование по частоте

Частотный диапазон

в соответствии с выбранной технологией:

ADSL, ADSL2: 4 кГц - 1104 кГц (шаг 4,3125 кГц)

ADSL2+ : 4 кГц - 2208 кГц (шаг 4,3125 кГц)

SHDSL, HDSL: 1 кГц - 512 кГц (шаг 1 кГц)

E1 : 2 кГц - 1024 кГц (шаг 2 кГц)

Допустимая погрешность установки частоты ±0,05%
Характеристики приемника xDSL
Вход приемника симметричный
Входное сопротивление в соответствии с выбранной технологией
Затухание асимметрии не более -40 дБ
Диапазон измеряемых уровней от -100 до +1 дБ
Погрешность измерения нулевого уровня не более ±1 дБ
Погрешность измерения

в диапазоне от -50 до 0 дБ: не более ±1 дБ

в диапазоне от -80 до -50 дБ: ±2 дБ

в диапазоне от -100 до -80 дБ: ±4 дБ

Частотный диапазон

в соответствии с выбранной технологией:

ADSL, ADSL2: 4 кГц - 1104 кГц (шаг 4,3125 кГц)

ADSL2+ : 4 кГц - 2208 кГц (шаг 4,3125 кГц)

SHDSL, HDSL: 1 кГц - 512 кГц (шаг 1 кГц)

E1 : 2 кГц - 1024 кГц (шаг 2 кГц)

Уровень собственных шумов прибора не более -100 дБ
Общие характеристики
Питание прибора

встроенный аккумулятор Li-Ion 7,2В 4,4 А/ч

Время заряда аккумуляторной батареи 4 ч
Потребляемая мощность не более 7 Вт

Дисплей

цветной сенсорный, 800х480 точек

Габаритные размеры 270х240х120 мм
Вес 2,5 кг
Условия эксплуатации приборов
Температура окружающего воздуха от -20 до +50°С
Относительная влажность воздуха не более 90% при 30°С
Атмосферное давление от 86 до 106 кПа

Основные функции СВЯЗЬПРИБОР ИРК-ПРО Гамма VDSL

Встроенный VDSL модем

  • Модем использует микросхемы Broadcom для работы с VDSL2 и ADSL2+ с технологией Broadcom PhyR™ и защитой от импульсных помех (INP)
  • VDSL-стандарты:
    • ITU.T G.993.1 (VDSL1)
    • ITU.T G.993.2 (VDSL2)
    • поддержка профилей: 8a, 8b, 8c, 8d, 12a, 12b, 17a
    • поддержка полос частот: Annex A, Annex B, 997, 998
    • поддержка скоростей влоть до: 100Mb/s downstream, 45Mb/s upstream
    • поддержка технологии PhyR (PHY level retransmission technology)
    • поддержка технологии защиты от импульсных помех INP (value up to 16)
    • Rate adaption
    • SRA(Seamless Rate Adaption)
    • UPBO(Upstream Power Back-Off)
    • Trellis coding
    • VDSL OAM communication channels
  • ADSL-стандарты:
    • ITU-T G.992.1 (ADSL)
    • ITU-T G.992.2 (G.lite)
    • ITU-T G.992.3 (ADSL2)
    • ITU-T G.992.5 (ADSL2+)
    • ITU-T G.994.1 (G.hs)
    • поддержка полос частот: Annex A, Annex B, Annex L, Annex M
  • Получение данных о скорости соединения, сигнале и шуме
  • Процесс происходит автоматически и не требует от измерителя никаких действий
  • Все данные выводятся на экран и записываются в протокол измерений

Физические измерения xDSL

  • Выделенные линии ADSL, ADSL2, ADSL2+:
    • АЧХ, спектр шума/сигнала, отношение сигнал/шум, уровень помехозащищенности
    • возвратные потери (RETURN LOSS)
    • баланс пары (LONGITUDINAL BALANCE)
    • переходное влияние (NEXT/FEXT)
    • скоростной потенциал линии с нужным запасом помехозащищенности (в т.ч. Интернет+ТВ)
    • побиновая скорость восходящего и нисходящего потоков
  • в диапазоне каналов (бинов):
    • ADSL, ADSL2: 0 - 255 с измерением в каждом бине
    • ADSL2+: 0 - 511 с измерением в каждом бине
  • Зоновые магистрали SHDSL, HDSL, E1:
    • спектр шума / сигнала (NOISE)
    • возвратные потери (RETURN LOSS)
    • затухание сигнала (INSERTION LOSS)
    • баланс пары (LONGITUDINAL BALANCE)
    • переходное влияние (NEXT/FEXT)
  • в диапазоне частот:
    • SHDSL, HDSL: 1,0 - 512 кГц с шагом 1 кГц
    • Е1: 2,0 - 1024 кГц с шагом 2 кГц
  • Специальные фукции:
    • использование и редактирование масок ETSI/ANSI из памяти прибора
    • мгновенное создание собственных масок по измеренным частотным характеристикам (для контроля изменения параметров магистральных линий)

Паспорт ADSL

  • В этом приложении снимаются частотные и мостовые характеристики, необходимые для паспортизации выделенной линии. Измерения проводятся в виде заполнения протокола, который сохраняется в памяти с данными измерений и может быть передан на компьютер в отчетной форме
  • Частотные измерения: АЧХ, спектр шума, скоростной потенциал линии. Скоростной потенциал сравнивается с расчетной скоростью для данной длины и типа кабеля. В случае занижения скорости прибор проводит анализ причин: из-за высокого уровня помех или из-за аномально высокого затухания в линии
  • Мостовые измерения: сопротивление изоляции, шлейфа, емкость, омическая и емкостная асимметрия
  • Прибор проводит анализ на соответствие параметров нормам для выделенной линии
  • Методика устранения причин неисправности прилагается

Мониторинг прерываний скорости и помех

  • Суточный мониторинг скорости: прибор автоматически или измеритель сам задает порог скорости, ниже которого прибор фиксирует прерывания и выводит скорость в виде суточного графика. Прерывания сопровождаются измерением АЧХ и шумов в линии (хранящихся в памяти прибора) для определения причины прерывания скорости. Скорость, АЧХ и шум выводятся на экран из любого места графика прерываний
  • Импульсные помехи: прибор автоматически или измеритель сам задает порог спектральной плотности шума, выше которого прибор фиксирует спектр помех и выводит его на экран из любого места графика суточного мониторинга помех

Симметричный DSP-рефлектометр

  • Локализация разбаланса пары (поиск DSL-повреждений)
  • Локализация асимметрии жил (заменяет двухканальный рефлектометр): в дифференциальном методе две жилы в процессе измерения вычитаются, тем самым локализуется место повреждения

Быстродействующая платформа Гамма

  • Функция мгновенный старт
  • Сенсорная панель TouchScreen
  • Ethernet-функция (Ping, IPTV)
  • IP-тест поддерживает визуальное тестирование цифрового телевидения IPTV (картинка, звуковой и видеоформат, разрешение, скорость)
  • USB host: подключение флэш памяти
  • Работа с USB-мышью



Опции и аксессуары для СВЯЗЬПРИБОР ИРК-ПРО Гамма VDSL

3-20-7067 Удаленный генератор СВЯЗЬПРИБОР Сигма DSL для работы с Гамма DSL
