Rohde&Schwarz HMP4030 - программируемый источник питания, 3 канала, 384 Вт

Артикул: RS-H-HMP4030

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Rohde&Schwarz HMP4030 - программируемый источник питания основан на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Подобная концепция построения обеспечивает высокую мощность в сочетании с минимальным уровнем пульсаций. Источники могут работать как в режиме постоянного тока, так и в режиме постоянного напряжения. Приборы оборудованы цифровым измерителем тока и напряжения, позволяющим одновременно контролировать оба параметра, значения которых отображаются на цифровом дисплее.



Основные свойства:

  • Низкие пульсации благодаря использованию линейных стабилизаторов;
  • Высокая разрешающая способность (1 мВ и 0,2 А) при установке и считывании;
  • Гальванически развязанные, незаземленные выходы, с защитой от КЗ;
  • Возможность работы в параллельном и последовательном режимах;
  • Возможность формировать произвольные формы напряжений / токов в каждом канале;
  • Регулируемая защита от перенапряжения (OVP) для всех выходов;
  • Возможность фиксации нескольких каналов для отслеживания параметров друг друга;
  • 10 ячеек для сохранения настроек в энергонезависимой памяти;
  • Отображение параметров на ЖК-дисплее;
  • Интерфейс USB/RS-232, опционально Ethernet/USB или IEEE 488 (GPIB).



Комплект поставки Rohde&Schwarz HMP4030:

  • Прибор;
  • Кабель питания.

Технические характеристики Rohde&Schwarz HMP4030

Параметр

Значение

Количество выходных каналов

3

Суммарная выходная мощность макс. 384 Вт
Макс. выходная мощность на канал канал 1: 160 Вт;
Выходное напряжение на канал от 0 В до 32 В
Макс. выходной ток на канал 10 А
Максимальное напряжение в последовательном режиме работы 96 В
Максимальный ток в параллельном режиме работы 30 А
Пульсации напряжения от 3 Гц до 100 кГц < 250 мкВ (СКЗ), тип. <150 мкВ (СКЗ)
от 3 Гц до 20 МГц тип. < 1,5 Ом
Пульсации тока < 1 мА (СКЗ)
Стабилизация нагрузки (изменение нагрузки от 10% до 90%)
Напряжение ± (% от выходного значения + смещение) < 0,01 % + 2 мВ
Ток ± (% от выходного значения + смещение) < 0,01 % + 250 мкА
Время восстановления нагрузки в пределах ± 10 мВ от установленного номинального напряжения < 1 мс
Разрешение при установке значений
Напряжение  1 мВ
Ток,  (канал 1 (10 А)) < 1 А: 0,2 мА; ≥ 1 А: 1 мА
Погрешность установки значений
Напряжение ± (% от выходного значения + смещение) < 0,05% + 5 мВ
Ток ± (% от выходного значения + смещение) < 0,1% + 5 мА
Выходные измерения
Функции измерения напряжение, ток
Разрешение при снятии показаний

Напряжение

1 мВ
Ток, канал 1 (10 А) < 1 А: 0,2 мА; ≥ 1 А: 1 мА
Погрешность считывания
Напряжение ± (% от выходного значения + смещение) < 0,05% + 5 мВ
Ток ± (% от выходного значения + смещение) < 0,1% + 2 мА
Температурный коэффициент (на °C)  от 5 °C до 20 °C и от 30 °C до 40 °C
Напряжение ± (% от выходного значения + смещение) < 0,01% + 2 мВ
Ток ± (% от выходного значения + смещение) < 0,02% + 3 мА
Функция компенсации (для каждого канала источника)
Максимальная компенсация 1 В
Предельно допустимые параметры
Максимальное напряжение относительно земли 150 В (пиковое)
Максимальное противодействующее напряжение напряжение с той же полярностью, подключенное к выходам 33 В
Максимальное обратное напряжение напряжение с обратной полярностью, подключенное к выходам 0,4 В
Максимальное значение тока макс. в течение 5 минут 5 А
Режим дистанционного управления
Время обработки команды < 50 мс
Функции защиты
Максимальное напряжение конфигурируется для каждого канала
Максимально допустимый ток (электронный предохранитель) конфигурируется для каждого канала
Время срабатывания (Iнагр > Iсраб × 2) < 10 мс
Связь предохранителей (функция FuseLink) да
Задержка срабатывания конфигурируется для каждого канала,
от 0 мс до 250 мс (с шагом 10 мс)
Защита от перегрева да
Специальные функции
Произвольная функция (EasyArb)
Параметр напряжение, ток, время
Максимальное количество точек 128
Время пребывания от 10 мс до 60 с
Режим повторения непрерывный или импульсный режим с числом повторений от 1 до 255
Память для хранения данных энергонезависимая память для трех произвольных функций и десяти настроек прибора
Общие данные
Дисплей ЖК-дисплей, 240 × 128 пикселей
Разъемы на передней панели 4 мм безопасные гнезда
(канальные выходы)

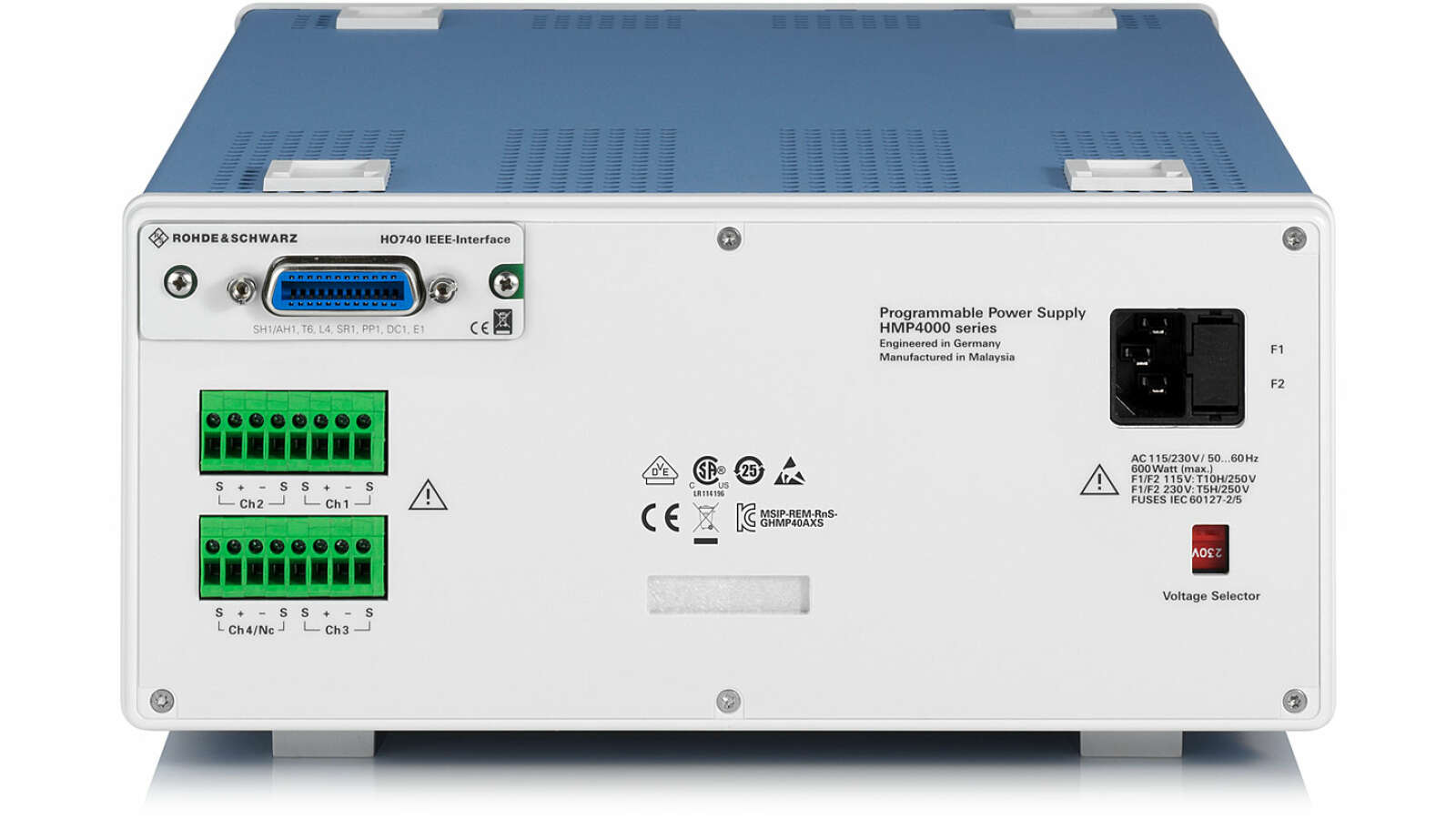

Разъемы на задней панели блок разъемов блок разъемов с 4 линиями на канал
Интерфейсы дистанционного управления стандартный сдвоенный интерфейс LAN/USB
опциональный сдвоенный интерфейс USB/RS-232
(опция HO720)
опциональный интерфейс IEEE-488 (GPIB)
(опция HO740)
Температура Диапазон рабочих температур от +5 °C до +40 °C
Диапазон температур хранения от –20 °C до +70 °C
Относительная влажность от 5% до 80% (без конденсации)
Рабочие характеристики
Номинальное напряжение сети питания 115 В/230 В (±10%); CAT II
Частота сети питания от 50 Гц до 60 Гц
Макс. потребляемая мощность 600 Вт
Сетевые предохранители (источник питания 115 В) 2 × T10H/250 V
Сетевые предохранители (источник питания 230 В) 2 × T5H/250 V
Габариты (Ш × В × Г), мм 285 × 136 × 405
Масса, кг 12,4
Монтаж в стойку опция HZP91

Характерные особенности Rohde&Schwarz HMP4030:

  • В зависимости от модели в приборе может быть до 4 каналов, каждый из которых электрически изолирован и может соединяться с другими.

Благодаря изолированности, незаземленности, защите от перегрузки и КЗ выходы прибора могут соединяться последовательно или параллельно, обеспечивая высокие выходные напряжения или токи. Основное условие при этом – использование отдельных электронных предохранителей (функция FuseLinking), которые могут логически объединяться для отключения соединенных каналов при превышении предельных значений или в случае неисправности. Также может быть установлена задержка срабатывания предохранителя в диапазоне от 0 до 250 мс. Тем самым, например, предотвращается срабатывание предохранителя при емкостной нагрузке.



  • Функция слежения

Позволяет зафиксировать сразу несколько каналов таким образом, чтобы они отслеживали параметры друг друга. При этом можно одновременно регулировать пределы по напряжениям и токам отдельных каналов.

  • Компенсация сопротивления проводов

Для компенсации падения напряжения вдоль выходных проводов используются два дополнительных провода от нагрузки к входам компенсации Sense (внешние черные разъемы канала).

  • Функция произвольного сигнала

Пользователи могут формировать произвольные формы напряжений/токов в каждом канале, достигая минимального временного шага 10 мс. Задаются контрольные точки с указанием напряжения, тока и времени пребывания в них; могут быть заданы все стандартные виды сигналов, например ступенчатый, пилообразный, синусоидальный и т. д. При желании в памяти прибора можно сохранить до 3 сигналов.

  • Дистанционное управление

Выходы на задней панели прибора обеспечивают возможность его монтажа в 19” измерительную стойку.

В стандартной комплектации приборы оснащены интерфейсами RS-232/USB (опция HO720). Дополнительно в приборы можно установить интерфейсные платы Ethernet/USB (опция HO730) или IEEE 488 (GPIB) (опция HO740). Дистанционное управление обеспечивает доступ практически ко всем функциям, имеющимся на передней панели. Для программирования приборов используются стандартные SCPI-команды.

Область применения Rohde&Schwarz HMP4030:

1. Технические лаборатории:

  • До 32 В и до 10 А на каждый канал
  • Входы схемы SENSE
  • Защита от перегрузки по току с возможностью свободного выбора комбинации с другими каналами (FuseLink)

2. Работа в условиях производства

  • Все выходы и входы схемы SENSE расположены на задней панели устройства
  • Дистанционное управление с использованием интерфейса RS-232/USB в стандартной комплектации, Ethernet или GPIB — в виде опций

3. Имитация процессов зарядки аккумуляторов

  • Простое программирование произвольных кривых V/I

Аксессуары и опции Rohde&Schwarz HMP4030

Артикул

Наименование

Код

HMP2020

Источник питания: 2 канала, 0-32В/ 0-5А,0-10А

3629.6718.02

HMP2030

Источник питания: 3 канала, 0-32В / 0-5А

3629.6718.03

HMP4030

Источник питания: 3 канала, 0-32В / 0-10А

3629.6776.03

HMP4040

Источник питания: 4 канала, 0-32В / 0-10А

3629.6776.04

Аксессуары и принадлежности

HO720

Сдвоенный интерфейс (RS-232/USB)

3594.3660.02

HO740

Интерфейсная плата IEEE-488 (GPIB)

3622.3194.02

HZ42

Комплект для монтажа в 19’’-стойку, 2RU, для моделей HMP2020/2030

3622.3207.02

HZP91

Комплект для монтажа в 19’’-стойку, 4RU, для моделей HMP4030/4040

5800.0939.02
