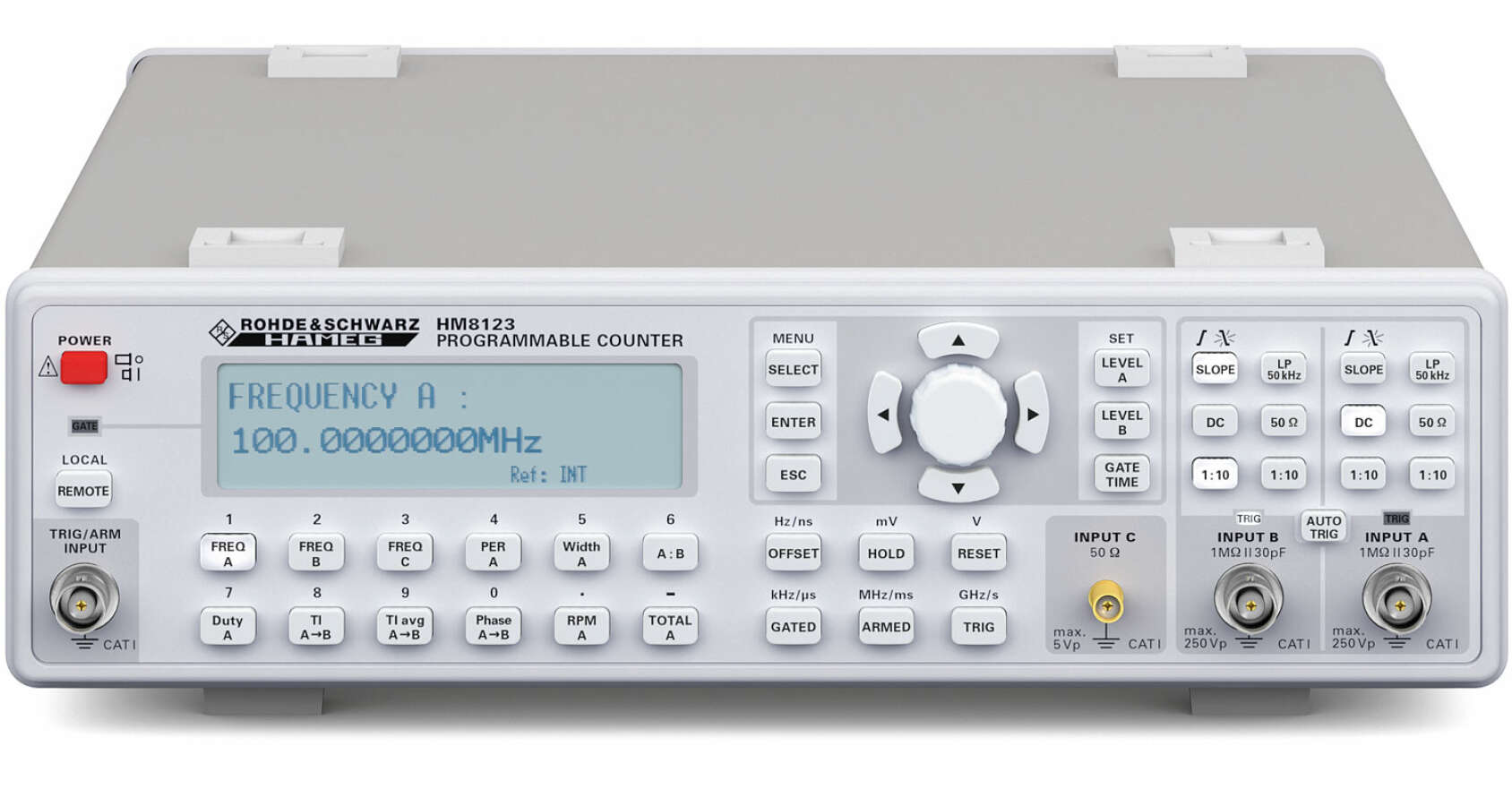

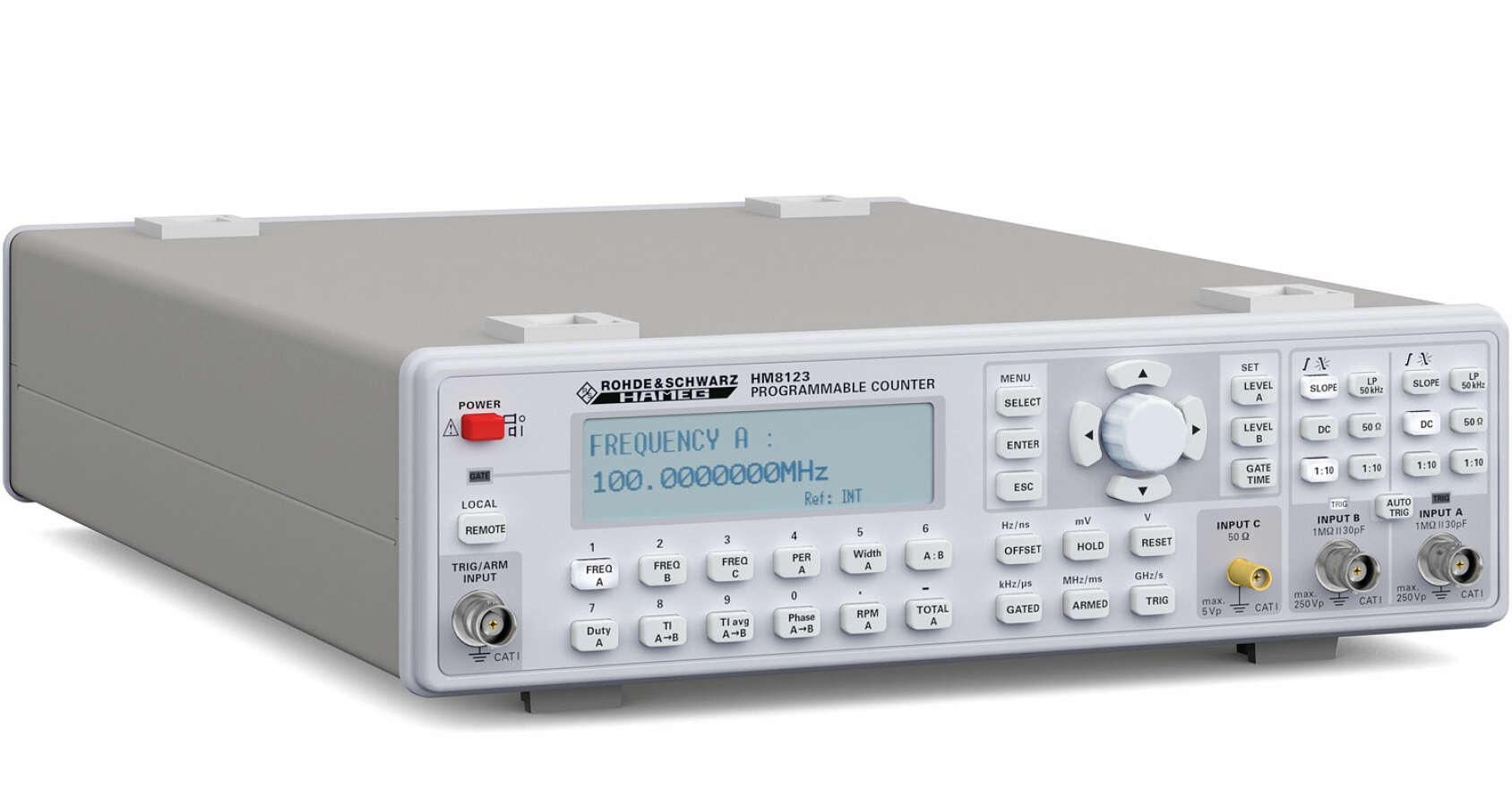

Rohde&Schwarz HM8123 - программируемый частотомер с термокомпенсированным кварцевым генератором (TCXO)

Артикул: RS-H-HM8123

Товар не поставляется

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Rohde&Schwarz НМ8123 программируемый частотомер предназначен для автоматического измерения частоты и периода непрерывных электрических сигналов, частоты и периода пикового напряжения поступающего на вход, измерения длительности импульсов и временного интервала, измерения отношения частот, фазового сдвига между сигналами, счета числа импульсов частоты.
Частотомер может применяться для настройки, испытаний и калибровки различного рода приемопередающих трактов, фильтров, генераторов, для настройки систем связи и других устройств. Частотомер может быть использован в технике связи, измерительной технике, радиолокации, радионавигации, ядерной физике, полупроводниковой электронике, при разработке, производстве, эксплуатации и метрологическом обеспечении различных радиоэлектронных устройств.



Особенности:

  • Диапазон измерения: от 0 Гц до 3 ГГц;
    • Канал A/B (BNC): от 0 Гц до 200 МГц;
    • Канал C (SMA): от 100 МГц до 3 ГГц;
  • Входной импеданс:
    • Канал A/B: 50 Ом или 1 МОм (переключ.), чувствительность: 25 мВ;
    • Канал C: 50 Ом, чувствительность: 30 мВ;
  • 10-разрядное разрешение (при времени измерения 10 с);
  • Девять функций измерения, разъемы внешнего стробирования и запуска (BNC);
  • Внешний вход/выход опорного сигнала (10 МГц) через разъем BNC;
  • Термокомпенсированный кварцевый генератор температурная стабильность: ±0,5 × 10–6 ;
  • Сдвоенный интерфейс RS-232/USB, опционально IEEE-488 (GPIB);
  • Безвентиляторная конструкция.



Комплект поставки Rohde&Schwarz НМ8123

  • Прибор;
  • Кабель питания.

Технические характеристики Rohde&Schwarz HM8123

Параметр

Значение

Диапазон частот

Каналы А и B (BNC)

0 Гц – 200 МГц (синус, импульсный)

Канал C (SMA)

100 МГц – 3 ГГц (синус)

Чувствительность

Каналы А и B



0 – 80 МГц

25 мВСКЗ  (синус), 80 мВразмах  (импульсный)

80 – 200 МГц

65 мВСКЗ  (синус)

20 – 80 МГц

50 мВСКЗ (синус, автозапуск)

Канал C



до 1 ГГц

30 мВСКЗ (тип. 20 мВСКЗ)

1 – 3 ГГц

100 мВСКЗ (тип. 80 мВСКЗ)

Импеданс

Каналы А и B

1 М: II 30 пФ или 50 : (подключаемый)

Канал C

50 : ном.

Ослабление (входной аттенюатор)

Каналы А и B

1:1, 1:10, 1:100 (выбираемое)

Канал C

не используется

Максимальное входное напряжение

Каналы А и B

для 1М:: 250В (DC+ACпик) 0-440 Гц снижение до 8 ВСКЗ на 1 МГц для 50 :: 5 ВСКЗ

Канал C

5 В (DC + ACпик)

Временная база (Time base)

Частота

Тактовая частота 400 МГц; 10 МГц кварц

Температурная стабильность
(0 – 50°C)

±0,5 x 10-6

Старение

0,05 x 10-6 / день

Виды измерений

Частота A/B/C; период A; длительность A; измерение событий сигнала (импульсов, периодов) в A; измерение числа оборотов в минуту A (RPM); отношение частот A:B; временной интервал между A и B; усреднение временного интервала между A и B; фаза между A и B; коэффициент заполнения A; импульсные измерения

Измерение частоты (входы A, B, C)

Диапазон частот

0 - 200 МГц (3 ГГц)

Значение младшего разряда (LSD)

(1,25 x 10-8 с х Частота)/ Время измерения

Разрешение

1 значение младшего разряда (LSD)

Погрешность

±(разрешение/частота ±временная погрешность
±погрешность уровня формирования1) / время измерения)

Измерение периода

Диапазон

5 нс – 10000 с

Значение младшего разряда (LSD)

(1,25 x 10-8 с х Период)/ Время измерения

Разрешение

1 значение младшего разряда (LSD)

Погрешность

±разрешение/период
±(погрешность уровня формирования1) / время измерения)

Измерение событий сигнала (импульсов, периодов)



Ручное управление



Диапазон

0 - 200 МГц

Минимальная длительность импульса

10 нс

Значение младшего разряда (LSD)

1 отсчет

Разрешение

1 значение младшего разряда (LSD)

Погрешность

(разрешение ±погрешность внешнего строб импульса x частота A)/сумма

Разрешение по длительности

10 нс

Измерение временного интервала / Усреднение

(вход A = запуск; вход B = остановка)

Значение младшего разряда (LSD)

10 нс (0,1 пс - 10 нс в режиме «усреднения»)

Разрешение

1 значение младшего разряда (LSD)



Погрешность

±(разрешение + погрешность уровня формирования1)

+ систематич. погрешность) / временной интервал

±погрешность времени (систематич. погр.: ≤ 4 нс)



Количество усреднений

N = 1 – 25                                     LSD = 10 нс

N = 26 – 2’500                              LSD = 1 нс

N = 2’501 – 250’000                     LSD = 100 пс

N = 250’001 – 25’000’000            LSD = 10 пс N > 25’000’000                             LSD = 0,1 пс

Измерение числа оборотов в минуту (RPM)

Предустановка

1 – 65’535 импульсов на оборот

Время счета

330 мс, фиксировано

Значение младшего разряда (LSD)

7,5 x 10-8 x скорость вращения

Разрешение

1 значение младшего разряда (LSD)

Погрешность

±(( погрешность уровня формирования1) / 0,33)
±погрешность временной базы

Время счета (Время стробирования)

Диапазон

1 мс - 65 с

Разрешение

1 мс

Внешний строб-импульс

мин. 20 мкс

Прочие характеристики

Интерфейсы

USB/RS-232 (HO820), IEEE-488 (GPIB) (HO880)

Питание

115 - 230 В +/-10 %, 45 - 60 Гц, CAT II

Потребляемая мощность

приблизительно 20 Вт

Габариты (Ш x В x Г), мм

285 x 75 x 365

Масса, кг

4

Область применения Rohde&Schwarz HM8123:

  1. Разработка аналоговых высокочастотных схем:
  • Высокая чувствительность и диапазон частот до 3 ГГц;
  • 10-разрядное разрешение для повышения точности результатов измерений;
  • Дополнительный термостатированный кварцевый генератор для более высокой точности.
  1. Разработка устройств синхронизации и систем распределения синхросигналов:
  • Межканальные измерения: частота/период/интервал времени/фаза A:B;
  • Импульсные измерения.
  1. Обучение и обслуживание:
  • Быстрая загрузка;
  • Удобство использования.

Опции и аксессуары Rohde&Schwarz HM8123

Артикул

Наименование

HM8123

Программируемый частотомер (3 ГГц) с термокомпенсированным кварцевым генератором (TCXO)

 HM8123-X

Программируемый частотомер (3 ГГц) с термостатированным кварцевым генератором (OCXO)

HO85

Термостатированный кварцевый генератор (OCXO) (устанавливается на фабрике)

HO820

Интерфейсная плата RS-232/USB (входит в стандартный комплект)

HO880

Интерфейсная плата IEEE-488 (GPIB) (с гальванической развязкой)

HZ13

Кабель USB (длина 1,8 м)

HZ14

Интерфейсный кабель (последовательный) 1:1

HZ33 / HZ34

Кабель BNC (длина 0,5 м / 1 м)

HZ72

Кабель GPIB (длина 2 м)

HZ24

Набор аттенюаторов, 50 Ом (3/6/10/20 дБ)

HZ42

Адаптер для 19-дюймовой измерительной стойки
