VIAVI (JDSU) MTS-4000 - универсальная измерительная платформа (2 слота, без модулей)

Артикул: JD-M4000T

Цена:

Средний срок поставки: 12-14 недель

Гарантия: 36 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

VIAVI (JDSU) MTS-4000 (M4000T) - универсальная измерительная система с двумя слотами для модулей. Модули и опции приобретаются отдельно исходя из Ваших потребностей.

В зависимости от модуля который Вы установите в платформу, она может быть оптическим рефлектометром (OTDR), тестером оптических потерь (OLTS), измерителем ORL, анализатором спектра CWDM (OSA). Также есть возможность установки модулей для тестирования медных линий связи: Ethernet до 1G, ADSL1/2/2+, VDSL/VDSL2, Triple Play (IP, IPTV, VOIP).

 В корпус платформы можно опционально встроить визуальный локатор дефектов (VFL), измеритель мощности (PM) и даже переговорное устройство (оптический телефон TS). Также есть возможность подключать к ней видеомикроскоп для осмотра торцов коннекторов и оптических портов на предмет загрязнений и царапин.

Viavi MTS-4000 - это платформа с двумя отсеками для модулей, соответственно в одной системе можно объеденить инструменты для проверки оптических и медных кабелей связи, а также услуг на основе IP. Встроенное программное обеспечение и ПО на компьютере, позволяют быстро готовить профессиональные отчеты о тестировании. Все неоднородности оптического волокна будут на рефлектограмме: сварки, коннекторы, сплиттеры, макроизгибы. Также, Вы сразу увидите измеренные параметры: потери на сварных стыках, затухание волокна, потери и отражения от коннекторов, длину линии, расстояние до любого события и др. MTS-4000 - мощнейший портативный измерительный прибор.

Комплект поставки модульной платформы MTS-4000:

  1. Базовая платформа JD-M4000T
  2. Аккумулятор (9 ячеек)
  3. Цветной сенсорный TFT экран
  4. Блок питания AC / зарядное устройство
  5. Краткое руководство пользователя
  6. Инструкиця на USB флеш-карте
  7. Боковой ремешок, 2 шт

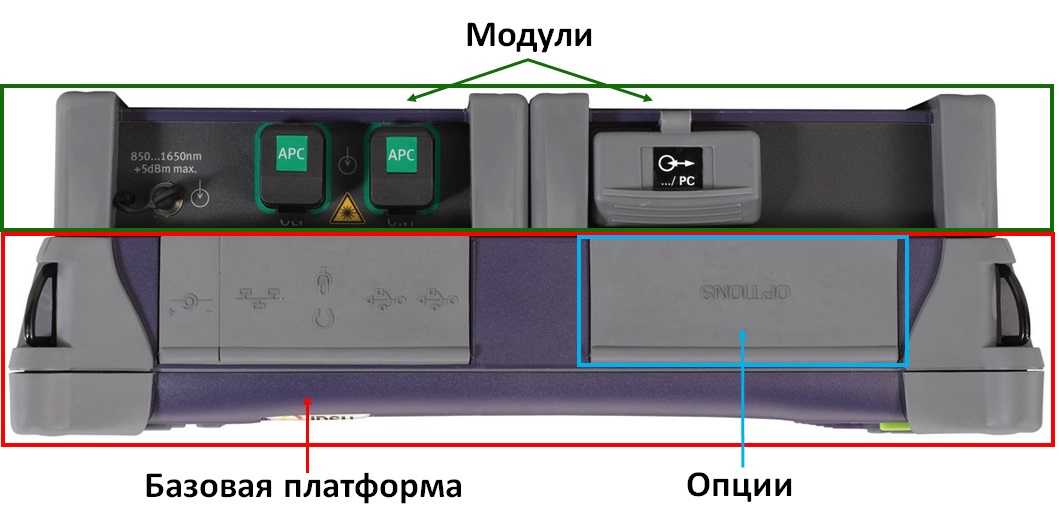

Базовая модульная платформа Viavi MTS-4000

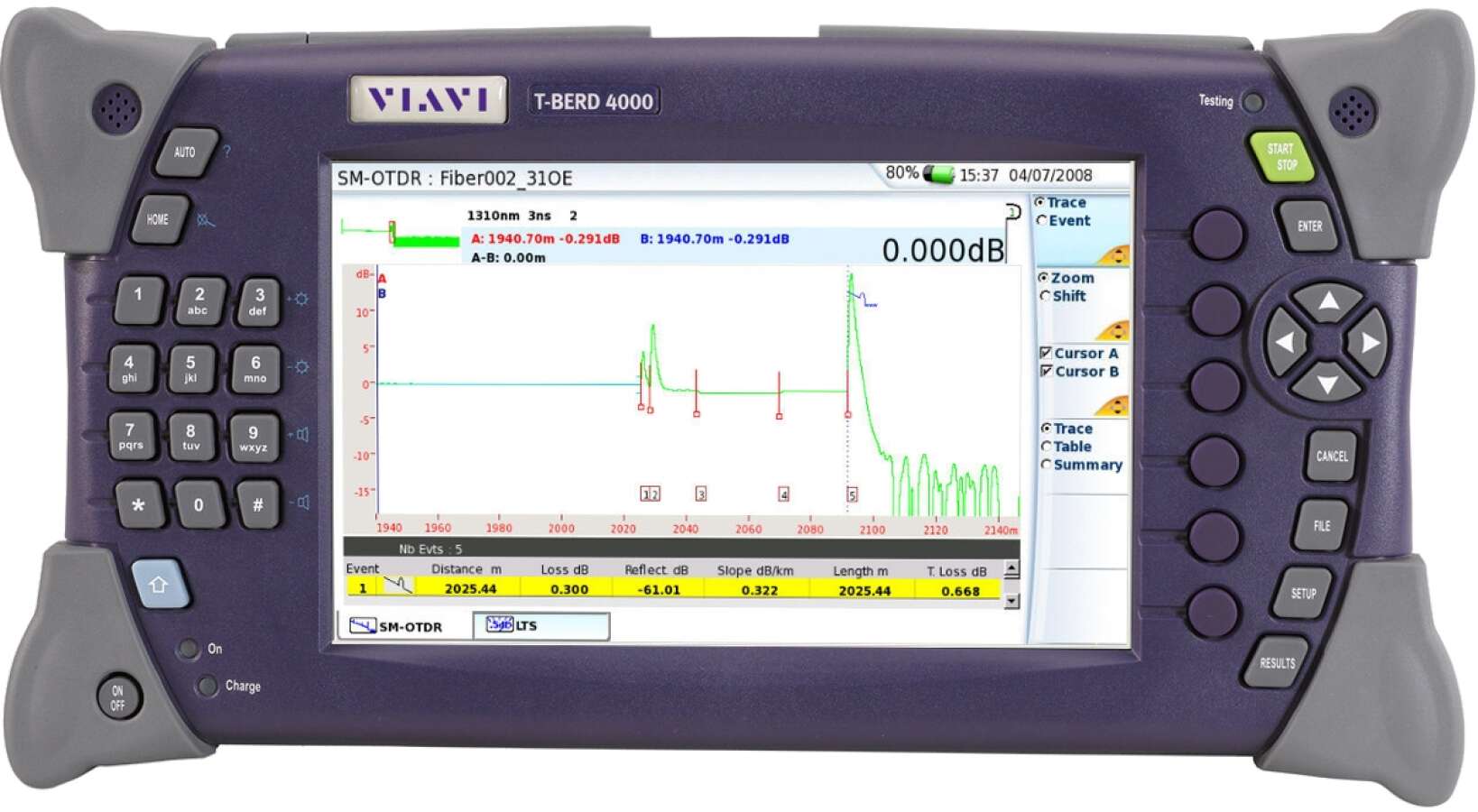

Базовая платформа MTS-4000 с сенсорным экраном высокого разрешения JD-M4000T
Опции для платформы MTS-4000 (аппаратные - заказываются одновременно с платформой)
Опция Wifi и Bluetoth - беспроводноt соединение* JD-40WIFIBLU
Опция расширения памяти до 1GB (не доступна для платформы JD-M4000HPT)* JD-40EXTMEM
Опция измерителя мощности* JD-40PM
Опция измерителя повышенной мощности* JD-40HPPM
Визуальный локатор повреждений, красный свет (VFL)* JD-40VFL
Измеритель оптической мощности и Визуальный локатор повреждений (PM + VFL)* JD-40PMVFL
Переговорное устройство (оптофон) и измеритель оптической мощности (TS + PM)* JD-E40TSPM
Опция SLM - интеллектуальная рефлектометрия* Разновидности
Tripie-Play тесты (IP, VOIP, IP Video) Описание
Видеомикроскоп P5000i для контроля чистоты коннекторов и портов FC, SC, ST, LC JD-EDFSCOPE5KI
* Данные опции встраиваются в платформу аппаратно в процессе производства и должны заказываться одновременно с платформой. Опции не входят в стандартную комплектацию базовой платформы. Из трёх опций PM, TS и VFL встроить можно не более двух одновременно.



Модули оптического рефлектометра для MTS-4000 (один слот)

Длина волны, нм Источник
излучения*
(порт OTDR)
Динамический
диапазон, дБ
Мертвая зона, м
(события/потери)
Код для заказа
830/1300   26/24 0.8 / 4 JD-E4123MM
850/1300
1310/1550
  26/24
37/35
0.8 / 2.5
0.9 / 4
JD-E4146QUAD
1310/1550 -3.5 дБм 35/33 1.5 / 6 JD-E4126LA
1310/1550   40/38 0.9 / 4 JD-E4126MA
1310/1550 -3.5 дБм 43/41 0.8 / 4 JD-E4126MP
1310/1550
1625 с фильтром
  40/38/37 0.9 / 4 JD-E4136RMA
1310/1550
1650 с фильтром
-3.5 дБм 43/41/40 0.8 / 4 JD-E4138RMP65
1550 -3.5 дБм 33 1.5 / 6 JD-E4115LA
1310/1550/1625   40/38/37 0.9 / 4 JD-E4136MA
1310/1550/1625 -3.5 дБм 43/41/41 0.8 / 4 JD-E4136MP
1310/1550
1625 с фильтром
-3.5 дБм 43/41/41 0.8 / 4 JD-E4136RMP
1310/1490/1550 -3.5 дБм 43/41/41 0.8 / 4 JD-E4138MP49
1650 с фильтром   37 0.9 / 4 JD-E4118RMA65
1650 с фильтром  -3.5 дБм 40 0.8 / 4 JD-E4118RMP65

Модули рефлектометра поставляются с предустановленным FC адаптером. Замена стандартного FC адаптера на SC, ST или LC должна быть оговорена при заказе.
* Источник излучения (порт OTDR) - излучение сигнала происходит через порт рефлектометра.



Модули двухстороннего автоматического тестирования волокна* (рефлектометр, оптический тестер, измеритель ORL)

Длина волны, нм Источник
излучения
(порт OTDR)
Измеритель
ORL

(порт OTDR)
Динамический
диапазон, дБ
Мертвая зона, м
(события/потери)
Код для заказа
1310/1550 -3,5 дБм до 55 дБ 37/35 0.9 / 4 JD-E4126FCOMP-FF
1310/1550 -3,5 дБм до 55 дБ 37/35 0.9 / 4 JD-E4126FCOMP-MA
1310/1550 -3,5 дБм до 55 дБ 42/40 0.8 / 4 JD-E4126FCOMP-MP
1310/1490/1550 -3,5 дБм до 55 дБ 42/40/40 0.8 / 4 JD-E4138FCOMP-MP
1310/1550/1625 -3,5 дБм до 55 дБ 37/35/35 0.9 / 4 JD-E4136FCOMP-MA
1310/1550/1625 -3,5 дБм до 55 дБ 42/40/40 0.8 / 4 JD-E4136FCOMP-MP
1310/1550
1625 с фильтром
-3,5 дБм до 55 дБ 37/35/35 0.9 / 4 JD-E4136FCOMP-RMA
1310/1550
1625 с фильтром
-3,5 дБм до 55 дБ 42/40/40 0.8 / 4 JD-E4136FCOMP-RMP

* Модули FiberComplete. Для использования всех возможностей, требуется подключение платформ с модулями FiberComplete на обоих сторонах оптической линии. При этом весь процесс измерений (рефлектометрия, вносимые потери, ORL, длина линии) будет производится в обоих направлениях автоматически, исключая ошибки связанные с человеческим фактором. Все данные могут быть сохранены в сводную таблицу для подготовки полноценного профессионального отчета о состоянии оптического волокна со всеми нужными параметрами сразу. Модули FiberComplete - выбор тех кто ценит полноту информации, точность и современные технологии измерений.



Модуль анализатора оптического спектра для платформы MTS-4000

Модуль анализатора спектра CWDM (1260-1625 нм) JD-2301/12
Программное обеспечение Optical Fiber Trace OFS100 JD-EOFS100
Программное обеспечение Optical Fiber Cable OFS200 JD-EOFS200
Сменный оптический адаптер ST JD-2155/00.32
Сменный оптический адаптер FC JD-2155/00.05
Сменный оптический адаптер SC JD-2155/00.06
Сменный оптический адаптер LC JD-2155/00.07

Технические характеристики модульной платформы VIAVI M4000T:

Дисплей Цветной сенсорный TFT, 7 дюймов, LCD 800x400
Память внутреняя 32 MB (1000 результатов)
Дополнительная память (опция) 1GB (через USB-флешкарту)
WiFi (опция) Стандарт IEEE 802.11 b/g
Bluetooth (опция) Класс 2, диапазон до 10м
Audio-вход 2,5мм jack-коннектор
Ethernet-порт 10/100/1000 MHz full-half duplex
Защищенность от воды Есть
Габариты, мм 260 х 135 х 90
Вес, кг (платфомы с батареей) 1,4

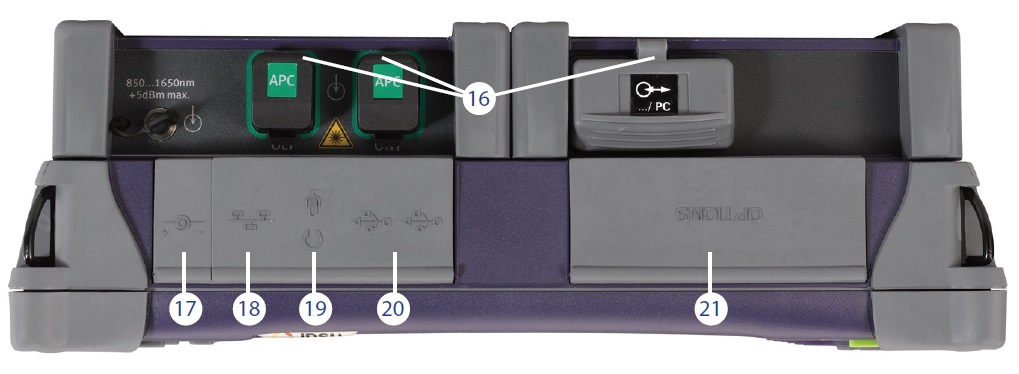

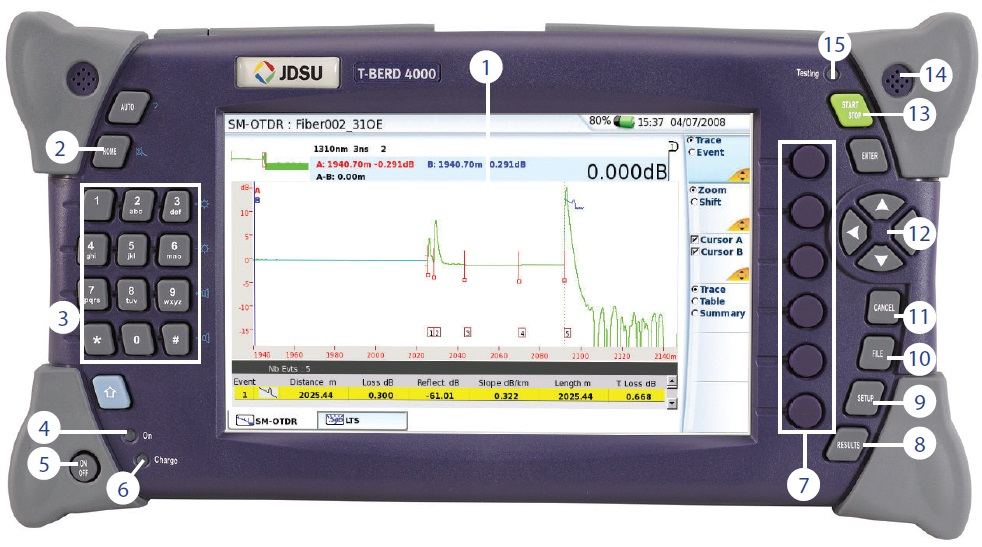

Конструктивное исполнение модульной платформы VIAVI M4000T:

1   - Цветной сенсорный экран 7 " высокого разрешения
2   - Домашняя страница
3   - Цифровая клавиатура
4   - Индикатор работы
5   - Вкл./Выкл.
6   - Индикатор заряда
7   - Кнопки работы с экраном
8   - Страница результатов
9   - Настройки
10 - Меню файловой системы
11 - Отмена

12 - Кнопки перемещения
13 - Старт / Стоп
14 - Громкоговоритель
15 - Индикатор теста
16 - Два посадочных места под модули
17 - AC вход
18 - Порт Ethernet
19 - Порт для наушников
20 - Два USB-порта
21 - Опции VFP  и PM

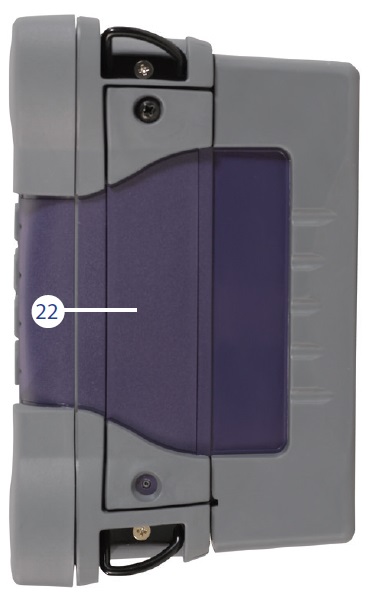

22 - Батарея

Опции базовой платформы аппаратные (Hardware)

JD-40PM* Опция измерителя мощности для MTS-4000 (встроенная)
JD-40VFL* Опция определителя обрывов VFL для MTS-4000(встроенная)
JD-40PMVFL* Опция измерителя мощности PM и определителя обрывов VFL для MTS-4000(встроенная)
JD-40HPPM* Опция измерителя мощности до 30 дБм с 2.5 мм UPP коннектором (встроенная)
JD-E40TSPM* Опция измерителя мощности PM и переговорного устройства OTS для MTS-4000(встроенная)
JD-EDFSCOPE5KI Опция видиомикроскопа P5000i для MTS-2000/4000/6000/5800 и HST-3000
JD-40WIFIBLU* Опция Wifi/Bluetoth для MTS-4000 (встроенная)
JD-40EXTMEM* Опция расширения памяти до 1GB (встроенная, не доступна для платформы JD-M4000HPT)
JD-ESMARTLINK-4K Опция SmartLINK (SLM) OTDR для MTS-4000
JD-ESMARTFTTA-4K Опция FTTA-SLM OTDR для MTS-4000
JD-ESMARTFTTH-4K Опция FTTH-SLM OTDR для MTS-4000
JD-ESMARTLINK4KUPG Опция апгрейда SmartLINK (SLM) OTDR для существующей платформы MTS-4000 (требует с/н базы)
JD-ESMARTFTTA2KUPG Опция апгрейда FTTA-SLM OTDR для существующей платформы MTS-2000 (требует с/н базы)
JD-ESMARTFTTH2KUPG Опция апгрейда FTTH-SLM OTDR для существующей платформы MTS-2000 (требует с/н базы)
* Данные опции встраиваются в платформу аппаратно в процессе производства и должны заказываться одновременно с платформой. Из 3-х опций PM, TS, VFL встроить можно любые 2-е на выбор.



Опции базовой платформы программные (software)

Опции Triple-Play - не требуют модулей! Скачать описание
JD-C4000-CBLDIAG Опция диагностики кабеля
JD-C4000-IPTV Опция IPTV для MTS-4000 (программная)
JD-C4000-VOIP Опция VOIP для MTS-4000 (программная)
JD-C4000-VOIP-CISCO Опция Cisco Call Manager
JD-VOIP-UNISTRIM Опция UNISTRIM Call Manager
Опции для модуля Copper C4000
JD-C4000-TDR Опция медного рефлектометра TDR и моста RFL (программная)
JD-C4000-WBTONE Опция спектроанализатора WBTONE
JD-C4000DRDSLBUND Опция DrDSL: Core, 30 Meg, In-Home, Rate Reduction, OSP Expert
JD-C4000DRDSLCORE Опция DrDSL: Core, 300 Khz



Опции OTDR модулей аппаратные (Hardware)

Данные опции встраиваются в OTDR модуль аппаратно в процессе производства и должны заказываться одновременно с модулем. Рабочие длины волн опций - это рабочие длины волн модуля.

JD-E41OTDRLS Опция лазерного источника для модуля LM OTDR
JD-E41OTDRPM Опция измерителя мощности через OTDR порт




Аксессуары

  JD-LIION9C Дополнительный Li-Ion аккумулятор для JDSU MTS-4000
  JD-40PWE АС адаптер питания

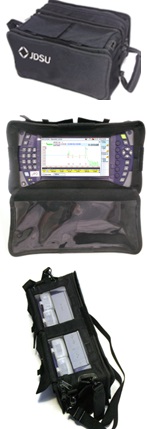

JD-E40GLOVE Чехол для MTS-4000 (для MTS-4000 + ESAM модуль требуется вентиляция)

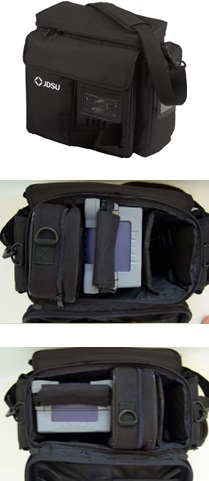

JD-E40SCASE1 Мягкая сумка для MTS-2000/MTS-4000

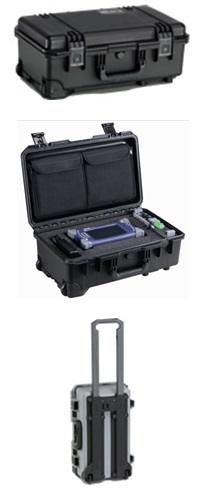

JD-EHCASE6 Жесткий кейс для MTS-4000/6000/6000A (не под модуль OSA)

JD-E40BACKP
Задняя крышка для платформы MTS-4000

JD-E40HANDSTRAP1
Дополнительный боковой ремешок для платформы MTS-4000

JD-E40HOOKSTRAP1
Дополнительный наплечный ремень для платформы MTS-4000

JD-E40LIGHTER
Адаптер питания от прикуривателя для MTS-2000/MTS-4000


Набор для защиты экрана

JD-E80KEYB
USB клавиатура

JD-E80MOUSE
USB мышь

JD-E80USBMEM
USB флеш-карта ан 128MB
