PITE-3561-1500A - анализатор качества электроэнергии, токовые клещи 1500А

Артикул: PITE-3561-1500A

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Утвержденный тип средств измерений

PITE-3561-1500A - анализатор качества электроэнергии, который представляет собой профессиональное устройство для полноценного анализа качества электроэнергии в трехфазной сети переменного тока. Он рекомендован как для поставщиков, так и для потребителей электроэнергии, благодаря широким функциональным возможностям, прекрасным техническим характеристикам и доступной цене.
Анализатор качества электроэнергии PITE 3561 способен детально проанализировать электрические гармоники, изменение напряжения и тока, частоту, дисбаланс, потребление энергии, мощность и многое другое.
PITE 3561 поможет выполнить одиночные кратковременные тесты или длительный (960 часов) мониторинг с занесением результатов в энергонезависимую память.
Дружественное меню, малые габариты и вес, а также современный дизайн анализатора PITE 3561 обеспечивают комфортные условия эксплуатации и удобство его транспортировки.

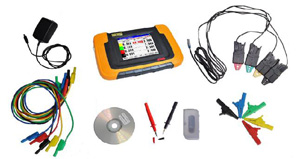

Комплект поставки анализатора качества электроэнергии

PITE-3561-1500A

  1. Анализатор качества электроэнергии PITE 3561 – 1 шт.
  2. Блок питания – 1 шт.
  3. Тестовые щупы – 5 шт.
  4. Токовые клещи 1500А – 4 шт.
  5. Клипсы типа «крокодил» – 5 шт.
  6. USB-ключ – 1 шт.
  7. Зонды напряжения – 2 шт.
  8. CD- диск с ПО – 1 шт.

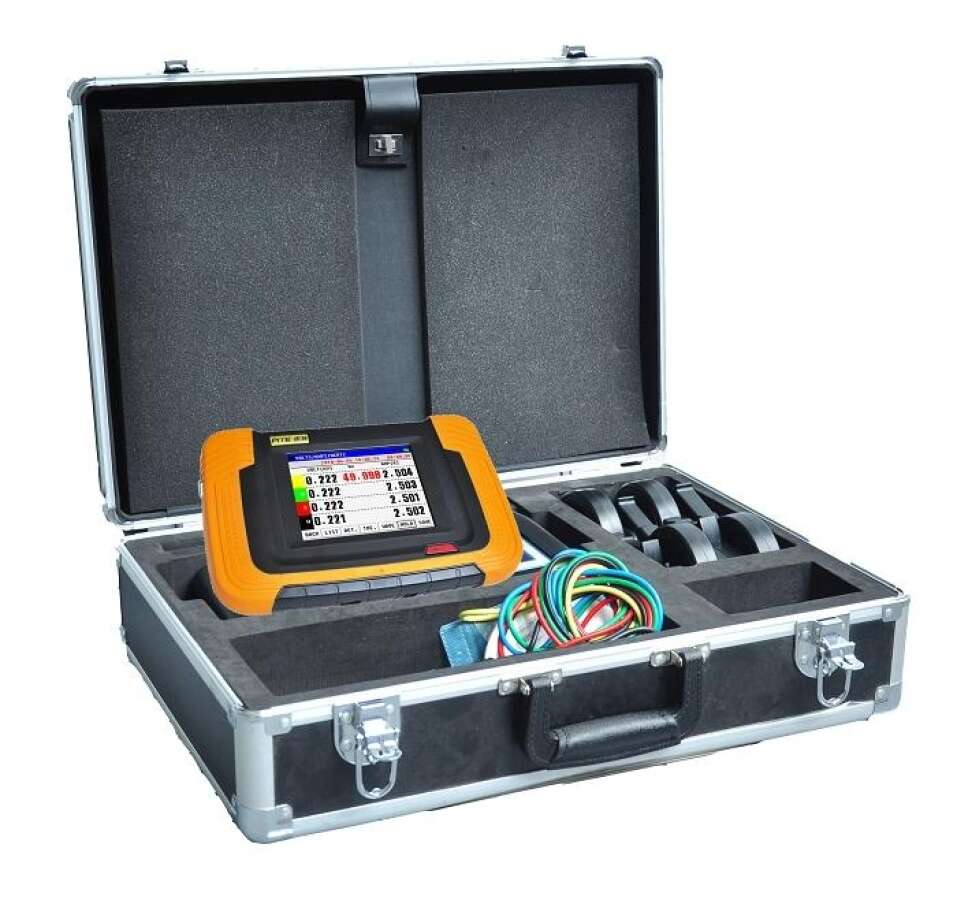

  9. Носимый кейс – 1 шт.
  10. Руководство пользователя – 1 шт.



Технические характерстики PITE-3561-1500A



Сенсорный ЖК - дисплей (TFT)

320*240

Входной импеданс

1 МОм, 20 пФ

Диапазон измерений напряжения (RMS)

10-700 В

Измерения тока (RMS)

1500A и больше со сменными токовыми клещами

Частота, Гц

30-80

Измерения гармоник

От 0 до 50

Пиковое значение тока, А

2000

Пиковое напряжение, В

1000

Внутренняя память, Мб

128

Внешняя память

256 Мб

Связь с ПК

USB - порт

Вес

1,2 кг

Аккумулятор

До 5 часов работы при полном заряде



Параметр

Диапазон

Погрешность

Среднеквадратическое значение напряжения, В (true RMS)

10 - 700

±0,5%

Среднеквадратическое значение тока, А (true RMS)

0,5 - 3 000 (с соответствующими токовыми клещами)

Среднеквадратическое значение тока нейтрали, А (true RMS)

0,5 - 25

Пиковое значение тока, А

0 - 3 000

Пиковое значение напряжения, В

0 - 1 000

Коэффициент амплитуды (крест-фактор)

0 - 10



Рабочая частота, Гц

40 - 70

±0,01

Гармоники

Напряжение

1 - 50

±0,1(%r)

Ток

1 - 50

±1%

Коэф амплитуды

1 - 10

±0,5%

Мощность и энергия

Активная мощность, кВт

0,05 - 700

±1%

Полная мощность, кВА

0,05 - 700

Реактивная мощность, кВАР

0,05 - 700

Коэффициент мощности

0,00 - 1,00

±0,005

Активная энергия, кВтч

0,01 - 10 000

±1%

Полная энергия, кВАч

0,01 - 10 000

Реактивная энергия, кВАРч

0,01 - 10 000

±1%ч

Средний коэфф.мощности (PF)

0,00 - 1,00

±0,005

Дисбаланс

Среднеквадратическое значение напряжения, В (true RMS)

10 - 700

±0,5%

Среднеквадратическое значение тока, А (true RMS)

0,5 - 1 000

Частота, Гц (Измерение частоты осуществляется на фазе А)

40 - 70

±0,01

Фазовый угол

0 - 360o

±0,3o

Дисбаланс напряжения

0,00 - 100%

±0,2%

Записываемые параметры

Запись

  • 3-х фазное напряжение

  • 3-х фазный ток

  • Ток нейтрали

  • Гармоники напряжения и тока (1 - 25)

  • Дисбаланс

  • Мощность: кВт, кВА, кВАР

  • Коэффициент мощности

  • Флуктуации/фликер

Максимум 960 часов записи для одной задачи

Провалы и выбросы

  • Провалы напряжения

  • Выбросы напряжения

  • Мгновенное прерывание

Максимальное число записей - 40

Флюктуации

Флюктуации напряжения: 0,1%-10,0%

≤ ±5%

Фликер

кратковременный и долговременный фликер

Кратковременный

≤ ±5%

Осциллограф

  • 3-х фазное напряжение

  • 4-х проводной ток

  • Напряжение нейтрали

  • Ток нейтрали

Max F = 200 кГц

Min F = 100 Гц



Основные режимы работы

анализатора качества электроэнергии в трехфазных цепях

PITE-3561-1500A

Современный дизайн, большой сенсорный дисплей и дружественное меню анализатора качества электроэнергии PITE 3561 обеспечивают удобство работы инженерного персонала, а его превосходные технические характеристики и широкие функциональные возможности позволяют дать детальную и разностороннюю оценку качества сети электропитания.









Тип необходимого теста выбирается в главном меню из перечня:



  • Volts/ Amps/ Hertz  - измерение тока в трех фазах и нейтрали, напряжений (межфазных и фаза-нейтраль) и частоты. В этом режиме производится контроль максимальных, минимальных, среднеквадратических и средних арифметических значений напряжений и токов, а также коэффициента амплитуды сигнала (крест фактор). Существует возможность записи измеренных значений.
----------------------------------------------------------------------------------------------------------------------------------------------
  • Harmonics – анализ гармоник тока инапряжения на каждой из 3-х фаз. В этом режиме отображаются среднеквадратические и пиковые значения указанных параметров. Возможа также запись гистограммы и временной диаграммы.
----------------------------------------------------------------------------------------------------------------------------------------------
  • Power – анализ полной, активной и реактивной мощности, коэффициента мощности (PF), тока и напряжения на каждой фазе, а также величины угла сдвига фаз.
  • Energy – анализ количества произведенной или потреблённой полной, активной и реактивной энергии, полной, активной и реактивной мощности и коэффициента PF.
----------------------------------------------------------------------------------------------------------------------------------------------
  • Unbalance - Небаланс (дисбаланс)напряжений и токов в трехфазной цепи

----------------------------------------------------------------------------------------------------------------------------------------------
  • Record (запись). Эта функцияпозволяет одновременно мониторить напряжение, ток, частоту, мощность, гармоники, небаланс и фликер. Причем  анализатор сети электропитания PITE 3561 позволяет на протяжении 960 часов в автоматическом режиме записывать все измерянные значения.

----------------------------------------------------------------------------------------------------------------------------------------------
  • Fluctuation/ Flicker (Флуктуация/фликер).

Фликер (мерцание) – субъективное восприятие человеком колебаний светового потока искусственных источников освещения, вызванных колебаниями напряжения в электрической сети, питающей эти источники (ГОСТ 13109-97)


----------------------------------------------------------------------------------------------------------------------------------------------
  • Scope (Осциллограф)

----------------------------------------------------------------------------------------------------------------------------------------------
  • Dips/ Swells (Провалы/выбросы). Режим применяется для фиксации кратковременных скачков напряжения



----------------------------------------------------------------------------------------------------------------------------------------------
  • Inrush (Скачки тока). Режим используется для временного анализа возникновения скачков тока.
