Fluke Networks IntelliTone Pro 200 LAN - набор для трассировки кабелей

Артикул: FL-MT-8200-60-KIT

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

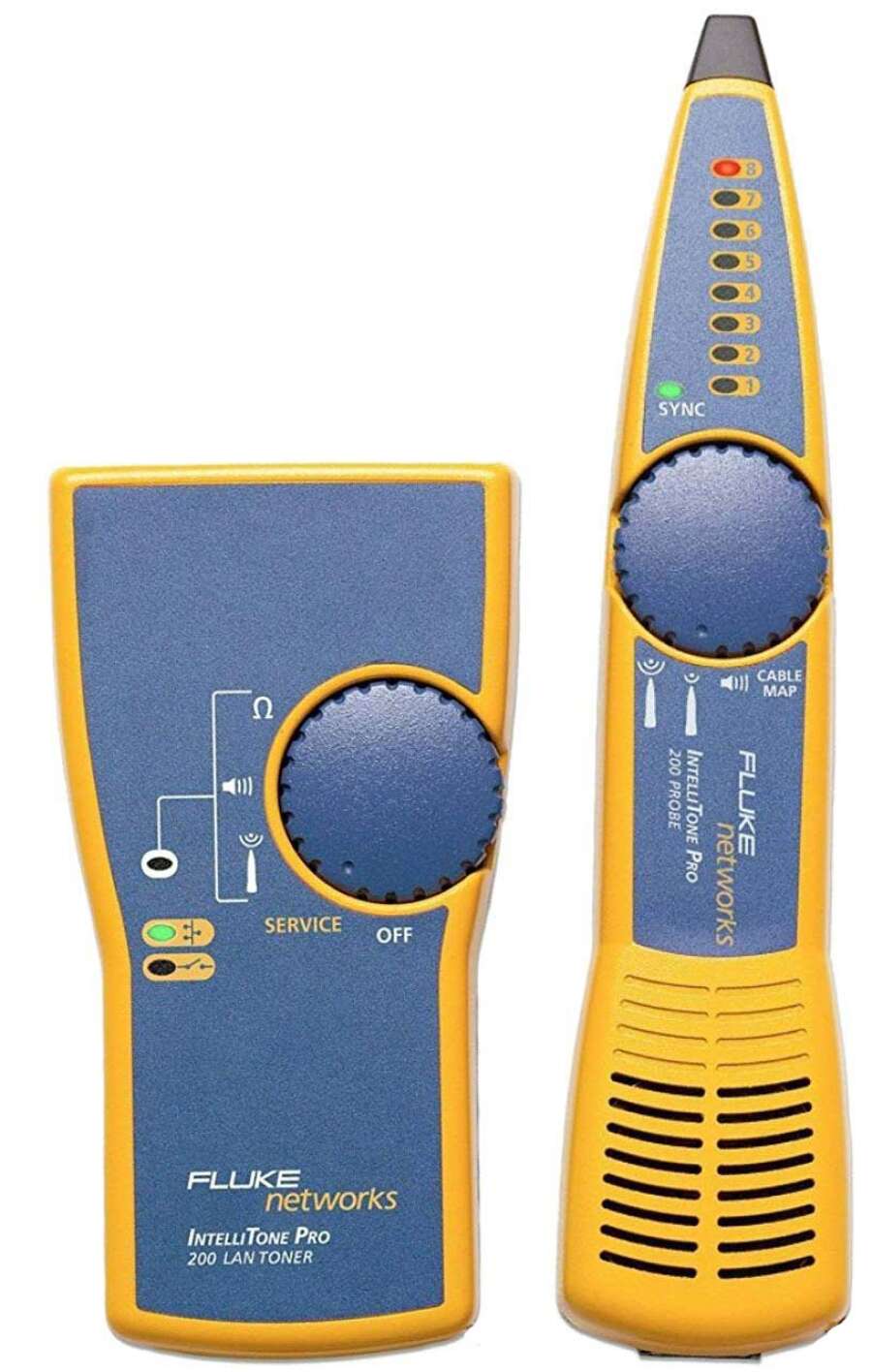

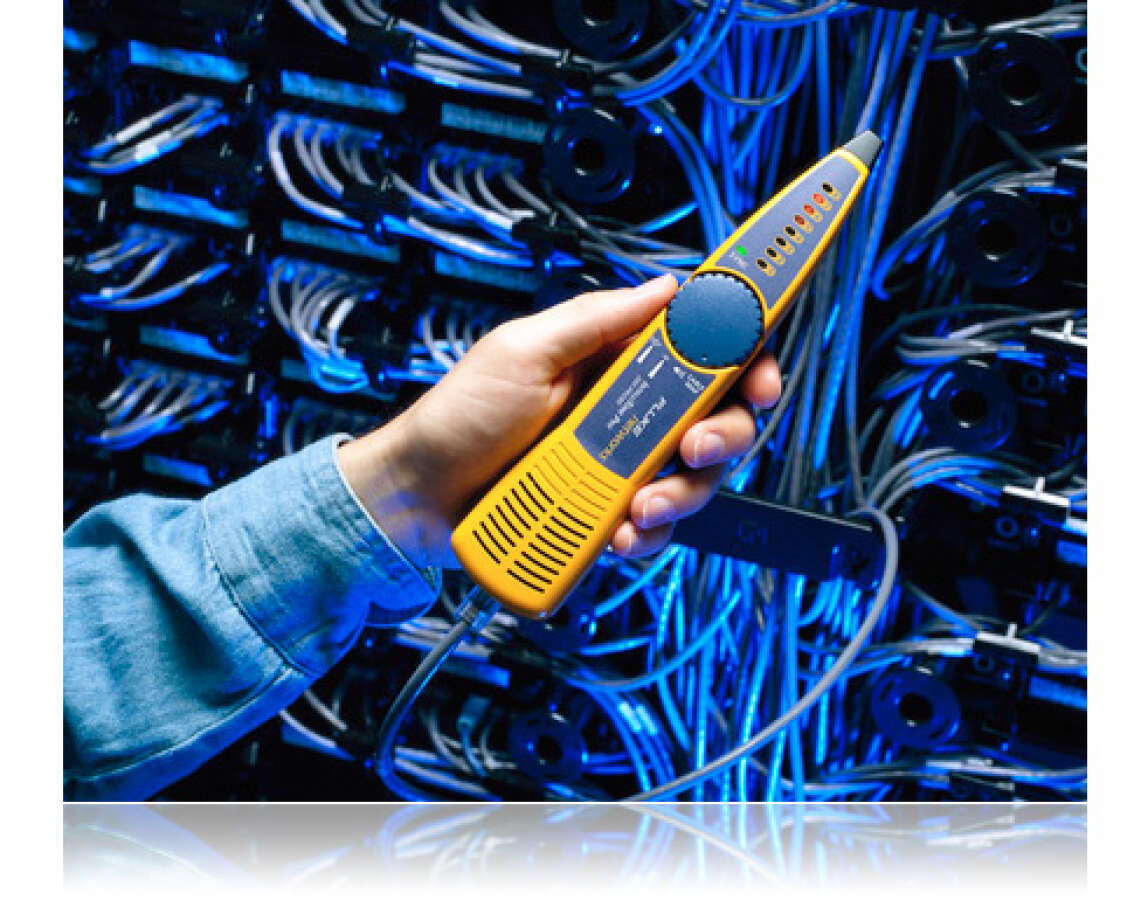

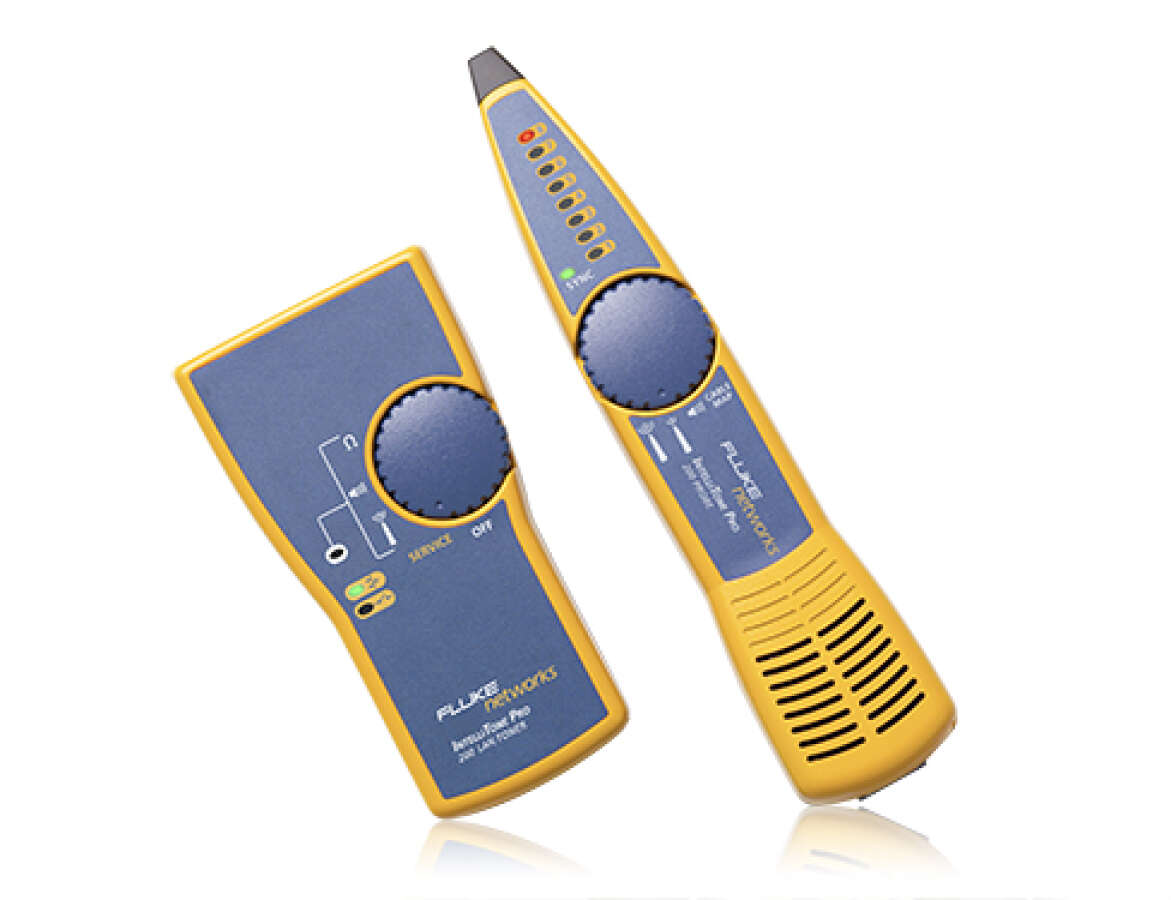

Fluke Networks IntelliTone Pro 200 LAN – тестовый набор состоит из генератора и щупа (антенны). Работает с витой парой, телефонным и коаксиальным кабелем. Служит для поиска нужного кабеля из пучка, отбора жил, поиска и трассировки проводников внутри стен, а также для определения повреждений. Прибор способен генерировать не только аналоговый но и цифровой сигнал. Это дает возможность работать на активных линиях, не отключая их от коммутатора. Цифровой сигнал абсолютно не чувствителен ко всякого рода электромагнитным помехам, что дает возможность искать или трассировать нужный кабель даже в условиях где аналоговый сигнал будет полностью заглушен наводками.

Основные преимущества:

  • Работа с витой парой, телефонным и коаксиальным кабелем, кабелями пожарно-охранной сигнализации;

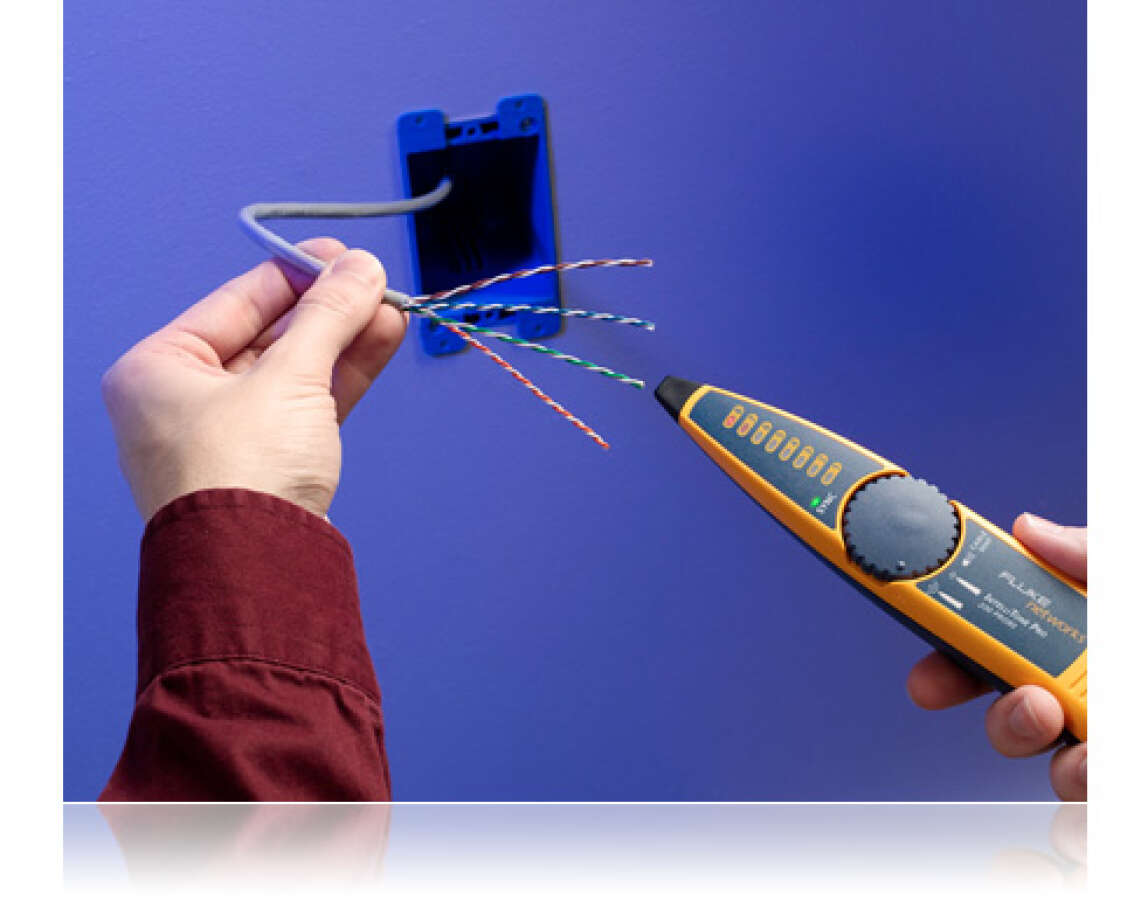

  • Точная идентификация нужного кабеля или жил;
  • Трассировка проводников внутри стен, под фальшполом, за подвесным потолком;
  • Определения правильности “обжима” кабеля и повреждений;
  • Аналоговый и цифровой режим генерации тона;
  • Возможность работы на активных линиях без отключения от коммутатора;
  • Работа в условиях сильных электомагнитных помех;
  • Светодиодные индикаторы уровня сигнала;
  • Защита по напряжению до 100 вольт.

Комплект поставки IntelliTone Pro 200 LAN:

  • Генератор IntelliTone 200 LAN Toner
  • Щуп IntelliTone 200 Probe
  • Коаксиальный F connector adapter
  • Патч-корд RJ11 - 2 шт.
  • Патч-корд RJ45 - 2 шт.
  • Тестовые шнуры с разъемами типа “крокодил”
  • Ремешки на руку
  • Инструкция по быстрому началу работы
  • Батарея 9V типа “крона” - 2 шт.

Температура работы

От 0 °C до 40 °C

Температура хранения

От -20 °C до °C

Допустимая влажность среды

95 % (от 10 °C до 35 °C)
75 % (от 35 °C до 40 °C) Uncontrolled < 10 °C

Вибрации

Random, 2 g, 5 Hz-500 Hz

Стойкость к ударам

Прошел тест на падение с высоты 1 м.

Безопасность

EN 61010-1, Category: None

Высота работы

3000 м.

EMC

EN 61326-1, FCC Part 15 B

Питание

9 V alkaline (NEDA 1604A or IEC 6LR61) типа “крона”; 20 часов работы

Поддерживаемые кабели

Медные кабели связи; 75 или 50 Ом коаксиальный кабель; двух проводниковый кабель сигнализации, 10 Base-T или 10/100 Base-T datacom networks. UTP кабель. Экранированая витая пара.

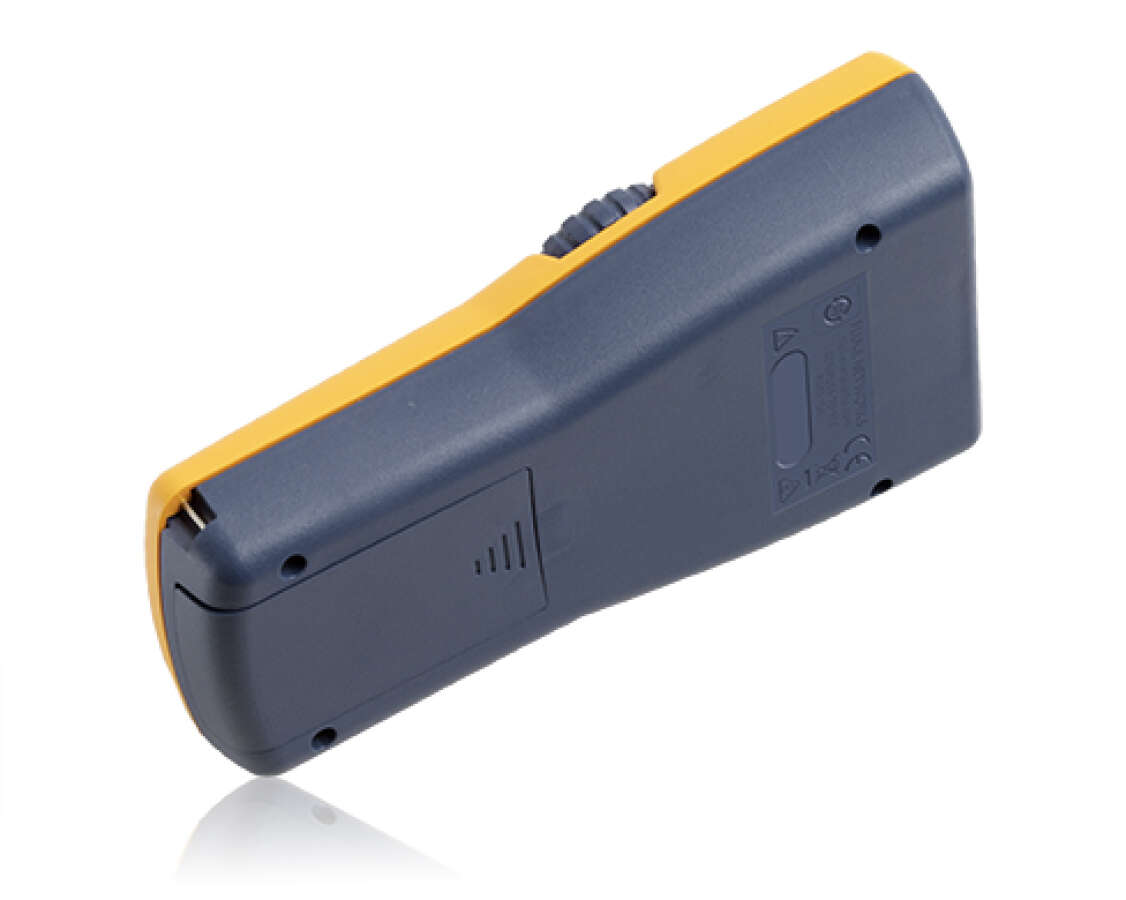

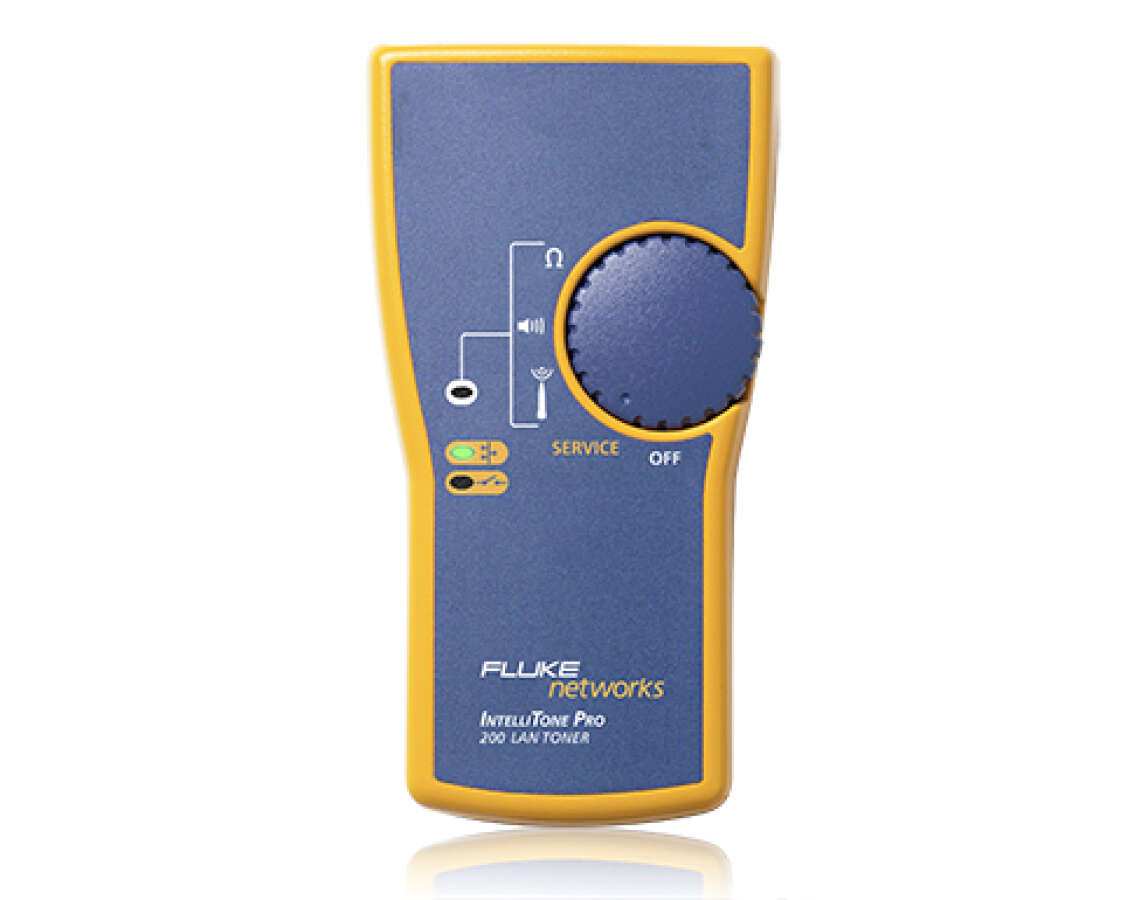

Характеристики Генератора:

Габариты

14.1 см x 7.5 см x 3.2 см

Дисплей

LED

Органы управления

Дисковый переключатель

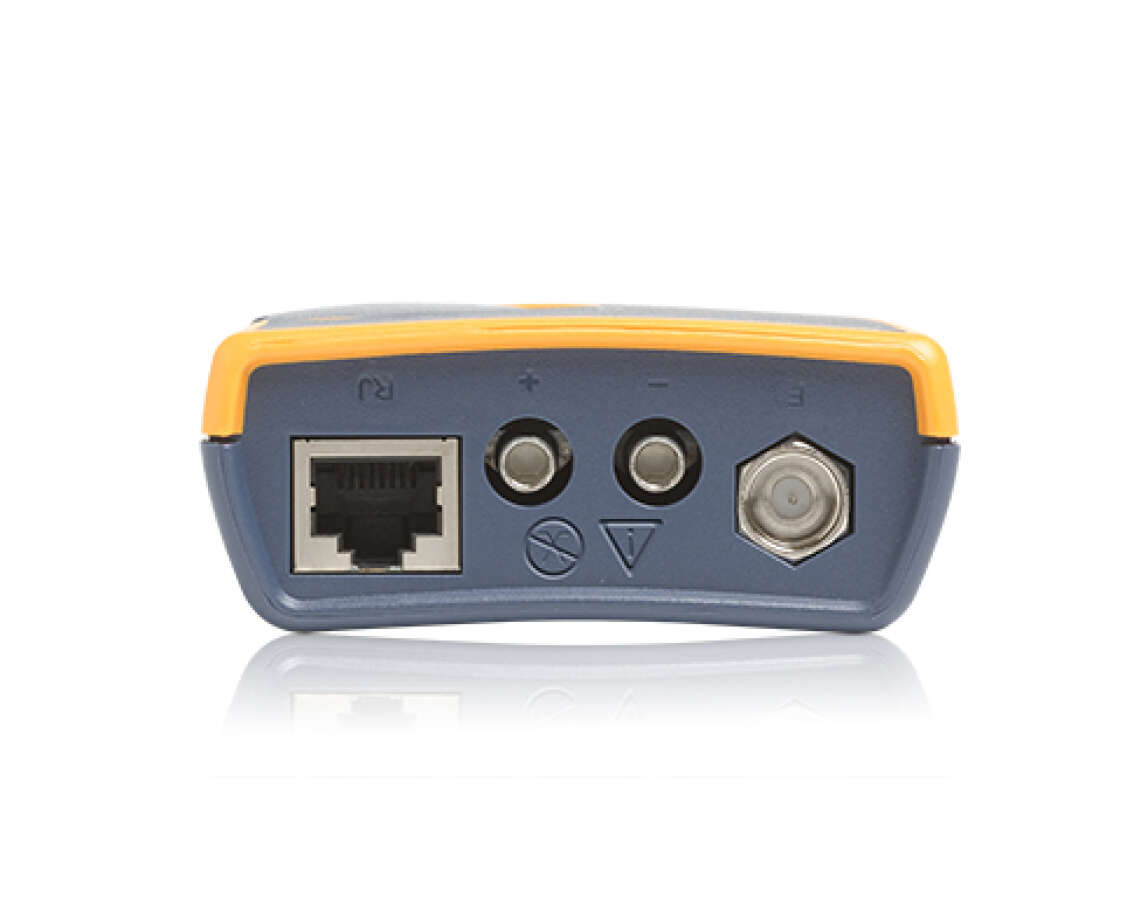

Интерфейсы генератора

RJ-45 разъем для 4 парного кабеля UTP / STP. F коннектор для коаксиального кабеля. Разъемы типа банан (2 шт) и тестовые шнуры для подключения к двухпроводному кабелю.

Частота сигнала

Цифровой сигнал IntelliTone™
Аналоговый сигнал: 500 - 1200Hz, 4 варианта мелодии

Выходное напряжение

5 V p-p

Автоотключение

Автоматически отключается после 2,5 часов работы без воздействия на органы управления

Защита по напряжению До 100 вольт максимум

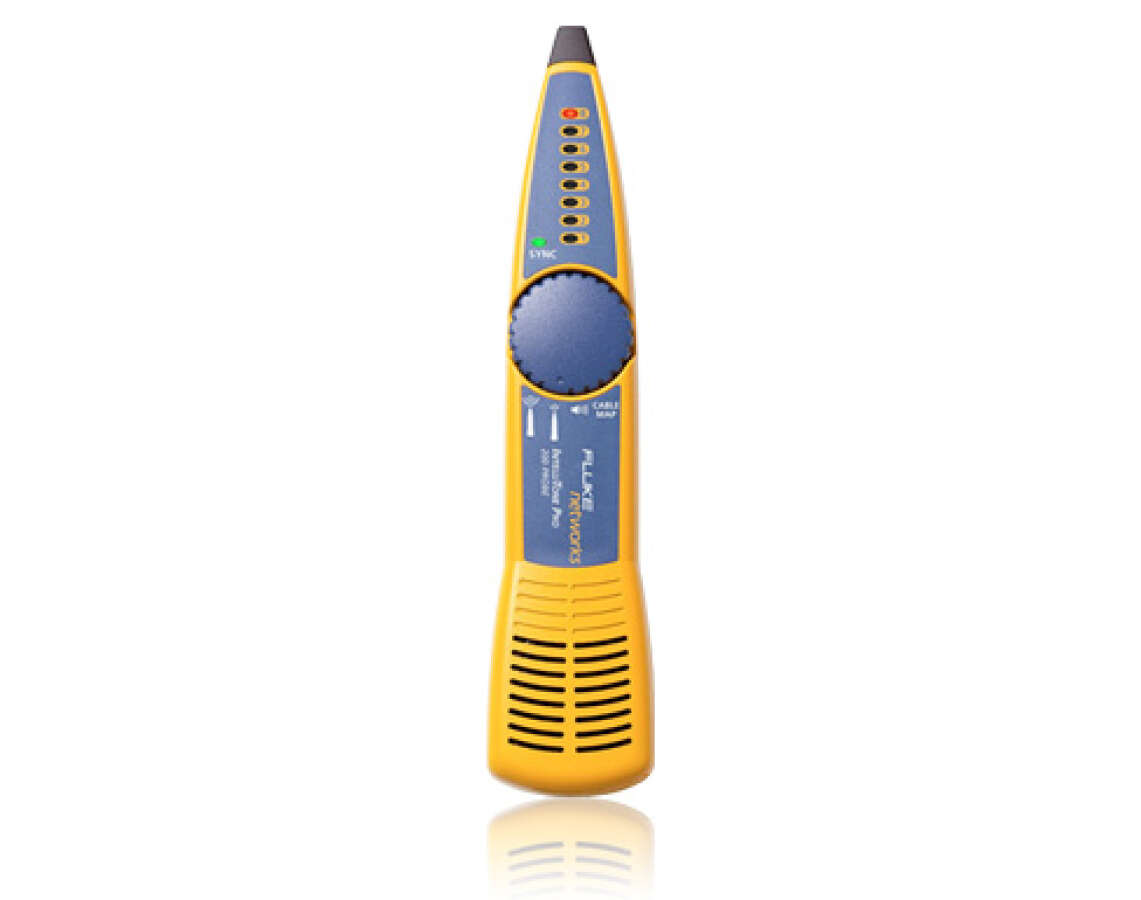

Характеристики щупа:

Габариты

22.2 см x 4.8 см x 3.2 см

Дисплей

8 LED индикаторов,  LED индикатор синхронизации

Аудио

Цифровой IntelliTone: контролирующий аудиосигналы микропроцессор
обнаружение аналогового сигнала генератора

Органы управления

Дисковый переключатель, колесико контроля громкости

Обнаружение тона

Обнаружение цифрового сигнала IntelliTone™
Обнаружение аналогового сигнала SmartTone signal (500-1200Hz) и других аналоговых генераторов.

Интерфейсы щупа

Разъем RJ-45 для подключения к кабелю UTP / STP

Автоотключение

Автоматически отключается после 1 часа работы без воздействия на органы управления

Модели и принадлежности Fluke Networks IntelliTone Pro 200 LAN

MT-8200-60-KIT

Набор для трассировки кабелей IntelliTone Pro 200 LAN. Комплект поставки:
  • Генератор IntelliTone 200 LAN Toner
  • Щуп IntelliTone 200 Probe
  • Коаксиальный F connector adapter
  • Патч-корд RJ11 - 2 шт.
  • Патч-корд RJ45 - 2 шт.
  • Тестовые шнуры с разъемами типа “крокодил”
  • Ремешки на руку
  • Инструкция по быстрому началу работы
  • Батарея 9V типа “крона” - 2 шт.

MT-8200-61-TNR

Тональный генератор IntelliTone Pro 200 LAN Toner. Комплект поставки:
  • Генератор IntelliTone 200 LAN Toner
  • Коаксиальный F connector adapter
  • Патч-корд RJ11 - 1 шт.
  • Патч-корд RJ45 - 1 шт.
  • Тестовые шнуры с разъемами типа “крокодил”
  • Ремешок на руку
  • Инструкция по быстрому началу работы
  • Батарея 9V типа “крона” – 1 шт.

MT-8200-63A

Щуп индуктивный IntelliTone Pro 200 Probe. Комплект поставки:
  • Щуп IntelliTone 200 Probe
  • Патч-корд RJ11 - 1 шт.
  • Патч-корд RJ45 - 1 шт.
  • Ремешок на руку
  • Инструкция по быстрому началу работы
  • Батарея 9V типа “крона” - 1 шт.



MT-8202-05

Кейс для IntelliTone Pro

MT-8203-20

Тестовые шнуры с разъемами типа “крокодил” с иголками для прокола изоляции

MT-8203-22

Тестовые шнуры со стандартными разъемами типа “крокодил”
