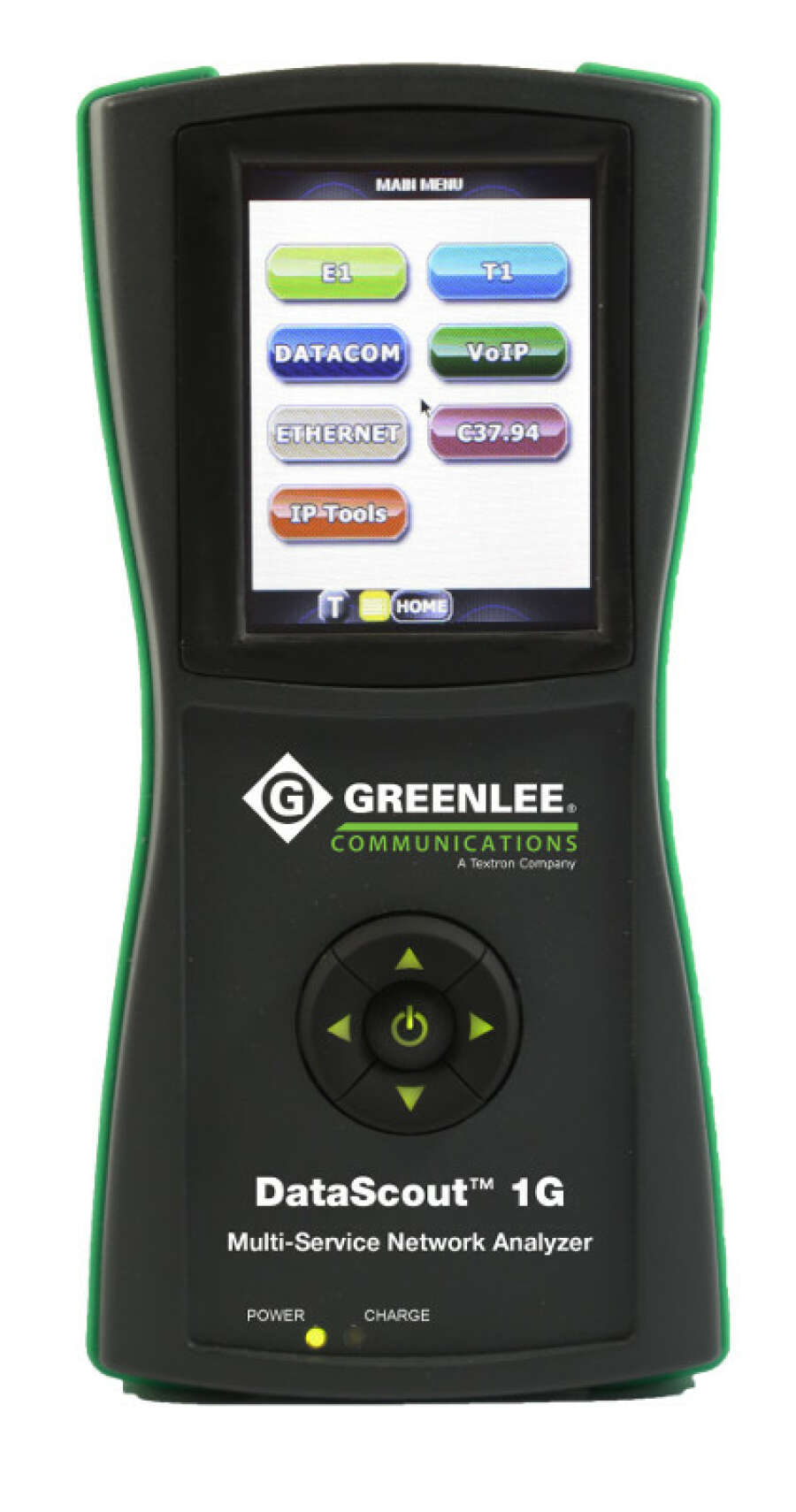

Greenlee DataScout 1G-PDH1 - анализатор PDH (поток E1)

Артикул: GT-DS1G-PDH1

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

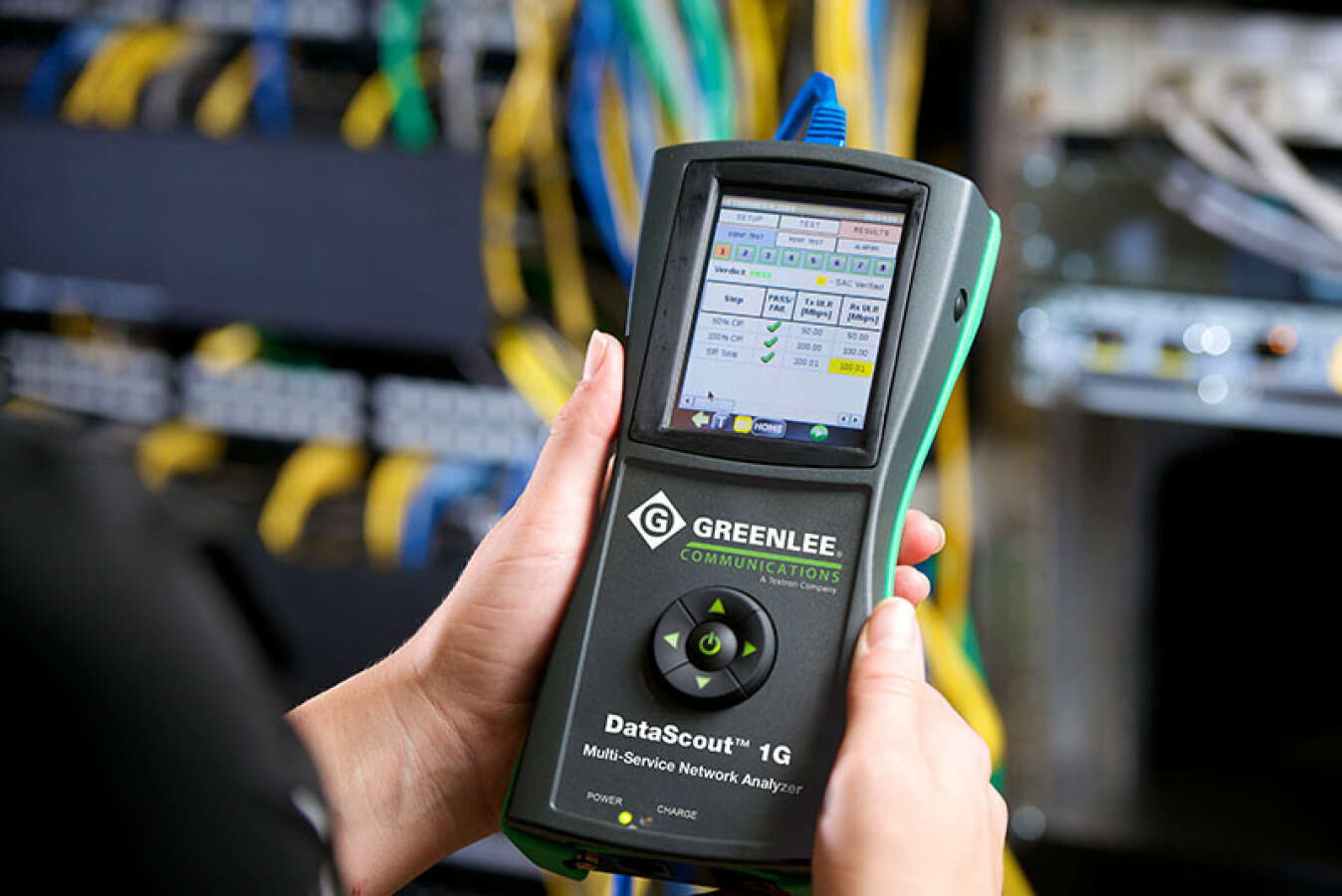

Greenlee DS1G-PDH1 - мультифункциональный анализатор PDH (поток E1) с возможностью расширения функциональных возможностей для тестирования Ethernet, WiFi, VoIP, IPTV, Datacom, Codir, C37.94.
Он состоит из основной базовой платформы с установленной опцией GT-DS1G-SW-E1 (2048M).

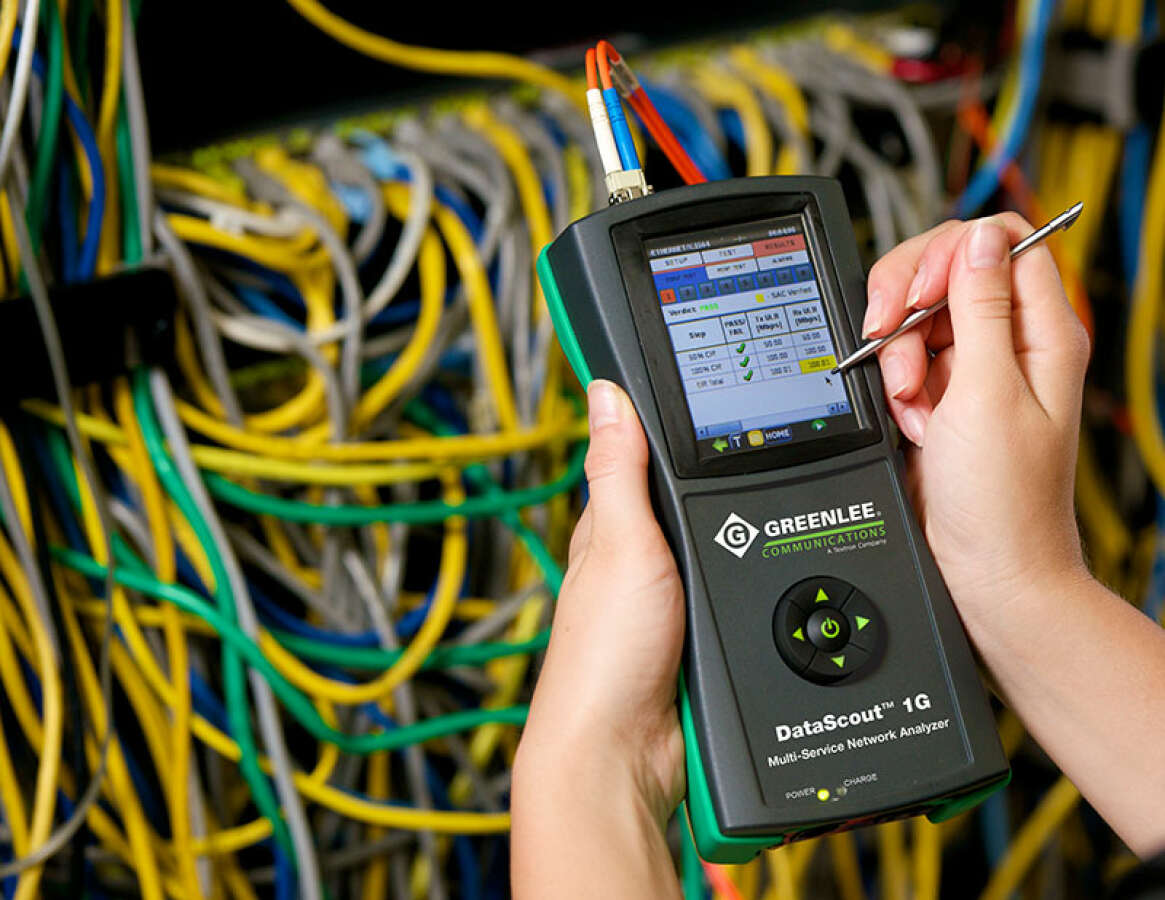

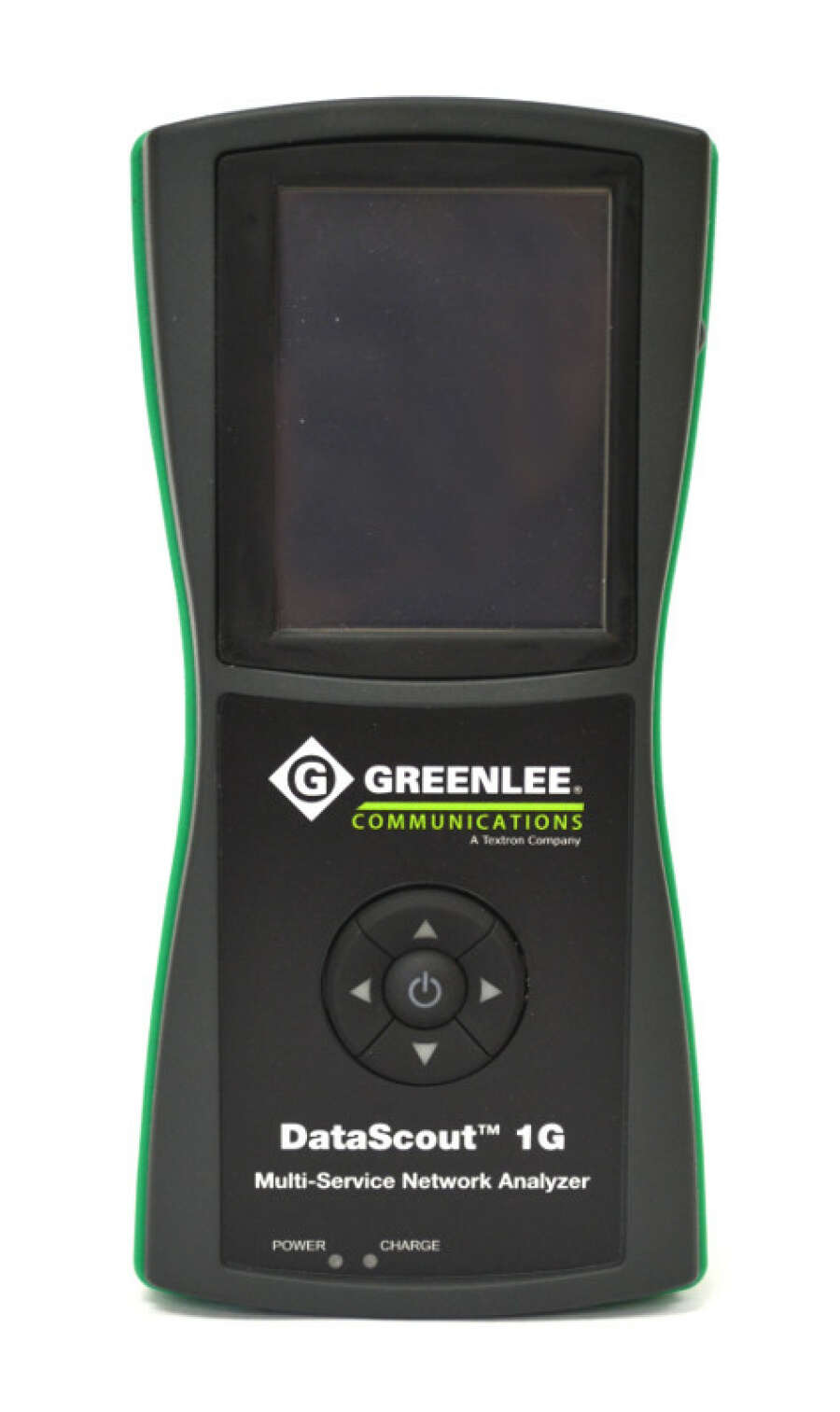

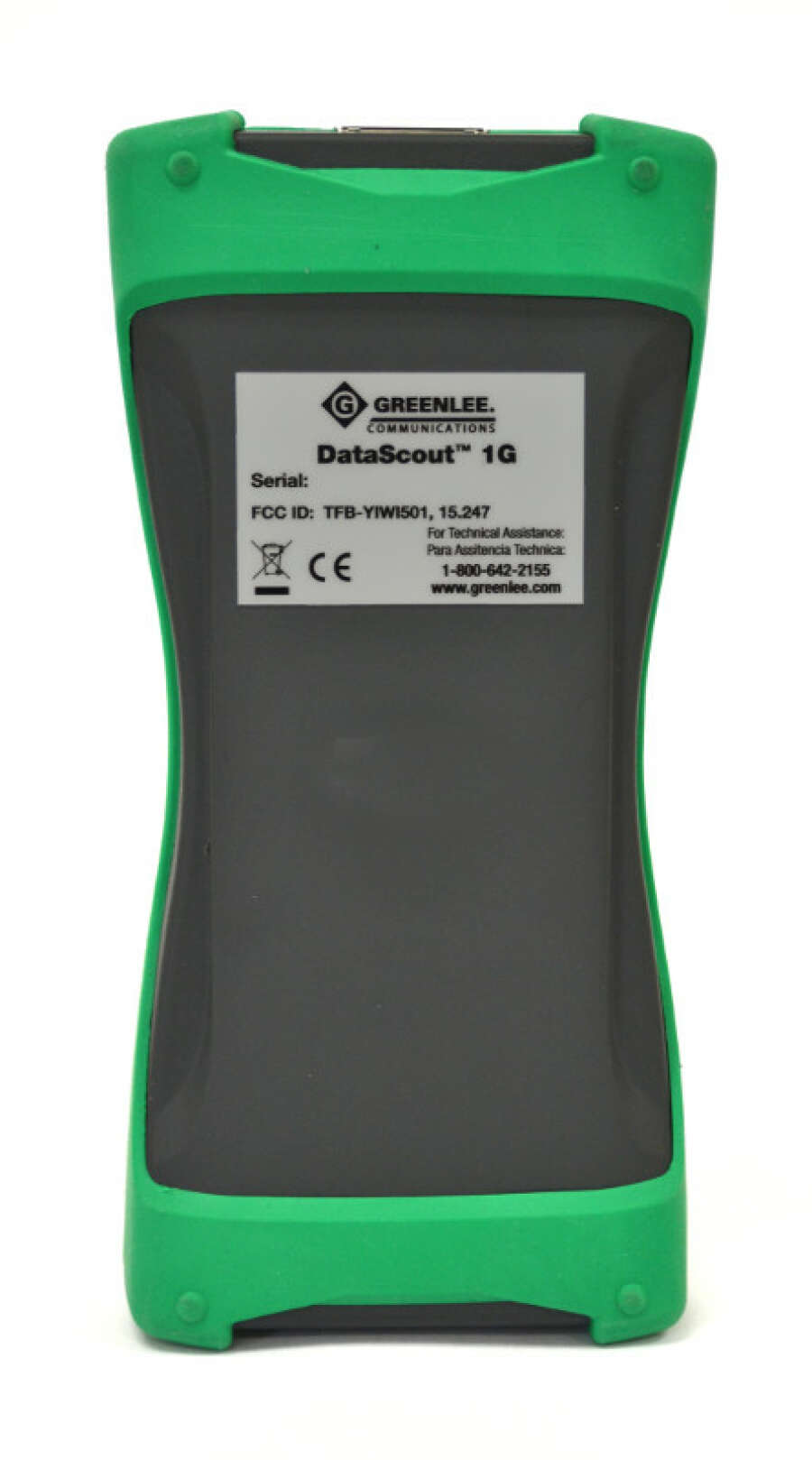

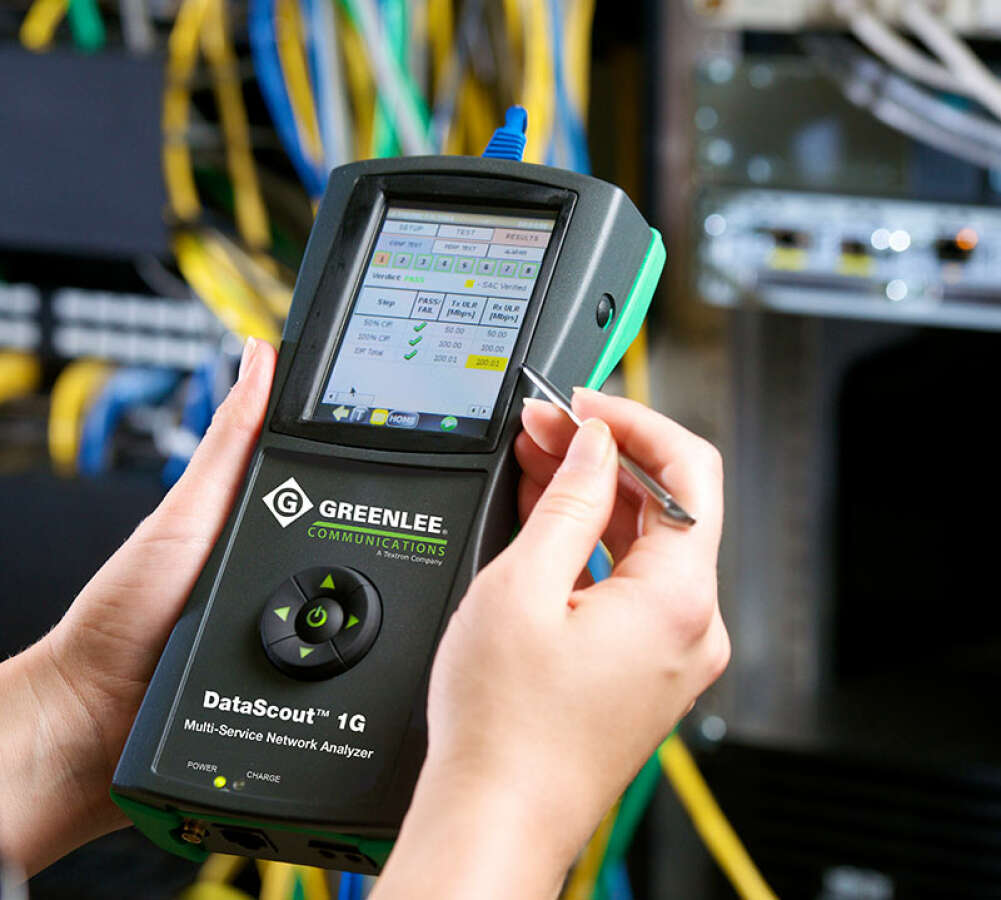

Анализатор Greenlee DS1G-PDH1 выполнен в прочном корпусе, имеет сенсорный дисплей и русскоязычное меню. Благодаря функции PrintScreen, анализатор может сфотографировать любые результаты измерений и сохранить их на USB накопитель, отправить по почте или прикрепить в отчет.

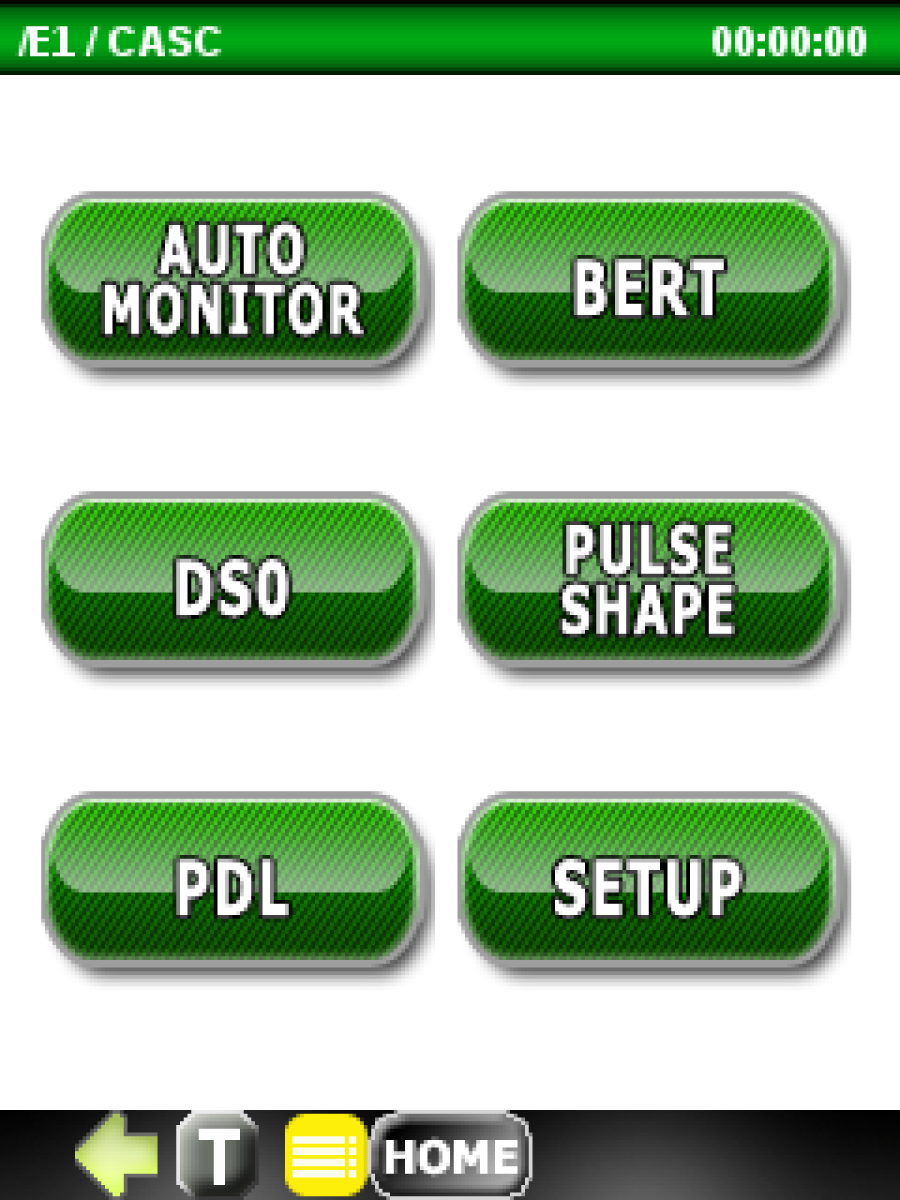

Основные функциональные возможности анализатора Ethernet Greenlee Datascout DS1G-PDH1

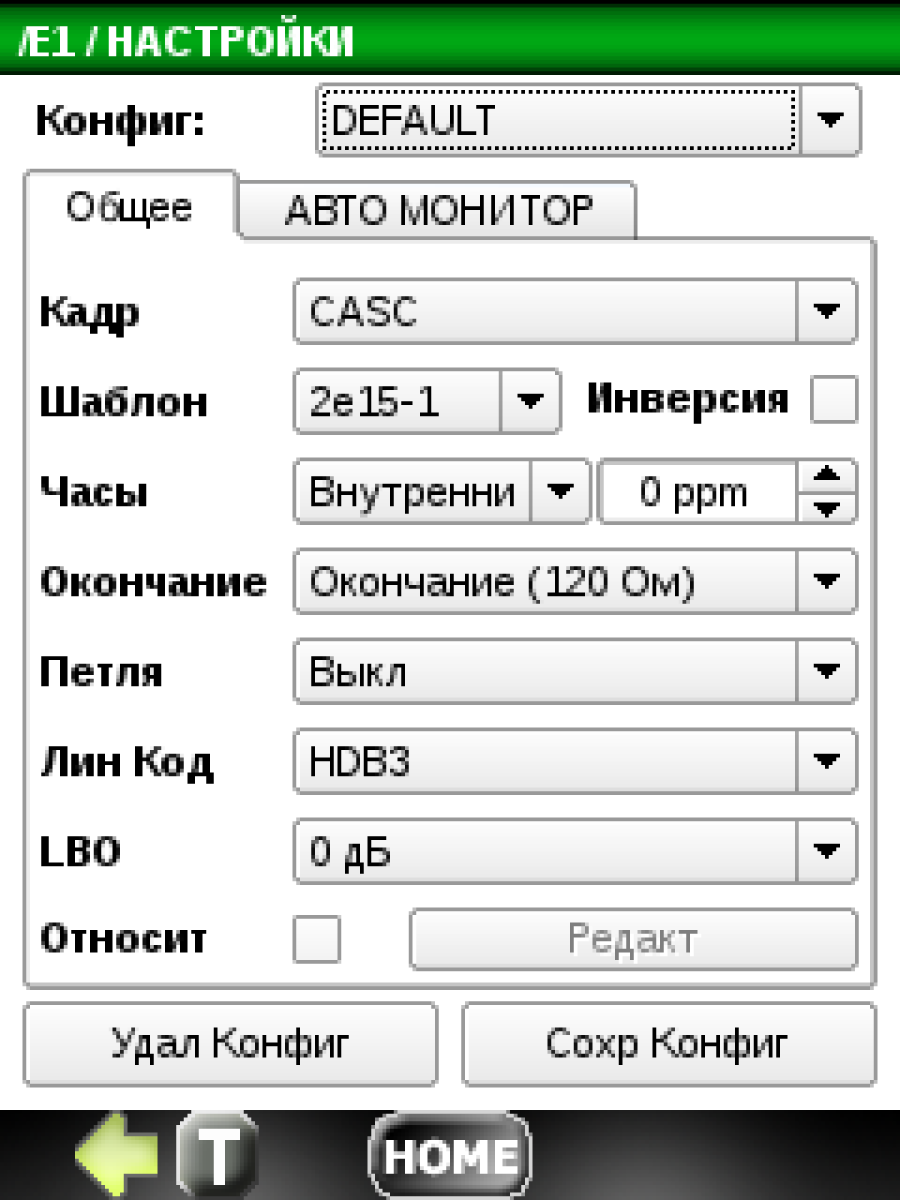

  • Тестирование потока Е1

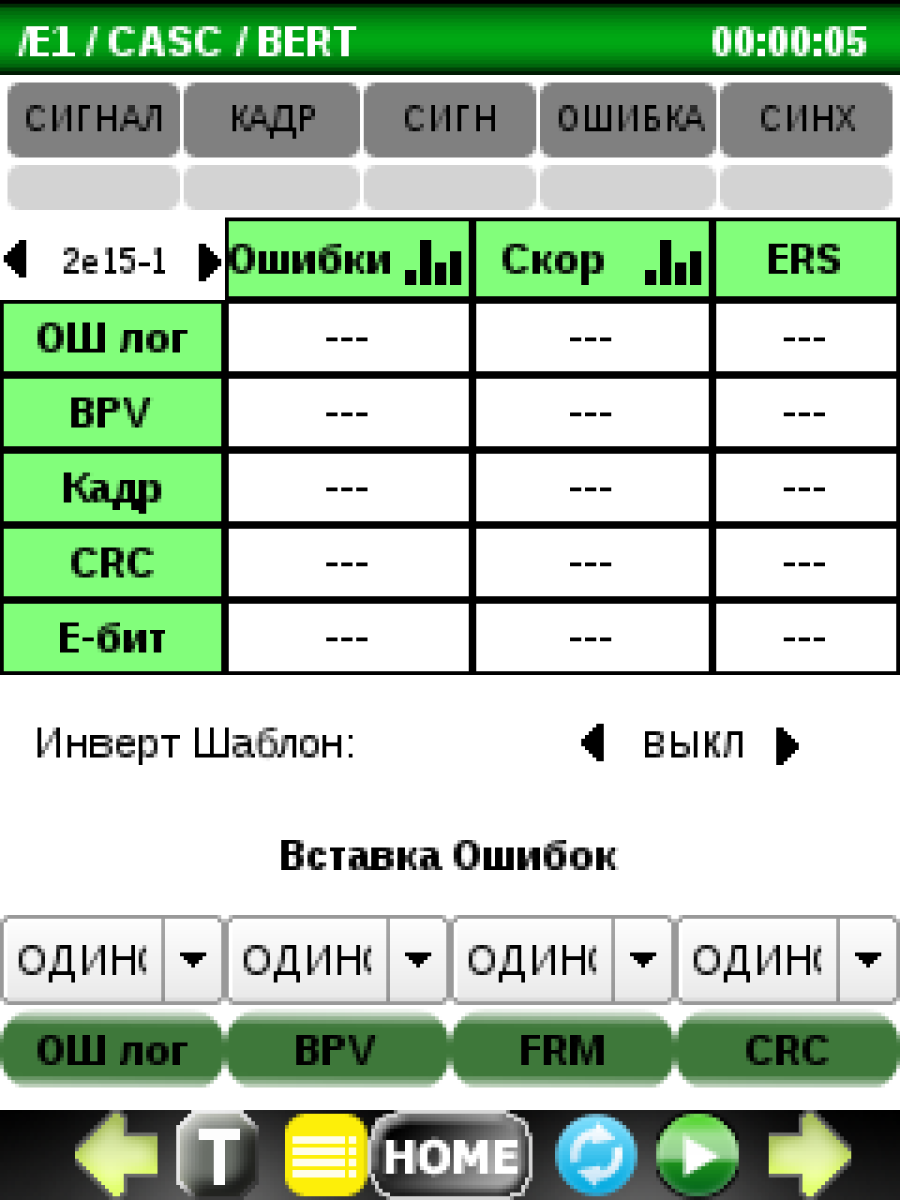

    • подсчет битовых ошибок BERT
    • авто монитор

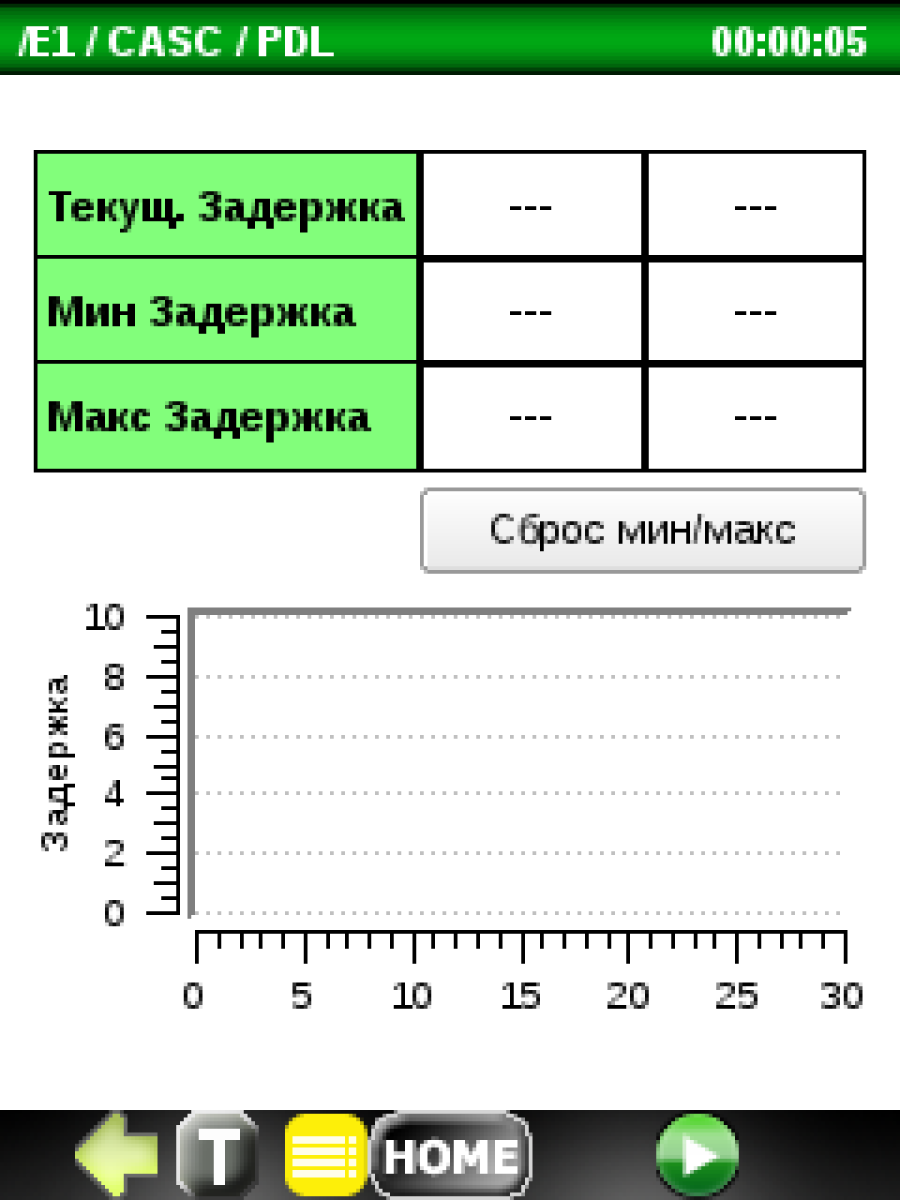

    • задержка распространения
    • относительные измерения
    • внесение ошибок/сигнализации
    • гистограмма
  • IP тесты
    • IP пинг
    • трассировка маршрута IP
    • обнаружение IP
    • FTP и HTTP тесты

Комплект поставки анализатора Ethernet Greenlee DS1G-PDH1

  • мультипротокольный сетевой анализатор Datascout 1G
  • Li-Ion аккумуляторная батарея (установлена в прибор)

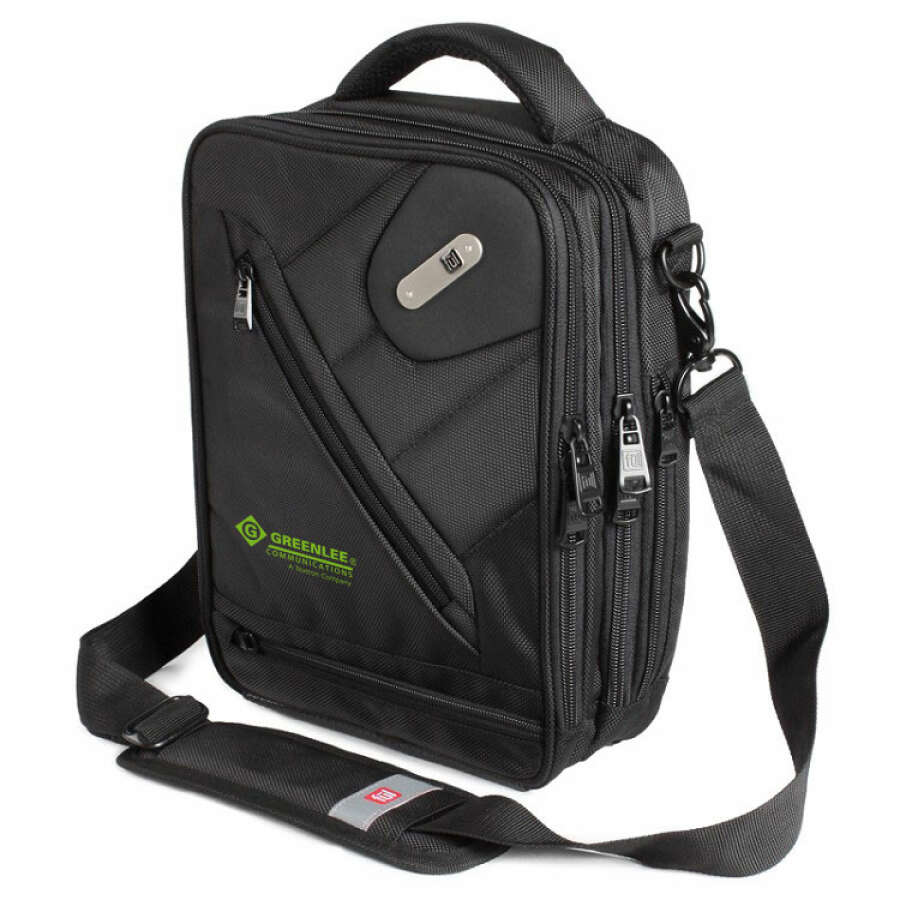

  • мягкая сумка для транспортировки
  • адаптер для питания от сети переменного тока
  • кабель USB – mini USB
  • гарнирура с коннектором “mini USB”
  • стилус для работы с сенсорным дисплеем
  • инструкция по эксплуатации (CD)

Дополнительные комплектующие анализатора Datascout 1G (заказываются отдельно)

  • тестовые провода
  • трансиверы (SFP модули)
  • защитныйчехол
  • жесткий кейс для транспортировки

Технические характеристики анализатора Greenlee Datascout 1G (DS1G-PDH1)

Параметр Значение

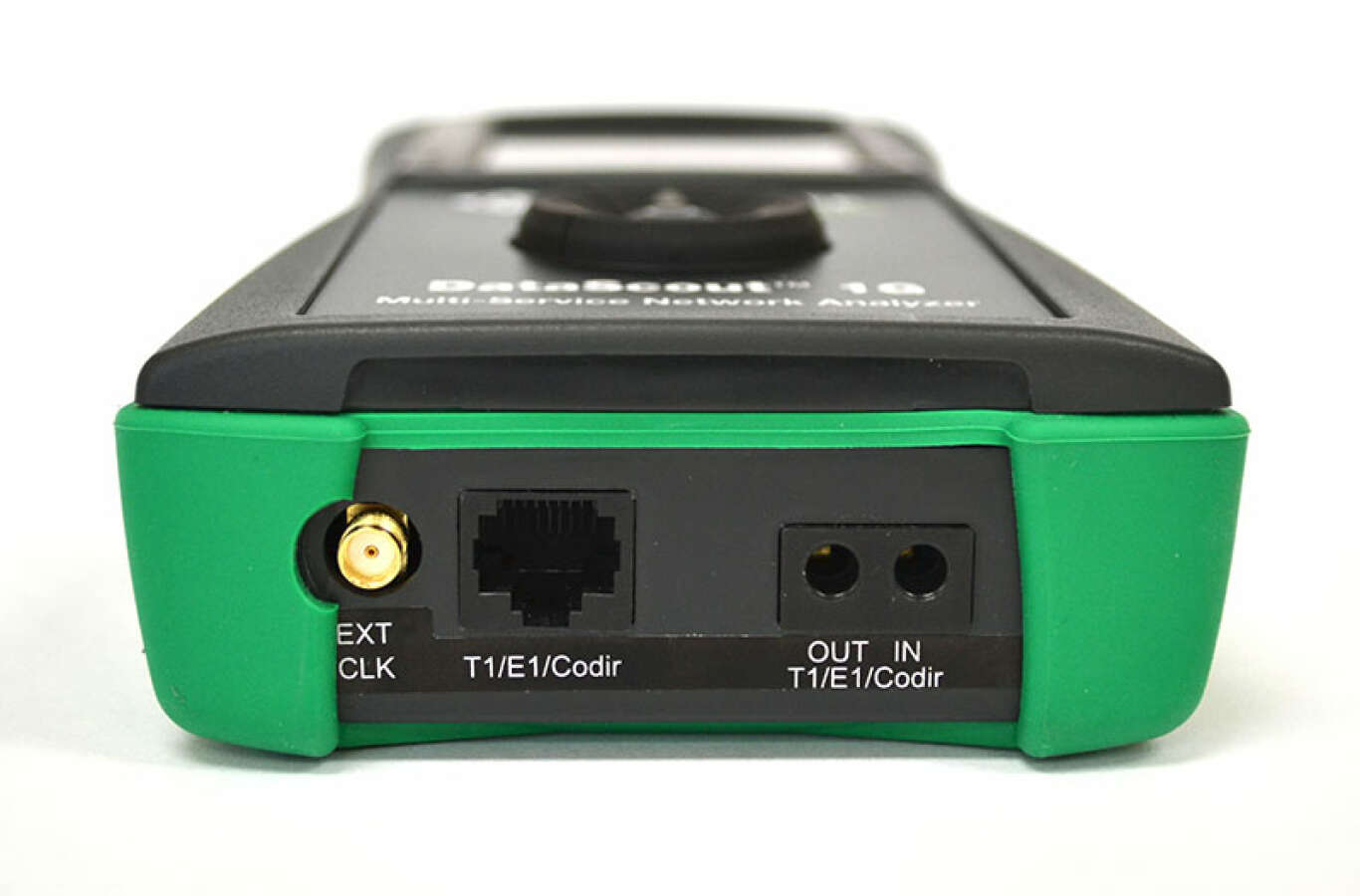

Порты
  • DS1 (bantam или RJ-45)
  • оптический (SFP модуль заказывается отдельно)
  • Ethernet 10/100/1000 Base-T (опции тестирования Ethernet заказываются отдельно)
  • порт подключения антены для тестирования WiFi 802.11b/g/n (опция WiFi заказывается отдельно)
  • USB (Mini USB)

Общие сведения

Скорость передачи цифрового потока Е1 2048 кбит/с
Сопротивление нагрузки 100, 120, 75 Ом (переключается программно)
Режимы кадрирования
Автоматический, неструктурированный, CAS, CCS, CAS+CRC4, CCS, CRC4
Линейный код HDB3, AMI
Режим работы
  • Мост (от 0 до -30 dB-DSX)
  • Терминальное устройство (от +3 до -39 dB-DSX)
Сигнал тревоги и состояния LED с историей
  • Сигнал и потеря сигнала
  • Синхронизация кадров
  • Сигнализация тревоги LOS, OOF, AIS, RAI, MFAIS, MFRAI
  • ошибки
  • синхронизация шаблона

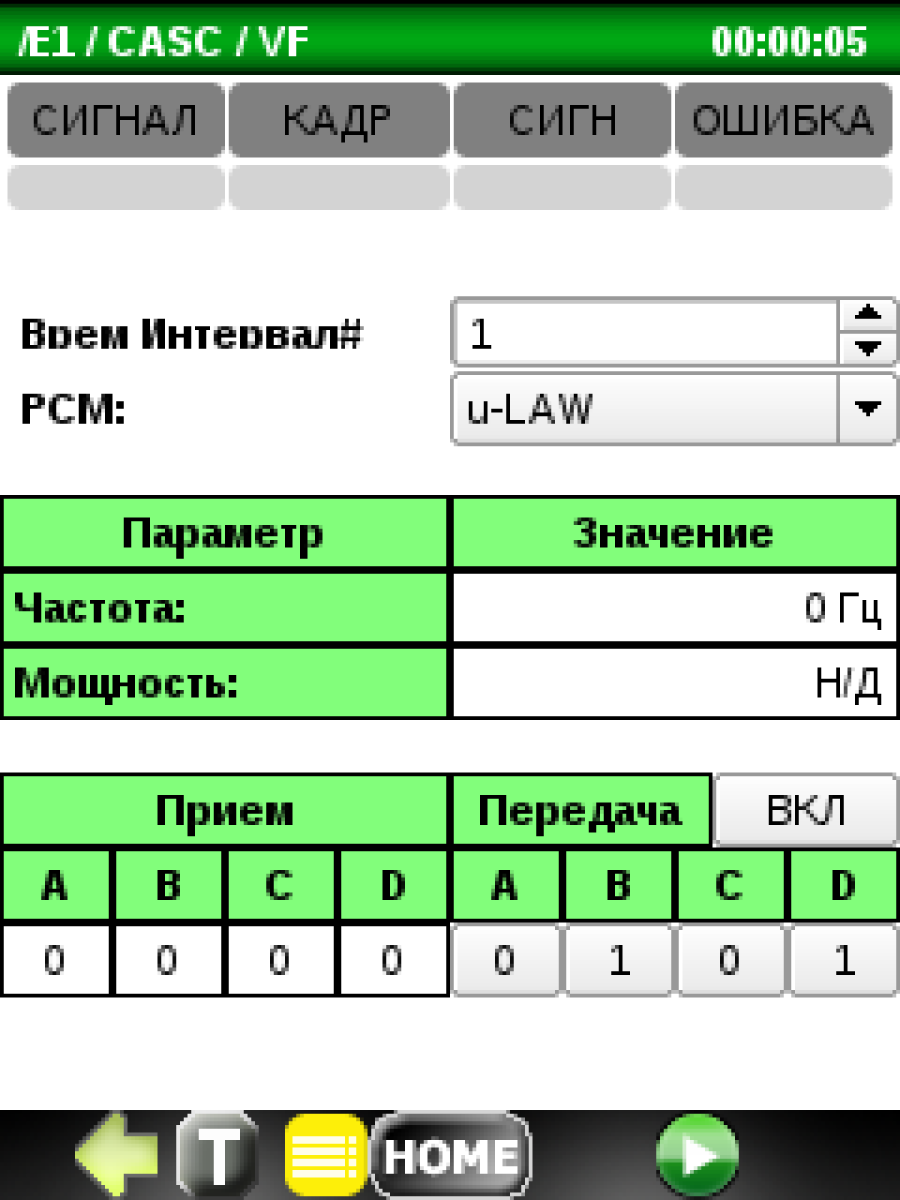

Контроль каналов ТЧ 404 Гц, 1004 Гц, 2048 Гц, 2713 Гц, определяется пользователем

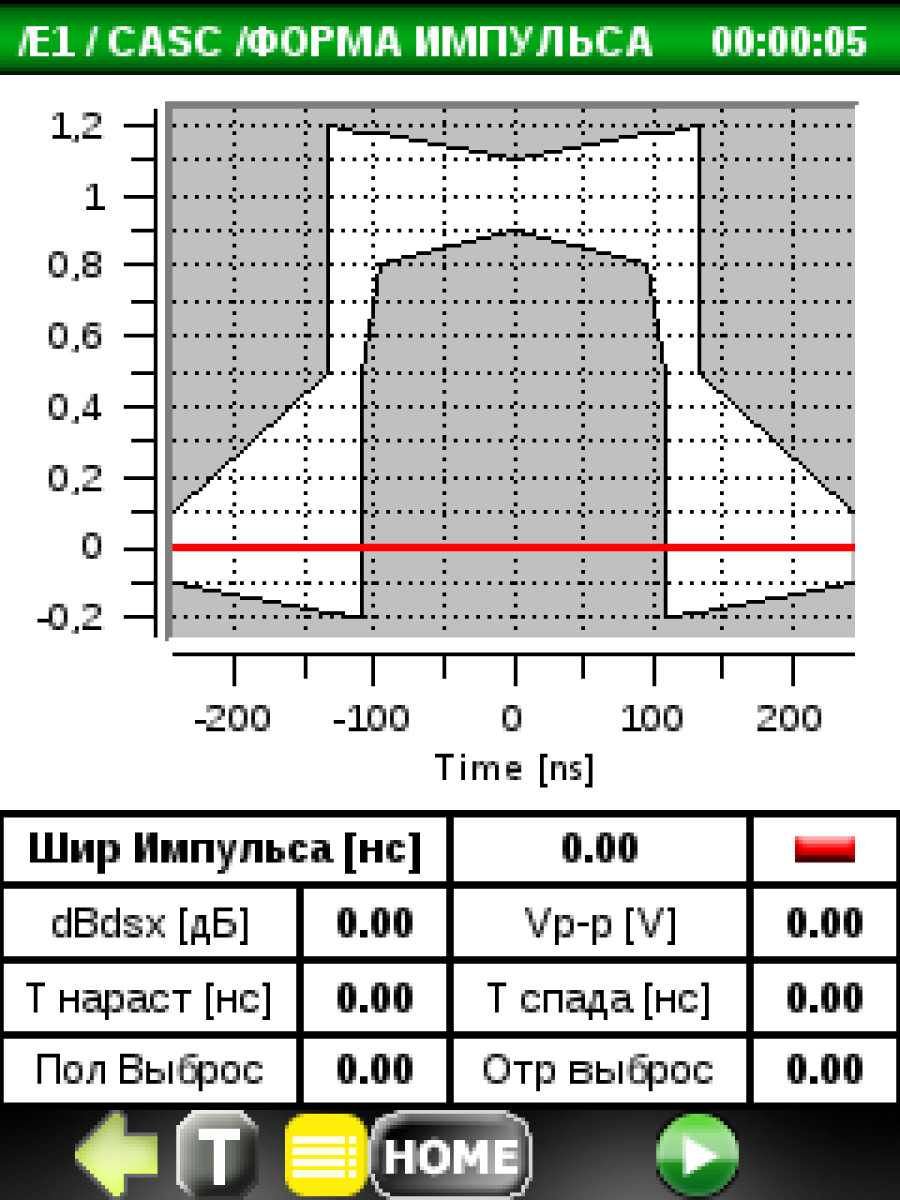

Анализ формы импульса Е1 есть (используются маски G.703)
Измерение n*64 кбит/с Nx56/64 кбит/с, n=1-31
Задержка распространения Диапазон: 0 - 2 сек; разрешение 1 мсек
Отображение информации Тип дисплея TFT цветной, сенсорный
Диагональ дисплея 3.5”
Разрешение 320x240
Языки интерфейса Русский, Английский, Французкий, Немецкий, Португальский, Испанский
Питание Питание от сети 110-240 В, 50-60 Гц
Аккумулятор Li Ion батарея, 7.4 В, 4800 мАч
Время работы от АКБ 7 – 10 часов в зависимости от типа проводимых измерений
Условия эксплуатации Температура эксплуатации от 0°C до  50°C
Температура хранения от -10°C до  70°C
Влажность от 5% до 90% без конденсации
Массогабаритные показатели Габариты 100 x 210 x 42 мм
Вес 1 кг
Приемник E1 Входная частота 2048 Гц ±300 ppm
Чувствительность
  • Окончание: +3 до -39 дБ-DSX
  • Мост: от 0 до -30 дБ-DSX
  • DSX: от 0 до -26 дБ (резистивная потери от номинального уровня DSX)
Допуск входного джиттера Превышает CCITT G.823
Передатчик E1 Сопротивление нагрузки 100, 120, 75 Ом (переключается программно)
Уровень выходного сигнала 0 ±0.5 dB-DSX
Выходной тактовый сигнал
  • Внутренний генератор 2,048 кГц ± 5 частей на миллион
  • Внешний, 3000 Ом TTL, SMA
Входной тактовый сигнал берется из входящего сигнала
Измерение E1 BERT Стандарты ITU-T G.703, G.704 E1
Тестовые последовательности 27-1, 29-1, 210-1, 215-1, 220-1, 223-1,  QRSS, все нули, все единицы, 1:3, 1:7, 1:15, 1:31, множественные шаблоны, пассивное ответвление, инвертированные
Контроль ошибок
Логические ошибки, коэффициент, ERS, BPV ошибки, коэффициент, ошибки кадра ERS, коэффициент, ошибки ERS CRC, коэффициент, ошибки ERS E-bit
802.1 EFS, ERS, SES, AVS, UAVS
Типы вносимых ошибок Логические, BPV, кодовые, кадровые, CRC
Методы внесения ошибок Единичный, непрерывный, с определенной частотой 10-1, 10-9
Генерация сигналов тревоги LOS, OOF, AIS, RDI
Мониторинг сигналов тревоги LOS, OOF, AIS, RAI

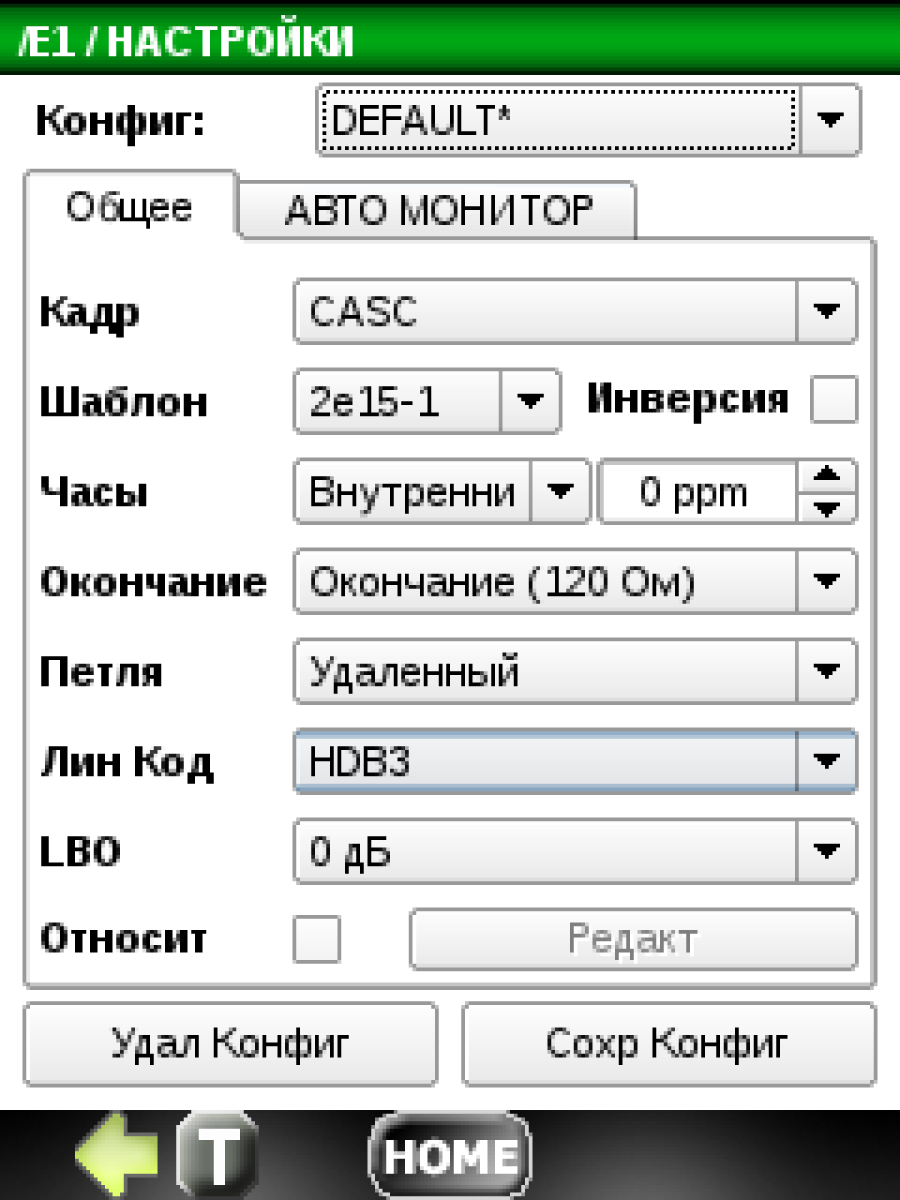

Функция заворота (Loopback)
  • Удаленно через режим для линейного кода и ошибок
  • прозрачность
  • установка локального шлейфа

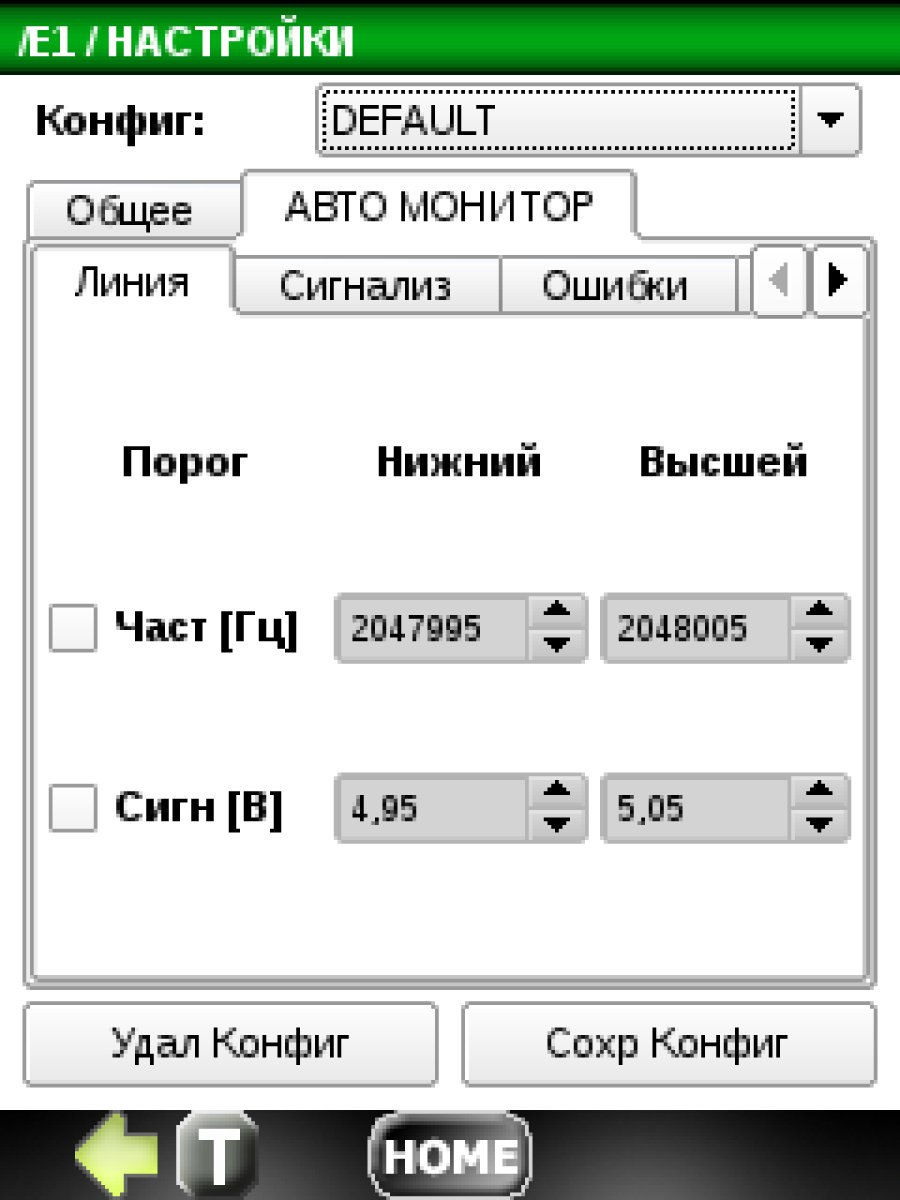

Автоматический мониторинг потока Е1 Линия Кодовые ошибки – биполярное нарушение HDB3 или AMI
Частота
  • Диапазон: 1,8 – 2,2 кГц
  • Разрешение: 1 Гц
  • Точность: 5 ppm
Уровень сигнала от +3 до -40 дБ-DSX (от 0,06 до 8,5 Vpp)
Проскальзывание тактового импульса Между внутренним или внешним тактовым сигналом Е1
Цикловое проскальзывание Проскальзывание тактового импульса / 256
Сигнализация тревоги LOS, OOF, AIS, RAI, MFAIS, MFRAI
Ошибки
Кодовые, кадровые, CRC, FEBE, G.826: ES, SES, ES RATIO, SES RATIO, AVS, UAVS RFC 1406: Total Seconds, ES, SES, AVS, UAVS M.2100: ES, SES, UAVS
Pass/Fail выбирается пользователем

Опции и аксессуары к анализатору Ethernet Greenlee Datascout DS1G-PDH1

Функциональные возможности Код опции
Активация второго PDH протокола (Е1) – заказывается только при покупке анализатора GT-DS1G-SW-E1
Базовые Ethernet тесты GT-DS1G-SW-BAS
  • тестирование по методике RFC-2544
  • подсчет битовых ошибок в Ethernet сети (один поток)
  • заворот трафика (loop back)
  • IP пинг
  • трассировка маршрута IP
  • обнаружение IP
  • FTP и HTTP тесты
Дополнительные Ethernet тесты GT-DS1G-SW-ADV
  • Поддержка многопоточных измерений битовых ошибок (BERT) в Ethernet
  • Тестирование по методике Y.1564:
    • тестирование конфигурации сети – проверка каждого сервиса отдельно на предмет соответствия настроек сети заявленной производительности
    • тестирование производительности – проверка производительности сети при одновременной работе всех сервисов. Определение гарантированной и максимальной пропускной способности
    • определение способности сети ограничивать максимальную пропускную способность для службы

Тестирование VoIP

  • Осуществление и прием SIP звонков через Ethernet
  • детальный журнал звонков
  • анализ сигналов SIP потока
  • отчеты показателей MOS
  • проверка правильности конфигурации VoIP
GT-DS1G-SW-VOIP

Тестирование IPTV

  • Анализ потоков HD / SD на наличие ошибок и аварийных сигналов
  • эмуляция STB
  • 5-6 SD потоки
  • 1-2 HD трансляции
  • задержка IGMP “zap”
  • сканирование каналов
  • результаты в виде прошел/не прошел
  • списки пользовательских каналов
  • сигнализация TR101290
GT-DS1G-SW-IPTV

Тестирование WiFi

  • комплексный анализ сетей 802.11 b/g/n
  • отображение полного списка точек доступа
  • проверка параметров безопасности
  • сканирование активных каналов
  • возможность подключения к точкам доступа
  • подтверждение доступа к сети
  • отображение и анализ: уровня сигналов, идентификатора беспроводной сети (SSID)
  • выполнение функций “PING” и трассировка маршрута по WLAN
  • WEB браузер и удаленный контроль
GT-DS1G-SW-WIFI

Тестирование C37.94

  • наличие и количество ошибок BERT
  • определение оптической мощности сигнала
  • мониторинг сигнализации
  • моделирование (симуляция) сигнализации
  • мониторинг “живого” трафика
  • определение задержки распространения
GT-DS1G-SW-C37
Тестирование DATACOM GT-DS1G-SW-DCOM
Тестирование CODIR (сонаправленные тесты) GT-DS1G-SW-CODIR
Тестовые провода и адаптеры Ссылка

Трансиверы (SFP модули)

Ссылка

Защитный чехол

GT-DS1G-ACC-JACKET

Жесткий кейс для транспортировки

GT-DS1G-ACC-SCASE
