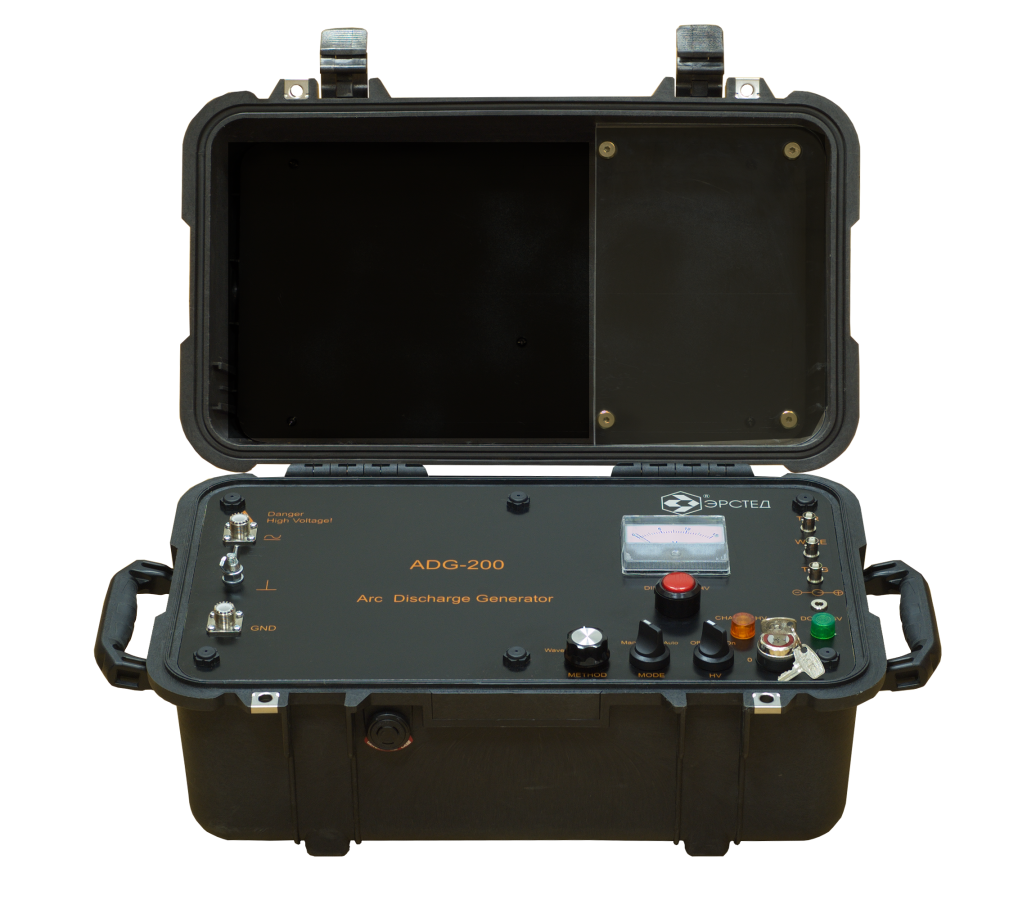

Эрстед ADG-200 - генератор дуговых разрядов

Артикул: ADG-200

Товар не поставляется

Гарантия: 12 мес.

Дополнительные услуги:

  • Подбор оборудования
  • Подбор аналогов
  • Быстрая техподдержка

Снят с производства. Аналог: ЭРСТЕД ADG-200-2 «СКАТ-М» - источник дуговых разрядов

Генератор дуговых разрядов Эрстед ADG-200 служит для проведения работ по поиску повреждений в комплексе с рефлектометром РИ-407, TDR-107, TDR-109 и с рефлектометрами других производителей (поддерживающими импульсно-дуговой и волновой методы измерений), существенным образом расширяя их возможности по определению мест высокоомных дефектов, не поддающихся локализации низковольтным импульсным методом.

Генератор обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных повреждений на силовых кабелях до 10 кВ:

  • импульсно-дуговой метод ИДМ (ARM, метод кратковременной дуги)

  • метод колебательного разряда по току МКР (ICE, метод волны тока)

Комплект поставки

  • Генератор дуговых разрядов ADG-200 – 1 шт.
  • Зарядное устройство – 1 шт.
  • Комплект высоковольтных  проводов (2 шт.) с зажимами «Крокодил» для подключения к кабелю – 1 шт.
  • Ключ замка блокировки – 2 шт.
  • Разрядник ~3,5 кВ для проверки генератора – 1 шт.
  • Руководство по эксплуатации – 1 шт.

Технические характеристики Эрстед ADG-200

Диапазон регулировки выходного напряжения от 0 до 10 кВ
Емкость встроенных накопительных конденсаторов 4 мкФ/ 10 кВ
Максимально запасенная энергия 200 Дж
Количество полных зарядов встроенного накопительного конденсатора при полностью заряженном аккумуляторе 100
Питание автономное (аккумулятор)
Габаритные размеры 520х320х300 мм
Вес прибора с аккумуляторной батареей не более 26 кг
Диапазон рабочих температур от -20 °С до +40 °С
